微机原理汇编实验-分支、循环及子程序设计实验

微机原理实验

实验二 编程实现循环程序

编程实现：自行定义某班30个学生的某课程成绩（0~100分之间）,要求:

统计>=90分、80~89分、70~79分、60~69分、60分以下的人数，结果转为ASCII码显示出来(要求有分数段字符串提示，并每个分数段一行显示)。结果举例：

>=90:3

80-89:4

70-79:11

60-69:10

<60:2

实验流程图：

Y

N

Y

N

Y

N

Y

N

Y

开始

成绩首地址送给SI

存储首地址送给DI

(COUNT+1)→CX

(SI-2)→SI

(SI+2)→SI

(CX-1)→CX

取[SI]数据给AX

AX<60

AX<70

AX<80

AX<90

显示给分数段的人数

结束 [DI]→BX

[BX+1]→BX

BX→[DI]

[DI+2]→BX

[BX+1]→BX

BX→[DI+2]

[DI+4]→BX

[BX+1]→BX

BX→[DI+4]

[DI+6]→BX

[BX+1]→BX

BX→[DI+6]

[DI+8]→BX

[BX+1]→BX

BX→[DI+8] AX<100

程序：

stack segment stack 'stack'

dw 100H dup(0)

stack ends

data segment

BUF DW 62,73,32,74,66,54,71,65,97,98

DW 75,82,81,59,92,85,88,66,61,89

DW 63,98,88,43,39,96,66,45,12,20

COUNT EQU $-BUF ;COUNT的值为BUF所占的字节数

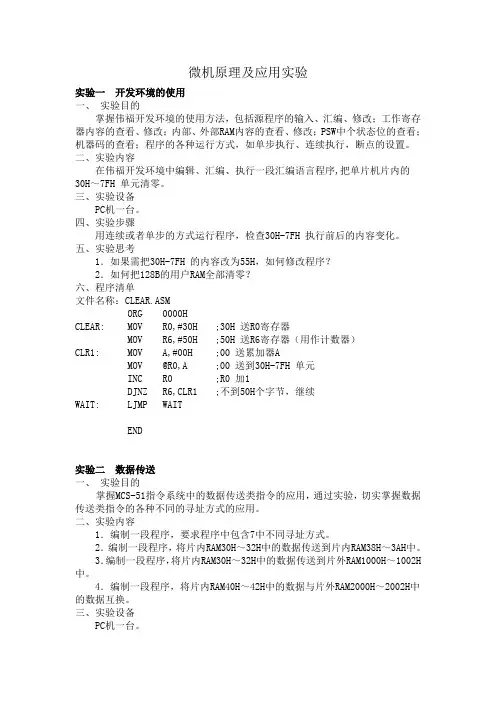

微机原理及应用实验

实验一 开发环境的使用

一、 实验目的

掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。

二、实验内容

在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。

三、实验设备

PC机一台。

四、实验步骤

用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。

五、实验思考

1．如果需把30H-7FH 的内容改为55H，如何修改程序？

2．如何把128B的用户RAM全部清零？

六、程序清单

文件名称：CLEAR.ASM

ORG 0000H

CLEAR: MOV R0,#30H ;30H 送R0寄存器

MOV R6,#50H ;50H 送R6寄存器（用作计数器）

CLR1: MOV A,#00H ;00 送累加器A

MOV @R0,A ;00 送到30H-7FH 单元

INC R0 ;R0 加1

DJNZ R6,CLR1 ;不到50H个字节，继续

WAIT: LJMP WAIT

END

实验二 数据传送

一、 实验目的

掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。

二、实验内容

1．编制一段程序，要求程序中包含7中不同寻址方式。

2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。

3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H中。

4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。

三、实验设备

PC机一台。 四、实验步骤

逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。

《微机原理与接口》

实 验 报 告

学 院： 信息学院

专 业：

班级学号：

学生姓名：

实验日期：

指导老师：

五邑大学信息学院接口与通信实验室

实 验 一

一、 实验名称：微机原理实验平台操作及汇编程序设计

二、 实验目的：

1、 了解MFID实验平台组成结构及使用方法；

2、 熟悉MFID实验平台的工作原理和MF2K编程环境；

3、 熟悉80X86的汇编语言程序设计方法；

4、 掌握BCD码转换为二进制的的原理及汇编程序设计；

5、 理解INT 21H DOS 字串显示功能的调用。

三、 实验内容：

1、 MFID实验平台MF2K编程环境的熟悉

2、 屏幕输出字串的简单汇编程序设计

3、 进行汇编语言程序的编辑、汇编、连接和运行实验；

4、 编制16进制转换为ASCII码的子程序HEX_ASCII；

5、 编制BCD转换为二进制的子程序BCD_B；

6、 调用BCD_B和HEX_ASCII子程序完成十进制数转换为二进制数

四、 实验设备：

MFID 微型计算机与接口技术实验平台

五、 实验步骤：

1、 进入MF2K汇编语言开发环境，开始汇编程序设计；

2、 设计主程序框架：堆栈段、数据段和代码段；

3、 设计“字符串显示程序”，调试并在屏幕自己的“班级”、“学号”及“名字”的拼音字母；

4、 设计“十六进制转换为ASCII码子程序”HEX_ASCII,调试并通过

5、 设计“BCD码转换为二进制子程序”BCD_B；

6、 在主程序中将自己的“班级号+学号”定义成4位BCD码然后调用BCD_B子程序转换为二进制;

1

微原硬件实验报告

班级：07118 班

学号：070547

班内序号：26

姓名：杨帆

2 实验一 熟悉实验环境及IO的使用

一， 实验目的

1. 通过实验了解和熟悉实验台的结构,功能及使用方法。

2. 通过实验掌握直接使用 Debug 的 I、O 命令来读写 IO 端口。

3. 学会 Debug 的使用及编写汇编程序

二，实验内容

1. 学习使用 Debug 命令,并用 I、O 命令直接对端口进行读写操作,

2.用汇编语言编写跑马灯程序。(使用 EDIT 编辑工具)实现功能

A.通过读入端口状态(ON 为低电平),选择工作模式(灯的闪烁方式、速度

等)。

B.通过输出端口控制灯的工作状态(低电平灯亮)

三，实验步骤

1.实验板的 IO 端口地址为 EEE0H

在 Debug 下,

I 是读命令。(即读输入端口的状态---拨码开关的状态)

O 是写命令。(即向端口输出数据---通过发光管来查看)

进入 Debug 后,

读端口 拨动实验台上八位拨码开关

输入 I 端口地址回车

屏幕显示 xx 表示从端口读出的内容,即八位开关的状态 ON 是 0,OFF

是 1 写端口

输入 O 端口地址 xx (xx 表示要向端口输出的内容)回车

查看实验台上的发光二极管状态,0 是灯亮,1 是灯灭。

2. 在 Debug 环境下,用 a 命令录入程序,用 g 命令运行

C>Debug -a

mov dx, 端口地址

mov al,输出内容

out dx, al

3 mov ah, 0bh int 21h or al, al jz 0100 int 20h -g

运行查看结果 ，修改输出内容

再运行查看结果

分析

mov ah, 0bh int 21h or al, al jz 0100 int 20h

该段程序的作用

3.利用 EDIT 工具编写汇编写跑马灯程序程序

实现功能

A.通过读入端口状态(ON 为低电平),选择工作模式(灯的闪烁方式、速度等)。
