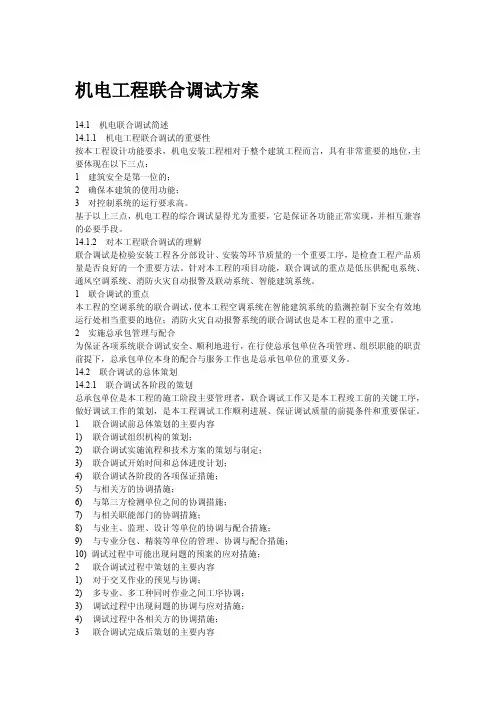

建筑工程机电联动调试方案

机电工程联合调试方案

14.1机电联合调试简述

14.1.1机电工程联合调试的重要性

按本工程设计功能要求，机电安装工程相对于整个建筑工程而言，具有非常重要的地位，主

要体现在以下三点：

1建筑安全是第一位的；

2确保本建筑的使用功能；

3对控制系统的运行要求高。

基于以上三点，机电工程的综合调试显得尤为重要，它是保证各功能正常实现，并相互兼容

的必要手段。

14.1.2对本工程联合调试的理解

联合调试是检验安装工程各分部设计、安装等环节质量的一个重要工序，是检查工程产品质

量是否良好的一个重要方法。针对本工程的项目功能，联合调试的重点是低压供配电系统、

通风空调系统、消防火灾自动报警及联动系统、智能建筑系统。

1联合调试的重点

本工程的空调系统的联合调试，使本工程空调系统在智能建筑系统的监测控制下安全有效地

运行处相当重要的地位；消防火灾自动报警系统的联合调试也是本工程的重中之重。

2实施总承包管理与配合

为保证各项系统联合调试安全、顺利地进行，在行使总承包单位各项管理、组织职能的职责

前提下，总承包单位本身的配合与服务工作也是总承包单位的重要义务。

14.2联合调试的总体策划

14.2.1联合调试各阶段的策划

总承包单位是本工程的施工阶段主要管理者，联合调试工作又是本工程竣工前的关键工序，

做好调试工作的策划，是本工程调试工作顺利进展、保证调试质量的前提条件和重要保证。

1联合调试前总体策划的主要内容

1)联合调试组织机构的策划；

2)联合调试实施流程和技术方案的策划与制定；

3)联合调试开始时间和总体进度计划；

4)联合调试各阶段的各项保证措施；

5)与相关方的协调措施；

6)与第三方检测单位之间的协调措施；

7)与相关职能部门的协调措施；

8)与业主、监理、设计等单位的协调与配合措施；

9)与专业分包、精装等单位的管理、协调与配合措施；

10)调试过程中可能出现问题的预案的应对措施；

2联合调试过程中策划的主要内容

1)对于交叉作业的预见与协调；

2)多专业、多工种同时作业之间工序协调；

机电工程整体调试方案

一、引言

机电工程整体调试是指在机电设备或系统安装完成后，通过一系列的操作和测试来确保设备或系统能够正常运行，并满足设计要求和技术规范的过程。通过整体调试，可以检测设备或系统的性能是否符合要求，及时发现和解决问题，确保设备或系统的安全可靠运行。

二、准备工作

1.设备清单：清单列出整个机电系统所需的设备、材料和工具，以便进行准备和配备。

2.施工图纸：施工图纸是整体调试的重要依据，包括机电系统的布置图、线路图、接线图等。

3.文档资料：操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。

三、整体调试步骤

1.设备安装：按照施工图纸和设备说明书的要求进行设备的安装和连接，包括机械设备的安装、电气设备的接线和调试等。

2.线路检查：检查机电系统的电源线路、控制线路和信号线路等，确保线路的连接正确，无短路、接地等故障。

3.电气设备调试：对电气设备进行调试，包括电机、开关、仪表等的调试和检查，检查其工作状态和电气参数是否符合要求。 4.系统调试：对整个机电系统进行调试和检查，如通电检查系统的正常运行和控制方式是否正确。

5.系统功能测试：对机电系统的各项功能进行测试，如传动、控制、监测和保护等功能的测试，确保系统运行正常。

6.参数调整：对机电系统的各项参数进行调整，如控制参数、传感器参数等的调整，确保系统的性能和稳定性。

7.试运行：对机电系统进行试运行，模拟实际运行情况，检查系统的稳定性和可靠性。

8.整理记录：整理整个调试过程的记录，包括调试结果、问题和解决方案等，为以后的维护和故障排除提供参考。

四、调试注意事项

1.安全第一：调试过程中要注意安全，遵守相关的安全操作规程，确保人员和设备的安全。

2.仔细查验：设备安装和线路连接要仔细检查，保证符合设计和施工要求。

3.有序调试：按照步骤和顺序进行调试，逐步进行，确保每个步骤的准确性和完整性。

4.参数合理：对调试参数要进行合理调整，考虑到设备和系统的特点和工作要求。

机电设备安装及调试施工方案

1.机电工程预留预埋

（1）管道系统的预留预埋

①预埋流程

②施工预埋的技术准备

在工程开工后技术人员应针对设计施工图确定给排水系统、通风空调系统各子项的穿楼套管、穿梁、板、墙套管、固定支架及支吊架在楼板及墙和梁、柱上的生根固定位置，并在施工图上标出，然后根据土建结构自然施工顺序及施工进度计划，编制预埋件的预埋施工时间表，并在表中注明预埋件的形式、尺寸规格、预埋件所在的轴线位置、加工件制作时间、单个预埋件施工时间。

③施工预埋的技术及质量控制措施

（a）穿梁、板、墙套管及穿楼防水套管加工和预埋：

Ⅰ）根据所穿构筑物厚度及所穿管道管径确定套管规格、长度，下料后套管内刷防锈漆一道。根据构筑物及不同介质的管道，按照设计或施工安装图集中要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇筑。

Ⅱ）管道穿地下防水墙体及出外墙管道需预埋防水套管，防水套管内端与墙面平，外端与外保温外饰面平。给水管道穿越沉降缝及通过地下室外墙时，管道应安装伸缩配件。给水引入管，排水排出管与室外管道协调施工，钢筋混凝土水池，剪力墙上预留的防水套管，管道穿楼板，埋地管及沿墙暗装的管道，其管道安装必须与土建施工密切配合，协同进行。管道穿楼板及剪力墙预留孔洞尺寸应比所穿管道大50-100mm。如图所示： 阅图 统计预埋件数量 列表统计预埋件预埋位置尺寸

预埋件安装、固定 预埋件加工制作

灌浇混凝土前的位置尺寸校核

混凝土8小时凝固前的尺寸校核 预埋件安装点测量放线

孔洞非永久性预埋桩的拔除

Ⅲ）管道穿过墙壁和楼板，应设置金属或塑料套管，安装在楼板内的套管其顶部应高出装饰地面20mm，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，并有防水措施。穿过楼板的套管与管道之间缝隙，宜用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。管道穿越屋面时，应采取严格的防水措施。

建筑机电安装工程单机调试及联合调试方案

1. 电气调试

系统调试

1、调试前的准备工作

（1） 电源检测：合上监控台上的电源总开关检测交流电源电压，检查稳压电源装置的电压表读数、线路排列等。合上各电源分路开关，测量各输出端电压、直流输出端的极性，确认无误后，给每一回路送电，检查电源指示灯等；检查各设备的端电压。

（2）线路检查：对控制电缆进行校线，检查接线是否正确。采用250V 兆欧表对控制电缆绝缘进行测量，其线芯与线芯、线芯与地线绝缘电阻不应小于0.5MΩ； 用500V 兆欧表对电源电缆进行测量，其线芯间、线芯与地线间的绝缘电阻不应小于0.5MΩ。

（3） 接地电阻测量：线路中的金属保护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地线连接，保证可靠的电气通路；系统接地电阻值通常应小于1Ω。

2、测试方法及测试仪表 在所有的线路端接完之后，进行系统调试之前，需要进行线路测试，在调试过

程中要进行功能测试。

其测试方法及流程如下：

测试仪表如下：

●接地电阻测量仪:CA6413,用于土壤电阻率、接地电阻的测量。

●万用表:有数字式、指针式多种型号可测电阻、电压、电流，灵敏度高，频率范围广，用于线路测量、系统调试。

●摇表：额定电压500V，用于测量和检查线路设备或线路的绝缘电阻。

●直流电桥：用来测量精密直流电阻值。

●数字毫伏表：用于测量从低频、高频小电压。

●示波器：用于系统调试中测量信号快速变化的波形。

●逻辑笔：用于系统调试中测量数字电路或系统中某点的逻辑状态。

●数字绝缘电阻测试仪:TES1602。

●逻辑分析仪:LA4000。

●电缆损耗测试仪:FLTC,可以测量通过整个光缆的光信号的损失。

● 网络电缆测试仪:DSP4000, 用于安装的局域网的电缆进行测试以及故障诊断, 自动与标准进行比较, 并且显示通过(Pass)或错误(Fail)信息,信息可用报印机打印出。
