建筑电气工程调试方案

大涌城市花园 电气调试方案

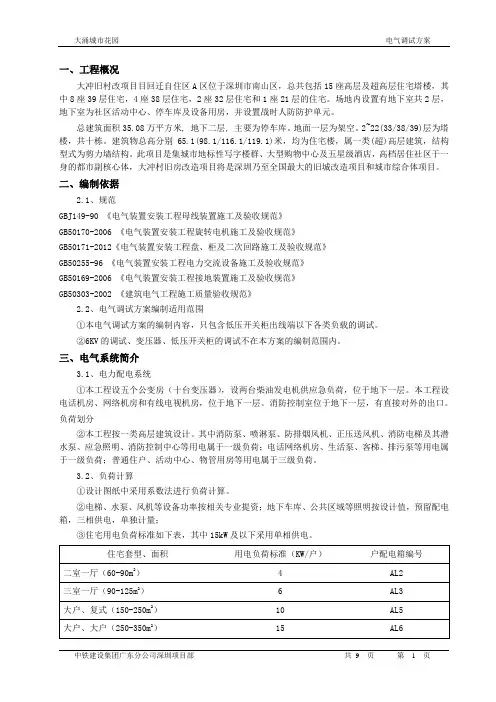

中铁建设集团广东分公司深圳项目部 共 9 页 第 1 页 一、工程概况

大冲旧村改项目目回迁自住区A区位于深圳市南山区，总共包括15座高层及超高层住宅塔楼，其中8座39层住宅，4座38层住宅，2座32层住宅和1座21层的住宅。场地内设置有地下室共2层，地下室为社区活动中心、停车库及设备用房，并设置战时人防防护单元。

总建筑面积35.08万平方米, 地下二层, 主要为停车库。地面一层为架空。2~22(33/38/39)层为塔楼，共十栋。建筑物总高分别65.1(98.1/116.1/119.1)米，均为住宅楼，属一类(超)高层建筑，结构型式为剪力墙结构。此项目是集城市地标性写字楼群、大型购物中心及五星级酒店，高档居住社区于一身的都市副核心体，大冲村旧房改造项目将是深圳乃至全国最大的旧城改造项目和城市综合体项目。

二、编制依据

2.1、规范

GBJ149-90 《电气装置安装工程母线装置施工及验收规范》

GB50170-2006 《电气装置安装工程旋转电机施工及验收规范》

GB50171-2012《电气装置安装工程盘、柜及二次回路施工及验收规范》

GB50255-96 《电气装置安装工程电力交流设备施工及验收规范》

GB50169-2006 《电气装置安装工程接地装置施工及验收规范》

GB50303-2002 《建筑电气工程施工质量验收规范》

2.2、电气调试方案编制适用范围

①本电气调试方案的编制内容，只包含低压开关柜出线端以下各类负载的调试。

②6KV的调试、变压器、低压开关柜的调试不在本方案的编制范围内。

（建筑电气工程）电气系统调试方案

第壹章工程概况

1.1工程主要概况

工程名称：

建设单位：。

总承包单位。

设计单位：

监理单位：

项目地址：

地下室建筑面积：9460m²

本工程接地型式采用TN-S系统，设置专用接地线(即PE线)。

1.2本工程调试内容

本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。(高低压变配电系统及发电机系统)由专业班组进行调试。包括配电箱、控制箱、配电干线及设备单体的调试。

1.2调试说明

1.2.1本调试方案根据本项目的施工进度和现场条件，且以配合其他专业为目的而制定；

1.2.2本调试方案根据现场情况会有所修正；

1.2.3调试中，要求所有操作工人为持证电工，且按规程进行所有操作。

1.2.4电气系统调试流程，如下图

第二章电气调试

调试必须执行现行国家、省、市规范规定等。本方案所述内容及施工工艺如和施工图纸有矛盾，则应以图纸要求为准。

调试时根据各专业的要求，按《广东省建筑安装工程施工质量技术资料统壹用表》要求，填写好相应的调试、检测记录、表格，且各有关人员签名，作为调试结果，留作交工验收、存档之用。 2.1送电前的准备工作和环境条件

为了确保调试质量，稳、准、可靠、安全、壹次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参和，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改好才能保证送电试测壹次成功。

低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。

各电器的主要元件经有关部门检测合格。

检查接地、接零是否完整、可靠，是否有漏接。

检查所有开关、插座面板是否安装完成，无遗漏。

检查所有开关箱安装是否正确，压接紧固。

所有线路用绝缘表摇测相对地、零对地电阻值符合规范要求。

检查电源是否已进配电箱。

2.2主要调试项目及方法

2.2.1调试的主要项目

建筑电气调试送电方案

建筑电气调试送电方案

一、引言

建筑电气调试是建筑工程竣工阶段的重要环节。在建筑电气调试过程中，为了保证建筑电气设备正常运行，避免安全隐患和故障发生，必须制定详细的调试方案。本文将就建筑电气调试送电方案进行详细的介绍。

二、调试前的准备工作

1. 认真审查设计文件，了解电气设备的布置和相互连接关系。

2. 检查施工进度，确保电气设备已安装就位。

3. 编制详细的调试计划和调试表格，明确每项调试工作内容和进度安排。

三、调试过程

1. 开启电源：首先确保电源安全可靠，在调试前应对线路、开关、插座等进行检查和测试。然后按照设计要求先后逐步合闸送电。

2. 检查电气设备运行状态：将电源送到每个设备，检查设备是否正常运行，如灯具是否亮起，电机是否正常运行。

3. 检查电气设备保护装置：依次检查各电气设备的保护电器，确保过载、短路等故障时可以及时切断电源。

4. 检查接地系统：对建筑的接地系统进行检查和测试，确保系统可靠。包括检查接地电阻、检测零线、保护线等。

5. 检查照明系统：对建筑的照明系统进行全面检查，确保各个照明点位正常运行。 6. 检查强电系统：对建筑的强电系统进行检查，包括配电箱、开关箱等，确保其正常运行。

7. 检查弱电系统：对建筑的弱电系统进行检查，包括图像监控、门禁系统、电视电话等，确保其正常运行。

8. 检查线路互锁：对线路互锁进行测试，确保各线路之间没有冲突或故障。

四、调试后的工作

1. 调试数据记录：在整个调试的过程中，要详细记录调试数据和结果，以备后续参考和比对。

2. 故障处理：如果在调试过程中发现故障，应及时记录并进行处理。

3. 调试报告编制：在调试工作完成后，应根据调试数据和结果，编制详细的调试报告，对电气设备的情况进行说明和总结。

五、安全注意事项

1. 调试工作必须由具备相应电气专业知识和经验的人员进行。

2. 在调试过程中，必须正确使用各种测试仪器设备，并严格遵守相关安全操作规程。

建筑电气工程调试方案

一、前期准备工作

1.1确定调试人员：根据工程规模和复杂程度，确定电气调试的人员组成，包括电气工程师、技术员和助理工程师等。

1.2调试仪器设备准备：准备必要的调试仪器设备，如电流表、电压表、频率表、电能表、接地电阻测试仪、电线电缆绝缘电阻测试仪、电源开关仪等。

1.3调试程序编制：根据施工图纸和规范要求，编制详细的调试程序和计划。

1.4建立调试档案：建立电气工程的调试档案，包括工程的设计文件、施工图纸、设备清单、调试记录表等。

1.5准备相关资料：收集和整理工程的相关资料，包括供电负荷计算、照明设计手册、电气设备使用说明书等。

二、设备调试

2.1确认设备安装正确：对于每一台电气设备，检查其安装是否正确，包括接地是否良好、电缆是否正确连接等。

2.2绝缘电阻测试：使用电线电缆绝缘电阻测试仪，对电缆进行测试，确保其绝缘电阻符合要求。

2.3接地电阻测试：使用接地电阻测试仪，对所有接地装置进行测试，确保其接地电阻符合要求。 2.4电气设备参数测试：对每一台电气设备，如发电机组、变压器、开关柜等，逐一进行参数测试，确保其参数符合设计要求。

2.5供电线路测试：对供电线路进行测试，包括电压、电流、功率因数、频率等的测试，确保其供电质量符合要求。

2.6开关设备操作测试：对开关设备进行操作测试，包括断路器、熔断器、漏电保护器等，确保其正常工作。

三、系统调试

3.1照明系统调试：对照明系统进行调试，包括灯具的连接与安装、开关控制的正常运行、照明电路的供电和电压稳定等。

3.2强电系统调试：对强电系统进行调试，包括配电系统、电容电抗器装置、发电机组等，确保其正常运行和供电质量符合要求。

3.3弱电系统调试：对弱电系统进行调试，包括防火报警系统、安防监控系统、通信系统等，确保其正常运行和连接正常。

3.4自控系统调试：对自控系统进行调试，包括空调系统、电梯系统、水泵系统等，确保其正常运行和控制准确。
