机电系统调试及联合调试施工方案

v1.0 可编辑可修改

1 机电工程系统调试方案

作者：吴国强 阅读：2364 次 上传时间：2005-02-02 推荐人：jswgq-55 (已传论文 20 套)

简介： 完整的机电系统调试方案，包括组织机构图及岗位职责，调试纪律，交接班制度，通风空调系统，空调水系统，给排水系统，热水系统，电气照明及动力系统调试过程。

关键字：机电调试 组织机构图 通风空调 相关站中站： 补水、膨胀及水处理专题

1 机电系统调试组织机构图及岗位职责

调试工作机构图

岗位职责

调试指挥小组职责：

检查调试前的准备工作的落实情况。

签发起动和停车命令。

听取各值班班长的试运转报告，协调各专业间的调试工作。

组织处理调试中的重大问题。

组织落实各项指令及及时反馈信息。

专业负责人的职责：

2 组织并实施各项起动前的准备。

进行技术交底、安全交底。

检查值班操作人员的操作规程、安全规程的执行情况。

复核运行记录，填写调试记录。

发生异常情况紧急停车。

组织实施检修工作。

调试值班人员职责：

严格执行操作规程和安全规程，认真进行操作。

监视设备运行情况，发现问题及时向专业负责人汇报。

如实、全面、准确、清晰的填写调试值班记录。

在专业负责人的指挥下实施运行中的检修。

2 调试纪律：

服从命令听从指挥。

精神集中、坚守岗位。

严禁违章指挥、严禁违章操作。

3 调试交接班制度：

值班人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。

交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。

交班过程中发现设备的故障，交班人员应协助接班人员排除故障。

4 给水系统调试

系统要求

3 室外给水管道、室内给水管道等，工作介质为液体的管道一般应进行水冲洗，如不能用水冲洗或不能满足清洁要求时，可采用空气进行吹洗，当应采取相应措施。

. .

word教育资料

江门市滨江体育中心

——会展中心

机

电

系

统

调

试

方

案

编制：

审核：

日期：

. .

word教育资料 目 录

一、编制依据........................................................ 1

二、工程概况........................................................ 1

2.1工程总概况................................................... 1

2.2调试工程概况................................................. 2

2.2.1本方案调试内容............................................. 2

2.2.2各变压器及设备负荷情况列表................................. 2

2.2.3调试用仪器仪表明细表....................................... 7

三、机电系统调试的组织及部署........................................ 8

3.1组织机构..................................................... 8

3.2岗位职责..................................................... 8

3.3调试工艺流程................................................. 9

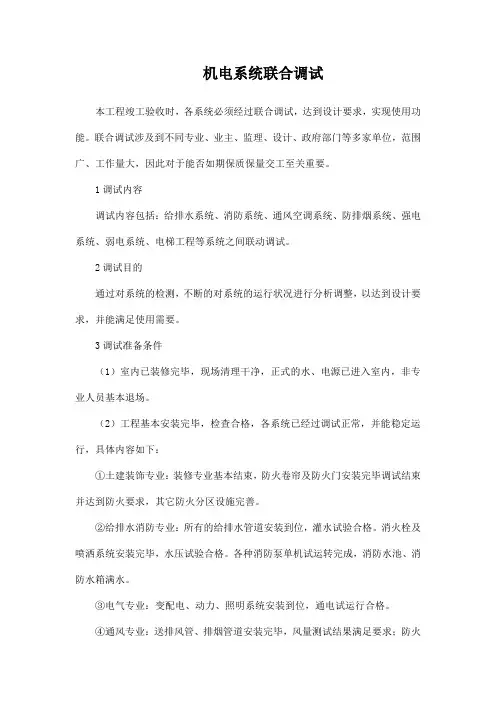

机电系统联合调试

本工程竣工验收时，各系统必须经过联合调试，达到设计要求，实现使用功能。联合调试涉及到不同专业、业主、监理、设计、政府部门等多家单位，范围广、工作量大，因此对于能否如期保质保量交工至关重要。

1调试内容

调试内容包括：给排水系统、消防系统、通风空调系统、防排烟系统、强电系统、弱电系统、电梯工程等系统之间联动调试。

2调试目的

通过对系统的检测，不断的对系统的运行状况进行分析调整，以达到设计要求，并能满足使用需要。

3调试准备条件

（1）室内已装修完毕，现场清理干净，正式的水、电源已进入室内，非专业人员基本退场。

（2）工程基本安装完毕，检查合格，各系统已经过调试正常，并能稳定运行，具体内容如下：

①土建装饰专业：装修专业基本结束，防火卷帘及防火门安装完毕调试结束并达到防火要求，其它防火分区设施完善。

②给排水消防专业：所有的给排水管道安装到位，灌水试验合格。消火栓及喷洒系统安装完毕，水压试验合格。各种消防泵单机试运转完成，消防水池、消防水箱满水。

③电气专业：变配电、动力、照明系统安装到位，通电试运行合格。

④通风专业：送排风管、排烟管道安装完毕，风量测试结果满足要求；防火阀、排烟阀、送风口、排烟口安装完毕，位置无误，执行机构动作灵敏；送排风机运转正常，风量满足要求；

⑤弱电工程应完成各系统内的专业调试。

弱电系统种类很多，性能指标和功能差异很大。一般都是先完成单体设备或部件调试，而后局部或区域调试，最后整体系统调试。消防报警系统各设备机柜、探测器、管线安装完毕，相应线路摇测完成，消防广播系统等安装完成。

（3）各项技术保障工作到位，调试所需的材料、仪表、器具齐全。

（4）参加调试的人员经统一培训合格后上岗，分工明确，责任清楚，并对系统及现场熟悉。

（5）安全、防火措施齐全，应急处理方案可行。

4调试组织

（1）组成调试领导小组，以主管安装工程的项目经理为组长，相关专业的工程师及分包队的队长为小组成员。

电气等机电单机调试及系统联动调试

一、单机调试

单机调试包括：机电各专业设备单机调试，如：风机盘管、风机及防排烟设备等单机调试。

二、电气系统的调试

（一）低压配电柜调试及试运行

1、机械连锁调整：对避雷器、电压互感器、电流互感器等进行试验。对过流继电器、时间继电器、信号继电器进行调整及机械连锁调整。

2、控制线调整及模拟试验：

（1）检查所有导线连接处是否紧密。检查每条回路的绝缘阻值，要求大于0.5MΩ。

（2）如有晶体管、集成电路、电子元件时，则使用万用表测试回路是否接通。

（3）按图要求分别模拟试验控制、连锁、操作，继电器保护和信号动作，保证灵敏可靠正确无误。

3、送电试运行：

（1）彻底清扫全部设备及变配电室、控制室的灰尘，清扫电器、仪表元件。

（2）除送电需用的设备外其他物品不得堆放。

（3）准备试验合格的验电器、绝缘鞋、手套、绝缘胶垫、粉沫灭火器等。

（4）明确运行指挥者和监护人。检查进线电压是否正常，校核两端进线的相序是否一致。

（5）将开关柜内各分开关处于断开位置。

（6）当主开关闭合后，逐个合上分开关。

（7）在空载情况下，检查各保护装置的手动、自动是否灵活可靠。

（8）在负载运行的情况下，切断弱电系统中的线路，测弱电端子，感应电是否符合厂家要求定载运行24小时无异常现象，经质量检查部门检查全部合格。

（二）电机试运行

1、电机试运行的前提条件：

（1）电机试运行前，应做好检查。土建工程结束，现场清扫整理完毕。

（2）电机本体安装检查结束。

（3）冷却、调速、润滑等附属系统安装完毕，验收合格，分部试运行情况良好。

（4）电机保护、控制、测量、信号、励磁回路调试完毕，动作正常。

（5）电刷与换向器或滑环的接触良好。

（6）盘动电机转子时，转动灵活，无碰卡现象。

（7）电机引出线相位正确、固定牢固、连接紧密，接线与铭牌一致。

（8）电机外壳油漆完整，接地良好。照明、通风、消防装置齐全。
