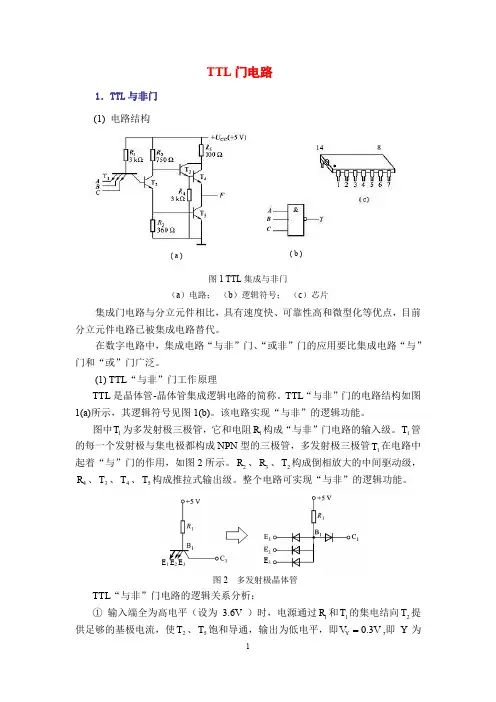

1 TTL门电路 1．TTL与非门 (1) 电路结构 图1 TTL集成与非门 （a）电路； （b）逻辑符号； （c）芯片 集成门电路与分立元件相比，具有速度快、可靠性高和微型化等优点，目前分立元件电路已被集成电路替代。 在数字电路中，集成电路“与非”门、“或非”门的应用要比集成电路“与”门和“或”门广泛。 (1) TTL“与非”门工作原理 TTL是晶体管-晶体管集成逻辑电路的简称。TTL“与非”门的电路结构如图1(a)所示，其逻辑符号见图1(b)。该电路实现“与非”的逻辑功能。 图中1T为多发射极三极管，它和电阻1R构成“与非”门电路的输入级。1T管的每一个发射极与集电极都构成NPN型的三极管，多发射极三极管1T在电路中起着“与”门的作用，如图2所示。2R、3R、2T构成倒相放大的中间驱动级，4R、3T、4T、5T构成推拉式输出级。整个电路可实现“与非”的逻辑功能。 图2 多发射极晶体管 TTL“与非”门电路的逻辑关系分析： ① 输入端全为高电平（设为3.6V ）时，电源通过1R和1T的集电结向2T提供足够的基极电流，使2T、5T饱和导通，输出为低电平，即V3.0YV,即Y

为( a )

( b ) B C

E1 E2 E3 E3 2 “0”。此时 V1.27.07.07.0BE5BE2BC1B1UUUV 故1T的发射结为反向偏置，集电结为正向偏置，2T的集电极电位为 V17.03.0BE5CE2C2UUV 即为3T的基极电位，所以3T导通，其发射极电位为 V3.07.01BE3C2E3UVV 即为4T的基极电位，而4T的发射极电位也约为0.3V，所以4T截止。因此当输入全为高电平时，输出为低电平。 当输出端接负载时，电源通过负载向5T管的集电极灌入电流，故称此电流为灌电流。 ② 输入端不全为高电平时，当输入端有一个或几个为低电平（设为0.3V）时，电源通过1R为1T提供基极电流。1T的基极电位为0.7+0.3=1V，加于1T的集电结和2T、5T的发射结上，它不足以向2T提供基极电流，所以2T、5T截止。由于2T截止，其集电极电位接近CCU，因而3T和4T导通，其输出电位为 BE4BE32B3CCYUURIUV 考虑到3BI很小，可以忽略不计，于是 V6.37.07.05YV 显然，当输入端只要有一个为低电平时，输出就为高电平。 当输出端接负载时，电源通过4R、4T供给负载电流，即由4T的发射极流出，此电流称为拉电流。 集成TTL“与非”门的芯片一般都采用双列直插式，如图1(c)所示。图3(a)是74LS20型双4输入“与非”门，它包含二个4输入端的“与非”门电路。而图3(b)是74LS00型四2输入“与非”门，它包含四个2输入端的“与非”门电路。每个门电路有单独的输入、输出端，片内的各个逻辑门互相独立，既可以单独使用，也可以组合使用，各电路共用一组电源线和地线。 (a) (b) 图3 TTL与非门外引线排列图 (a) 74LS20(双4输入) (b) 74LS00(四2输入

电子技术知识点

电子技术是一门研究电子器件、电路及其应用的学科，它在现代科技和日常生活中都有着广泛的应用。下面我们就来一起了解一些重要的电子技术知识点。

一、电子元件

1、 电阻

电阻是电路中最基本的元件之一，用于限制电流的流动。电阻的阻值用欧姆（Ω）表示，其大小取决于电阻的材料、长度、横截面积等因素。电阻在电路中可以起到分压、限流、滤波等作用。

2、 电容

电容是一种能够储存电荷的元件。电容的单位是法拉（F），但常用的单位有微法（μF）和皮法（pF）。电容在电路中常用于滤波、耦合、定时等。

3、 电感

电感是能够储存磁场能量的元件。电感的单位是亨利（H），常用的单位有毫亨（mH）和微亨（μH）。电感在电路中常用于滤波、振荡、耦合等。

4、 二极管 二极管是一种具有单向导电性的电子元件。它只允许电流从一个方向通过，常用于整流、检波、稳压等电路中。

5、 三极管

三极管是一种具有放大作用的电子元件，分为 NPN 型和 PNP 型。三极管可以放大电流、电压等信号，广泛应用于放大电路和开关电路中。

二、电路基础知识

1、 电路的组成

一个完整的电路通常由电源、导线、开关和负载组成。电源提供电能，导线用于连接各个元件，开关控制电路的通断，负载则消耗电能。

2、 串联电路和并联电路

串联电路中，电流只有一条路径，通过各个元件的电流相等，总电阻等于各个电阻之和；并联电路中，电流有多条路径，各个支路的电压相等，总电阻的倒数等于各个电阻倒数之和。

3、 欧姆定律

欧姆定律是电路中最基本的定律之一，它指出在一段电路中，电流与电压成正比，与电阻成反比，即 I ＝ U ／ R。

4、 基尔霍夫定律

基尔霍夫定律包括电流定律和电压定律。基尔霍夫电流定律指出，在任何一个节点上，流入节点的电流之和等于流出节点的电流之和；基尔霍夫电压定律指出，在任何一个闭合回路中，电压降的代数和等于零。

三、模拟电子技术

1、 放大器

放大器是模拟电子技术中的重要组成部分，用于将输入信号放大到所需的幅度。常见的放大器有运算放大器、功率放大器等。

大一下电工电子技术知识点

电工电子技术是现代科学技术的重要组成部分，也是电气工程专业的核心课程之一。大一下学期对于电工电子技术的学习将更加深入，学生将接触到更多的技术知识点和应用。下面我将简要介绍一些大一下学期电工电子技术的重要知识点。

一、基本电路理论

基本电路理论是理解电工电子技术的重要基础。在大一下学期，学生将学习到更加复杂的电路结构和分析方法。重要的知识点包括电压、电流、电阻、电容和电感的基本概念，欧姆定律、基尔霍夫定律和功率公式的应用，以及串联电路、并联电路和混合电路等的分析方法。

二、信号与系统

信号与系统是电工电子技术中的重要概念，也是理解和设计电子系统的基础。在大一下学期，学生将学习到离散信号和连续信号的基本概念，时域表示和频域表示的转换方法，以及线性时不变系统的特性分析。此外，学生还将学习到傅里叶级数和傅里叶变换的理论和应用，例如信号滤波、频谱分析和通信系统等方面的知识。

三、半导体器件

半导体器件是现代电子技术中使用广泛的重要组成部分。在大一下学期，学生将学习到晶体管和二极管等常见半导体器件的基本原理、工作方式和特性。例如，晶体管作为一种放大器件的应用，学生将学习到基本的放大电路设计原理和分析方法。此外，学生还将学习到常见的二极管应用，如整流器、稳压电路和开关电路等。

四、数字逻辑与数字电路

数字逻辑与数字电路是现代电子技术中的重要内容，也是计算机原理与设计的基础。在大一下学期，学生将学习到数字逻辑门电路的基本概念和运算规则，如与门、或门、非门和异或门等。学生还将学习到时序逻辑电路的设计和分析方法，例如触发器和计数器等。此外，学生还将接触到常见的数字电路应用，如加法器、减法器和多路选择器等。

五、模拟电子技术

模拟电子技术是电工电子技术中的重要分支，它涉及电流、电压和功率等连续变化的电信号的处理与控制。在大一下学期，学生将学习到基本的放大器件，如运算放大器和多极管等。学生还将学习到模拟电路的设计和分析方法，如放大电路、滤波器和振荡器等。此外，学生还将接触到常见的模拟电子技术应用，如音频放大器、功率放大器和模拟信号处理等。

1 基本逻辑门电路 1．基本概念 在数字电路中，门电路是最基本的逻辑元件，它的应用极为广泛。所谓门就是一种开关，它能按照一定的条件去控制数字 信号通过或不通过。门电路的输入信号和输出信号之间存在一定的逻辑关系，所以门电路又称为逻辑门电路。 基本逻辑门电路有与门、或门和非门，逻辑门电路可以用二极管、三极管等分立元件组成，更常用的是集成门电路。 2. 基本逻辑关系 逻辑电路的基本逻辑关系有“与逻辑”、“或逻辑”和“非逻辑”。 (1) 与逻辑 “与”逻辑是指当决定某件事的几个条件全部具备时，该件事才会发生，这种因果关系称为“与”逻辑关系，实现“与”逻辑关系的电路称为“与”门电路。例如在图1所示的照明电路中，开关A和B串联，只有当A“与”B同时接通时（条件），电灯才亮（结果），电路具有“与”逻辑功能。“与”逻辑可用下式表示 BAF 图1 “与”门电路举例 式中小圆点“.”表示A、B的“与”运算，又称逻辑乘，应用时往往省略“.”。 (2)“或”逻辑 “或”逻辑是指当决定某件事的几个条件中，只要有一个条件具备，该件事就会发生，这种因果关系称为“或”逻辑关系，实现“或”逻辑关系的电路称为“或”门电路。例如在图2所示的照明电路中，开关A和B关联，只要开关A“或”B有一闭合，灯就会亮，所以图2电路具有“或”逻辑功能。“或”逻辑可用下式表示 BAF 图2 “或”门电路举例 2 式中符号“+”表示A、B“或”运算，又称逻辑加。 3．“非”逻辑 在逻辑关系中，“非”就是否定或相反的意思。实现“非”逻辑关系的电路称为“非”门电路。 图3所示照明电路中，当开关A断开（“0”）时，灯亮（“1”）；开关A合上（“1”）时，灯不亮（“0”）。这表示条件和结果是相反的逻辑关系，这种关系称为“非”逻辑关系，所以图3电路具有“非”逻辑功能。可写为 AF 图3 “非”门电路 式中A上的短横线表示“非”的意思，读作“A非”或“非A”。 能够实现逻辑运算的电路称为逻辑门电路。在用电路实现逻辑运算时，用输入端的电压或电平表示自变量，用输出端的电压或电平表示因变量 1．基本逻辑门电路 (1) 二极管与门电路 图4 二极管与门 （a）电路； （b）逻辑符号； （c）工作波形 图4(a)是由二级管组成的“与”门电路，A、B为输入端，Y为输出端，图1(b)是“与”门电路逻辑符号。 当输入变量A“与”B全为高电点平时（如3V），输出为高电平，即输出变量Y为1。 当输入端有一个为低电平（例如V3,0BAuu），输出亦为低电平，即即输出变量Y为0。因此该电路能够实现“与”逻辑运算。 逻辑表达式：BAY
