lora无线传输方案

lora组网方案

随着物联网的发展，各种智能设备的应用越来越广泛，为了实现设备之间的联网通信，Lora组网方案应运而生。本文将介绍Lora组网的原理、优势以及应用场景等方面的内容。

一、Lora组网原理

Lora（Long Range）是一种基于超窄带（UNB）调制技术的物联网无线通讯技术。Lora网络通讯协议基于星形拓扑结构，其中一个母站作为网络的核心，每个从站都向母站发送信号，母站再转发给云端服务器或其他网络设备。Lora调制技术允许低功率设备在长距离范围内进行高速数据传输，并具有灵活的网络拓扑结构、可靠的信号传输和低功耗的特点。

二、Lora组网优势

1.超远距离：Lora的通讯距离可以达到数公里或者十几公里，这种远距离通讯特性非常适合城镇化过程中的智能城市建设。

2.低功耗：Lora不仅具有远距离传输的能力，而且具有很低的功耗，强化了物联网设备的续航能力，大大降低了物联网系统总体成本。

3.创新：Lora无线设备便于安装和部署，可以很容易地集成各种物联网设备，这一点对于物联网的发展非常重要。

三、Lora组网应用场景

1.农业物联网：在农业领域，可以使用Lora组网进行环境监测、灌溉自动化、动物饲养监测等智能化操作。

2.智能城市：Lora组网可以用于城市公共设施的监控、停车场管理、智能照明等领域。

3.能源管理：Lora组网可以监控能源消耗情况， 控制节能设备，以及对能源数据进行实时监测分析等。

四、结语

总之，Lora组网技术具有通信距离远、功耗低、网络拓扑灵活以及易于部署等特点，在物联网应用领域有着广阔的前景。未来随着Lora技术的不断升级和完善，相信它的应用范围会越来越广泛。

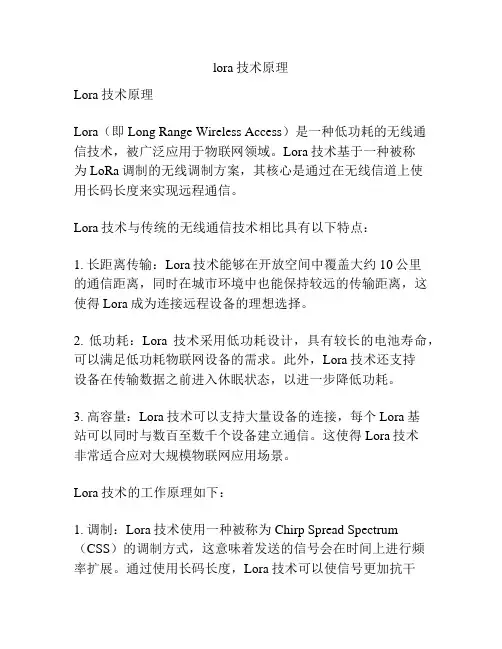

lora技术原理

Lora技术原理

Lora（即Long Range Wireless Access）是一种低功耗的无线通信技术，被广泛应用于物联网领域。Lora技术基于一种被称为LoRa调制的无线调制方案，其核心是通过在无线信道上使用长码长度来实现远程通信。

Lora技术与传统的无线通信技术相比具有以下特点：

1. 长距离传输：Lora技术能够在开放空间中覆盖大约10公里的通信距离，同时在城市环境中也能保持较远的传输距离，这使得Lora成为连接远程设备的理想选择。

2. 低功耗：Lora技术采用低功耗设计，具有较长的电池寿命，可以满足低功耗物联网设备的需求。此外，Lora技术还支持设备在传输数据之前进入休眠状态，以进一步降低功耗。

3. 高容量：Lora技术可以支持大量设备的连接，每个Lora基站可以同时与数百至数千个设备建立通信。这使得Lora技术非常适合应对大规模物联网应用场景。

Lora技术的工作原理如下：

1. 调制：Lora技术使用一种被称为Chirp Spread Spectrum（CSS）的调制方式，这意味着发送的信号会在时间上进行频率扩展。通过使用长码长度，Lora技术可以使信号更加抗干扰，能够在噪声环境下实现可靠的传输。

2. 传输：Lora技术使用多个子载波进行信号传输，每个子载波具有不同的频率和调制方式。接收端可以通过解调出这些子载波来恢复原始信号。由于其中某几个子载波可能受到干扰，所以Lora技术使用了碱基线编码技术来提高抗干扰能力。

3. 网络结构：Lora技术采用星状网络结构，其中一个Lora基站作为网络的中心节点，连接多个终端设备。其中的每个终端设备都可以与基站进行双向通信，也可以作为中继节点来延伸网络覆盖范围。

总之，Lora技术通过采用长码长度和Chirp Spread Spectrum调制，以及支持星状网络结构，实现了远距离、低功耗和高容量的无线通信。这使得Lora成为物联网领域中一种重要的通信技术。

LoRa无线透传方案

1、树形网架构图

2、方案功能及特点

（1）支持MODBUS协议，实现无线透明传输

提供基于低功耗远距离的LoRa无线的组网功能，在后台与待测485设备之间通过MODBUS协议实现无线透明传输，专为工业监控和传感器数据采集打造，快速实现数据传输无线化。

LoRa设备与待检测的485设备才按485地址统─编址，所有设备均可MODBUS协议访问。

（2）采用树形网架构 采用树形网络架构，支持无线中继，终端也可做中继，有效解决个别网关无线信号覆盖不了的孤岛问题。

（3）手动组网

后台设置和管理设备固定路由表(网关、中继器、终端和485设备），访问设备时按指定路由依次访问，一个设备允许多个路径。路由表下发到网关中，使后台应用系统不用关心组网和路由，并可实现网关独立抄表功能。

（4）性能稳定、安全可靠

支持自动跳频、信道检测和信道错开等技术，提升无线抗干扰能力、传输效率和可靠性。

采用AES128加密技术对空中数据加密，使非法数据无法入侵网络，同时数据被监听也无法破解，保障网络和数据安全。

（5）支持无线唤醒，实现低功耗和下行实时通讯

LoRa透传终端、LoRa透传中继器可以进入低功耗休眠状态，待测485设备，后台通过网关可以无线远程唤醒这些设备，实现低功耗和下行实时通讯。

（6）支持定时独立采集，保障数据完整可靠

把终端和中继器地址和路由表下载到网关，设定定时采集时间和采集模式，网关无需后台下达指令就可以独立采集。定时采集后会主动上传数据到后台，同时把数据保存在flash中，保证数据不丢失，安全可靠。

（7）LoRa透传网关支持多种方式接入后台

LAN:以太网接入，简单快捷。

LoRa:通过LoRa以太网适配器接入，使网关全程无线接入局域网。GPRS:网关直接通过GPRS(包括2G/4G/5G)接入后台。

（8）LoRa无线传输距离

空旷地带:>3000米@4.5Kbps城市环境:>1000米@4.5Kbps楼宇内:可上下各穿透9层楼
