无线传输方案

无线网桥传输方案

随着移动互联网的快速发展和智能设备的普及，人们对网络连接的需求不断增加。然而，有些地方由于种种原因无法接入有线网络，这就需要依靠无线网桥传输方案来解决网络接入的问题。

无线网桥是一种将有线网络信号转化为无线信号，并进行传输的设备。它可以解决有线网络无法到达的区域的网络接入问题，使得用户可以在离线路过远或有物理障碍的地方享受到稳定的网络连接。

为了实现无线网桥传输方案，我们需要选择合适的无线技术和设备。目前，在市场上常见的无线技术有Wi-Fi、蓝牙和红外线等。而对于实现无线网桥传输方案来说，Wi-Fi技术是最常用和最具有优势的选择。

Wi-Fi技术是一种基于无线局域网的通信技术，它使用2.4GHz或5GHz频段进行无线数据传输。相对于蓝牙和红外线，Wi-Fi技术具有更大的覆盖范围和更高的传输速度，同时也更稳定和安全。

在无线网桥传输方案中，我们可以使用两个Wi-Fi路由器来实现。一个Wi-Fi路由器作为主路由器，连接到有线网络；另一个Wi-Fi路由器作为从路由器，将主路由器的信号转发给无线终端设备。

为了实现无线网桥传输方案，我们需要进行以下步骤：

第一步，选择主路由器和从路由器。在选择主路由器时，需要考虑其支持的无线标准、传输速率和信号范围等因素。在选择从路由器时，需要确保它支持网桥模式，并且可以与主路由器进行配对。

第二步，进行基础设置。首先，在主路由器上设置网络名称（SSID）、密码和加密方式等，确保网络的安全性。然后，在从路由器上进入网桥模式，并连接到主路由器的无线网络。

第三步，配置IP地址。在主路由器上，需要将其连接到有线网络，获得一个可用的IP地址。在从路由器上，则可以使用自动获取IP地址的方式。

第四步，进行信号调整。在从路由器中，我们可以根据实际情况调整信号强度和覆盖范围。如果需要覆盖更大的区域，可以增加信号强度；如果需要减少干扰，可以降低信号强度。

第五步，进行连接测试。在完成以上步骤后，我们可以使用无线终端设备连接到从路由器，并测试网络连接的稳定性和速度。

3G无线视频监控通信系统

设计方案

东营市华仁网络网络工程有限公司 3G无线移动视频传输设计方案

第 2 页 共 33 页

1 无线视频监控技术简述

1.1 无线视频监控概述

随着移动通信技术的发展和3G时代的到来，移动通信数据网络为监控视频数据的传输提供了更好的传输条件。无线网络视频监控技术，在有线视频监控技术的基础上，迅速发展成为视频监控应用领域的另一重要分支，并根据行业应用的不同需求，提供各种类型的服务。

目前，众多的行业用户应用，如平安工程、城市交通系统的道路监控、检验检疫部门的电子监管视频系统。这些特殊行业用户对监控系统的要求很高，不仅需要视频监控系统为其提供实时、清晰的有线图像、保存完好的数据、迅速响应的云台控制等，还增加了对无线视频采集（如交通巡逻、平安城市移动巡逻、城管移动巡逻与执法等）及移动视频的观看、控制方面的要求。

往往在许多特殊的应用环境，有线监控部署的成本很高甚至根本无法部署，在这样的环境中3G无线视频监控就有了很大的用武之地，目前无线视频监控的应用需求在公交、公安、交通、城管、电力、金融押运、现场勘查等行业领域有着广泛的应用需求。

1.2 无线视频监控应用特点

3G无线视频监控传输系统融合了3G技术、视音频编解码技术、数字加解密技术、网络传输技术。凭借无线性、移动性、便携性、高带宽、高清晰、双向性等优点，对数字图像和声音通过多路3G无线链路进行高清晰处理和流畅传输，能够广泛应用在公安现场勘察车辆、应急指挥系统、海事巡逻、公交地铁车辆、水闸航道监控、交通执法、市容城管执法、水利防汛、森林防火、金融押运、远程保险定损、景区管理等诸多有线监控难以部署的领域。

3G网络是移动运营商所建的全社会覆盖的巨型网络，利用运营商建设的现3G无线移动视频传输设计方案

第 3 页 共 33 页 有无线网络传输移动视频图像和声音，有以下显而易见的优势：

 地理位置广，只要在手机信号能覆盖的位置就能传输视音频

ｌ遑　匐　出　

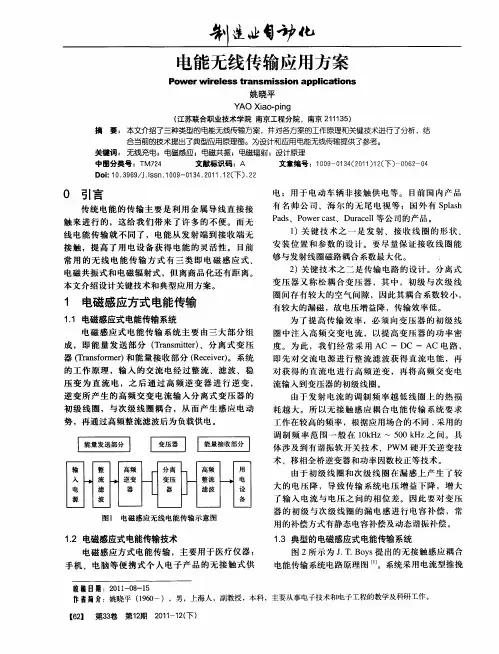

电能无线传输应用方案　

Ｐｏｗｅｒ　ｗｉｒｅｌｅｓｓ　ｔｒａｎｓｍｉｓｓｉｏｎ　ａｐｐｌｉｃａｔｉｏｎｓ　

姚晓平　

ＹＡＯ　Ｘｉａｏ．ｐｉｎｇ　

（江苏联合职业技术学院南京工程分院，南京２１１１３５）　摘要：本文介绍了三种类型的电能无线传输方案，并对各方案的工作原理和关键技术进行了分析，结　合当前的技术提出了典型应用原理图。为设计和应用电能无线传输提供了参考。　关键词：无线充电；电磁感应；电磁共振；电磁辐射；设计原理　中图分类号：ＴＭ７２４　文献标识码：Ａ　文章编号：１　００９—０１　３４（２０１　１）１　２（下）－００６２－０４　Ｄｏｉ：１　０．３９６９／Ｊ．１ｓｓｎ．１　００９－０１　３４．２０１１．１　２（下）．２２　

０引言　

传统电能的传输主要是利用金属导线直接接　

触来进行的，这给我们带来了许多的不便。而无　

线电能传输就不同了，电能从发射端到接收端无　

接触，提高了用电设备获得电能的灵活性。目前　

常用的无线电能传输方式有三类即电磁感应式、　

电磁共振式和电磁辐射式，但离商品化还有距离。　

本文介绍设计关键技术和典型应用方案。　

１　电磁感应方式电能传输　

１．１电磁感应式电能传输系统　

电磁感应式电能传输系统主要由三大部分组　

成，即能量发送部分（Ｔｒａｎｓｍｉｔｔｅｒ）、分离式变压　

器（Ｔｒａｎｓｆｏｒｍｅｒ）和能量接收部分（Ｒｅｃｅｉｖｅｒ）。系统　

的工作原理，输入的交流电经过整流、滤波、稳　

压变为直流电，之后通过高频逆变器进行逆变，　

逆变所产生的高频交变电流输入分离式变压器的　

初级线圈，与次级线圈耦合，从而产生感应电动　

势，再通过高频整流滤波后为负载供电。　

叵回国匝围　

输　整　高频　分离　高频　用　入　—■　流　—■　逆变　一［　变压　］卜＿　整流　——＿－　电电　滤　器　器　滤波　设　

源　波　备　

图１　电磁感应无线电能传输示意图　

１．２电磁感应式电能传输技术　

电磁感应方式电能传输，主要用于医疗仪器；　

水下无线传输方案

简介

随着科技的不断进步，水下通信变得越来越重要。在许多应用场景，例如海洋研究、海底油田开发等，水下无线传输方案成为了解决数据传输的关键。本文将介绍水下无线传输方案的背景、技术原理和应用。

背景

水下通信是指在水下环境中进行数据的传输和通信。由于水的高密度和强烈的吸收性质，水下通信相比于陆地通信面临很多挑战。为了解决这些问题，水下无线传输方案应运而生。

水下无线传输方案可以通过无线电波、激光光束或声音等方式进行信号传输。其中，无线电波是最常用的水下无线传输方案。使用合适的调制技术和编码技术，可以在水下环境中实现高速、可靠的数据传输。

技术原理

水下无线传输方案的技术原理主要涉及信号传输、调制技术和编码技术。

信号传输

水下无线传输方案中，信号传输是关键环节。传统的电磁信号在水下传播极为困难，容易被水的吸收和散射。因此，采用特定的频段和调制方式可以提高信号传输距离和质量。

调制技术

调制技术是将需要传输的信息转换成适合在水下环境中传播的信号的过程。常见的调制技术包括频移键控调制（FSK）、相移键控调制（PSK）和正交频分复用（OFDM）等。通过合理选择调制方式，可以提高抗干扰能力和传输速率。

编码技术

编码技术是将数字信号转换成模拟信号或其他形式的信号，再进行传输的过程。常见的编码技术包括差分编码、调幅编码和Turbo编码等。编码技术可以提高传输的可靠性和容错能力。

应用

水下无线传输方案在许多领域都有广泛的应用。 海洋研究

水下无线传输方案在海洋研究中发挥重要作用。科研人员可以通过水下传输方案将潜水器或传感器采集的数据传回陆地，以便分析和研究海洋生物、海洋地质和海洋环境等。

海底油田开发

水下无线传输方案在海底油田开发中起到关键作用。通过水下传输方案，工程人员可以监控油井和设备的状态，并实时传输数据到岸上的控制中心，以便做出及时的调整和决策。

水下机器人

水下无线传输方案在水下机器人领域有着广泛的应用。水下机器人可以通过水下传输方案与地面操作员进行实时通信，完成各种任务，例如海洋资源开发、海上救援和水下探险等。
