九鼎制冷机组说明书

※安全守则：为避免由于操作不当引起的设备异常，请认真阅读本操作说明，并严格按照说明中的操作方法执行。

◆本机组为2台压缩机并联运行控制设备采用plc加人机界面，操作方便，可靠性高，易于检修和维护。

◆控制原理简介：◇压缩机能量调节控制：启动时，检测系统吸气压力，当系统吸气压力大于设定值时，压缩机输出容量加大，压缩机开始加载，反之，当吸气压力小于设定值时，压缩机输出容量减小，压缩机开始减载。

◇蒸发冷控制：机组启动时，检测系统排气压力，当系统排气压力大于设定值时，加载蒸发冷水泵和风机，反之当系统排气压力小于设定值时，减载蒸发冷水泵和风机。

◇油冷水泵控制：机组启动后，系统检测油温度，当油温大于设定值时，启动油冷水泵；当油温小于设定值时，停止油冷水泵。

◆控制箱元件布置：◇控制箱面板布置如下图所示:◆功能介绍：◇触摸屏---操作机组运行，显示机组运行状态，对机组运行的参数设定等。

◇复位按钮---当机组运行中出现故障时，使其复位到正常状态，手动操作状态时，复位按钮无效。

◇急停按钮---当机组运行中需要紧急停止时，停止机组的运行。

◇工作指示灯显示机组当前的工作状态。

◆操作介绍：◇复位按钮：按下后清除触摸屏中的故障信息，并使机组重新启动。

◇急停按钮：用于紧急情况下，停止机组的运行。

当设备出现故障并可能危及到设备或者人身安全的情况下，按下急停按钮，使机组停止运行。

◇触摸屏：开机时，界面如图所示：分为5个页面，分别为运行状态、参数设定、报警记录、趋势图，数据记录。

如下图所示：按下按钮进入对应的操作界面。

□参数设定：当机组运行前，需要进行参数设定。

如下图所示：点击参数输入框，会出现数值输入键盘，在键盘中输入参数值后，按下确定按钮。

只有登录后才能进行参数设定等操作。

参数详解：●低压压力上限：当系统低压压力值大于设定值时，压缩机输出容量增加。

●低压压力下限：当系统低压压力值小于设定值时，压缩机输出容量减小。

当系统压力介于上下限之间时，压缩机正常运行。

冷库设备使用说明书一、概述冷库设备是一种用于存储和保持物品低温状态的设备，广泛应用于食品冷藏、医疗冷链、化学物品冷冻等领域。

本使用说明书旨在帮助用户正确操作和维护冷库设备，确保其正常工作和延长使用寿命。

二、安全须知1. 在使用冷库设备之前，请务必阅读本使用说明书，并按照指示进行操作。

2. 在操作冷库设备之前，请确保已经了解并掌握相关安全知识，如电气安全、防火安全等。

3. 严禁将未经许可的物品放入冷库内，以免影响设备性能或导致安全事故。

4. 在操作和维护冷库设备时，请戴上适当的安全防护装备，如手套、眼镜等。

三、设备安装1. 在安装冷库设备之前，请先选择一个合适的安装地点，并确保该地点具备良好的通风条件。

2. 在安装过程中，确保设备与周围环境的距离满足安全间距要求，避免堵塞通风口或影响热交换效果。

3. 在连接电源前，检查设备电源线是否完好无损，避免触电事故的发生。

4. 在安装完成后，检查设备各部件是否固定牢靠，并进行功能测试，确保设备正常运行。

四、操作指南1. 打开冷库设备电源开关，待设备启动完毕后，可以进行下一步操作。

2. 根据需要，调节冷库设备的温度和湿度，确保符合存储物品的要求。

3. 将需要存储的物品整齐地放置在冷库内，避免堆放过高或堵塞通风孔。

4. 定期监测冷库设备的运行情况，如温度、湿度、压力等指标。

如发现异常情况，请及时联系售后服务人员进行处理。

5. 在操作冷库设备时，严禁随意更改设备参数或进行未经授权的维修，以避免损坏设备或导致安全风险。

五、维护保养1. 定期清洁冷库设备，保持设备内外的清洁卫生。

2. 定期检查设备电源线和电气连接是否松动或损坏，确保电气安全。

3. 根据设备规定，定期更换过滤器、密封件等易损件，确保设备的正常运行。

4. 在设备长时间不使用时，应关闭电源开关，并进行设备的定期检查和维护，以防止设备长时间闲置导致故障发生。

5. 如果设备发生故障或异常情况，请及时与售后服务人员联系，切勿擅自进行维修以避免安全风险的发生。

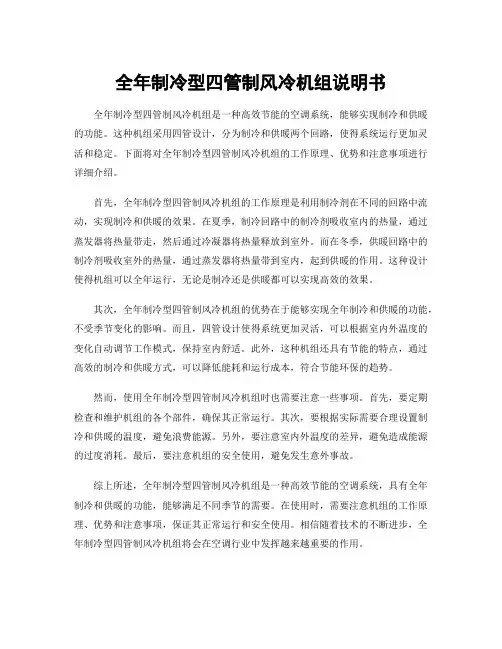

全年制冷型四管制风冷机组说明书全年制冷型四管制风冷机组是一种高效节能的空调系统，能够实现制冷和供暖的功能。

这种机组采用四管设计，分为制冷和供暖两个回路，使得系统运行更加灵活和稳定。

下面将对全年制冷型四管制风冷机组的工作原理、优势和注意事项进行详细介绍。

首先，全年制冷型四管制风冷机组的工作原理是利用制冷剂在不同的回路中流动，实现制冷和供暖的效果。

在夏季，制冷回路中的制冷剂吸收室内的热量，通过蒸发器将热量带走，然后通过冷凝器将热量释放到室外。

而在冬季，供暖回路中的制冷剂吸收室外的热量，通过蒸发器将热量带到室内，起到供暖的作用。

这种设计使得机组可以全年运行，无论是制冷还是供暖都可以实现高效的效果。

其次，全年制冷型四管制风冷机组的优势在于能够实现全年制冷和供暖的功能，不受季节变化的影响。

而且，四管设计使得系统更加灵活，可以根据室内外温度的变化自动调节工作模式，保持室内舒适。

此外，这种机组还具有节能的特点，通过高效的制冷和供暖方式，可以降低能耗和运行成本，符合节能环保的趋势。

然而，使用全年制冷型四管制风冷机组时也需要注意一些事项。

首先，要定期检查和维护机组的各个部件，确保其正常运行。

其次，要根据实际需要合理设置制冷和供暖的温度，避免浪费能源。

另外，要注意室内外温度的差异，避免造成能源的过度消耗。

最后，要注意机组的安全使用，避免发生意外事故。

综上所述，全年制冷型四管制风冷机组是一种高效节能的空调系统，具有全年制冷和供暖的功能，能够满足不同季节的需要。

在使用时，需要注意机组的工作原理、优势和注意事项，保证其正常运行和安全使用。

相信随着技术的不断进步，全年制冷型四管制风冷机组将会在空调行业中发挥越来越重要的作用。

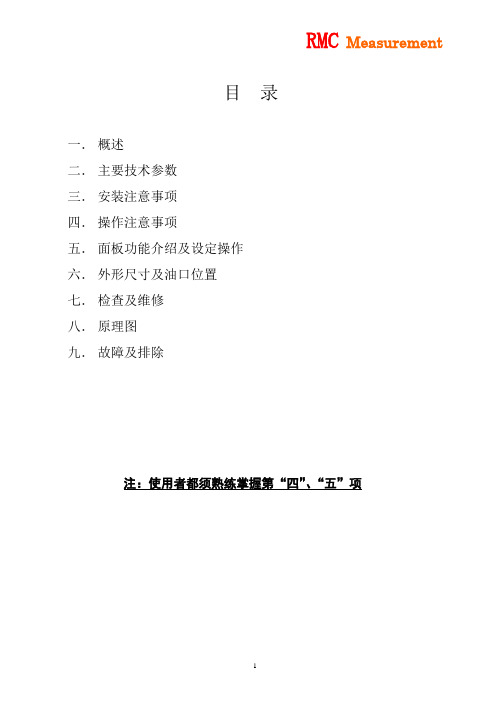

目录一．概述二．主要技术参数三．安装注意事项四．操作注意事项五．面板功能介绍及设定操作六．外形尺寸及油口位置七．检查及维修八．原理图九．故障及排除注：使用者都须熟练掌握第“四”、“五”项一、概述本装置是以冷却油液为主要目的的液体冷却机，使用于需要降低并保持润滑油或液压油温度的各类设备和装置，如精密磨床、数控机床，加工中心、静压轴承等。

本机由制冷系统，油液循环系统和自动控制系统三部分组成。

制冷系统采用进口全封闭制冷压缩机，油液循环系统由油泵及压力控制器、输油管路所组成。

自动控制系统采用智能化温度控制器加电气自动控制系统，整机具有操作方便，运转安全可靠的优点。

本产品的性能达到国外同类产品的水平，是理想的液体冷却机。

二、主要技术参数1、本机的安装位置应符合以下要求：1）地面应平坦坚固；2）避免直接日晒并远离热源；3）低湿度、通风良好的环境，环境温度低于45℃；4）便于连接电源及油管；5）少粉尘、油雾的环境；6）在进、出油孔0.5米范围内不应堆放其他物品。

2、油管压力1）吸油侧——-30～OKPa（真空度）；2）在油管系统中不应增加不必要的阀件，否则，将增加油路压降；3）管路连接应密封，以防空气渗入及油的流失。

3、进油过滤器油路滞留杂质不仅会降低机组制冷量，而且会引起压缩机及油泵的故障，因此，用户必须在吸油口处附加一个吸油过滤器，以保证本机可靠工作；吸油管和过滤器的总阻力不应大于30KPa。

附电气电源接线图：油路未接入油箱时，本制冷机不能启动运行（否则，会损坏油泵）；防止空气进入油路系统。

如果空气混入，将产生噪音，且流量减少；油泵开始启动时，必须先空载运行10-15分钟，待油系统中空气排净后再加载运行；用户根据需要可在规定的工况范围内设定调整油温；制冷系统、油泵故障时，报警灯亮，同时显示屏显相应的故障代码。

压缩机停止运转。

根据故障代码将相应的故障排除，然后断掉主电源。

机组才能重新启动。

五、面板功能介绍及设定操作（一）、面板功能介绍1、数码管显示屏通过三位红色LED数码管，可分别显示：1)用作“温差控制”方式时，可显示油温和室温即时的测量值；2)当用作“定温单冷”、“定温冷暖”模式时，可显示油温即时的测量值和油温的制冷设定值；3)十四个设定项；4)显示故障代码。

制冷机操作指导书IDCG.107.CHWork In structi on 作业指导Busin ess & In dustry ServicesSUMMARY OF CHANGES 变更信息初始编制PURPOSE 目的确保制冷设备运作正常，保证数据中心供冷的可靠性;SCOPE范围DESCRIPTION 描述制冷机操作指导书目的保证制冷主机正常运行，提高供冷可靠性，确保办公楼、实验室正常的舒适环境。

使用范围适用于北京先正达项目办公楼的B1F 冷冻机房内的开利离心制冷主机1# 2#三定义将具有较低温度的被冷却物体的热量转移给环境介质从而获得冷量的机器。

从较低温度物体转移的热量习惯上称为冷量。

制冷机内参与热力过程变化（能量转换和热量转移）的工质称为制冷剂。

开利Carrier 离心机组包括压缩机（带整体式增速齿轮）、封闭式离心电机、冷凝器、蒸发器和流量控制室，彩色图像控制中心等。

四职责部门/岗位工作职责经理/主管进行不定期检查督导。

工程部全面负责系统设备的日常运行和检查工作和对制冷机维保商定期检修、维护保养工作的监督。

指定设备责任人空调运行值班人员负责设备的日常运行及巡视检查。

安全鞋、绝缘垫、接地线、验电笔、、防护手套、护目镜、耳塞、LOTO六方法及过程控制6.1生产产家、型号及参数生产产家：上海合众一开利空调设备有限公司北京办事处联系电话：137******** 汪晓东型号：CVGF650额定制冷量：600冷吨制冷剂：R134a现场电源：380-3-50 系统设计压力：1.67KPa 满载电流：1011A 断路器最大电流：1600A6.2示意图文件类型：设备操作指导书编号 K-001 版本 A/01文件标题：开利离心式制冷机生效 2014.5.15 编写/修改部门：运作支持部编写 *** 使用部门：ARAMARK***项目工程部审核 ***J电机腔体压缩机显示模块蒸发器冷凝器1# 2#制冷机分别有各自的控制柜6.3工作原理高压液态制冷剂低尽液态佩冷剂廿油卜｝\伐."月4》希罠■W/L■■曲Z冷水机组的运行由先进的微电脑控制中心来控制，冷水机组的运行状态、温度、压力等信息可以从显示屏上读出。

制冷设备操作说明书一、前言欢迎使用本制冷设备操作说明书。

本手册旨在为您提供准确、详细的操作指南，帮助您正确使用制冷设备并确保其安全性和性能。

二、安全须知在使用本制冷设备之前，请务必仔细阅读以下安全须知，并确保操作人员严格遵守，以防止潜在的危险：1. 在操作设备之前，确保所有操作人员已经接受过相关的安全培训，并具备操作所需的资质和技能。

2. 请使用专用的个人防护装备，如手套、护目镜等，以确保进行操作时的人身安全。

3. 切勿擅自改动设备的电源线、接头或任何其他零部件。

如果发现任何损坏或异常情况，请立即停止使用并联系专业技术人员进行维修。

4. 在进行清洁或维护工作时，请务必先将设备断电，并确保设备冷却完全后才能进行操作。

5. 请勿将易燃、易爆物品放置在设备附近，以防止火灾或爆炸危险。

三、设备介绍1. 设备外观本制冷设备外观简洁大方，整体呈矩形箱体结构，由金属材料制成，具有良好的强度和耐腐蚀性。

2. 设备配件本制冷设备配备以下配件：- 制冷压缩机：用于提供制冷设备所需的压缩制冷剂；- 蒸发器：通过制冷剂与空气的热交换，实现制冷效果；- 冷凝器：用于将制冷剂释放的热量排出设备；- 控制面板：用于设定和监控设备的工作参数。

四、操作步骤1. 开机准备a. 确保设备已连接到可靠的电源，并检查电源线是否损坏。

b. 打开设备的控制面板，并确认设备处于停机状态。

2. 设定参数a. 使用控制面板上的按键或旋钮，设定所需的制冷温度和制冷时间。

b. 根据具体需求，调整其他参数，如风速、湿度等。

3. 启动设备a. 按下控制面板上的启动按钮，设备将开始工作。

b. 在设备运行期间，请密切关注设备的运行状态，确保一切正常。

4. 关机操作a. 当工作完成或需要停止设备时，按下控制面板上的停止按钮，设备将停止运行。

b. 关闭电源，并确保设备完全停止工作后，方可进行下一步骤。

五、清洁与维护1. 清洁操作a. 在清洁设备之前，请断开电源并等待设备完全冷却。

天津冰乐制冷公司风冷冷凝制冷压缩机组水冷冷凝制冷压缩机组单机双级制冷压缩机组制冷操作使用说明书北京天津冰乐制冷公司制冷工程技术有限公司目录机组简介 (3)一到货验收 (3)图 1 天津冰乐制冷公司单机制冷压缩机组及单机双级制冷压缩机组型号标识 (4)二设备吊装 (4)三设备安装 (4)1 设备位置 (4)图2 天津冰乐制冷公司制冷压缩机组安装距墙最小位置图 (4)2 设备防震 (5)3 电气安装要求 (5)4 机房通风要求 (5)四制冷管路连接 (5)1 机组高于蒸发器的情况 (6)图3 天津冰乐制冷公司机组高于蒸发器做法示意图 (6)2 机组低于蒸发器的情况 (6)图4 天津冰乐制冷公司机组低于蒸发器做法示意图 (6)3 冷凝器的连接 (7)4 制冷管路支撑 (7)图5 天津冰乐制冷公司制冷管道支撑架绝热做法示意图 (7)5 制冷管路绝热 (7)图6 天津冰乐制冷公司制冷系统直管段接口处保温做法示意图 (7)6 焊接 (7)7 泄压管连接 (8)五系统电气连接 (8)图7 天津冰乐制冷公司风冷冷凝制冷压缩机组接线端子示意图 (8)图8 天津冰乐制冷公司水冷冷凝制冷压缩机组接线端子示意图 (8)六系统保证（质保说明） (8)七设备检查 (9)1 正压检漏 (9)2 抽空检漏 (9)八系统操作说明 (10)图9 天津冰乐制冷公司风冷冷凝制冷系统流程示意图………………………………………10图10 天津冰乐制冷公司水冷冷凝制冷系统流程示意图 (10)1.抽真空 2.真空加氟 (11)3.运行加氟 4.收氟 (11)5.润滑/油位检查及补油和换油 (11)九开机程序 (12)<1> 开机前检查事项: (12)<2>开机运行: (12)<3>做好制冷系统运行纪录:《制冷机组运行纪录表》 (12)十维护保养: (13)十一、故障与原因及排除方法：（故障分析表） (14)制冷压缩机组，是制冷系统的“心脏”。

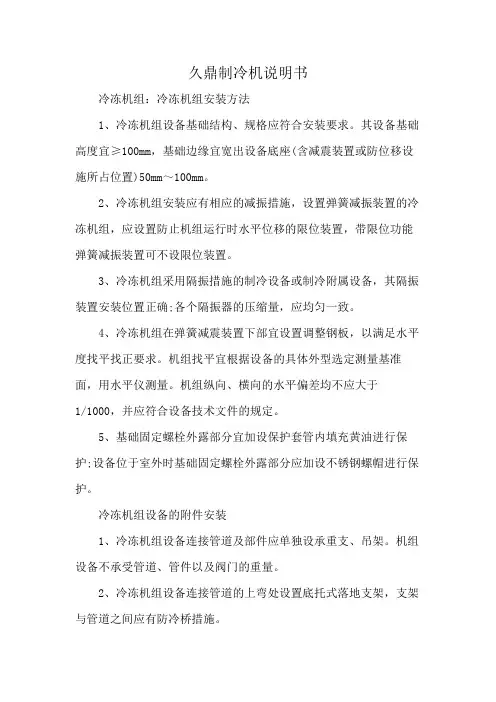

久鼎制冷机说明书冷冻机组：冷冻机组安装方法1、冷冻机组设备基础结构、规格应符合安装要求。

其设备基础高度宜≥100mm，基础边缘宜宽出设备底座(含减震装置或防位移设施所占位置)50mm～100mm。

2、冷冻机组安装应有相应的减振措施，设置弹簧减振装置的冷冻机组，应设置防止机组运行时水平位移的限位装置，带限位功能弹簧减振装置可不设限位装置。

3、冷冻机组采用隔振措施的制冷设备或制冷附属设备，其隔振装置安装位置正确;各个隔振器的压缩量，应均匀一致。

4、冷冻机组在弹簧减震装置下部宜设置调整钢板，以满足水平度找平找正要求。

机组找平宜根据设备的具体外型选定测量基准面，用水平仪测量。

机组纵向、横向的水平偏差均不应大于1/1000，并应符合设备技术文件的规定。

5、基础固定螺栓外露部分宜加设保护套管内填充黄油进行保护;设备位于室外时基础固定螺栓外露部分应加设不锈钢螺帽进行保护。

冷冻机组设备的附件安装1、冷冻机组设备连接管道及部件应单独设承重支、吊架。

机组设备不承受管道、管件以及阀门的重量。

2、冷冻机组设备连接管道的上弯处设置底托式落地支架，支架与管道之间应有防冷桥措施。

3、阀门安装前应进行强度和严密性试验，其安装位置、方向和高度应符合设计要求;水平管道上的阀门的手柄不应朝下，垂直管道上的阀门手柄应朝向便于操作的地方。

4、流量开关宜安装在机组出水管的直线管道上，其两边须有5倍管径的直线行程，管道中液流方向需要与控制器上箭头方向相一致。

其接线端子应在易于接线的位置。

5、冷冻机组在管道上安装取源部件的开孔和焊接工作，需要在管道防腐、衬里和压力试验前进行。

安装取源部件，不应在焊缝及距其边缘小于1/2管径位置上开孔及焊接。

6、温度取源部件与管道相互垂直安装时，取源部件轴线应与管道轴线垂直相交;温度取源部件与管道呈倾斜角度安装时，宜逆向流体介质流向，取源部件轴线应与管道轴线相交。

7、空调水压力取源部件宜安装在管道的中下半部，且应与管道的水平中线呈0°～45°夹角的范围内。

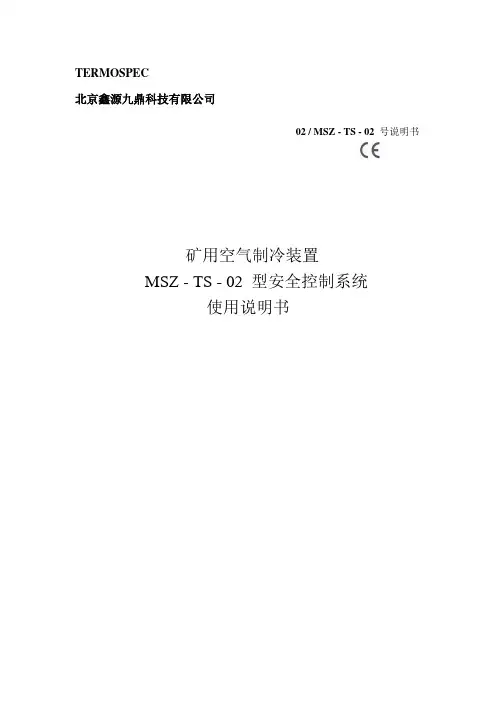

TERMOSPEC北京鑫源九鼎科技有限公司02 / MSZ - TS - 02 号说明书矿用空气制冷装置MSZ - TS - 02 型安全控制系统使用说明书MSZ - TS - 02 型安全控制处理系统是带有冷凝器闭合回路或者敞开回路的矿用制冷机的安全控制处理系统。

在该说明书中被称为或者简称系统。

MSZ - TS – 0*系统适用于所有的TS系列直冷式矿用制冷机制冷机组工作时，安全控制系统根据来自安全保护装置的二进制（数字）和模拟信号、以及辅助设备接通（或断开）的双态信号，自动控制制冷机组的工作状态。

当任意一个安全保护装置动作或者辅助设备的驱动断开时，控制器断开空气压缩机，并在MDJ 6001控制器的箱体上的LCD 显示器（希腊字母数字液晶显示器）显示断开的原因。

同时显示有关双态传感器状态、模拟温度计状态、制冷机的状态、以及检测线路中出现短路时的故障状态。

１．１．安全控制处理系统组件的标示系统设备的主要组件用铭牌进行标示，铭牌上包含如下数据：１．MDJ 6001 安全控制器的生产厂家的名称和地址及SRT/i/TB-E(1)安全控制箱的生产厂家的名称和地址。

２．设备的名称和型号。

３．出厂号码和生产年份。

４． SRT/i/TB-E(1)安全控制箱的输入电压Ui 和输入电流Ii，以及控制器的输入参数Uo 和Io。

５．安全防爆标示–符号 I M2，EExibI.６．标示和单位号码1．1．1．安全控制箱系统的铭牌安装在制冷机上或者安装在SRT/i/TB-E （1）型控制箱上。

OBAC 05 ATEX 326 1461另外安全控制箱上附加如下标示牌：如果安全控制箱没有安装在紧邻安全控制器旁边的制冷机设备上，则此安全控制箱上安有故障开关（安全开关）。

这种控制箱的型号为SRT/i/TB-El，故障开关上带有写有“故障开关”的标牌。

1．1．2．安全控制器MDJ Elektronie 公司生产的MDJ 6001 安全控制器属于M1 组别的设备（或者Ｍ２组别设备，根据安全火花电源的参数决定），具有符合ATEX KDB 05ATEX 217的合格证，其标示和结构特点为 I M1，EEx ia I。

制冷设备操作手册说明书1. 简介制冷设备操作手册是为了提供使用者对于制冷设备操作方法的详细说明和指导。

本手册涵盖了制冷设备的基本知识、操作要点以及遇到问题的处理方法，旨在帮助使用者正确操作和维护制冷设备，确保设备的正常运行并延长其使用寿命。

2. 设备安装与准备2.1 设备安装在进行制冷设备的安装之前，使用者需要确认设备安放位置是否符合要求，并确保设备周围有足够的空间保证空气流通。

同时，需要检查设备的电源供应是否符合要求，并牢固连接设备与电源。

2.2 设备准备在启动制冷设备之前，使用者需要确保设备内没有任何杂质和异物，并对设备进行一次简单的外观检查，以确保设备没有受到损坏。

另外，还需检查设备的控制面板和开关是否正常工作。

3. 制冷设备操作3.1 启动设备首先，使用者需要按照设备的操作启动流程，逐步打开设备的电源，并按照设备控制面板的指示进行操作。

需要注意的是，启动设备时应该逐渐升高设备的负荷和温度，以保证设备的正常运行。

3.2 调节温度在设备运行期间，使用者需要随时关注设备的温度情况，并按照实际需要进行调节。

在调节温度时，可以根据设备的控制面板进行操作，或者通过外部温度调节器进行调节。

3.3 设备保养定期对制冷设备进行保养是确保设备正常运行的重要环节。

使用者应该按照设备操作手册中提供的保养指导进行操作，包括清洁设备内部和外部的杂质，检查设备的各个部件是否正常，以及更换使用寿命到期的部件。

4. 常见问题与处理方法4.1 设备无法启动若设备无法启动，使用者首先应检查设备电源是否正常连接，并确保电源供应符合要求。

若电源正常，可以检查设备的保险丝和开关是否损坏，并及时更换。

4.2 设备温度异常若设备的温度异常，使用者可以首先检查设备的控制面板设置是否正确，并调整温度控制器。

如果问题仍然存在，可以联系设备的售后服务中心，寻求技术人员的帮助。

4.3 设备噪音过大设备运行过程中出现噪音过大的情况，使用者可以首先检查设备周围是否有异物或杂质，将其清除。
