时域和频域介电谱

频域介电谱
频域介电谱（Frequency Domain Dielectric Spectroscopy，简称FDS）是一种用于测量物质介电常数随频率变化的电磁波技术。

它主要测量物质在电场作用下的极化程度，进而推导出物质的介电常数。

频域介电谱的原理是，将物质放置在一个电容器的电极板之间，然后施加不同频率的电信号。

随着频率的变化，电极板之间的电场也会发生变化，从而引起物质的极化。

通过测量电极板之间的电容变化，可以计算出物质的介电常数。

频域介电谱可以用于研究物质的分子结构和性质，如聚合物、生物大分子、纳米材料、电解质溶液等。

它可以提供物质的介电性能、松弛现象、相变温度等信息，对于材料研究和开发具有重要意义。

频域介电谱原理分析及其在油纸绝缘诊断上的应用频域介电谱法可在较窄频带及较低电压下测量，具有抗干扰性能强，且携带信息丰富等优势，更适用于大型电力设备的现场检测。

本文分析了频域介电谱原理及Debye模型的介电响应相关理论，并简要介绍频域介电谱在油纸绝缘诊断上的应用。

标签：频域介电谱；介电常数；介质损耗0 引言在微观和更广泛的宏观领域中，每种绝缘材料内部都是由正负电荷相互平衡的分子构成，一旦对电介质两端施加电压，夹在电极间的电介质内部发生弹性位移[1]，并在电介质表面产生偶极子取向现象，且在宏观上显示电性，这种现象称为电介质的极化。

1 频域介电谱绝缘诊断原理2 线性绝缘系统的等效扩展Debye模型图1为线性绝缘系统的等效扩展Debye模型，在外加电场作用下，任何电介质都会发生介电现象，油纸绝缘的松弛极化程度能够直接反应其老化信息，进而可通过Debye模型中电阻和电容的参数变化来评估变压器油纸绝缘的老化状态。

当其它参数均为已知时，式（2-2）到（2-4）是仅依赖于频率的代数方程，可知频率是直接影响电介质复电容、复介电常数和介质损耗因数的参数值。

3 频域介电谱在油纸绝缘诊断上的应用频域介电谱法是基于频域分析的测量方法，在频域内，通过外加正弦电压，利用介质在交流电压下的极化特性，测量流过绝缘试品的电流峰值和相位，得到不同频率下的损耗因数、相对介电常数和复电容等值。

从图2中可以看出，随着频率的降低，介质损耗因数逐渐增大[4]。

油纸中水份含量的增减和老化程度的大小将直接影响曲线高频和低频处发生上下平移，随着老化程度的加深，油的电导率也随之增大，導致曲线中段向右平移。

4 结论本文介绍了频域介电谱原理、Debye模型的介电响应相关理论和其在油纸绝缘诊断上的应用。

利用电介质极化理论来具体分析油纸绝缘老化状态，应用介电谱理论理解其老化机理，并逐步应用到现场检测，对油浸式电力变压器等高压设备的绝缘诊断具有深远意义。

参考文献：[1]杜乾栋，吴治诚等.气—固绝缘分界面电荷积聚模型及数值计算[J].高压电器，2017，53（02）：14-18.作者简介：戴静（1988-），女，北京人，硕士研究生，工程师，主要研究方向：基于介电谱分析的变压器油绝缘诊断技术。

一、模拟信号的概念模拟信号是一种连续变化的信号，它可以在一定范围内任意取值。

模拟信号可以用数学函数形式表示，例如正弦波、余弦波等。

模拟信号可以是声音、图像、视瓶等各种形式的信号，它们都可以被表示为连续的波形。

二、时域分析1. 时域是指信号随时间变化的情况。

对模拟信号进行时域分析，主要是对信号的振幅、频率、相位等特征进行分析。

2. 时域分析可以用波形图来表示信号随时间的变化。

波形图可以直观地反映信号的幅度和波形，并且可以通过观察波形图来判断信号的周期性、稳定性等特征。

三、频域分析1. 频域是指信号在频率上的特性。

对模拟信号进行频域分析，主要是对信号的频率成分进行分析，包括信号的频谱、频率分量等。

2. 频域分析可以用频谱图来表示信号的频率成分。

频谱图可以直观地反映信号中各个频率成分的强弱，并且可以通过观察频谱图来识别信号中的主要频率成分及其分布规律。

四、时频域分析1. 时频域分析是对信号在时域和频域上进行联合分析。

它可以同时反映信号随时间变化的情况和在频率上的特性。

2. 时频域分析可以用时频谱图来表示信号在时域和频域上的特性。

时频谱图可以直观地反映信号在不同时间和频率上的能量分布情况，从而全面地揭示信号的动态特性。

总结：模拟信号的时域、频域和时频域分析，可以为我们深入了解信号的动态特性和频率成分提供重要的手段，从而为信号处理、通信系统设计等领域提供有力的支撑。

通过对模拟信号的时域、频域和时频域特性的分析，可以更好地理解和应用模拟信号的各种处理技术，推动相关领域的发展和进步。

对于模拟信号的时域、频域和时频域分析，我们还可以进一步深入了解各个分析方法的原理和应用。

我们来看一下时域分析的原理和应用。

时域分析是在时域上对信号进行分析，主要关注信号随时间变化的特性。

时域分析的核心是信号的波形，通过观察信号的波形可以获得信号的振幅、频率、相位等信息。

在实际应用中，时域分析常常用于信号的时序特征识别、波形重构、滤波器设计等方面。

太赫兹时域光谱与频域光谱研究综述曹灿;张朝晖;赵小燕;张寒;张天尧;于洋【摘要】近年来太赫兹技术因其重要的理论研究价值和广泛的应用前景引起了科学界的普遍关注.太赫兹光谱技术作为太赫兹科学发展的主要方向之一,可分为频域光谱与时域光谱两种.它的出现解决了太赫兹波段下无法产生宽带辐射源的难题,使得光谱学上存在的太赫兹断层得以填补.随着这项技术的发展,对太赫兹波段下物质特性的研究也逐步拓展到生物医学、材料、通信、安检为代表的各个领域.从产生原理、性能特点、应用领域等方面对两种光谱进行比较,进而阐述了两种太赫兹光谱的优缺点以及其应用优势.【期刊名称】《光谱学与光谱分析》【年(卷),期】2018(038)009【总页数】12页(P2688-2699)【关键词】太赫兹光谱;频域;时域;发射器与探测器;性能特点;应用领域【作者】曹灿;张朝晖;赵小燕;张寒;张天尧;于洋【作者单位】北京科技大学自动化学院 ,北京 100083;北京市工业波谱成像工程技术研究中心 ,北京 100083;北京科技大学自动化学院 ,北京 100083;北京市工业波谱成像工程技术研究中心 ,北京 100083;北京科技大学自动化学院 ,北京 100083;北京市工业波谱成像工程技术研究中心 ,北京 100083;北京市工业波谱成像工程技术研究中心 ,北京 100083;北京科技大学计算机与通信工程学院 ,北京 100083;北京科技大学自动化学院 ,北京 100083;北京市工业波谱成像工程技术研究中心 ,北京 100083;北京科技大学自动化学院 ,北京 100083;北京市工业波谱成像工程技术研究中心 ,北京 100083【正文语种】中文【中图分类】O433引言太赫兹(Tera Hertz)波一般指频率在0.1～10 THz之间的电磁波，其波长大概在0.03～3 mm范围内，介于微波与红外之间。

该波段在电磁波谱中所处位置特殊，相关理论介于宏观电磁学与微观光子学之间的过渡区[1]。

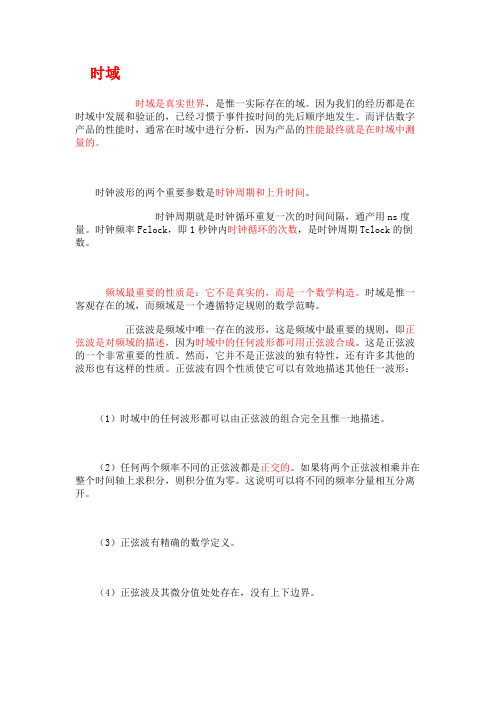

时域时域是真实世界，是惟一实际存在的域。

因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。

而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。

时钟波形的两个重要参数是时钟周期和上升时间。

时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。

时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。

频域最重要的性质是：它不是真实的，而是一个数学构造。

时域是惟一客观存在的域，而频域是一个遵循特定规则的数学范畴。

正弦波是频域中唯一存在的波形，这是频域中最重要的规则，即正弦波是对频域的描述，因为时域中的任何波形都可用正弦波合成。

这是正弦波的一个非常重要的性质。

然而，它并不是正弦波的独有特性，还有许多其他的波形也有这样的性质。

正弦波有四个性质使它可以有效地描述其他任一波形：（1）时域中的任何波形都可以由正弦波的组合完全且惟一地描述。

（2）任何两个频率不同的正弦波都是正交的。

如果将两个正弦波相乘并在整个时间轴上求积分，则积分值为零。

这说明可以将不同的频率分量相互分离开。

（3）正弦波有精确的数学定义。

（4）正弦波及其微分值处处存在，没有上下边界。

使用正弦波作为频域中的函数形式有它特别的地方。

若使用正弦波，则与互连线的电气效应相关的一些问题将变得更容易理解和解决。

如果变换到频域并使用正弦波描述，有时会比仅仅在时域中能更快地得到答案。

时域与频域的互相转换时域分析与频域分析是对模拟信号的两个观察面。

时域分析是以时间轴为坐标表示动态信号的关系；频域分析是把信号变为以频率轴为坐标表示出来。

一般来说，时域的表示较为形象与直观，频域分析则更为简练，剖析问题更为深刻和方便。

时域与频域的对应关系是：时域里一条正弦波曲线的简谐信号，在频域中对应一条谱线，即正弦信号的频率是单一的，其频谱仅仅是频域中相应f0频点上的一个尖峰信号。

按照傅里叶变换理论：任何时域信号，都可以表示为不同频率的正弦波信号的叠加。

时域谱和频域谱
时域谱和频域谱是信号处理中常用的两种分析方法，它们可以用来描述信号在时间和频率上的变化规律。

时域谱是指信号在时间轴上的波形分布。

通过对信号在时间上的采样和量化，可以得到时域谱的表示形式。

时域谱通常用图像来表示，其中横轴代表时间，纵轴表示信号的幅度或功率。

时域谱可以用来描述信号的波形特征，如振幅、频率、周期等。

频域谱是指信号在频率域上的分布情况。

它描述了信号在不同频率下的幅度和相位信息。

频域谱通常用傅里叶变换来得到，它将信号从时域转换到频域。

频域谱可以用来描述信号的频谱特征，如频率分布、频率响应等。

时域谱和频域谱是相互关联的，它们可以通过傅里叶变换相互转换。

在信号处理中，时域谱和频域谱经常用来进行信号滤波、降噪、特征提取等任务。

- 1 -。

时域与频域概念总结最近在上数字图像处理，时域和频域的概念我没有直观的概念，搜索一下，归纳如下：1.最简单的解释频域就是频率域，平常我们用的是时域，是和时间有关的，这里只和频率有关，是时间域的倒数。

时域中，X轴是时间，频域中是频率。

频域分析就是分析它的频率特性！2. 图像处理中：空间域，频域，变换域，压缩域等概念！只是说要将图像变换到另一种域中，然后有利于进行处理和计算比如说：图像经过一定的变换（Fourier变换，离散yuxua DCT 变换），图像的频谱函数统计特性：图像的大部分能量集中在低，中频，高频部分的分量很弱，仅仅体现了图像的某些细节。

2.离散傅立叶变换一般有离散傅立叶变换和其逆变换3.DCT变换示波器用来看时域内容，频普仪用来看频域内容时域是信号在时间轴随时间变化的总体概括。

频域是把时域波形的表达式做傅立叶变化得到复频域的表达式，所画出的波形就是频谱图。

是描述频率变化和幅度变化的关系。

时域做频谱分析变换到频域;空间域做频谱分析变换到波数域;信号通过系统，在时域中表现为卷积，而在频域中表现为相乘。

无论是傅立叶变换还是小波变换，其实质都是一样的，既：将信号在时间域和频率域之间相互转换，从看似复杂的数据中找出一些直观的信息，再对它进行分析。

由于信号往往在频域比有在时域更加简单和直观的特性，所以，大部分信号分析的工作是在频域中进行的。

音乐——其实就是时/频分析的一个极好例子，乐谱就是音乐在频域的信号分布，而音乐就是将乐谱变换到时域之后的函数。

从音乐到乐谱，是一次傅立叶或小波变换；从乐谱到音乐，就是一次傅立叶或小波逆变换。

时域（时间域）——自变量是时间,即横轴是时间,纵轴是信号的变化。

其动态信号x（t）是描述信号在不同时刻取值的函数。

频域（频率域）——自变量是频率,即横轴是频率,纵轴是该频率信号的幅度,也就是通常说的频谱图。

频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

对信号进行时域分析时，有时一些信号的时域参数相同，但并不能说明信号就完全相同。

时域与频谱转化的关系
时域与频谱转化是数字信号处理领域中非常重要的概念。

时域指的是信号在时间上的变化，而频域则是信号在频率上的变化。

这两个概念之间存在着密切的关系。

在数字信号处理中，通常会用到离散傅里叶变换（DFT）和快速傅里叶变换（FFT）来实现时域到频域的转化。

通过这种方式，我们可以将时域信号转换为频域信号，进而分析信号的频率成分。

同时，我们也可以通过傅里叶逆变换（IDFT）将频域信号转换为时域信号，这样我们就可以还原出原始的信号波形。

时域与频谱转化的关系还可以通过滤波器来理解。

在时域中，我们可以设计一个滤波器来对信号进行滤波，而在频域中，滤波器的作用是对信号的频率成分进行过滤。

因此，我们可以通过时域和频域之间的转化来设计出合适的滤波器，从而实现对信号的处理和分析。

总的来说，时域与频谱转化是数字信号处理中非常重要的概念，它们之间存在着密切的关系，可以帮助我们对信号进行分析和处理。

- 1 -。

时域频域概论以时域频域概论为标题，本文将介绍时域和频域的基本概念及其在信号处理中的应用。

时域和频域是信号处理领域中两个重要的概念。

时域指的是信号随时间变化的情况，而频域则描述了信号在频率上的特性。

在时域中，信号的变化是通过时间来表示的。

我们可以通过观察信号在不同时间点的幅值来了解信号的变化情况。

时域分析可以帮助我们研究信号的时序特性，例如信号的振幅、频率、相位等。

通过对时域信号的分析，我们可以获得信号的波形图，从而直观地了解信号的变化趋势。

而在频域中，信号的变化是通过频率来表示的。

我们可以通过对信号进行傅里叶变换来将信号从时域转换到频域。

频域分析可以帮助我们研究信号在不同频率上的能量分布情况。

通过对频域信号的分析，我们可以获得信号的频谱图，从而了解信号在不同频率上的成分和强度。

时域和频域是相互转换的。

通过傅里叶变换，我们可以将时域信号转换为频域信号；而通过傅里叶逆变换，我们可以将频域信号转换回时域信号。

时域和频域的转换为信号处理提供了一种有效的方法，可以在不同领域中得到广泛的应用。

在信号处理中，时域和频域分析都有其独特的优势和适用范围。

时域分析适用于研究信号的瞬时特性，例如信号的起伏、持续时间、周期性等。

通过时域分析，我们可以对信号进行滤波、去噪、增强等操作，以提取有用的信息或改善信号质量。

频域分析则适用于研究信号的频率特性。

通过频域分析，我们可以获得信号的频谱信息，进而了解信号的频率成分和能量分布。

频域分析广泛应用于音频处理、图像处理、通信系统等领域。

例如，通过频域分析可以实现音频的均衡器调节、图像的频域滤波、通信系统中的频谱分配等。

时域和频域的综合应用可以帮助我们全面理解和处理信号。

在实际应用中，我们可以通过时域分析了解信号的时间特性，再通过频域分析了解信号的频率特性，从而综合考虑对信号进行处理或改进。

时域和频域的分析方法相辅相成，可以提供更全面、准确的信号信息。

时域和频域是信号处理中的重要概念。

时域分析与频域分析在我们探索和理解各种物理现象、工程系统以及信号处理的过程中，时域分析和频域分析是两个至关重要的工具。

它们为我们提供了不同但互补的视角，帮助我们深入研究和理解所关注的对象。

先来说说时域分析。

时域，简单理解就是以时间为坐标轴来观察和分析信号或系统的变化。

想象一下，你拿着一个秒表，记录某个物理量随着时间的推移而发生的改变，这就是在时域中进行观测。

比如，一辆汽车在行驶过程中，其速度随时间的变化就是一个时域的信号。

时域分析的优点在于它直观、直接。

我们能够清晰地看到信号在每个时刻的具体值，了解其变化的趋势和规律。

通过观察时域信号的峰值、上升时间、下降时间、持续时间等特征，我们可以获取很多有用的信息。

举个例子，如果我们研究一个电路中电压的变化，通过时域分析可以直接看到电压在何时达到最大值，何时出现波动，以及这种波动持续了多长时间。

这对于判断电路是否稳定，是否能正常工作非常关键。

然而，时域分析也有其局限性。

有时候，复杂的信号在时域中看起来杂乱无章，很难直接看出其中的规律和模式。

这就好比在一堆乱麻中寻找线索，让人感到困惑和无从下手。

这时，频域分析就派上用场了。

频域分析将信号从时间的维度转换到频率的维度。

就像是把一个复杂的拼图拆解成不同颜色和形状的小块，让我们能够更清晰地看到其组成部分。

在频域中，我们关注的是信号中包含的不同频率成分以及它们的幅度。

比如，音乐就是一个很好的例子。

不同的音符对应着不同的频率，而我们听到的和谐旋律正是由这些不同频率的声音组合而成。

通过频域分析，我们可以很容易地发现信号中主要的频率成分，以及它们的相对强度。

这对于识别噪声、滤波、信号调制等方面都非常有帮助。

比如说，在通信领域，要有效地传输信息，就需要对信号进行频域分析，以便合理地分配频谱资源，避免干扰和失真。

那时域和频域之间是如何转换的呢？这就要提到傅里叶变换。

傅里叶变换就像是一座桥梁，将时域和频域连接了起来。

它能够把一个时域信号转换为频域表示，反之亦然。
