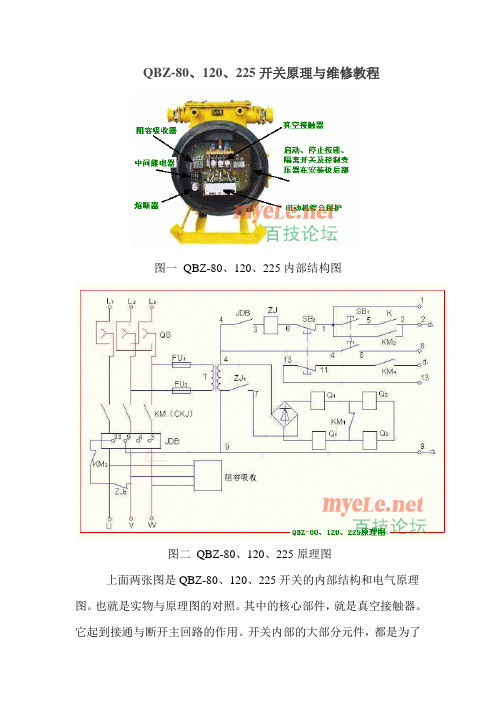

QBZ-80、120、225开关原理与维修教程图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。

也就是实物与原理图的对照。

其中的核心部件，就是真空接触器。

它起到接通与断开主回路的作用。

开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。

现在，我们由简至繁的来分析这个电路。

图三大家看一下上面两个电路。

左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。

原理都是一样：右边的电路中，开关闭合，灯亮。

断开，灯灭。

左边的电路中，接触器KM的触点闭合，电动机得电旋转。

接触器断开，电动机断电停止旋转。

我们都知道，右边电灯电路中的开关，是通过手动来控制。

那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。

线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。

现在，问题又指向了如何给电磁铁线圈通电。

图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。

但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。

QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。

那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。

对比发现，图八比图七多了一对触点KM。

这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。

这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。

这时，电流流过的途径如图九中箭头所示。

图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。

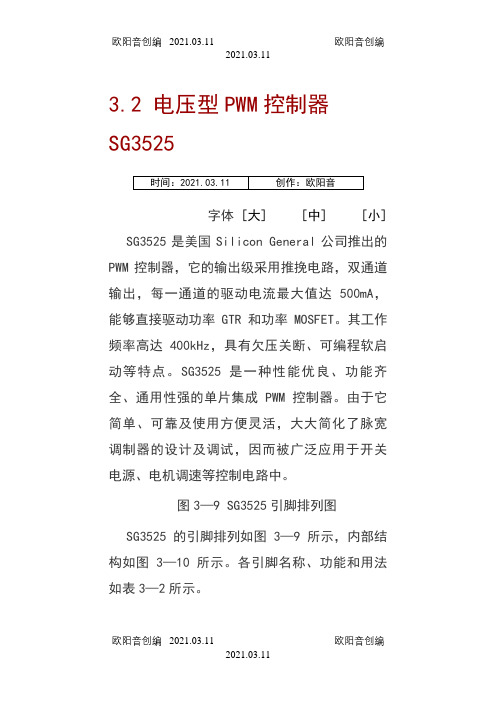

3.2 电压型PWM控制器字体[大][中][小] SG3525是美国Silicon General公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达 500mA，能够直接驱动功率GTR和功率MOSFET。

其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。

SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。

由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。

图3—9 SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。

各引脚名称、功能和用法如表3—2所示。

图3—10 SG3525内部结构图表3—2 SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。

芯片+5.1V基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。

SG3525可以工作在主从模式，也可以与外部时钟同步。

通过C T端(引脚⑤) 与放电端之间的电阻可以设置死区时间。

SG3525采用电压模式控制方式，工作原理波形如图3—11所示。

振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM信号的上升沿，使主电路的开关器件开通。

误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。

F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为0.5、频率为振荡器频率一半的方波。

1. 软启动SG3525的软启动电容接入端(引脚⑧) 上通常接一个5μF的软启动电容。

555定时器如果你玩过电子电路，你大概率是知道 555 定时器集成电路的，据说是世界上最畅销的集成电路，已售出数十亿。

由模拟 IC 奇才 Hans Camenzind 设计的555 被称为有史以来最伟大的芯片之一。

一个带有 Signetics 标志的 8 针 555 定时器。

它没有 555 标签，而是标有“52B 01003”和 7304 日期代码，表示 1973 年的第 4 周。

乏味地打磨环氧树脂封装以露出芯片（下图），并确定芯片是 555 定时器。

Signetics 在 1972 年年中发布了 555 定时器，下面的芯片有一个 1973 年 1 月的日期代码（7304），所以它一定是最早的 555 定时器之一。

奇怪的是，它没有标为 555，所以它可能是原型或内部版本。

我拍摄了详细的模具照片，在这篇博文中进行了讨论。

555 定时器的封装被打磨，露出硅芯片，中间的小方块。

简要说明555 定时器有数百种应用，从定时器或锁存器到压控振荡器或调制器的任何操作。

下图说明了 555 定时器如何作为一个简单的振荡器工作。

在 555 芯片内部，三个电阻形成一个分压器，产生 1/3 和 2/3 的电源电压的参考电压。

外部电容器将在这些限制之间充电和放电，从而产生振荡。

更详细地说，电容器将通过外部电阻器缓慢充电 (A)，直到其电压达到 2/3 参考电压。

在该点 (B)，上（阈值）比较器关闭触发器并关闭输出。

这会打开放电晶体管，使电容器 (C) 缓慢放电。

当电容器上的电压达到 1/3 参考电压 (D) 时，较低（触发）比较器打开，设置触发器和输出，循环重复。

电阻器和电容器的值控制时间，从微秒到几小时。

显示 555 定时器如何作为振荡器工作的图表。

在 555 定时器的控制下，外部电容器通过外部电阻器进行充电和放电。

总而言之，555 定时器的关键组件是检测电压上限和下限的比较器、设置这些限制的三电阻分压器以及跟踪电路是充电还是放电的触发器。
