下载文档原格式
氧化铝陶瓷具有优良的化学稳定性、机械性能以及电性能，在陶瓷材料中属于应用十分广泛的类型，但是其断裂韧性仅在2.5MPa ·m 1/2～4.5MPa ·m 1/2，所以其应用范围的拓展受到严重限制，由此，提升氧化铝陶瓷的断裂韧性成为行业内的研究重点之一。
当前可以应用于其中的方法较多，主要包括引入第二相、加入Al 2O 3籽晶和形成缺陷分布三种方式，从整体上来看，应用价值最高的方式为氧化锆增韧，即采用机械混合法、溶胶-凝胶法等方式，将氧化锆复合于氧化铝粉体中，再进行相应的处理，可以获取氧化铝陶瓷，使氧化锆晶粒可填充与氧化铝晶界处，从而起到提升氧化铝陶瓷断裂韧性的作用，也就可以进一步提升氧化锆增韧氧化铝陶瓷的使用效果和使用价值。
氧化锆增韧氧化铝陶瓷也可被称为ZTA 陶瓷，其熔点高、硬度高，并且耐酸碱腐蚀，同时具有韧性较强的优势，属于高温结构陶瓷中具有较大应用潜力的一类。
其中的氧化锆含量在10%～20%之间时，可以起到抑制晶体生长氧化铝酸性的作用，也就可以起到提升材料硬度的作用。
特别是若氧化锆含量处于12%～14%之间时，ZTA 陶瓷的硬度和强度均能上升至最大值，如果氧化锆粉末含量为20%，并且其呈高度分散状态，经过热压烧结处理以后，ZTA陶瓷的机械性能将达到最好状态。
对陶瓷断裂韧性产生影响的因素可以通过公式（1）进行体现：（1）在公式（1）当中，为陶瓷材料断裂韧性，其与弹性模量E、泊松比v 以及断裂表面能均具有密切关联性，弹性模量以及泊松比均属于非显微结构敏感参数，所以需要借助提升断裂表面能的方式提升材料断裂韧性。
而能够影响陶瓷材料表面的因素较多，主要包括热力学自由表面能、内应力与裂纹、气孔、塑性形变、相变、晶粒尺寸等多个方面。
从断裂力学的视角来看，可以采用增加自由表面能的方式，促使新生表面形成，同时也可起到缩减晶粒尺寸、缩减气孔率的作用，还可应用适当的应力促进相变，并形成微裂纹，从而起到提升陶瓷材料断裂韧性的作用。

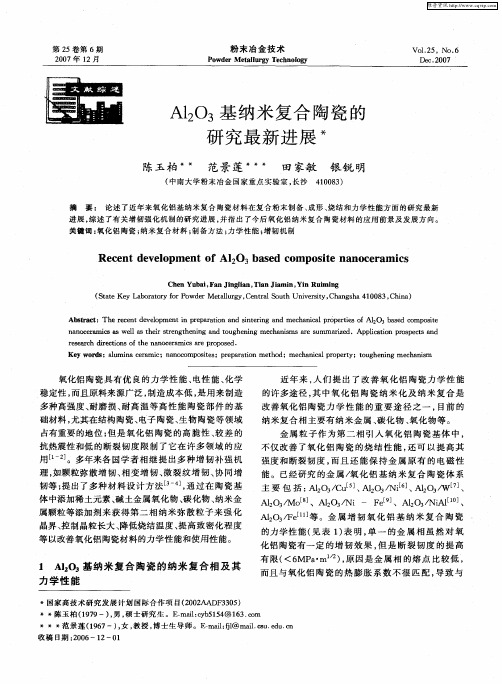

第18卷第3期2008年6月 粉末冶金工业POWDER METALL URG Y IN D USTR Y Vol.18No.3J une 2008收稿日期:2007-10-17基金项目:江西省自然科学基金资助项目(550015)作者简介:何柏林(1962-),男(汉),河南安阳人,教授,硕士生导师,研究方向:结构可靠性,表面强化,复合材料的研究。
金属间化合物/Al 2O 3陶瓷基复合材料的研究进展何柏林,熊光耀,缪燕平(华东交通大学机电工程学院,江西 南昌 330013)摘 要:Al 2O 3陶瓷的脆性本质极大的限制了其使用范围。
在提高氧化铝陶瓷韧性的研究中,利用金属间化合物作为第二相来增韧氧化铝陶瓷已成为研究热点之一。
本文从金属间化合物的基本性质出发,综述了金属间化合物/Al 2O 3陶瓷基复合材料的最新进展,在此基础上总结了增韧机理,并提出了今后的发展方向。
关键词:金属间化合物;Al 2O 3陶瓷;复合材料;增韧机理中图分类号:G63318;TF12514 文献标识码:A 文章编号:1006-6543(2008)03-0031-05PRO GRESS IN IN TERM ETALL ICS/Al 2O 3CERAM ICS BASED COM POSITESHE Bo 2lin ,XIONG G u ang 2yao ,MIAO Yan 2ping(School of Mechanical &Electrical Engineering ,East China Jiaotong University ,Nanchang 330013,China )Abstract :The brittleness of alumina ceramic material limit s t he application of t he material re 2markably 1U sing intermetallics as t he secondary p hase is o ne of t he hot topics in t he field of toughening Al 2O 3ceramics 1Progress in Intermetallics/Al 2O 3ceramics based compo sites is re 2viewed 1Toughening mechanisms are summarized ,and t he develop ment tendency is also pres 2ented 1K ey w ords :intermetallics ;Al 2O 3Ceramics ;Composites ;toughening mechanism 氧化铝陶瓷具有耐高温、高耐磨、耐腐蚀、抗氧化等一系列的优异性能,目前已广泛用于许多高新技术领域,但是其陶瓷材料的脆性本质在很大程度上限制了它的发展和应用。
浅论陶瓷复合材料的研究现状及应用前景董超2009107219金属材料工程摘要本文主要对陶瓷复合材料的研究现状及应用前景进行了研究，并对当今陶瓷复合材料发展面临的问题进行了概括，希望对陶瓷复合材料的进一步发展起到一定的作用。
本文首先对Al2O3陶瓷复合材料和玻璃陶瓷复合材料的研究进展及发展前景进行了详细的研究。
然后对整个陶瓷复合材料的发展趋势及存在的问题进行了分析，得出了在新的时期陶瓷复合材料主要向功能、多功能、机敏、智能复合材料、纳米复合材料、仿生复合材料方向发展；目前复合材料面临的主要问题是基础理论研究问题和新的设计和制备方法问题。
关键词：Al2O3陶瓷复合材料玻璃陶瓷复合材料研究现状应用前景1. 前言以粉体为原料，通过成型和烧结等所制得的无机非金属材料制品统称为陶瓷。
陶瓷的种类繁多，根据陶瓷的化学组成、性能特点、用途等不同，可将陶瓷分为普通陶瓷和特殊陶瓷两大类。
而在许多重要的应用及研究领域，特殊陶瓷是主要研究对象。
陶瓷复合材料是特殊陶瓷的一种。
在高技术领域内，对结构材料要求具有轻质高强、耐高温、抗氧化、耐腐蚀和高韧性的特点。
陶瓷具有优良的综合机械性能，耐磨性好、硬度高、以及耐热性和耐腐蚀性好等特点。
但是它的最大缺点是脆性大。
近年来，通过往陶瓷中加入或生成颗粒、晶须、纤维等增强材料，使陶瓷的韧性大大地改善，而且强度及模量也有一定提高。
因此引起各国科学家的重视。
本文主要介绍了各种陶瓷复合材料的研究现状及其应用前景，并对陶瓷复合材料近年来的发展进行综述。
2.研究现状随着现代科学技术快速发展，新型陶瓷材料的开发与生产发展异常迅速，新理论、新工艺、新技术和新装备不断出现，形成了新兴的先进无机材料领域和新兴产业。
科学技术的发展对材料的要求日益苛刻，先进复合材料已成为现代科学技术发展的关键，它的发展水平是衡量一个国家科学技术水平的一个重要指标，因此世界各国都高度重视其研究和发展。
复合材料的可设计性大，能满足某些对材料的特殊要求，特别是在航空航天技术领域的应用得到迅速发展。
Al2O3陶瓷材料中添加不同量ZrO2的力学性能影响目的：分析在Al2O3陶瓷材料中添加不同量的ZrO2后，陶瓷的力学性能变化以及耐磨损的效果，从而得到最优的Al2O3陶瓷材料中ZrO2添加量。
方法：运用热压烧结法制备Al2O3陶瓷，第一组采用99.6vol% Al2O3（ＡＤ９９５）、第二组采用Al2O3中添加１５ｖｏｌ％的ZrO2，第三组采用Al2O3中添加25ｖｏｌ％的ZrO2。
针对符合材料细观力学理论，并充分考虑到ZrO2的相变特性，建立起了两者之间的力学结构模型。
结果：在氧化铝材料中添加了细化氧化锆晶体后，陶瓷材料的致密性有了明显提升，三组实验中所制得的陶瓷材料中的力学性能图线呈现应力-应变曲线类线性关系。
第一组陶瓷的断裂韧性为5.38MPa·m0.5,第二组陶瓷材料的断裂韧性为8.37 MPa·m0.5，较上一组实验的断裂韧性提升了大约50%；第三组实验所制得的陶瓷材料的断裂韧性为10.53 MPa·m0.5。
结论：进而说明，伴随着ZrO2增加量的提升。
陶瓷的弹性模量降低而断裂韧性增加，这一变化趋势与实验结果有良好的一致性。
未增加ZrO2材料层的磨损形式主要是磨粒磨损，而两组增加了加ZrO2材料层的磨损形式主要是黏着磨损。
1 引言陶瓷材料是人类应用最早的材料之一。
它是一种天然或人工合成的粉状化合物，经过成形或高温烧结，由金属元素和非金属的无机化合物构成的多相固体材料川。
陶瓷材料具有耐高温、耐腐蚀、耐磨损、高强度、高硬度、抗氧化等诸多优点，近年来逐渐从传统应用行业扩展到航空航天、生物医疗、汽车、建筑等更为广阔的应用领域。
但氧化铝陶瓷材料由于本质上是一种脆性材料，由于自身结构和键性的原因，滑移系统少，位错产生和运动困难，导致韧性较低，也严重限制了其应用和发展。
ＺｒＯ２增韧Ａｌ２Ｏ３陶瓷是最早开发的Ａｌ２Ｏ３陶瓷基复合材料。
ＺｒＯ２自身马氏体转变引起的裂纹韧化和残余应力韧化可使其韧性得到显著提高，这也是对Ａｌ２Ｏ３陶瓷增韧使用最多且效果最好的增韧方法之一［２－３］。
