BUFFER机与OPCServer的连接测试过程
- 格式:doc
- 大小:339.50 KB
- 文档页数:5
使用第三方软件KEPware OPC Quick Client测试PecsOPCServer的方法:1:运行OPC Quick Client,启动客户端(第三方KEPware OPC Quick Client),启动后界面如图一所示。
图一
2:点击Edit菜单中的New Server Connection,弹出如图二所示界面。
图二
3:选择OPC Data Access Servers Version2.0中的PecStar.OPCServer.1(远程连接需要在
Remote Machine Name软件中输入服务器所在电脑名字ip地址),配置完后界面如图三所示
图三
然后点击确定按钮,连接上服务器,如图四所示界面。
图四
4:点击Edit菜单中的New Group,弹出窗体中点击确定,出现如图五所示界面。
图五
5:点击Edit菜单中的New Item,在弹出的如图六所示界面,选中所有的Item,点击Add Leaves,然后点击OK按钮,弹出如图七所示界面,全屏如图八所示。
图六
图七
图八
客户端可以看见所有从Pecstar取来的所有数据,表示客户端连接服务器端成功完成,PecsOPCServer一切运行正常。

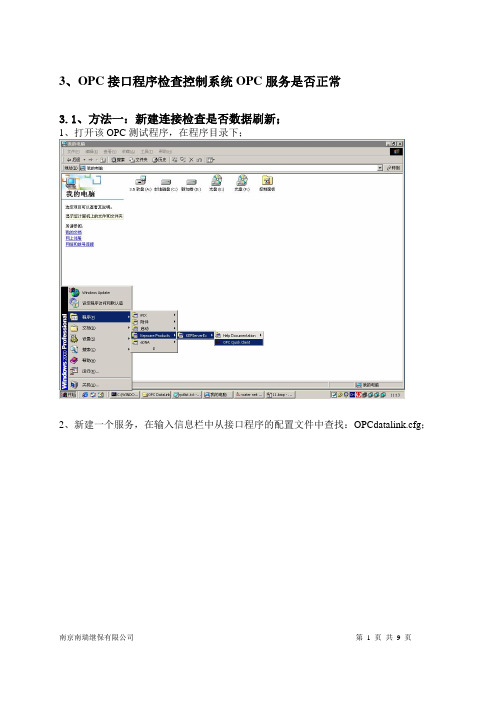

3、OPC接口程序检查控制系统OPC服务是否正常3.1、方法一:新建连接检查是否数据刷新;1、打开该OPC测试程序,在程序目录下;2、新建一个服务,在输入信息栏中从接口程序的配置文件中查找:OPCdatalink.cfg;3、在新建的服务中建一新组;4、在新组中可以查找具体点的数据;5、查看数据是否显示正常;3.2 方法二:利用保存配置检查;1、打开OPC测试程序后,打开文件,在水网桌面上建立了测试用点的例子,用户可打开后查看这些点是否正常显示数据;双击opctest.exe,在出现的界面点击Server,出现如下对话框:列表框的就是常说的OPC服务器的Program ID(名字),连接本地服务器的时候需要用到这个。
2 点击连接,然后添加组,再添加位号,到出现如下界面;鼠标选择的Item Name:是OPC的位号名称,在软件里面也需要用到,就像公司的开入、开出的名称;4、OPC接口程序通讯步骤:一、在opc服务器上运行第三方的opc客户端软件进行测试;Rockwell公司的opctest.exe(不需要安装),KEPServerEx.exe(需要安装)进行测试,OPCExplorer.exe也可,但不太方便点。
推荐用opctest.exe进行简单测试,用KEPServerEx.exe进行测试,这个软件可保存列表清单,而且速度和效率比较高。
不太熟悉OPC的可先看录像:本地OPC通讯测试.exe二、客户机和服务器这2台电脑的Dcom设置本机测试通过后,再看"如何配置OPC DCOM(siemens).pdf",遇到问题参考"OPC DCOM问题处理.pdf"三、在客户机上注册OPC服务器的dll,以让客户机能浏览到远程的opc服务器;按照西门子的文档应该不用,但还没测试成功过;1 注册控件或者服务控件:在开始菜单-运行输入:Regsvr32 路径\dll名称.dll回车或者直接把该dll文件复制到操作系统的System32目录下;应用程序:exe名称/RegServer或者exe名称/install。
industrial gateway opc server 使用方法(最新版4篇)《industrial gateway opc server 使用方法》篇1Industrial Gateway OPC Server 是一款用于连接工业设备和自动化系统的OPC(OLE for Process Control)服务器。
它可以帮助您将不同厂家的设备和系统集成到一个统一的平台上进行监控和控制。
以下是使用Industrial Gateway OPC Server 的大致步骤:1. 安装和配置Industrial Gateway OPC Server:首先,根据您的操作系统和硬件平台下载相应的版本并进行安装。
安装完成后,运行Industrial Gateway OPC Server 配置工具,设置服务器的基本参数,如服务器名称、IP 地址、端口号等。
2. 添加设备驱动:为了让Industrial Gateway OPC Server 能够与各种设备进行通信,您需要添加相应的设备驱动。
驱动程序通常由设备厂家提供,根据设备的类型和型号选择合适的驱动程序。
添加驱动程序时,需要指定设备的唯一标识符(如设备地址、设备类型等)、数据访问权限和数据更新间隔等参数。
3. 创建OPC 项目:在Industrial Gateway OPC Server 中创建一个新的OPC 项目,指定项目的名称、数据访问权限、数据更新间隔等参数。
项目创建完成后,您需要为项目添加至少一个变量,用于存储从设备驱动程序中获取的数据。
4. 配置客户端:在客户端计算机上安装OPC 客户端软件(如OPC Explorer),并使用客户端软件连接到Industrial Gateway OPC Server。
连接成功后,您可以在客户端软件中浏览和修改OPC 服务器中的数据变量。
5. 测试和运行:在完成上述步骤后,您可以先在测试模式下运行Industrial Gateway OPC Server,以确保服务器和客户端之间的通信正常。

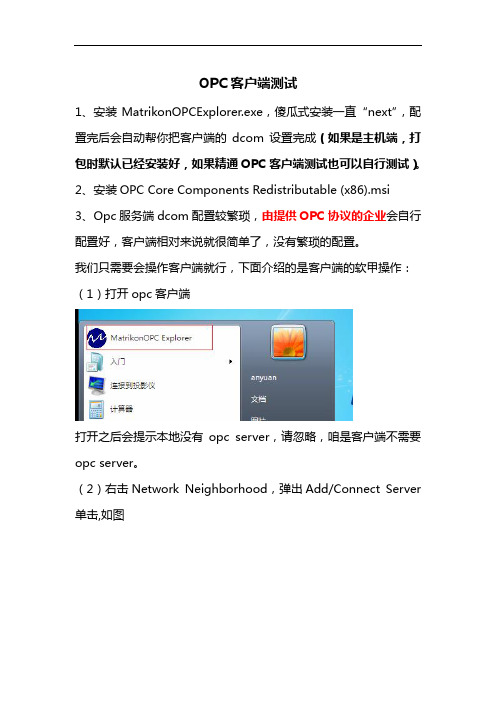

OPC客户端测试
1、安装MatrikonOPCExplorer.exe,傻瓜式安装一直“next”,配置完后会自动帮你把客户端的dcom设置完成(如果是主机端,打包时默认已经安装好,如果精通OPC客户端测试也可以自行测试)。
2、安装OPC Core Components Redistributable (x86).msi
3、Opc服务端dcom配置较繁琐,由提供OPC协议的企业会自行配置好,客户端相对来说就很简单了,没有繁琐的配置。
我们只需要会操作客户端就行,下面介绍的是客户端的软甲操作:(1)打开opc客户端
打开之后会提示本地没有opc server,请忽略,咱是客户端不需要opc server。
(2)右击Network Neighborhood,弹出Add/Connect Server 单击,如图
(3)填写服务端的IP,sever名自定义。
(4)填写完成后点击“OK”后会有如下提醒,点击“Yes”,并开始连接服务端opc
(5)出现如下图的列表即连接成功,标示客户端可以和服务端通讯,但是还没读取到点位。
(6)点击Matrikon.OPC.Simulation,再点击右侧“Connect”
(7)右击Matrikon.OPC.Simulation,选择Add Group
(8)Group Name可自定义,第二处选择Synchronous I/O(同步模式,目前仅支持这种模式)
(9)按下图依次操作,如果第一步没有内容可选请联系企业排查服务端配置
(10)出现如下图的情况就大功告成了。
中国石油炼油与化工运行系统二期推广项目 PHD Buffer机器安装说明孙浩 2008年3月19日Buffer机器安装步骤Oracle客户端的安装 Oracle客户端的网络服务配置 ODBC的配置 PHD Server的安装 TPI以及Desktop工具的安装 PHD Server的相关配置,以及TPI的使用 PHDManager的主要命令中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.2Oracle 9i客户端的安装1基本上是默认 安装选择Custom 安装选择安装的插件有六个 Oracle Network Utilities SQL*Plus Oracle Windows Interfaces Oracle Call Interfaces Oracle9i Windows Documentation (optional) Oracle Universal Installer中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.3Oracle客户端的网络服务配置Oracle客户端的安装过程中有个网络服务配置界面,可以 先忽略,在安装完毕后再进行配置,网络服务配置入口如 下图所示:中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.4Oracle客户端的网络服务配置1选择网络服务 配置填入UNF填入Oracle服 务器的IP中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.5Oracle客户端的网络服务配置1选择测试网络 服务测试成功后进 行下一步网络服务名为 UNIFORMANCE配置完成,如果机器加入了域,则网络服务名 会变为UNIFORMANCE.域名,可以进入 Oracle的安装路径下,例如: D:\oracle\ora92\network\ADMIN,用 写字板打开该目录下的tnsnames.ora文 件,进行手工编辑将后缀的域名去掉,只保留 UNIFORMANCE中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.6ODBC的配置1添加新的 ODBC连接 选择Oracle数 据连接填写相关项目 内容测试连接,如果 通过则点击 OK按钮保存中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.7PHD Server的安装1License参见 License文件可以选择安 装目录填写用户名和密码,可以直 接用本地管理员用户, 也可以选择域用户或者 新建用户,建议使用本 地管理员用户执行下一步直 至安装结束中国石油炼油与化工运行系统吉林石化项目组© 2007 BearingPoint, Inc.8TPI以及Desktop工具的安装TPI及Desktop工具安装比较简单,简单的执行默认安装即 可,也可以选择自定义安装,中间过程需要的License请参 考License文件。
OPCServer 使用说明上海迅饶自动化科技有限公司2011年12月目录1、OPCSRV简介 (1)2、OPC技术介绍 (1)3、OPCSRV说明 (2)3.1运行环境 (2)3.2程序标识 (2)3.3程序特性 (2)4、快速入门 (3)4.1关于驱动 (3)4.2关于设备 (3)4.3关于组 (3)4.4关于标签 (3)5操作步骤 (3)5.1、增加新驱动 (3)5.2增加设备 (4)5.3增加组或者标签 (5)6、DCOM配置说明 (5)6.1.服务器的配置 (5)6.2.客户端的配置 (17)6.3.OPC客户端连接OPCS RV过程 (17)1、OPCSrv简介OPCSrv服务器是国内最好的OPC服务器之一。
从2005年诞生,经过几年的不断完善,OPCSrv服务器通过了OPC基金会的CTT测试,性能卓越,运行稳定可靠,并不断应用到工业现场中。
OPCSrv.exe支持OPC DA1.0和2.0规范,同时集成了串口、网口等多种协议。
并提供一个简易的人机界面给用户,用来编辑和配置TAG;保存或者打开scd工程文件;导入或者导出CSV档;克隆设备、组和TAG对象;多重复制TAG;管理所有的驱动插件;还提供启动OPC客户端程序进程、Ping远程计算机、注册和注销OPC服务器等辅助功能。
2、OPC技术介绍OPC(OLE for Process Control,用于过程控制的对象链接和嵌入)是基于Microsoft的OLE(Object Linking and Embedding,对象链接和嵌入)/COM(Component Object Model,组件对象模型)技术,为解决工业客户机与各种设备驱动程序间通讯而产生的一项工业技术规范和标准。
OPC技术规范是OPC基金会制定的,它提供了统一的数据访问软硬件接口。
由于OPC技术比传统数据存取方式(驱动程序法和动态数据交换法)更具开放性和先进性,已经得到越来越多的工控领域硬件和软件制造商的承认和支持,实际上已成为工业控制软件公认的软件标准。
OPC通讯客户端测试步骤
OPC客户端测试
1、安装MatrikonOPCExplorer.exe,傻瓜式安装一直“next”,配置完后会自动帮你把客户端的dcom设置完成(如果是主机端,打包时默认已经安装好,如果精通OPC客户端测试也可以自行测试)。
2、安装OPC Core Components Redistributable (x86).msi
3、Opc服务端dcom配置较繁琐,由提供OPC协议的企业会自行配置好,客户端相对来说就很简单了,没有繁琐的配置。
我们只需要会操作客户端就行,下面介绍的是客户端的软甲操作:(1)打开opc客户端
打开之后会提示本地没有opc server,请忽略,咱是客户端不需要opc server。
(2)右击Network Neighborhood,弹出Add/Connect Server 单击,如图
(3)填写服务端的IP,sever名自定义。
(4)填写完成后点击“OK”后会有如下提醒,点击“Yes”,并开始连接服务端opc
(5)出现如下图的列表即连接成功,标示客户端可以和服务端通讯,但是还没读取到点位。
(6)点击Matrikon.OPC.Simulation,再点击右侧“Connect”
(7)右击Matrikon.OPC.Simulation,选择Add Group
(8)Group Name可自定义,第二处选择Synchronous I/O (同步模式,目前仅支持这种模式)
(9)按下图依次操作,如果第一步没有内容可选请联系企业排查服务端配置
(10)出现如下图的情况就大功告成了。
NETS7IE 使用入门使用SIMATIC NET v6.0 和OPC SERVER 配置和调试IE 的S7 连接1、准备工作2、配置PC站3、测试连接1、准备工作所需组件:PC 机以太网网卡SIMATIC NET CD 07/2001S7-300/400 带以太网模块需要说明两种配置工具的差别:NCM PCNCM PC 是由SIMATIC NET CD提供的工具用来建立PC项目以及打开STEP 7 项目。
然而用它不能打开STEP 7 项目中的块。
STEP 7PC上有STEP 7 的完整版本就不需要 NCM PC 了。
PC 站可以由STEP 7 软件包配置。
Top2、配置PC站在成功安装软件和硬件并重启机器后,可见如下调试向导:向导的步数取决于你PC里被检测到的通讯模块数量。
同时工作的模块越是多,你就要用更多步数。
单击“Next”继续。
在这里你可以设置模块的两种模式:"Use module for productive operation in configured PC station"如果你要用OPC server 通过该模块通讯,就一定要用此项。
"Use module for PG operation only"如果是被STEP 7的在线功能使用或仅用于普通的办公网络,就选择此项。
本例中不用此项。
这里请选择“configured mode”,单击“Next”继续。
这里你可以确定你要使用的接口:"SIMATIC NET OPC Server in configured PC station" 指的是通过OPC客户通讯。
"Configure more applications"指的是通过其他应用程序通讯,比如:C 接口。
这里请选择"SIMATIC NET OPC Server in configured PC station" 。
ModbusOPCServer操作说明及组态王连接OPC服务器步骤Modbus是一种通信协议,广泛应用在工业自动化领域。
OPC(OLEfor Process Control)是一种标准的工业自动化通信协议,用于实现不同设备和软件之间的数据交换。
Modbus OPC Server则是将Modbus协议转化为OPC协议,使得Modbus设备可以与OPC客户端进行通信。
下面是Modbus OPC Server的操作说明及组态王连接OPC服务器步骤。
步骤1:安装Modbus OPC Server软件步骤2:配置Modbus设备打开Modbus OPC Server软件,点击“配置”按钮进入配置界面。
在此界面上可以添加和配置Modbus设备。
点击“添加设备”按钮,根据设备的类型和通信参数进行配置。
配置完成后,点击“保存”按钮保存配置。
步骤3:配置OPC服务在Modbus OPC Server软件中,点击“OPC服务”按钮进入OPC服务配置界面。
在此界面上可以配置OPC服务的名称、端口号等信息。
点击“保存”按钮保存配置。
步骤4:启动OPC服务在OPC服务配置界面,点击“启动”按钮启动OPC服务。
启动成功后,软件会显示OPC服务的活动状态。
步骤5:连接组态王在组态王软件中,打开工程文件。
在“通信”模块中,找到OPC服务器的配置选项。
输入Modbus OPC Server的IP地址和端口号,并点击“连接”按钮。
如果连接成功,组态王将显示OPC服务器的活动状态。
步骤6:添加Modbus数据点在组态王的工程文件中,通过拖拽或手动输入的方式,添加Modbus 数据点。
根据Modbus设备的地址和功能码,设置数据点的属性和通信参数。
步骤7:实时监控和控制在组态王软件中,可以使用图形界面实时监控和控制Modbus数据。
通过设置不同的控件和动作,可以读取和写入Modbus设备的数据。
通过以上步骤,可以实现Modbus设备与组态王之间的数据交换。
催化车间——重催装置BUFFER机与OPCServer的连接测试过程
1连接调试
(1)在Buffer机上面用ping命令测试是否可以连通OPC SERVER机。
(2)修改Buffer机的登陆用户名和密码,确保Buffer机的用户名和密码与OPC SERVER机相同,并且在Buffer机上面把该用户设置成Administrator组里。
(3)在Buffer机上面安装PHD server,安装过程中的软件提示的用户名密码设置成(2)步修改后的用名密码。
(4)在Buffer机上面启动OPC client.exe,点击Refresh List测试是否连通,如果在Avaliable Services中出现OPC服务器的名字,然后点击OK。
如果无法显示请确认是否在OPC SERVER机上面启动OPC Server的用户名是否与Buffer机上面一致!
opc client 界面
2配置RDI
(1)登陆TPI,按照RDI命名对应表,命名RDI。
在TPI中设置source system为OPC,并把POLL参数设置为/p,Host Name设置成XXXXBUFFER,保存。
在TPI中设置source system为shadow,Host Name设置为:服务器主机名。
RDI Specification配置界面
(2)登录Buffer机,在命令行中执行rdi_services uniformance/uniformance@uniformance,观察建立的RDI是否成功added。
(3)在命令行中敲入phdman;
执行:def int RDI_XXX;
执行sta int RDI_XXX;执行show sys察看rdi状态,确保为active 状态。
如果是inactive状态,请执行 kill int RDI_XXX,再执行sta int RDI_XXX。
察看RDI 状态界面
3设置SHADOW-BUFFER架构
(1)到buffer机,在C:\Program
Files\Honywell\Uniformance\PHDServer\Nite\Interfaces.Dat,进行配置。
Buffer机,敲入内容如下:
SET对应建立的Rdi名字:MODE ACTIVE
SET对应建立的Rdi名字:ACTIVENODE+服务器主机名/XXX装置分配的端口号
buffer机Interfaces.Dat文件的配置界面
在phdman中执行:execute“C:\Program
Files\Honywell\Uniformance\PHDServer\Nite\Interfaces.Dat”(2)到shadow(PHD服务器)机,在C:\Program Files\Honywell\Uniformance\PHDServer\Nite\Interfaces_Custom Config.Dat,进行配置
Shadow机(PHD服务器),敲入内容如下:
SET 对应建立的Rdi名字:MODE SHADOW
SET对应建立的Rdi名字:ACTIVENODE+XXXBUFFER/XXX装置分配的端口号
shadow机Interfaces.Dat文件的配置界面
在phdman中执行:execute“C:\Program
Files\Honywell\Uniformance\PHDServer\Nite\Interfaces.Dat”。
