电渣压力焊的技术交底嘿，朋友们！今天咱们来好好唠唠电渣压力焊这门技术。
先来说说啥是电渣压力焊。
简单来讲，它就是一种在建筑施工中常用的钢筋连接方法。
通过电流把钢筋融化，然后施加压力，让两根钢筋紧紧连接在一起。
这就好比把两根小木棍用胶水粘起来，不过咱这“胶水”可是高温和压力！我还记得有一次在工地上，有个年轻的小伙子，刚接触电渣压力焊，那叫一个手忙脚乱。
他一会儿忘了调节电流，一会儿又没把钢筋对齐，结果焊出来的接头那叫一个惨不忍睹。
这可给我们提了个醒，电渣压力焊这活儿，真得认真对待！那要做好电渣压力焊，得注意些啥呢？首先，钢筋端部得处理干净，不能有油污、锈渍啥的。
这就像咱们做饭前得把菜洗干净一样，不然做出来的“菜”可不美味。
焊接夹具也很重要，得保证上下钢筋同心，不然接出来的钢筋就像歪脖子树，可不行！还有啊，焊接过程中的参数控制也得精准，比如焊接电流、焊接电压和焊接时间。
电流大了，钢筋容易烧化；电流小了，又焊不牢固。
这就好比炒菜时火候的掌握，火大了容易糊，火小了又不熟。
再说说焊剂。
焊剂得干燥，要是受潮了，那效果可就大打折扣啦。
就像咱们吃的薯片，受潮了就不脆了，不好吃。
在实际操作的时候，得先把上下钢筋安放好，然后装上焊接夹具，接通电源。
这时候，可别眨眼，要仔细观察焊接过程中的电弧情况和熔池变化。
等到电渣过程结束，要迅速顶压，让接头成型。
有一回，我们在一个大项目上，因为一个工人操作不当，电渣压力焊的接头质量不过关。
结果呢，不得不返工，不仅耽误了工期，还增加了成本。
这可让项目经理发了好大的火！所以啊，朋友们，电渣压力焊这技术看着简单，其实里面的门道可多着呢。
每一个环节都不能马虎，得认真细致，才能保证焊接质量。
总之，要想把电渣压力焊做好，就得熟悉每一个步骤，严格按照规范操作。
只有这样，咱们才能做出牢固可靠的钢筋接头，为建筑的安全打下坚实的基础。
希望大家都能把电渣压力焊这门技术掌握好，为咱们的建筑事业添砖加瓦！。
钢筋电渣压力焊接工程技术交底一、工程概述本次钢筋电渣压力焊接工程主要应用于_____（具体建筑或结构名称），旨在确保钢筋连接的质量和结构的稳定性。
所涉及的钢筋规格包括_____、＿____等，焊接部位主要分布在_____（详细位置说明）。
二、施工准备1、材料准备（1）钢筋：应有出厂合格证，力学性能复试报告。
钢筋应无老锈及油污。
（2）焊剂：应有出厂合格证，性能应符合 GB5293 中规定。
常用的焊剂型号为 HJ431，焊剂应存放在干燥的库房内，防止受潮。
使用前，须经 250℃～300℃烘焙 2h。
2、主要机具（1）电渣压力焊机：应根据所焊钢筋直径选定，常用的为 MH-36 型。
（2）焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。
（3）焊接电源：宜采用次级空载电压较高（TSV 以上）的交流或直流焊接电源。
（一般 32mm 直径及以下的钢筋焊接时，可采用容量为 600A 的焊接电源；32mm 直径及以上的钢筋焊接时，应采用容量为1000A 的焊接电源）。
3、作业条件（1）焊工应经过有关部门的培训、考核，持证上岗。
焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动保护用品。
（2）设备应符合要求，焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
（3）电源应符合要求，当电源电压下降大于5%，则不宜进行焊接。
（4）作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
（5）在正式焊接前，应进行现场条件下的焊接工艺试验，经检验合格后方可正式生产。
三、操作工艺1、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球（也可省去）→ 安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查2、钢筋端头制备钢筋安装之前，焊接部位和电极钳口接触的（150mm 区段内）钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。
一、交底目的为确保电渣压力焊作业安全、高效进行，降低事故发生风险，特制定本安全交底。
二、交底对象所有参与电渣压力焊作业的施工人员、管理人员及监督人员。
三、交底内容1. 作业环境安全要求：（1）作业场所应保持整洁、通风良好，确保操作人员身体健康。
（2）现场应设置安全警示标志，提醒人员注意安全。
（3）作业现场应设置安全通道，确保人员疏散畅通。
2. 人员安全要求：（1）操作人员必须持有有效的焊工资格证书，熟悉电渣压力焊操作规程。
（2）操作人员应穿戴符合要求的个人防护用品，如防护眼镜、手套、工作服等。
（3）操作人员应严格遵守操作规程，不得擅自更改设备参数。
（4）操作人员应具备一定的安全意识，遇到紧急情况能迅速采取措施。
3. 设备安全要求：（1）设备应定期检查、维护，确保设备安全可靠。
（2）设备操作人员应熟悉设备性能、操作方法及注意事项。
（3）设备应配备必要的安全防护装置，如防护罩、限位装置等。
（4）设备操作过程中，严禁无关人员进入操作区域。
4. 操作步骤安全要求：（1）焊接前，检查钢筋质量，确保符合设计要求。
（2）焊接过程中，严格控制焊接参数，如电流、电压、焊接速度等。
（3）焊接过程中，注意观察焊接情况，发现异常立即停止操作。
（4）焊接完成后，检查焊接质量，确保焊接接头满足设计要求。
5. 应急处理：（1）发生火灾时，立即切断电源，使用灭火器进行灭火。
（2）发生触电事故时，立即切断电源，对触电者进行心肺复苏等急救措施。
（3）发生机械伤害事故时，立即停止操作，对受伤人员进行救治。
四、交底时间自本交底内容发布之日起，所有参与电渣压力焊作业的人员必须认真学习并严格执行。
五、交底人（签名）六、接受交底人（签名）七、注意事项1. 本交底内容为模板，具体作业过程中应根据实际情况进行调整。
2. 施工单位应定期组织安全教育培训，提高员工安全意识。
3. 作业过程中，如发现安全隐患，应立即上报并采取措施整改。
请各相关人员认真学习并严格执行本安全交底内容，确保电渣压力焊作业安全、顺利进行。

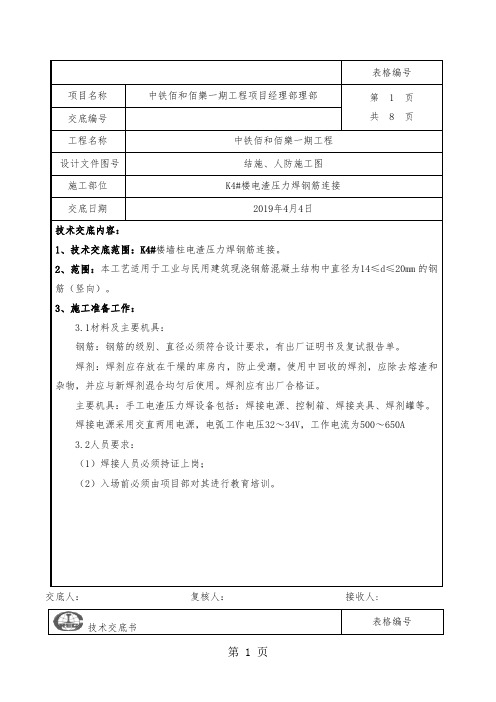

表格编号项目名称中铁佰和佰樂一期工程项目经理部理部第 1 页共 8 页交底编号工程名称中铁佰和佰樂一期工程设计文件图号结施、人防施工图施工部位K4#楼电渣压力焊钢筋连接交底日期2019年4月4日技术交底内容：1、技术交底范围：K4#楼墙柱电渣压力焊钢筋连接。
2、范围：本工艺适用于工业与民用建筑现浇钢筋混凝土结构中直径为14≤d≤20mm的钢筋（竖向）。
3、施工准备工作：3.1材料及主要机具：钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
焊剂：焊剂应存放在干燥的库房内，防止受潮。
使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
焊剂应有出厂合格证。
主要机具：手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
焊接电源采用交直两用电源，电弧工作电压32～34V，工作电流为500～650A3.2人员要求：（1）焊接人员必须持证上岗；（2）入场前必须由项目部对其进行教育培训。
交底人：复核人：接收人:表格编号技术交底书交底人：复核人：接收人：1311项目名称中铁佰和佰樂一期工程项目经理部理部第 2 页共 8 页交底编号工程名称中铁佰和佰樂一期工程设计文件图号结施、人防施工图施工部位K4#楼电渣压力焊钢筋连接交底日期2019年4月4日3.3技术准备（1）施工前认真查阅图纸（包括与建筑、人防图等对应情况）；（2）各流水施工段应及时准确做好钢筋的下料单、配料准备。
4、施工工艺：4.1工艺流程检查设备→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放焊剂机罐、填装焊剂→施焊→回收焊剂→卸下夹具→质量检查4.2电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电4.3检查设备、电源，确保随时处于正常状态，严禁超负荷工作。
4.4钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的（150mm区段内）钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应用无齿锯将端头加工平整。
年月日

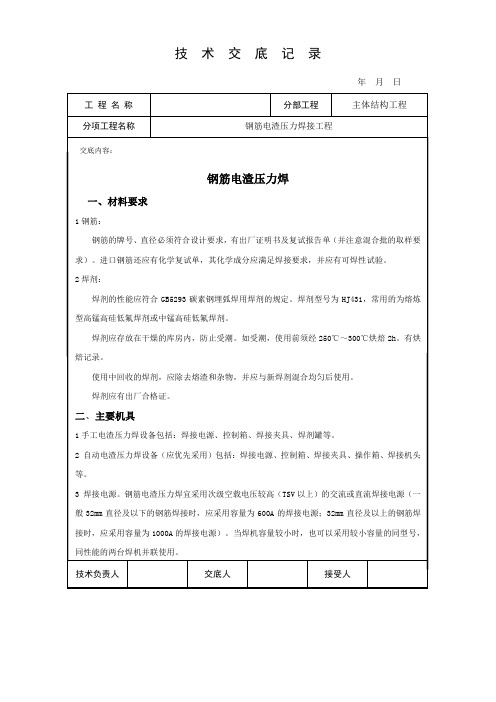

年月日工程名称分部工程主体结构工程
分项工程名称钢筋电渣压力焊接工程
交底内容：
4 无齿锯切割机：用于切割钢筋。
三、作业条件
1 焊工必须持有的焊工考试合格证。
2 设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
3 电源应符合要求。
当电源电压降大于5%时，不宜进行焊接。
4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
5 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工质量验收规范》有关条款的规定时，要调整接头位置后才能施焊。
6 钢筋端头已用无齿锯切割，且端头要平；第一组接头距楼地面≥500mm；第一、二组接头相互错开≥35d，且≥500mm。
四、操作工艺
(一) 工艺流程：
技术负责人交底人接受人
年月日
年月日
年月日
年月日
年月日
年月日。
电渣压力焊安全技术交底范本精品文档安全技术交底工程名称XXX职经济适用房二期8#楼施工内容柱筋连接交底项目电渣压力焊施工部位或层次交底日期一层柱交底内容：一、安全常识1、进入施工现场必须戴好安全帽，高空作业系好安全带，禁止吸烟。
2、施工现场作业人员严禁酒后上岗，疲劳作业、带病作业。
3、入施工现场必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。
二、作业安全1、所有工人进场应做好技术、安全交底，特别要针对本工种、本工程的特点，提高安全文明施工意识。
2、电渣压力焊操作工应持证上岗，照明机械设备搭设电源由专业电工操作，其他人员不得私自搭设。
3、柱筋焊接搭设架子应牢固、安稳，安全铺设操作台的板不能用腐坏的且用蚂蝗钉钉牢，固定在架子上，不能出现探头板，在超过2米高处应系好安全带，安全带应高挂低用。
4、电焊机操作工应做好个人安全防护措施，穿好绝缘鞋，戴好绝缘手套及防护镜。
电线应架空，不能在地上乱拖拉。
5、施焊现场10m范围内，不得堆放氧气瓶，乙炔发生器，木材等易燃物，焊机应设防雨蓬及消防用品，且焊接周围和下方应采取防火措施及有人监护。
6、实行“一机一闸一箱一漏”制，箱内不得存放杂物，开关箱距所控设备水平距离不宜超过3m。
电焊机金属外壳必须有接零接地线，且电阻不大于10欧。
7、工作中不得开玩笑、打闹，作业后应清理场地，灭绝火种，切断电源，锁好闸箱，消除焊余热后，方可离去。
应做好明火作业审批申请。
8、运连接钢筋就位，工人应特别注意安全，应观前顾后，以免钢筋碰伤行人。
交底人项目负责人被交底人精品文档执行情况安全员：年月日注：本表一式3份，交底人、安全员、被交底人各一份。
安全手艺交底工程称号军队XXX职经济合用房二期8#楼施工内容柱筋连接交底项目电渣压力焊施工部位或层次交底日期二层柱交底内容：一、安全常识1、进入施工现场必须戴好安全帽，高空作业系好安全带，禁止抽烟。
电渣压力焊技术交底关键信息项：1、焊接设备与材料设备型号：＿___________________钢筋规格：＿___________________焊剂类型：＿___________________2、焊接参数焊接电流：＿___________________焊接电压：＿___________________焊接时间：＿___________________3、施工人员资质焊工证书编号：＿___________________培训经历：＿___________________4、质量验收标准抗拉强度：＿___________________外观质量要求：＿___________________5、安全注意事项防护用品配备：＿___________________用电安全措施：＿___________________11 技术交底目的本技术交底旨在确保电渣压力焊施工过程的质量和安全，使施工人员明确施工要求和操作规范，从而保证工程质量和施工安全。
111 适用范围本技术交底适用于各类建筑结构中竖向或斜向（倾斜度在 4:1 范围内）钢筋的电渣压力焊连接施工。
112 焊接设备与材料要求1121 焊接设备应选用符合要求的电渣压力焊设备，包括焊接电源、焊接夹具、控制箱等。
设备应定期维护和校验，确保性能稳定可靠。
1122 钢筋钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
钢筋应无老锈和油污。
1123 焊剂焊剂的性能应符合 GB5293 碳素钢埋弧焊用焊剂的规定。
焊剂应有出厂合格证，使用前需经烘焙 250℃－300℃ 2h。
12 焊接参数选择121 焊接电流根据钢筋直径选择合适的焊接电流。
一般情况下，钢筋直径越大，焊接电流也应相应增大。
122 焊接电压焊接电压应根据焊接电流和钢筋直径进行调整，以保证电渣过程的稳定和焊接质量。
123 焊接时间焊接时间包括电弧过程和电渣过程的时间，应根据钢筋直径和焊接电流进行合理控制。
