【CN209800859U】一种地下隧道设计用可调式管道固定支架【专利】

专利名称：一种可调式管道支架结构
专利类型：实用新型专利
发明人：郝勇,寇勃涛,张琳,贺世杰,张秦龙,刘宾灿,李兴武申请号：CN202120663709.5
申请日：20210331
公开号：CN215721313U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调式管道支架结构，包括两个安装在管廊底部的结构梁上的安装板、两个与安装板连接的立腿部件和设置在两个立腿部件之间且供管道安装的横担，以及设置在立腿部件上的调节部件，立腿部件包括顶部与安装板固连的立腿和设置在立腿底部且与立腿垂直布设的脚板，横担的两端和两个立腿分别连接，横担中设置有通槽，通槽的长度和横担的长度方向一致，通槽中设置有供管道安装的可调式管夹；调节部件包括第一调节部件和第二调节部件，第一调节部件和第二调节部件能带动横担两端沿立腿高度方向移动。

本实用新型适应不同安装位置和不同直径管道，确保同一管廊内所有管道支架等高，提高管道支架安装质量。

申请人：陕西建工安装集团有限公司
地址：710068 陕西省西安市碑林区朱雀大街北段158号
国籍：CN
代理机构：西安创知专利事务所
代理人：卫苏晶
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920507925.3(22)申请日 2019.04.15(73)专利权人 甘肃省交通规划勘察设计院股份有限公司地址 730030 甘肃省兰州市城关区酒泉路213号(72)发明人 胡玉琨　艾杰　李玉平　邓平　白龙　党晓宇　张少峰　王广智　(74)专利代理机构 西安创知专利事务所 61213代理人 谭文琰(51)Int.Cl.E21D 19/00(2006.01)E21D 11/18(2006.01)E21D 11/22(2006.01)(54)实用新型名称一种刚度可调式隧道施工临时支护结构(57)摘要本实用新型公开了一种刚度可调式隧道施工临时支护结构，包括左侧导坑支护结构和右侧导坑支护结构，左侧导坑支护结构和右侧导坑支护结构之间设置有多个横向支撑件，左侧导坑支护结构和右侧导坑支护结构均包括多个第一弧形波纹钢板和第二弧形波纹钢板，第一弧形波纹钢板的上端与钢拱架固定连接，第一弧形波纹钢板的下端与第二弧形波纹钢板的上端固定连接，第二弧形波纹钢板的下端与仰拱固定连接。

本实用新型通过在钢拱架与仰拱之间设置第一弧形波纹钢板和第二弧形波纹钢板对隧道进行临时支撑，能有效提高施工效率和施工质量，降低隧道施工成本，可以重复周转使用，有效地减少钢材的浪费，可以对支护结构的刚度进行灵活调节，适用范围广泛。

权利要求书1页 说明书5页 附图3页CN 209875195 U 2019.12.31C N 209875195U权　利　要　求　书1/1页CN 209875195 U1.一种刚度可调式隧道施工临时支护结构，其特征在于：包括对称布设在隧道两侧的左侧导坑支护结构和右侧导坑支护结构，所述左侧导坑支护结构和右侧导坑支护结构的结构相同且其均支撑在多榀钢拱架(3)与仰拱(4)之间，所述左侧导坑支护结构和右侧导坑支护结构之间设置有多个横向支撑件(5)，所述左侧导坑支护结构和右侧导坑支护结构均包括多个相配合的第一弧形波纹钢板(1)和第二弧形波纹钢板(2)，多个所述第一弧形波纹钢板(1)和第二弧形波纹钢板(2)均沿隧道的延伸方向连续布设，所述第一弧形波纹钢板(1)布设在第二弧形波纹钢板(2)的上部，所述第一弧形波纹钢板(1)的上端通过第一连接件与钢拱架(3)固定连接，所述第一弧形波纹钢板(1)的下端通过第二连接件与第二弧形波纹钢板(2)的上端固定连接，所述第二弧形波纹钢板(2)的下端与仰拱(4)固定连接，所述横向支撑件(5)支撑在左侧导坑支护结构中的第一弧形波纹钢板(1)与所述右侧导坑支护结构中的第一弧形波纹钢板(1)之间。

专利名称：一种可调节式管道支撑架专利类型：实用新型专利
发明人：朱鹏翔
申请号：CN202021400101.5
申请日：20200715
公开号：CN212616788U
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本实用新型的目的在于提供一种可调节式管道支撑架，用于解决对热力管道进行支撑的技术问题。

一种可调节式管道支撑架,包括支撑架机构、升降调节机构和托举机构；托举机构通过升降调节机构设置在支撑架机构的上端；升降调节机构包括升降支撑座、升降调节螺杆、升降驱动把手和升降导向筒；升降支撑座上设有上下贯通的升降螺孔，升降调节螺杆螺接在升降螺孔内，升降驱动把手安装在升降调节螺杆的下端；升降支撑座的上端设有升降导向槽，升降导向槽与所述升降螺孔同轴向；升降导向筒的下端可升降的套装在升降导向槽内，升降调节螺杆的上端与升降导向筒的上端通过轴承可转动的连接。

申请人：淄博齐鲁化学工业区热力有限公司,水发能源集团有限公司
地址：255000 山东省淄博市临淄区大武路120号办公楼101
国籍：CN
代理机构：济南诚智商标专利事务所有限公司
代理人：韩广超
更多信息请下载全文后查看。

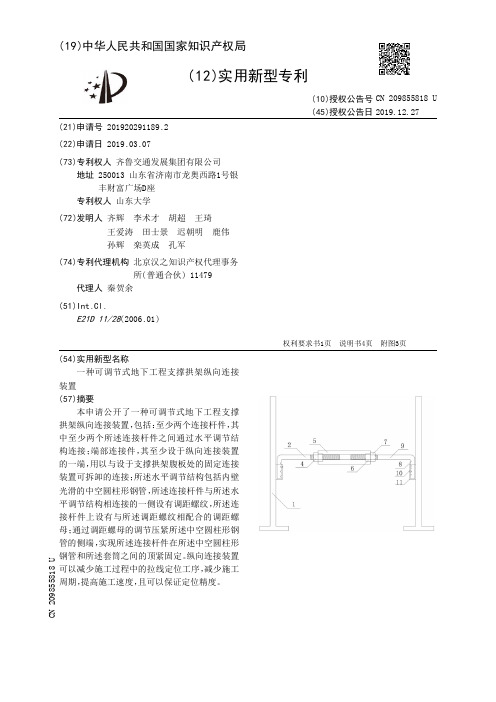

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920291189.2(22)申请日 2019.03.07(73)专利权人 齐鲁交通发展集团有限公司地址 250013 山东省济南市龙奥西路1号银丰财富广场D座专利权人 山东大学(72)发明人 齐辉　李术才　胡超　王琦　王爱涛　田士景　迟朝明　鹿伟　孙辉　栾英成　孔军　(74)专利代理机构 北京汉之知识产权代理事务所(普通合伙) 11479代理人 秦贺余(51)Int.Cl.E21D 11/28(2006.01)(54)实用新型名称一种可调节式地下工程支撑拱架纵向连接装置(57)摘要本申请公开了一种可调节式地下工程支撑拱架纵向连接装置，包括：至少两个连接杆件，其中至少两个所述连接杆件之间通过水平调节结构连接；端部连接件，其至少设于纵向连接装置的一端，用以与设于支撑拱架腹板处的固定连接装置可拆卸的连接；所述水平调节结构包括内壁光滑的中空圆柱形钢管，所述连接杆件与所述水平调节结构相连接的一侧设有调距螺纹，所述连接杆件上设有与所述调距螺纹相配合的调距螺母；通过调距螺母的调节压紧所述中空圆柱形钢管的侧端，实现所述连接杆件在所述中空圆柱形钢管和所述套筒之间的顶紧固定。

纵向连接装置可以减少施工过程中的拉线定位工序，减少施工周期，提高施工速度，且可以保证定位精度。

权利要求书1页 说明书4页 附图3页CN 209855818 U 2019.12.27C N 209855818U权　利　要　求　书1/1页CN 209855818 U1.一种可调节式地下工程支撑拱架纵向连接装置，其特征在于，包括：至少两个连接杆件，其中至少两个所述连接杆件之间通过水平调节结构连接；所述水平调节结构包括内壁光滑的中空圆柱形钢管，所述连接杆件与所述水平调节结构相连接的一侧设有调距螺纹，所述连接杆件上设有与所述调距螺纹相配合的调距螺母；通过调距螺母的调节、压紧所述中空圆柱形钢管的侧端，实现所述连接杆件在所述中空圆柱形钢管和套筒之间的顶紧固定。

专利名称：一种可调节的管道固定装置
专利类型：实用新型专利
发明人：施家豪,龚贤平,张锡明,施海兵,朱敬彪申请号：CN201720972491.5
申请日：20170804
公开号：CN207122658U
公开日：
20180320
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节的管道固定装置，涉及固定装置领域，特别涉及一种可调节的管道固定装置，其技术方案要点是:包括主横梁，设于主横梁上的支撑座，设于支撑座上的放置盒，所述放置盒上设有第一调节装置，放置盒与主横梁之间的支撑座上设有第二调节装置。

需要固定管道时，先将支撑座固定在主横梁上，之后调节第二调节装置，将第二调节装置的高度调整到与需要铺设的管道相同高度，并且将管道固定在放置盒中，再调整第一调节装置使放置盒的大小与管道直径相等来压紧管道，达到了可以根据不同高度、不同规格的管道进行固定的目的。

申请人：江苏宝迪建设工程有限公司
地址：211123 江苏省南京市江宁区淳化街道田园社区松岗庙
国籍：CN
更多信息请下载全文后查看。

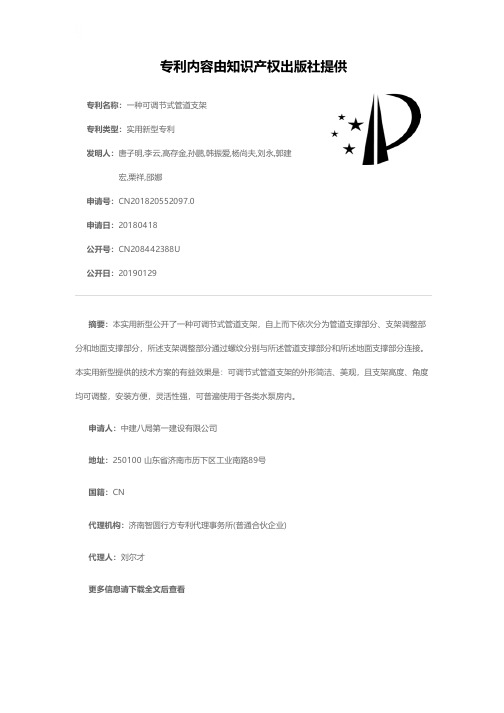

专利名称：一种可调节式管道支架
专利类型：实用新型专利
发明人：唐子明,李云,高存金,孙鹏,韩振爱,杨尚夫,刘永,郭建宏,栗祥,邵娜
申请号：CN201820552097.0
申请日：20180418
公开号：CN208442388U
公开日：
20190129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节式管道支架，自上而下依次分为管道支撑部分、支架调整部分和地面支撑部分，所述支架调整部分通过螺纹分别与所述管道支撑部分和所述地面支撑部分连接。

本实用新型提供的技术方案的有益效果是：可调节式管道支架的外形简洁、美观，且支架高度、角度均可调整，安装方便，灵活性强，可普遍使用于各类水泵房内。

申请人：中建八局第一建设有限公司
地址：250100 山东省济南市历下区工业南路89号
国籍：CN
代理机构：济南智圆行方专利代理事务所(普通合伙企业)
代理人：刘尔才
更多信息请下载全文后查看。

专利名称：一种可装配调节的管道支架专利类型：实用新型专利
发明人：胡明,李泽强,何源
申请号：CN201921184784.2
申请日：20190725
公开号：CN210716287U
公开日：
20200609
专利内容由知识产权出版社提供
摘要：一种可装配调节的管道支架，包括设有外丝的通丝螺杆和圆环卡扣，所述圆环卡扣包括与管道大小相匹配的支撑圆环和固定在支撑圆环的一侧的、与通丝螺杆外丝相匹配的丝扣，至少一个所述圆环卡扣通过丝扣连接在通丝螺杆上，所述支撑圆环为直径可调节的支撑圆环，所述支撑圆环两端通过防错位卡扣连接，所述防错位卡扣包括设置在支撑圆环其中一端的、由上卡条和下卡条构成的卡槽和设置在支撑圆环另一端为与卡槽宽度相匹配的卡扣条，所述下卡条上设有至少一个卡齿，所述卡槽面向卡扣条一侧设有供卡扣条插入卡槽的开口，所述卡扣条上面向卡齿一侧设有多个与卡齿大小相匹配的凹槽。

本实用新型能够大大降低施工难度，增加安装效率，减少现场焊接污染。

申请人：中建五局第三建设有限公司
地址：410004 湖南省长沙市雨花区井湾路20号
国籍：CN
代理机构：长沙市融智专利事务所(普通合伙)
代理人：熊靖宇
更多信息请下载全文后查看。

专利名称：一种可调的管道支架专利类型：实用新型专利
发明人：贺昶明
申请号：CN201620215346.8申请日：20160321
公开号：CN205479741U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调的管道支架，包括主动轮、链条、从动轮、支撑柱以及用于驱动主动轮沿轴线转动的动力部件，主动轮平行于地面，从动轮与主动轮设于支撑柱的异侧，从动轮与主动轮在同一水平高度，且轴线相互平行，链条内侧设有若干的与主动轮及从动轮相啮合配合的内齿，链条一端与支撑柱的一侧壁固定连接，另一端依次与主动轮及从动轮相啮合配合后，再固定连接至支撑柱的另一侧壁，且链条呈张紧状态，支撑柱固定连接用于供管道穿过的固定圆环。

本实用新型所述的支架，能够调整管道在水平方向上左右移动，使得管道的安装具有较大的调整余量，不需事前精确定位，只需粗略定位即可，提高工作效率，保证安装质量。

申请人：成都高峰石油机械有限公司
地址：610000 四川省成都市新都区工业区海都路
国籍：CN
更多信息请下载全文后查看。

专利名称：一种管道固定支架专利类型：发明专利
发明人：管远轮
申请号：CN201710894270.5申请日：20170919
公开号：CN107606312A
公开日：
20180119
专利内容由知识产权出版社提供
摘要：本发明公开了一种管道固定支架，包括底座，还包括固定支架，托台和固定卡子，底座与固定支架之间通过法兰连接，托台固定在固定支架的顶端，固定卡子设有两个，两个固定卡子交叉卡在管道上，固定卡子贯穿托台的台面通过螺母紧固，管道贯穿在固定卡子内并固定。

本发明的管道固定支架使用灵活，该支架可以根据管道跨度的长短来改变固定座的长度，使固定座的固定更加灵活，同时固定支架也采用标准的固定卡子，使固定标准统一，质量稳定。

申请人：管远轮
地址：241000 安徽省芜湖市鸠江区二坝镇大厂行政村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于安装管道的可调节托架专利类型：发明专利
发明人：李鑫
申请号：CN201510845757.5
申请日：20151127
公开号：CN105422989A
公开日：
20160323
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于安装管道的可调节托架，包括：左固定架、右固定架以及设置在左固定架和右固定架上的托架；左固定架和右固定架均包括固定块和安装板，安装板垂直设置在固定块的下表面；左固定架和右固定架的安装板上相对设有U形孔，U形孔的轴线位置垂直于固定块且沿垂直于固定块的方向分布在安装板上；托架包括上托架和下托架，上托架和下托架的两端均设有固定耳，固定耳上开有连接孔，上托架和下托架通过螺栓穿过连接孔对接；上托架的固定耳上固定有圆柱卡块，上托架两端的圆柱卡块的轴线在同一直线上，上托架两端的圆柱卡块分别设置在左固定架和右固定架的U形孔内。

通过上述方式，本发明能够根据管道的大小直接调节安装。

申请人：苏州鑫远同装饰工程有限公司
地址：215144 江苏省苏州市相城区黄桥街道生田村苏州鑫远同装饰工程有限公司
国籍：CN
更多信息请下载全文后查看。
