高二物理3-1电学试题

静电的应用与危害1．如下哪些现象属于静电的应用( )A．油罐车上有一根拖地的链条B．家用电器上的插头使用三头的，其中一头用于接地C．空气静电净化器D．在高大建筑物上安装避雷针解析：选C.A、D选项均是防止静电，B是防止漏电，一般不是防止静电的，C选项才是静电的应用．2．人造纤维比棉纤维容易沾上灰尘，这是因为( )A．人造纤维的导电性好，容易吸引灰尘B．人造纤维的导电性好，容易导走静电，留下灰尘C．人造纤维的绝缘性好，不易除掉灰尘D．人造纤维的绝缘性好，容易积累静电，吸引灰尘解析：选D.人造纤维比棉纤维容易沾上灰尘是由于人造纤维易带电，使灰尘产生静电感应而被吸引．而易带电的原因是绝缘性好不易导走静电而使电荷积累，所以D正确．3．某研究性学习小组学习电学知识后对电工穿的高压作业服进展研究，发现高压作业服是用铜丝编织的，如下各同学的理由正确的答案是( )A．甲认为铜丝编织的衣服不易拉破，所以用铜丝编织B．乙认为电工被铜丝编织的衣服包裹，使身体能够导电，对人体起保护作用C．丙认为电工被铜丝编织的衣服包裹，使体内场强保持为零，对人体起保护作用D．丁认为铜丝必须达到一定的厚度，才能对人体起到保护作用解析：选C.电工穿的铜丝编织的高压作业服可以有效防止电工受到电击，使内部场强处处为零，对人体起到保护作用，主要应用了静电屏蔽原理，选项C正确，其他选项均错误．4．(多项选择)如下列图，P是一个带电体，N是一个不带电的金属空腔，在哪种情况中，放在绝缘板上的小纸屑S不会被P吸引( )解析：选AC.在A、D选项中，P在外部，由于静电感应N的远P端带负电，但内部被屏蔽，无电场，故A中S不被吸引，而D中的S被吸引，A正确，D错误；在B、C选项中，P在N 的内部，由于静电感应N的外外表带负电荷，但因C项中的N接地，外外表无电荷，故C 项中的S不被吸引，而B项中的S可被吸引，故C正确，B错误．5．静电现象在自然界中普遍存在，我国早在西汉末年已有对静电现象的记载，《春秋纬·考异邮》中有“玳瑁吸〞之说，但如下不属于静电现象的是( )A．梳过头发的塑料梳子吸起纸屑B．带电小球移至不带电金属球附近，两者相互吸引C．小线圈接近通电线圈过程中，小线圈中产生电流D．从枯燥的地毯上走过，手碰到金属把手时有被电击的感觉解析：选C.用塑料梳子梳头发时相互摩擦，塑料梳子会带上电荷吸引纸屑，选项A属于静电现象；带电小球移至不带电金属球附近，由于静电感应，金属球在靠近带电小球一端会感应出与带电小球异号的电荷，两者相互吸引，选项B属于静电现象；小线圈接近通电线圈过程中，由于电磁感应现象，小线圈中产生感应电流，选项C不属于静电现象；从枯燥的地毯上走过，由于摩擦生电，当手碰到金属把手时瞬时产生较大电流，人有被电击的感觉，选项D属于静电现象．一、单项选择题1．避雷针能够防止建筑物被雷击的原因是( )A．云层中带的电荷被避雷针通过导线导入大地B．避雷针的尖端向云层放电，中和了云层中的电荷C．云层与避雷针发生摩擦，避雷针上产生的电荷被导入大地D．以上说法都不对解析：选B.带电荷的云层靠近避雷针时，在避雷针尖端感应出与云层相反的静电，达到一定程度就向空中放电，中和云层中的电荷，从而防止遭受雷击，所以只有B正确．2．在医疗手术中，为防止麻醉剂乙醚爆炸，地砖要用导电材料制成，医生和护士要穿由导电材料制成的鞋子和外套，一切设备要良好接地，甚至病人身体也要良好接地，这样做是为了( )A．除菌消毒B．消除静电C．利用静电D．防止漏电解析：选B.在可燃气体环境(如乙醚)中产生的静电，容易引起爆炸，应设法把产生的静电消除掉(如导入大地)，因此只有B选项正确．3．请用学过的电学知识判断如下说法正确的答案是( )A．电工穿绝缘衣比穿金属衣安全B．制作汽油桶的材料用金属比塑料好C．小鸟停在单根高压输电线上会被电死D．打雷时，待在汽车里比待在木屋里要危险解析：选B.由电学知识，汽油桶用金属材料可以与时将产生的静电导走，故B对．绝缘衣在高电压下可能被击穿，而穿金属衣可以起到屏蔽作用，故A错．由静电屏蔽知识可知D 错．小鸟站在单根高压输电线上，因为两爪之间的电压为零，故小鸟不会被电死，故C错．4．关于静电喷漆的说法，如下正确的答案是( )A．当油漆从喷枪喷出时，油漆粒子带正电，物体带正电，相互排斥而扩散开来B．当油漆从喷枪喷出时，油漆粒子带负电，物体带正电，相互吸引而被物体吸附C．从喷枪喷出的油漆粒子带正电，相互排斥而扩散开来，被吸附在带负电的物体上D．因为油漆粒子相互排斥而扩散开来，所以静电喷漆虽喷漆均匀但浪费油漆解析：选C.喷枪喷出的油漆粒子带正电，因相互排斥而散开，形成雾状，被喷涂的物体带负电，对雾状油漆产生引力，把油漆吸到外表，从而减少了浪费，所以只有C正确．5．关于静电除尘的说法中正确的答案是( )A．进入除尘器后，烟雾中的颗粒被强电场电离而带正电，颗粒向电源负极运动B．除尘器中的空气被电离，烟雾颗粒吸附电子而带负电，颗粒向电源正极运动C．烟雾颗粒带电后，受到竖直向下的电场力而向下运动D．烟雾颗粒被强电场粉碎成更小的颗粒，排到大气中人眼看不到解析：选B.静电除尘器的两个电极接高压电源，形成强电场，使空气发生电离，自由电子在电场力作用下，向正极加速运动，电子被烟雾颗粒吸附后，一起向电源正极运动，在正极积聚大量颗粒，在重力作用下，从除尘器的下部排出，故A、C、D都不对，只有B对．6.如下列图是静电除尘原理示意图，A为金属管、B为金属丝，在A、B之间加上高电压，使B附近的空气分子被强电场电离为电子和正离子，电子在向A极运动过程中被烟气中的煤粉俘获，使煤粉带负电，最终被吸附到A极上，排出的烟就比拟清洁了．有关静电除尘的装置，如下说法中正确的答案是( )①金属管A应接高压电源的正极，金属丝B接负极②金属管A应接高压电源的负极，金属丝B接正极③C为烟气的进气口，D为排气口④D为烟气的进气口，C为排气口A．①③B．②④C．①④D．②③解析：选A.由题意电子在向A极运动过程中被烟气中的煤粉俘获可知A为高压正极，B为高压负极．烟气应从下往上排出．故A选项正确．二、多项选择题7．如下列图，金属壳放在光滑的绝缘水平垫上，能起到屏蔽外电场或内电场作用的是( )解析：选ABD.A图中，由于金属壳发生静电感应，内部场强为零，金属壳起到屏蔽外电场的作用，A对；B图中金属壳同大地连为一体，同A一样，外壳起到屏蔽外电场的作用，B对；C中电荷会引起金属壳内外外表带电，外外表电荷会在壳外空间中产生电场，即金属壳不起屏蔽作用，C错；将金属壳接地后，外外表不带电，壳外不产生电场，金属壳起屏蔽内电场的作用，D对．8．如下关于静电的说法中正确的答案是( )A．静电植绒是利用异性电荷相吸引而使绒毛吸附在底料上B．复印机是利用异性电荷相吸引而使碳粉吸附在硒鼓上C．电疗针灸是静电在医学上的应用D．飞机轮胎用导电橡胶制成，是为了防止静电对飞机造成的危害解析：选ABD.静电植绒、复印机是利用了异种电荷相互吸引的原理，飞机轮胎用导电橡胶制成是为了把产生的静电导入大地，而电疗针灸是利用电流的生物效应．所以A、B、D正确，C错误．9.如下列图，用起电机使金属鸟笼带电，站在金属架上的鸟安然无恙，且不带电，其原因是( )A．鸟的脚爪与金属架绝缘B．鸟与笼电势一样，无电势差C．鸟笼内部场强为零，电荷分布在笼的外外表D．起电机使笼带电，笼的电势不会很高解析：选BC.由于金属鸟笼的静电屏蔽作用，使得鸟笼内部场强为零，电荷分布在笼的外外表，C正确；处于静电平衡状态的鸟笼是一个等势体，其上各点电势都相等，故B正确；鸟的脚爪与金属架不是绝缘的，A错误；起电机使鸟笼带电，电势可以达到很高，D错误．10.如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉别离的过程，如下表述正确的有( )A．带正电的矿粉落在右侧B．电场力对矿粉做正功C．带负电的矿粉电势能变大D．带正电的矿粉电势能变小解析：选BD.由题图可知，电场方向水平向左，带正电的矿粉所受电场力方向与电场方向一样，所以落在左侧；带负电的矿粉所受电场力方向与电场方向相反，所以落在右侧，选项A 错误．无论矿粉所带电性如何，矿粉均向所受电场力方向偏转，电场力均做正功，选项B 正确；电势能均减少，选项C错误，选项D正确．11.如下列图，在玻璃管中心轴上安装一根直导线，玻璃管外绕有线圈，直导线的一端和线圈的一端分别跟感应圈的两放电柱相连．开始，感应圈未接通电源，点燃蚊香，让烟通过玻璃管冒出．当感应圈电源接通时，玻璃管中的导线和管外线圈间就会加上高电压，立即可以看到不再有烟从玻璃管中冒出来了．过一会儿还可以看到管壁吸附了一层烟尘，这是因为( )A．烟尘在高压电场作用下带上了负电B．烟尘在高压电场作用下带上了正电C．带负电的烟尘吸附在线圈上，因此看不到有烟冒出D．带正电的烟尘吸附在直导线上，因此看不到有烟冒出解析：选AC.烟尘在直导线和管外线圈形成的高压电场作用下，带上了负电．带负电的烟尘颗粒被吸附到了带正电的线圈上，因此看不到有烟冒出，A、C项正确．三、非选择题12．如下列图，在真空中有两个点电荷A和B，电荷量分别为－Q和＋2Q，它们相距L，如果在两点电荷连线的中点O有一个半径为r(2r<L)的空心金属球，且球心位于O点，求球壳上的感应电荷在O点处的场强大小和方向．解析：球壳处于静电平衡时内部场强处处为0，故O点场强为0.所以E感－E＝0.球壳上的感应电荷在O 点处的场强大小等于A 、B 在O 点产生的合场强 E 感＝E A ＋E B ＝k Q⎝ ⎛⎭⎪⎫L 22＋k 2Q ⎝ ⎛⎭⎪⎫L 22＝12kQ L 2， 方向沿AB 指向B .答案：12kQ L 2 沿AB 指向B。

闭合电路的欧姆定律一、闭合电路的欧姆定律：公式：rR EI +=；变式：)(r R I E +=；内外U U E +=；Ir E U -=；R1R 2A1ErS示数为I1=0.20A;当开关S扳到位置2时,电流表的示数为I2=0.30A,求电源的电动势和内电阻.举一反三：1、在例1的基础上，如果没有电流表，只有电压表，如何设计求电源的电动势和内阻。

二、路端电压与负载的关系1、路端电压U：就是外电压；2、负载R：电路中消耗电能的元件称为负载；3、路端电压U与负载R的关系UIO1 2Ir E U -= rR EI +=①当R 增大时，I 减小，所以外电压U 增大； ②当R 减小时，I 增大，所以外电压U 减小； 4、路端电压U 与电流I 的关系图象 （1）图象的截距（如图所示）：①外电路断路时，即R →∞时，I=0，Ir=0，外U =E ，即直线在纵坐标上的截距表示电源的电动势E ； ②外电路短路时，即R=0，I=rE（称为短路电流），外U =0，即直线在横坐标上的截距表示为短路电流I 短。

（2）直线的斜率： 由短短得I Er r E I ==，所以直线斜率的绝对值就等于电源内阻，即IUr ∆∆=，直线的斜率绝对值越大，内阻r 越大。

注意：θtan ≠r ，因为对于同一个电源，坐标标度不同，θ不同。

例1、有两节电池,它们的电动势分别为E1和E2,内电阻分别为r 1和r 2.将它们分别连成闭合电路,其外电路的电流I 和路端电压U 的关系如图所示,可以判定( )A.图象交点所示状态,两电路的外电阻相等B.E 1>E 2,r 1>r 2C.图象交点所示状态,两电路的电阻相等D.E 1>E 2,r 1<r 2举一反三：1、如图所示，在同一坐标系中画出a 、b 、c 三个电源的U 一I 图象，其中a 和c 的图象平行，下列说法中正确的是 （ ）A ． Ea<Eb ，ra=rbB ． Eb=Ec ，rc>rbC ． Ea<Ec ，ra=rcD ． Eb<Ec ，rb=rc三、闭合电路的电源的功率和效率1．电源的总功率：P 总＝EI ＝IU 外＋IU 内＝P 出＋P 内．若外电路是纯电阻电路，则有P 总＝I 2(R ＋r)＝E 2R ＋r.2．电源内部消耗的功率：P 内＝I 2r ＝U 内I ＝P 总－P 出． 3．电源的输出功率：P 出＝UI ＝EI －I 2r ＝P 总－P 内．若外电路是纯电阻电路，则有 P 出＝I 2R ＝E 2R (R ＋r )2＝E 2(R －r )2R ＋4r.由上式可以看出(1)当R ＝r 时，电源的输出功率最大为Pm ＝E 24r . (2)当R>r 时，随着R 的增大输出功率越来越小． (3)当R<r 时，随着R 的增大输出功率越来越大．(4)当P 出<Pm 时，每个输出功率对应两个可能的外电阻R 1和R 2，且R 1·R 2＝r 2. (5)P 出与R 的关系如图所示．4．电源的效率η＝P 出P 总×100%＝U E ×100%＝R R ＋r×100%＝11＋r R ×100%因此R 越大，η越大；当R ＝r ，电源有最大输出功率时，效率仅为50%.η－R 图象如图所示．例1、 如图所示，电源电动势E ＝3 V ，内阻r ＝3 Ω，定值电阻R 1＝1 Ω，滑动变阻器R 2的最大阻值为10 Ω，求：(1)当滑动变阻器的阻值R 2为多大时，电阻R 1消耗的功率最大？电阻R 1消耗的最大功率是多少？(2)当变阻器的阻值为多大时，变阻器消耗的功率最大？变阻器消耗的最大功率是多少？(3)当变阻器的阻值为多大时，电源输出功率最大？电源输出的最大功率是多少？(4)三种情况下，电源的效率分别为多大？ErRs举一反三：1、如图所示的电路中,R 为电阻箱,V 为理想电压表.当电阻箱读数为R1=2Ω时， 电压读数为U 1=4V;当电阻箱读数为R 2=5Ω时,电压表读数为U 2=5V, 求: (1)电源的电动势E 和内阻r.(2)当电阻箱R 读数为多少时,电源的输出功率最大?最值Pm 为多少?四、闭合电路的动态分析根据闭合电路的欧姆定律和串联、并联电路的特点来分析电路中某电阻变化引起整个电路中各部分电学量的变化情况，常见的方法有：1．程序法：部分→整体→部分.(2)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．2．直观法任一电阻阻值增大，必引起该电阻中电流的减小和该电阻两端电压的增大． 3．“并同串反”规律所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都将减小，反之则增大．即 }U 串↓I 串↓P 串↓←R ↑→{ U 并↑I 并↑P 并↑4．极限法即因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端去讨论．例1、如图所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R0的滑动端向下滑动的过程中()A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大举一反三：1、在如图所示的电路中，R1=10 Ω，R2=20 Ω，滑动变阻器R的阻值为0~50Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是（）A.逐渐变亮B.逐渐变暗C.先变亮后变暗D.先变暗后变亮五、含电容器电路问题的分析：分析和计算含有电容器的直流电流时，要注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端电压．电容器稳定时，相当于此处电路断路．(2)当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等．(3)电路的电流、电压变化时，将会引起电容器的充(放)电．如果电容器两端电压升高，电容将充电；反之，电容器将对与它并联的电路放电．例1、如图所示，电源电动势E＝6 V，内阻r＝1 Ω，电阻R1＝2 Ω，R2＝3 Ω，R3＝7.5 Ω，电容器的电容C＝4 μF.开关S原来断开，现在合上开关S到电路稳定，试问这一过程中通过电流表的电荷量是多少？举一反三R2C s2s1ER1流过电阻R1、R2的电流方向,以下判断正确的是（ )A、若只断开S1,流过R1的电流方向为自左向右B、若只断开S1,流过R1的电流方向为自右向左C、若只断开S2,流过R2的电流方向为自左向右D、若只断开S2,流过R2的电流方向为自右向左2、如图,E=10V,R1=4Ω,R2=6Ω,C=30μF.电池内阻可忽略.(1)闭合开关S,求稳定后通过R1的电流.(2)然后将开关S断开,求这以后流过R1的总电量.R1R2EC s六、电路故障分析：电路故障一般是短路或断路，常见的情况有：导线断芯，灯泡断丝、灯座短路、变阻器内部断路、接触不良等现象．检查故障的基本方法有两种：1．电压表检测方法：如果电压表示数为0，说明电压表上无电流通过，则可能在并联路段之外有断路，或并联路段内有短路．如果电压表有示数，说明电压表上有电流通过，则在并联路段之外无断路，或并联路段内无短路．2．用多用电表的欧姆挡检测要对检测的电路切断电源，逐一使元件脱离原电路(或对某段电路检测)后测量是通路还是断路便可找到故障所在．例1、用电压表检查如图所示电路中的故障，测得U ad＝5.0 V，U cd＝0 V，U bc＝0 V，U ab＝5.0 V，则此故障可能是()A．L断路B．R断路C．R′断路D．S断路R 1R 2R 3SErR 123SE r举一反三：1、如图所示的电路中,电源电动势为6V,当开关接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6V, Uad=0V, Ucd=6V, 由此可以判定 ( )A 、L1和L2 的灯丝都烧断了B 、L1的灯丝烧断C 、L2的灯丝烧断D 、变阻器R 断路2、如图所示的电路中,开关S 闭合后,由于电阻发生短路或者断路故障,电压表和电流表的读数都增大,则肯定出现了下列那种故障 ( )A 、R1短路B 、R2短路C 、R3短路D 、R1断路闭合电路的欧姆定律习题1．如图所示为“热得快”热水器的电路图和示意图．现接通电源，发现该热水器没有发热，并且热水器上的指示灯也不亮，现用交流电压表测得热水器A、B两端的电压为220 V，指示灯两端的电压为220V．那么该热水器的故障在于( )A．连接热水器和电源之间的导线断开B．连接电阻丝与指示灯的导线发生了短路C．电阻丝熔断，同时指示灯烧毁D．同时发生了以上各种情况2．如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S、S为开关，与分别为电压表和电流表．初始时，S与S均闭合，现将S断开，则( )A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．如图所示的电路中，电源电动势E＝6 V，内阻r＝1 Ω，电阻R1＝6 Ω，R2＝5 Ω，R3＝3 Ω，电容器的电容C＝2×10－5 F．若将开关S闭合，电路稳定时通过R2的电流为I；断开开关S后，通过R1的电荷量为q.则( )A．I＝0.75 AB．I＝0.5 AC．q＝2×10－5 CD．q＝1×10－5 C4．如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则( )A．R1接在电源上时，电源的效率高B．R2接在电源上时，电源的效率高C．R1接在电源上时，电源的输出功率大D．电源的输出功率一样大5．如图为测量某电源电动势和内阻时得到的U－I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为 4.8 V．则该电路可能是下图中的( )6．某同学将一直流电源的总功率PE 、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标系中，如图中的a、b、c所示．以下判断错误的是( )A．直线a表示电源的总功率B．曲线c表示电源的输出功率C．电源的电动势E＝3 V，内电阻r＝1 ΩD．电源的最大输出功率Pm＝9 W7.在某控制电路中，需要连成如图所示的电路，主要由电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及电位器(滑动变阻器)R 连接而成，L 1、L 2是红绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a 端时，下列说法中正确的是( )A ．L 1、L 2两个指示灯都变亮B ．L 1、L 2两个指示灯都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2变亮8．如图所示电路中，电源电动势E 恒定，内阻r ＝1 Ω，定值电阻R 3＝5 Ω.当开关K 断开与闭合时，ab 段电路消耗的电功率相等．则以下说法中正确的是( )A ．电阻R 1、R 2可能分别为4 Ω、5 ΩB ．电阻R 1、R 2可能分别为3 Ω、6 ΩC ．开关K 断开时电压表的示数一定小于K 闭合时的示数D ．开关K 断开与闭合时，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6 Ω9．如图甲所示为某一小灯泡的U －I 图线，现将两个这样的小灯泡并联后再与一个4 Ω的定值电阻R 串联，接在内阻为1 Ω、电动势为5 V 的电源两端，如图乙所示，则( )A ．若通过每盏小灯泡的电流强度为0.2 A ，此时每盏小灯泡的电功率为0.6 WB ．若通过每盏小灯泡的电流强度为0.3 A ，此时每盏小灯泡的电功率为0.6 WC．若通过每盏小灯泡的电流强度为0.2 A，此时每盏小灯泡的电功率为0.26 W D．若通过每盏小灯泡的电流强度为0.3 A，此时每盏小灯泡的电功率为0.4 W10．在如图所示的电路中，R1＝2 Ω，R2＝R3＝4 Ω，当开关K接a时，R2上消耗的电功率为4 W，当开关K接b时，电压表示数为4.5 V，试求：(1)开关K接a时，通过电源的电流和电源两端的电压；(2)开关K接b时，电源的电动势和内电阻；(3)开关K接c时，通过R2的电流．闭合电路欧姆定律1．C 2.B 3.AD 4.A 5.B6．D [电源的总功率为P E ＝EI ，电源的输出功率为P R ＝EI －I 2r ，电源内部的发热功率P r ＝I 2r ，所以直线a 表示电源的总功率，选项A 正确；曲线b 表示电源内部的发热功率，曲线c 表示电源的输出功率，选项B 正确；直线a 的斜率表示电动势E ，解得E ＝3 V ，由曲线b 上某点坐标可得电源内阻为1 Ω，选项C 正确；当外电路电阻等于电源内阻时，电源输出功率最大，Pm ＝E24r＝2.25 W ，对应曲线c 的最高点，选项D 错误．]7．B [当电位器的触头由弧形碳膜的中点逆时针滑向a 端时，电位器接入电路的电阻减小，根据串并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流增大，内阻分担电压增大，路端电压减小，L 1灯变暗，通过其电流减小；由U 1＝I 2R 1及I 2＝I －I 1可知R 1分担电压增大，L 2及R 2两端电压减小，L 2功率减小而变暗，选项B 正确．]8．AD [将R 3和电源串联在一起看做等效电源，则该等效电源的电动势为E ，等效内阻为r ′＝r ＋R 3，K 闭合时，两电表的示数分别为：U ＝R 1E R 1＋r ′，I ＝E R 1＋r ′.当K 断开时，两电表的示数分别为：U ′＝R 1＋R 2E R 1＋R 2＋r ′，I ′＝ER 1＋R 2＋r ′.又U ′＝E 1＋r ′R 1＋R 2>U ＝E1＋r ′R 1，故选项C 错．由以上各式可得：U ′－UI －I ′＝r ′，故D 选项正确．据题意，UI ＝U ′I ′，代入解得：R 1(R 1＋R 2)＝r ′2，显然A 选项正确，B 选项错误．]9．B [若通过每盏小灯泡的电流强度为0.2 A ，则电源输出电流为I ＝0.4 A ，由闭合电路欧姆定律计算得此时小灯泡两端电压为U ＝E －I(R ＋r)＝3 V ．由题图甲可知小灯泡的电流强度为0.2 A 时小灯泡两端电压仅为1.3 V ，显然通过每盏小灯泡的电流强度不可能为0.2 A ，A 、C 错误；若通过每盏小灯泡的电流强度为0.3 A ，由题图甲可知小灯泡两端电压为2.0 V ，电阻R 和内阻r 上的电压为3.0 V ，此时每盏小灯泡的电功率为P ＝UI ＝0.6 W ，B 正确、D 错误．]10．(1)1 A 4 V (2)6 V 2 Ω (3)0.5 A解析 (1)K 接a 时，R 1被短路，外电阻为R 2，根据电功率公式可得 通过电源的电流I 1＝PR 2＝1 A ， 电源两端的电压U 1＝ PR 2＝4 V. (2)K 接a 时，有E ＝U 1＋I 1r ＝4＋r ，① K 接b 时，R 1和R 2串联，R 外′＝R 1＋R 2＝6 Ω， 通过电源的电流I 2＝U 2R 1＋R 2＝0.75 A ，21 这时有：E ＝U 2＋I 2r ＝4.5＋0.75r.②联立①②式得：E ＝6 V ，r ＝2 Ω.(3)K 接c 时，R 总＝R 1＋r ＋R 23＝6 Ω，总电流I 3＝E/R 总＝1 A ，通过R 2的电流I ′＝12I 3＝0.5 A. 易错点评1．在第6题中，由于考生对各个功率的表达式不清晰，或不能把各功率的表达式与各个图象对应起来，不能理解图象的交点，最值的意义，导致无从下手解题．2．对于第7题，有关闭合电路动态分析的问题，错误主要有两个方面：①不能按正常程序进行分析，凭想当然去做题．②不根据闭合电路欧姆定律进行定量分析与计算，导致错误．3．在10题中，清楚电键K 接a 、b 、c 时的等效电路，明确各电阻间的串并联关系是解题成功的关键．。

高二物理电学练习题及答案第一部分：选择题1. 电流的单位是：A. 安培B. 伏特C. 瓦特D. 欧姆答案：A. 安培2. 下列哪个物理量与电流成正比？A. 电阻B. 电压C. 电功率D. 电感答案：C. 电功率3. 动态电流和静态电流的区别在于：A. 动态电流有正负之分，而静态电流只有正电流B. 动态电流是变化的电流，而静态电流是恒定的电流C. 动态电流是交流电流，而静态电流是直流电流D. 动态电流是指人体感受到的电流，而静态电流是指不可感知的电流答案：B. 动态电流是变化的电流，而静态电流是恒定的电流4. 串联电路和并联电路的特点是：A. 串联电路中电流相同，电压不同；并联电路中电流不同，电压相同B. 串联电路中电流不同，电压相同；并联电路中电流相同，电压不同C. 串联电路中电流和电压均相同；并联电路中电流和电压均不同D. 串联电路中电流和电压均不同；并联电路中电流和电压均相同答案：A. 串联电路中电流相同，电压不同；并联电路中电流不同，电压相同5. 在直流电路中，电源的正负极性是：A. 固定不变的B. 随着电流方向的变化而改变的C. 随着电压大小的变化而改变的D. 电源无极性的答案：A. 固定不变的第二部分：填空题1. 一个电阻为2欧姆的电路中通过2安培的电流，求电路的电压。

答案：4伏特2. 一个电容为10法拉的电路，当通过1安培的电流时，电压为多少伏特？答案：10伏特3. 一个电感为0.2亨的电路，当通过0.5安培的电流时，求电感器两端的电压。

答案：0.1伏特4. 一个电路中，电阻为4欧姆，电压为12伏特，求通过电路的电流大小。

答案：3安培5. 一个电路中，电容为8法拉，电压为16伏特，求通过电路的电流大小。

答案：2安培第三部分：计算题1. 一个电阻为6欧姆的电路中通过3安培的电流，求电路的电压。

答案：18伏特2. 一个电路中，电阻为12欧姆，电流为2安培，求通过电路的电压大小。

答案：24伏特3. 一个由100欧姆的电阻和200欧姆的电阻串联而成的电路，通过5安培的电流，求电路的总电压。

高二物理电学试题及答案一、选择题（每题3分，共30分）1. 电场强度是描述电场强弱的物理量，其单位是：A. 牛顿B. 牛顿/库仑C. 库仑/牛顿D. 伏特/米2. 根据欧姆定律，电阻R与电压U和电流I之间的关系是：A. R = U/IB. R = I/UC. R = U * ID. R = U - I3. 以下哪种情况会导致电流通过导体：A. 导体两端存在电势差B. 导体两端不存在电势差C. 导体两端电压为零D. 导体两端电压相等4. 电荷的定向移动形成电流，其中正电荷的定向移动方向被规定为电流的方向。

那么，负电荷的定向移动方向与电流方向的关系是：A. 相同B. 相反C. 无关D. 无法确定5. 电容器的电容C与两极板间的距离d和极板面积A的关系是：A. C ∝ 1/dB. C ∝ 1/AC. C ∝ A/dD. C ∝ dA6. 以下哪种情况下，电场线是闭合的：A. 点电荷产生的电场B. 等量异种电荷产生的电场C. 等量同种电荷产生的电场D. 导体内部的电场7. 根据法拉第电磁感应定律，感应电动势的大小与下列哪项因素无关：A. 磁通量的变化率B. 磁场的强度C. 导体的电阻D. 导体在磁场中运动的速度8. 电容器的充电和放电过程中，电容器两端的电压变化情况是：A. 充电时电压逐渐减小，放电时电压逐渐增大B. 充电时电压逐渐增大，放电时电压逐渐减小C. 充电时电压不变，放电时电压不变D. 充电时电压逐渐减小，放电时电压逐渐减小9. 以下哪种情况下，电流通过导体产生的热量最多：A. 电压一定，电流大B. 电流一定，电压大C. 电压和电流都大D. 电压和电流都小10. 根据焦耳定律，电阻R产生的热量Q与电流I、电阻R和时间t的关系是：A. Q = I^2RtB. Q = IR^2tC. Q = RtID. Q = tIR二、填空题（每题2分，共20分）1. 电场中某点的电势为5V，那么该点的电势能是______焦耳。

第二章章末综合测试一、选择题(共15个题，10、12、13、14、15为多项选择题，全部选对得4分，局部选对得2分，选错或不选得0分，其余为单项选择题，每题4分，共60分)1．关于正常工作的电动机和白炽灯，以下说法中正确的答案是( )A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能解析白炽灯是纯电阻用电器其消耗的电能全部转化为内能，电动机是非纯电阻用电器其消耗的电能主要转化为机械能，其中一小局部电能转化为内能，故A、B、D三项错误，C项正确．答案 C设置目的考查纯电阻和非纯电阻在电能转化时的不同2．两根完全一样的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折，然后给它们分别加上一样电压后，如此在同一时间内，通过它们的电荷量之比为( ) A．1∶4B．1∶8C．1∶16 D．16∶1答案 C设置目的考查电流的定义式3.为探究小灯泡L的伏安特性，连好如下列图的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U­I图象应是( )解析随电流的增加温度逐渐升高，灯丝的电阻率、电阻随之变大，因此C项正确，A、B、D 三项错误．答案 C设置目的考查小灯泡的伏安特性曲线4.如下列图是测定电流表内电阻的电路图，闭合开关S，先调节电阻箱R的电阻值至R1，使电流表指针偏转到满刻度，再把电阻箱R的电阻值调至R2，使电流表指针偏转到满刻度的一半．在电池内电阻忽略不计的情况下，电流表的内阻等于( )A．R2－2R1 B.R22－R1C．R2－R1D．2(R2－R1)解析设电流表内阻为R g，满偏电流为I g，电源电动势为E，根据闭合电路欧姆定律得I g＝ER g＋R1①I g 2＝ER g＋R2②联立①②解得R g＝R2－2R1.答案 A设置目的考查半偏法测电流表内阻的根本原理5.如下列图的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是( )A．L1灯丝烧断 B．电阻R2断路C．电阻R2短路 D．电容器被击穿短路解析灯丝烧断是断路，电容器被击穿是短路．答案 B设置目的通过对电路的分析寻找故障的原因6.如下列图，A灯与B灯电阻一样，当变阻器滑片向上滑动时，对两灯明暗变化判断正确的答案是( )A．A、B灯都变亮B．A、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮解析当变阻器滑片向上移动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得知，干路电流I减小，路端电压U增大，灯A变亮．流过电阻R1的电流I1＝I－I A，由于干路电流I减小，灯A的电流I A增大，所以I1减小，电阻R1的电压减小．灯B的电压U B＝U－U1，由于U增大，U1减小，所以U B增大，灯B变亮．答案 A设置目的考查动态电路中相关物理量变化的分析7.如图1为测量某电源电动势和内阻时得到的U­I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．如此该电路可能是图2中的( )解析 由U­I 图象可求得电源的电动势E ＝6 V ，内电阻r ＝6－44Ω＝0.5 Ω，外电路连接电阻R 时路端电压为4.8 V ，由闭合电路的欧姆定律得E ＝U ＋IrI ＝E －U r ＝6－4.80.5A ＝2.4 A 又I ＝E R ＋r 所以R ＝E I －r ＝(62.4－0.5) Ω＝2 Ω 选项A 、B 、C 、D 四个电路的外电路电阻分别是1 Ω、2 Ω、9 Ω、4.5 Ω.答案 B设置目的 考查对闭合电路欧姆定律和U­I 图的认识8.在研究微型电动机的性能时，应用如下列图的实验电路，当调节滑动变阻器R 并使电动机停止转动时，电流表和电压表的示数分别为0.5 A和2 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2 A 和24 V ，如此这台电动机正常运转时的输出功率为( )A ．32 WB ．44 WC ．47 WD ．48 W解析 电动机的输入功率为P 2＝U 2I 2＝24×2 W＝48 W ，线圈电阻：R ＝U 1I 1＝20.5Ω＝4 Ω.热功率为P 1＝I 22R ＝22×4 W ＝16 W ．输出功率：P 输＝P 2－P 1＝(48－16) W ＝32 W.答案 A设置目的 通过分析电动机在转动和不转动时的区别，考查纯电阻电路和非纯电阻电路的计算9．用两个一样的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，假设把A 1、A 2分别采用串联或并联的方式接入电路，如图(a)、(b)所示，如此闭合开关后，如下有关电表的示数和电表指针偏转角度的说法正确的答案是( )A ．图(a)中的A 1、A 2的示数一样B ．图(a)中的A 1、A 2的指针偏角一样C ．图(b)中的A 1、A 2的示数和偏角都不同D ．图(b)中的A 1、A 2的指针偏角一样 解析 大量程电流表是小量程电流表并联一适当小的分流电阻改装而成的．当A 1、A 2并联时，由于A 1、A 2的电阻不同，通过A 1、A 2的电流不等，A 1、A 2的示数不同，但通过每个小量程电流表的电流一样，故指针偏角一样，A 项错误，B 项正确．当A 1、A 2串联时，通过A 1、A 2的电流一样,故示数一样,但A 1、A 2的量程不同，故指针偏角不同，C 、D 项错误.答案 B10.如下列图，电源的电动势为E ，内阻为r ，R 1为定值电阻，R 2为滑动变阻器，C 为电容器，L 为小灯泡，电表均为理想电表，闭合开关S 后，假设滑动变阻器的触头P 向下滑动时，如此( )A ．小灯泡的功率减小B ．电压表的示数增大C ．电容器上的电荷量增加D ．两表示数变化量的比值|ΔU ΔI|不变 解析 A 项，P 下滑，R 2阻值变小，故电路总电阻减小，那么，总电流增大，通过灯泡的电流增大，可知小灯泡的功率增大，故A 项错误；B 项，因电流增大，如此R 1上的电压增大，如此电压表示数增大，故B 项正确；C 项，总电流增大，内电压与R 1上的电压增大，故电容器上电压减小，所以，电容器上的电荷量减小，故C 项错误；D 项，两表示数之比U I＝R 1，故两表示数变化量的比值|ΔU ΔI|仍为R 1不变，故D 项正确；应当选B 、D 两项． 答案 BD11.如图，直线a 、抛物线b 和c 为某一稳恒直流电源在纯电阻电路中的总功率P E 、输出功率P R 、电源内部发热功率P r 随路端电压U 变化的图象，但具体对应关系未知，根据图象可判断( )A ．图象中任意电压值对应的功率关系为P E ＝P r ＋P RB ．P r ­U 图象的对应图线b ，由图知电动势为3 V ，内阻为1 ΩC ．P E ­U 图象对应图线a ，由图知电动势为9 V ，内阻为3 ΩD ．外电路电阻为1 Ω时，输出功率最大为2 W解析 A 项，电源的总功率等于内电阻消耗功率和输出功率之和，即图象中任意电压值对应的功率关系为P E ＝P r ＋P R ，故A 项正确；B 项，根据电功率的计算公式可得：P r ＝〔E －U 〕2r ，由数学知识可知，P r ­U 图象的对应图线b ，故B 项正确；C 项，总功率为：P E ＝EI ＝E·E －U r＝－E r U ＋E 2r ，可知P E ­U 图象对应图线a.由数学知识得知，图象a 的斜率大小为：k ＝E r ＝93＝3；当U ＝0时，P E ＝E 2r＝9 W ．联立解得：E ＝3 V ，r ＝1 Ω.故C 项错误；D 项，当内外电阻相等时，电源的输出功率最大，即当外电路电阻为R ＝r ＝1 Ω时，输出功率最大，最大输出功率为：P m ＝〔12E 〕2R ＝E 24r ＝324×1W ＝2.25 W ．故D 项错误．应当选A 、B 两项． 答案 AB点评 此题的关键要根据功率公式得到三种功率的解析式，利用图象信息进展研究．要有根本的读图能力，根据数学知识来理解图象的物理意义．12．两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．并根据数据描绘了如图乙所示的两条U­I 图线．如此图象中两图线的交点表示的物理意义是( )A ．滑动变阻器的滑动触头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为0.5 WD ．电源的效率达到最大值解析 由图象可知，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动触头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率越大，B 项正确；P ＝IU 2＝0.5 W ，C 项正确；电源的效率：η＝IE －I 2r IE，电流越小效率越高，可见滑动触头P 滑到最右端时电源效率最高，D 项错误．答案 BC设置目的将测定电源电动势的U­I图和测电阻的U­I图相结合，综合考查二者的区别和联系13.经过准确校准的电压表V1和V2，当分别用来测量某线路中电阻R两端a、b间的电压时，如下列图，读数依次为12.7 V和12.3 V，如此( )A．a、b间的实际电压略大于12.7 VB．a、b间的实际电压略小于12.7 VC．电压表V1的内阻大于V2的内阻D．电压表V1的内阻小于V2的内阻解析并联电压表使电路电阻减小，电流增大，R′两端电压增大，使ab两端电压比实际电压要小．且电压表的内阻越大，测量值越大，越接近实际电压．答案AC设置目的电压表内阻较大，考查其接入电路时对电路的影响14.某学生在研究串联电路电压特点的实验时，连接成如下列图的电路，接通S后，他将大内阻的电压表并联在A、C两点间，电压表读数为U，当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，如此出现此种情况的原因可能是(R1、R2的阻值相差不大)( )A．AB段断路 B．BC段断路C．AB段短路 D．BC段短路解析电压表并联在AC端和AB端时示数都为U.有两种可能情况：一是AB段断路，电压表示数U为电源电动势；二是AB段没有断路但BC段短路，AB与BC段电压一样．答案AD设置目的考查故障电路的排查15．图甲电路中，D为二极管，其伏安特性曲线如图乙所示．在图甲电路中，闭合开关S，滑动变阻器R的滑片P从左端向右移动过程中( )A．二极管D消耗的功率变大B．二极管D的电阻变大C．通过二极管D的电流减小D．电源的功率减小解析A、B、C三项，滑动变阻器R的滑片P从左端向右移动过程中，滑动变阻器的电阻减小，电路电流增大，由图乙可知，二极管的电阻减小，电流、电压增大，消耗的功率也增大，故A 项正确，B 、C 两项错误；D 项，电源的功率为：P ＝EI ，因为电流增大，所以电源的功率增大，故D 项错误．应当选A 项．答案 A二、实验题(共5小题，每题8分，共40分)16．如下列图为一电学实验的实物连线图．该实验可用来测量待测电阻R x的阻值(约20 Ω)．图中两个电流表量程一样，内阻都较小．实验步骤如下：①调节电阻箱，使它的阻值R 0与待测电阻的阻值接近；将滑动变阻器的滑动触头调到最左端．②合上开关S.③将滑动变阻器的滑动触头向右端滑动，使两个电流表指针都有明显偏转．④记下两个电流表A 1和A 2的读数I 1和I 2.⑤屡次改变滑动变阻器滑动触头的位置，记下A 1和A 2的多组读数I 1和I 2.⑥求R x 的平均值．回答如下问题：(1)根据实物连线图在虚线框内画出实验的电路图，器材用通用的符号表示；(2)不计电流表内阻的影响，用I 1、I 2和R 0表示R x 的公式为R x ＝________．答案 (1)如下列图(2)I 1R 0I 217．(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如下列图，校零时的读数为________ mm ，合金丝的直径为________ mm.(2)为了准确测量合金丝的电阻R x，设计出如图甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接．解析(1)按照螺旋测微器的读数原如此得，校零时的读数为0.007 mm，合金丝的直径为0.656 mm－0.007 mm＝0.649 mm(在0.647 mm～0.651 mm都算正确)．(2)连线如下列图．答案(1)0.007 0.649(在0.647 mm～0.651 mm都算正确) (2)见解析图18．某同学准备探究一未知元件Q的伏安特性曲线，他设计了如图甲所示的电路图．请回答如下问题：(1)请将图乙中的实物连线按电路图补充完整．(2)该同学正确连接实验电路后闭合开关，调节滑动变阻器滑动头P，发现电流表和电压表的指针始终不发生偏转．在不断开电路的情况下，他使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明电路故障是________．(3)排除故障后，该同学测得实验数据如下表所示，请在坐标系中作出该元件的U­I图线．序号电流/A 电压/V1 0.00 0.002 0.10 1.003 0.20 1.604 0.30 1.825 0.40 1.956 0.50 2.087 0.60 2.13(4)通过实验可以得出，该元件的阻值随所加电压的增大而________(选填“增大〞“减小〞或“不变〞)．解析使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明多用电表与电源构成通路，电路故障是电流表断路．根据画出的图象，由欧姆定律可知，该元件的阻值随所加电压的增大而减小．答案(1)如图1 (2)电流表断路(3)如图2(4)减小19．某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1k〞挡内部电池的电动势E.(1)该小组采用图甲的电路进展实验，请将图乙中的实物连线连接完整．(2)请将下面的实验步骤补充完整：a．插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k〞位置，将红、黑表笔________，调整“欧姆调零旋钮〞，使指针指到“0 Ω〞．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如下列图．多用电表和微安表的读数分别为________ kΩ和________μA.d．断开开关，拔下红、黑表笔，把多用电表的选择开关扳到________位置．(3)由以上信息可得多用电表“×1k〞挡内部电池的电动势为________V(保存两位有效数字)．解析(1)根据电路图，连接实物图，注意红、黑表笔的正、负接法．(2)a.根据欧姆表的使用方法可知，选挡后应将红、黑表笔短接进展欧姆调零；c．欧姆表的读数为R＝22×1 kΩ＝22 kΩ，微安表的读数为242 μA或243 μA或244 μA.(3)根据闭合电路欧姆定律可得E＝I(R＋R0)，I表示微安表的示数、R表示多用电表的读数、R0表示多用电表的内阻，代入数据有E＝242×10－6×(22＋15)×103 V＝8.954 V≈9.0 V.答案(1)电路连接如图(2)短接22 242 交流电压最高挡或OFF挡(3)9.020．(1)某实验小组为了测量某一电阻R x的阻值，他们先用多用电表进展粗测，测量出R x的阻值约为18 Ω左右．为了进一步准确测量该电阻，实验台上有以下器材：A ．电流表(量程15 mA ，内阻未知)B ．电流表(量程0.6 A ，内阻未知)C ．电阻箱(0～99.99 Ω)D ．电阻箱(0～999.9 Ω)E ．电源(电动势约3 V ，内阻约1 Ω)F ．单刀单掷开关2只G ．导线假设干甲同学设计了如图甲所示的实验原理图并连接好实验器材，按照如下步骤完成实验： a ．先将电阻箱阻值调到最大，闭合S 1，断开S 2，调节电阻箱阻值，使电阻箱有适宜的阻值R 1，此时电流表指针有较大的偏转且示数为I ；b ．保持开关S 1闭合，再闭合开关S 2，调节电阻箱的阻值为R 2，使电流表的示数仍为I.①根据实验步骤和实验器材规格可知，电流表应选择________，电阻箱应选择________(选填器材前的字母)②根据实验步骤可知，待测电阻R x ＝________(用步骤中所测得的物理量表示)． (2)同学乙认为该电路可以用来测电源的电动势、内阻．假设所选电流表的内阻R A ＝2.0 Ω，闭合开关S 2，调节电阻箱R ，读出多组电阻值R 和电流I 的数据；由实验数据绘出的1I­R 图象如图乙所示，由此可求得电源电动势E ＝________V ，内阻r ＝________Ω.(计算结果保存两位有效数字)解析 (1)①根据闭合电路欧姆定律可知，通过待测电阻的最大电流为：I max ＝E R x ＝318A ≈0.167 A ＝167 mA ，如果电流表选B ，如此读数误差太大，故电流表应选A ； 电源电动势为3 V ，电流表量程为15 mA ＝0.015 A ，由欧姆定律：I ＝U R可知， 电路中的最小电阻应为：R max ＝E I A ＝ 3 V 0.015 A＝200 Ω，所以电阻箱应选D ； ②根据闭合电路欧姆定律得：S 2断开时有：E ＝I(R x ＋R 1＋R A ＋r)，S 2闭合时有：E ＝I(R 2＋R A ＋r)，解得：R x ＝R 2－R 1；(2)闭合开关S 2，由闭合电路欧姆定律得：E ＝I(R ＋R A ＋r)，整理得：1I ＝1E R ＋R A ＋r E， 由图示：1I ­R 图象可知：0.2×103＝1E ×636＋R A ＋r E， 0．1×103＝1E ×316＋R A ＋r E，：R A ＝2.0 Ω， 解得：E ＝3.2 V ，r ＝2.0 Ω；答案 (1)①A D ②R 2－R 1 (2)3.2 2.0点评 此题考查了测电源电动势与内阻实验、考查了测量电阻的实验，要注意正确根据题意明确实验原理；然后根据所对应的物理规律分析求解即可；对于图象分析问题，要注意根据物理规律确定公式，结合图象的性质分析斜率以与截距的意义．。

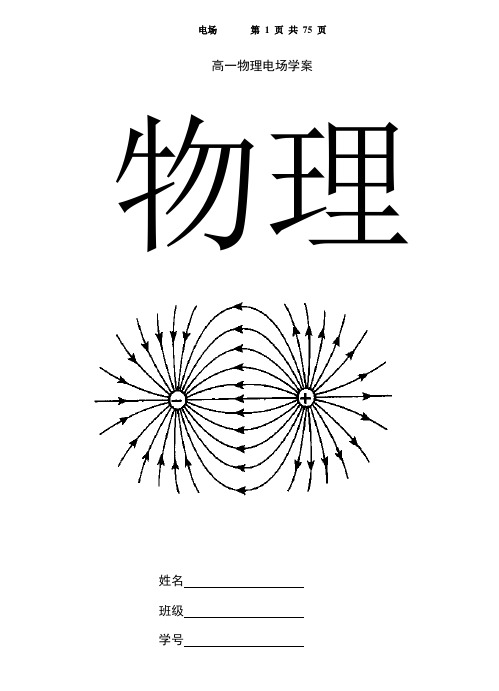

高一物理电场学案物理姓名班级学号姓名班级学号第01节 电荷及其守恒定律[课前检测]1．自然界中存在两种电荷，即 电荷和 电荷．2．物体的带电方式有三种：（1）摩擦起电：两个不同的物体相互摩擦，失去电子的带 电，获得电子的带 电．（2）感应起电：导体接近（不接触）带电体，使导体靠近带电体一端带上与带电体相 的电荷，而另一端带上与带电体相 的电荷．（3）接触起电：不带电物体接触另一个带电物体，使带电体上的 转移到不带电的物体上．完全相同的两只带电金属小球接触时，电荷量分配规律：两球带异种电荷的先中和后平均分配；原来两球带同种电荷的总电荷量平均分配在两球上．3．电荷守恒定律：电荷既不能 ，也不能 ，只能从一个物体转移到另一个物体；或从物体的一部分转移到另一部分，在转移的过程中，电荷的总量 ．4．元电荷（基本电荷）：电子和质子所带等量的异种电荷，电荷量e =1.60×10-19C.实验指出，所有带电体的电荷量或者等于电荷量e ，或者是电荷量e 的整数倍．因此，电荷量e 称为元电荷．电荷量e 的数值最早由美国科学家 用实验测得的．5．比荷：带电粒子的电荷量和质量的比值m q ．电子的比荷为kg C m e e/1076.111⨯=． [问题引导下的再学习]1．起电过程的方式和本质物体带电的过程叫做起电，任何起电方式都是电荷的转移，而不是创造电荷．2．在同一隔离系统中正、负电荷量的代数和总量不变．例1 关于物体的带电荷量，以下说法中正确的是（ ）A ．物体所带的电荷量可以为任意实数B ．物体所带的电荷量只能是某些特定值C ．物体带电＋1.60×10-9C ，这是因为该物体失去了1.0×1010个电子D ．物体带电荷量的最小值为1.6×10-19C解析：物体带电的原因是电子的得、失而引起的，物体带电荷量一定为e 的整数倍，故A 错，B 、C 、D 正确．如图1—1—1所示，将带电棒移近两个不带电的导体球，两个导体球开始时互相接触且对地绝缘，下述几种方法中能使两球都带电的是 （ ）A ．先把两球分开，再移走棒B ．先移走棒，再把两球分开C ．先将棒接触一下其中的一个球，再把两球分开D ．棒的带电荷量不变，两导体球不能带电 解析：带电棒移近导体球但不与导体球接触，从而使导体球上的电荷重新分布，甲球左侧感应出正电荷，乙球右侧感应出负电荷，此时分开甲、乙球，则甲、乙球上分别带上等量的异种电荷，故A 正确；如果先移走带电棒，则甲、乙两球上的电荷又恢复原状，则两球分开后不显电性，故B 错；如果先将棒接触一下其中的一球，则甲、乙两球会同时带上和棒同性的电荷，故C 正确．可以采用感应起电的方图1—1—1法使两导体球带电，而使棒的带电荷量保持不变，故D 错误．3．“中性”和“中和”的区别“中性”和“中和”反映的是两个完全不同的概念.“中性”是指原子或物体所带的正电荷和负电荷在数量上相等，对外不显示电性，表现不带电的状态．可见，任何不带电的物体，实际上其中都有等量的异种电荷．“中和”是两个带等量（或不等量）的异种电荷的带电体相接触时，由于正、负电荷间的吸引作用，电荷发生转移、抵消（或部分抵消），最后都达到中性（或单一的正、负电性）状态的一个过程．[课堂检测]1、一切静电现象都是由于物体上的 引起的，人在地毯上行走时会带上电，梳头时会带上电，脱外衣时也会带上电等等，这些几乎都是由 引起的.2．用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒，都能吸引轻小物体，这是因为 （ ）A.被摩擦过的玻璃棒和硬橡胶棒一定带上了电荷B.被摩擦过的玻璃棒和硬橡胶棒一定带有同种电荷C.被吸引的轻小物体一定是带电体D.被吸引的轻小物体可能不是带电体3．如图1—1—2所示，在带电+Q 的带电体附近有两个相互接触的金属导体A 和B ，均放在绝缘支座上.若先将+Q 移走，再把A 、B 分开，则A 电，B 电；若先将A 、B 分开，再移走+Q ，则A 电，B 电.4．同种电荷相互排斥，在斥力作用下，同种电荷有尽量 的趋势，异种电荷相互吸引，而且在引力作用下有尽量 的趋势．5．一个带正电的验电器如图1—1—3所示，当一个金属球A 靠近验电器上的金属球B 时，验电器中金属箔片的张角减小，则（ ）A ．金属球A 可能不带电B ．金属球A 一定带正电C ．金属球A 可能带负电D ．金属球A 一定带负电6．用毛皮摩擦过的橡胶棒靠近已带电的验电器时，发现它的金属箔片的张角减小，由此可判断（ ）A ．验电器所带电荷量部分被中和B ．验电器所带电荷量部分跑掉了C ．验电器一定带正电D ．验电器一定带负电7．以下关于摩擦起电和感应起电的说法中正确的是A.摩擦起电是因为电荷的转移，感应起电是因为产生电荷B.摩擦起电是因为产生电荷，感应起电是因为电荷的转移C.摩擦起电的两摩擦物体必定是绝缘体，而感应起电的物体必定是导体D.不论是摩擦起电还是感应起电，都是电荷的转移8．现有一个带负电的电荷A ，和一个能拆分的导体B ，没有其他的导体可供利用，你如何能使导体B 带上正电？9．带电微粒所带的电荷量不可能是下列值中的图1—1—2图1—1—3A. 2.4×10-19CB.-6.4×10-19CC.-1.6×10-18CD.4.0×10-17C10．有三个相同的绝缘金属小球A 、B 、C ，其中小球A 带有2.0×10-5C 的正电荷，小球B 、C 不带电．现在让小球C 先与球A 接触后取走，再让小球B 与球A 接触后分开，最后让小球B 与小球C 接触后分开，最终三球的带电荷量分别为q A = ，q B = ，q C = ．[课后作业]1．对于摩擦起电现象，下列说法中正确的是A.摩擦起电是用摩擦的方法将其他物质变成了电荷B.摩擦起电是通过摩擦将一个物体中的电子转移到另一个物体C.通过摩擦起电的两个原来不带电的物体，一定带有等量异种电荷D.通过摩擦起电的两个原来不带电的物体，可能带有同种电荷2．如图1—1—4所示，当将带正电的球C 移近不带电的枕形绝缘金属导体AB 时，枕形导体上的电荷移动情况是A.枕形金属导体上的正电荷向B 端移动，负电荷不移动B.枕形金属导体中的带负电的电子向A 端移动，正电荷不移动C.枕形金属导体中的正、负电荷同时分别向B 端和A 端移动D.枕形金属导体中的正、负电荷同时分别向A 端和B 端移动 图1—1—4 3．关于摩擦起电和感应起电的实质，下列说法中正确的是A.摩擦起电现象说明机械能可以转化为电能，也说明通过做功可以创造电荷B.摩擦起电现象说明电荷可以从一个物体转移到另一个物体C.摩擦起电现象说明电荷可以从物体的一部分转移到另一部分D.感应起电说明电荷从带电的物体转移到原来不带电的物体上去了4．如图1—1—5所示，用带正电的绝缘棒A 去靠近原来不带电的验电器B ，B 的金属箔片张开，这时金属箔片带 电；若在带电棒离开前，用手摸一下验电器的小球后离开，然后移开A ，这时B 的金属箔片也能张开，它带 电. 图1—1—55．绝缘细线上端固定，下端悬挂一轻质小球a ，a 的表面镀有铝膜．在a 的近旁有一底座绝缘金属球b ，开始时a 、b 都不带电，如图1—1—6所示，现使b 带电，则：A. ab 之间不发生相互作用B. b 将吸引a ，吸在一起不放开C. b 立即把a 排斥开D. b 先吸引a ，接触后又把a 排斥开 图1—1—66．5个元电荷的电荷量是 C ，16C 电荷量等于 个元电荷的电荷量．7．有两个完全相同的带电绝缘金属球A 、B ，分别带有电荷量Q A ＝6.4×910-C,Q B ＝–3.2×910-C,让两绝缘金属小球接触，在接触过程中，电子如何转移并转移多少库仑？此后，小球A 、B 各带电多少库仑？8．有三个相同的绝缘金属小球A 、B 、C ，其中小球A 带有3×10-3C 的正电荷，小球B 带有-2×10-3C 的负电荷，小球C 不带电．先将小球C 与小球A 接触后分开，再将小球B 与小球C 接触然后分开，试求+ C A B + + AB这时三球的带电荷量分别为多少？第02节 库仑定律[课前检测]1．点电荷：无大小、无形状、且有电荷量的一个点叫 ．它是一个理想化的模型．2．库仑定律的内容：真空中两个静止点电荷之间的相互作用力跟它们电荷量的 成正比，跟它们的距离的 成反比，作用力的方向在它们的 ．3．库仑定律的表达式：F = 221rq q k ； 其中q 1、q 2表示两个点电荷的电荷量，r 表示它们的距离，k 为比例系数，也叫静电力常量， k = 9.0×109N m 2/C 2.[问题引导下的再学习]1．点电荷是一个理想化的模型．实际问题中，只有当带电体间的距离远大于它们自身的线度以至于带电体的形状和大小对相互作用力的影响可以忽略不计时，带电体方可视为点电荷．一个带电体能否被视为点电荷，取决于自身的几何形状与带电体之间的距离的比较，与带电体的大小无关．2．库仑定律的适用范围：真空中（干燥的空气也可）的两个点电荷间的相互作用，也可适用于两个均匀带电的介质球，不能用于不能视为点电荷的两个导体球．例1半径为r 的两个相同金属球，两球心相距为L (L ＝3r)，它们所带电荷量的绝对值均为q ，则它们之间相互作用的静电力F A ．带同种电荷时,F ＜22L q k B ．带异种电荷时,F ＞22Lq k C ．不论带何种电荷,F ＝22Lq k D ．以上各项均不正确 解析：应用库仑定律解题时，首先要明确其条件和各物理量之间的关系．当两带电金属球靠得较近时，由于同种电荷互相排斥，异种电荷互相吸引，两球所带电荷的“中心”偏离球心，在计算其静电力F 时，就不能用两球心间的距离L 来计算．若两球带同种电荷，两球带电“中心”之间的距离大于L ，如图1—2—1（a ）所示，图1—2—1图1—2—2 则F ＜ 22L q k ，故A 选项是对的，同理B 选项也是正确的． 3．库仑力是矢量．在利用库仑定律进行计算时，常先用电荷量的绝对值代入公式进行计算，求得库仑力的大小；然后根据同种电荷相斥，异种电荷相吸来确定库仑力的方向．4、库仑定律与万有引力定律的比较如下表：定律共同点 区别 影响大小的因素 万有引力定律（1）都与距离的二次方成反比 （2）都有一个常量 与两个物体 、 有关，只有 力 m 1，m 2，r 库仑定律 与两个物体 、 有关，有 力，也有 力 Q 1，Q 2，r5．系统中有多个点电荷时，任意两个点电荷之间的作用力都遵从库仑定律，计算多个电荷对某一电荷的作用力应先分别计算每个电荷对它的库仑力，然后再用力的平行四边形定则求其矢量和．例2 如图1—2—2所示，三个完全相同的金属球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电荷量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中有向线段中的一条来表示，它应是A ．F 1B ．F 2C ．F 3D ．F 4解析：根据“同电相斥、异电相吸”的规律，确定电荷c 受到a 和b 的库仑力方向，考虑a 的带电荷量大于b 的带电荷量，因为F b 大于F a ，F b 与F a 的合力只能是F 2，故选项B 正确．例2 两个大小相同的小球带有同种电荷（可看作点电荷），质量分别为m 1和m 2，带电荷量分别是q 1和q 2，用绝缘线悬挂后，因静电力而使两悬线张开，分别与铅垂线方向成夹角θ1和θ2,且两球同处一水平线上，如图1—2—3所示，若θ1＝θ2,则下述结论正确的是A.q 1一定等于q 2B.一定满足q 1/ m 1＝q 2/ m 2C.m 1一定等于m 2D.必须同时满足q 1＝q 2, m 1＝ m 2图1—2—3解析：两小球处于静止状态，故可用平衡条件去分析．小球m 1受到F 1、F 、m 1g三个力作用，建立水平和竖直方向建立直角坐标系如图1—2—4所示，此时只需分解F 1.由平衡条件得：0sin 11221=-θF rq q k 0cos 111=-g m F θ所以 .21211gr m q kq tg =θ 同理，对m 2分析得：.22212grm q kq tg =θ 图1—2—4 因为21θθ=，所以21θθtg tg =，所以21m m =. 可见，只要m 1= m 2，不管q 1、q 2如何，1θ都等于2θ.所以，正确答案是C.讨论：如果m 1> m 2,1θ与2θ的关系怎样？如果m 1< m 2,1θ与2θ的关系又怎样？(两球仍处同一水平线上) 因为.21211gr m q kq tg =θ .22212gr m q kq tg =θ 不管q 1、q 2大小如何，两式中的221grq kq 是相等的． 所以m 1> m 2时，1θ<2θ, m 1< m 2时，1θ>2θ.5．库仑定律给出了两个点电荷作用力的大小及方向，库仑力毕竟也是一种力，同样遵从力的合成和分解法则，遵从牛顿定律等力学基本规律．动能定理，动量守恒定律，共点力的平衡等力学知识和方法，在本章中一样使用．这就是：电学问题，力学方法．例3 a 、b 两个点电荷，相距40cm ，电荷量分别为q 1和q 2，且q 1＝9 q 2，都是正电荷；现引入点电荷c ，这时a 、b 、c 三个电荷都恰好处于平衡状态．试问：点电荷c 的性质是什么?电荷量多大?它放在什么地方?解析：点电荷c 应为负电荷，否则三个正电荷相互排斥，永远不可能平衡．由于每一个电荷都受另外两个电荷的作用，三个点电荷只有处在同一条直线上，且c 在a 、b 之间才有可能都平衡．设c 与a 相距x ，则c 、b 相距(0.4－x)，如点电荷c 的电荷量为q 3，根据二力平衡原理可列平衡方程：a 平衡： =2214.0q q k 231x q q kb 平衡： .)4.0(4.0232221x q q k q q k -=c 平衡： 231xq q k ＝.)4.0(232x q q k - 显见，上述三个方程实际上只有两个是独立的，解这些方程，可得有意义的解： x ＝30cm 所以 c 在a 、b 连线上，与a 相距30cm ，与b 相距10cm ．q 3＝12161169q q =，即q 1:q 2:q 3=1:91:161 (q 1、q 2为正电荷，q 3为负电荷) 例4 有三个完全相同的金属球A 、B 、C ，A 带电荷量7Q ，B 带电荷量﹣Q ，C 不带电．将A 、B 固定，然后让C 反复与A 、B 接触，最后移走C 球．问A 、B 间的相互作用力变为原来的多少倍?解析： C 球反复与A 、B 球接触，最后三个球带相同的电荷量，其电荷量为Q′＝3)(7Q Q -+＝2Q ． A 、B 球间原先的相互作用力大小为F ＝./77222221r kQ rQ Q k r Q Q k =⋅= A 、B 球间最后的相互作用力大小为F′=kQ′1Q′2/r 2=222/4/22r kQ r Q Q k =⋅⋅即 F′＝ 4F ／7.所以 ：A 、B 间的相互作用力变为原来的4／7．点评： 此题考查了中和、接触起电及电荷守恒定律、库仑定律等内容．利用库仑定律讨论电荷间的相互作用力时，通常不带电荷的正、负号，力的方向根据“同种电荷相互排斥，异种电荷相互吸引”来判断． 如图1—2—5所示．在光滑绝缘的水平面上的A 、B 两点分别放置质量为m 和2m 的两个点电荷Q A 和Q B .将两个点电荷同时释放，已知刚释放时Q A 的加速度为a ，经过一段时间后(两电荷未相遇)，Q B 的加速度也为a ，且此时Q B 的速度大小为v ，问：(1) 此时Q A 的速度和加速度各多大?(2) 这段时间 内Q A 和Q B 构成的系统增加了多少动能？解析：题目虽未说明电荷的电性，但可以肯定的是两点电荷间的作用力总是等大反向的(牛顿第三定律)．两点电荷的运动是变加速运动(加速度增大)．对Q A 和Q B 构成的系统来说，库仑力是内力，系统水平方向动量是守恒的．(1) 刚释放时它们之间的作用力大小为F 1，则：F 1＝ m a ．当Q B 的加速度为a 时，作用力大小为F 2，则：F 2＝2 m a ．此时Q A 的加速度a′＝.222a mma m F == 方向与a 相同． 设此时Q A 的速度大小为v A ，根据动量守恒定律有：m v A ＝2 m v ，解得v A ＝2 v ，方向与v 相反．(2) 系统增加的动能 E k ＝kA E ＋kB E ＝221A mv ＋2221mv ⨯＝3m 2v 6．库仑定律表明，库仑力与距离是平方反比定律，这与万有引力定律十分相似，目前尚不清楚两者是否存在内在联系，但利用这一相似性，借助于类比方法，人们完成了许多问题的求解．[课堂检测]1．下列哪些带电体可视为点电荷A ．电子和质子在任何情况下都可视为点电荷B ．在计算库仑力时均匀带电的绝缘球体可视为点电荷C ．带电的细杆在一定条件下可以视为点电荷图13—1—5图1—2—6 D ．带电的金属球一定不能视为点电荷2．对于库仑定律，下面说法正确的是A ．凡计算真空中两个静止点电荷间的相互作用力，就可以使用公式F = 221r q q k； B ．两个带电小球即使相距非常近，也能用库仑定律C ．相互作用的两个点电荷，不论它们的电荷量是否相同，它们之间的库仑力大小一定相等D ．当两个半径为r 的带电金属球心相距为4r 时，对于它们之间相互作用的静电力大小，只取决于它们各自所带的电荷量3．两个点电荷相距为d ，相互作用力大小为F ，保持两点电荷的电荷量不变，改变它们之间的距离，使之相互作用力大小为4F ，则两点之间的距离应是A ．4dB ．2dC ．d/2D ．d/44．两个直径为d 的带正电的小球，当它们相距100 d 时作用力为F ，则当它们相距为d 时的作用力为( )A ．F ／100B ．10000FC ．100FD ．以上结论都不对5．两个带正电的小球，放在光滑绝缘的水平板上，相隔一定的距离，若同时释放两球，它们的加速度之比将A ．保持不变B ．先增大后减小C ．增大D ．减小6．两个放在绝缘架上的相同金属球相距d ，球的半径比d 小得多，分别带q 和3q 的电荷量，相互作用的斥力为3F ．现将这两个金属球接触，然后分开，仍放回原处，则它们的相互斥力将变为A ．OB ．FC ．3FD ．4F７．如图1—2—6所示，大小可以不计的带有同种电荷的小球A 和B 互相排斥，静止时两球位于同一水平面上，绝缘细线与竖直方向的夹角分别为α和β卢，且α < β，由此可知A ．B 球带电荷量较多B ．B 球质量较大C ．A 球带电荷量较多D ．两球接触后，再静止下来，两绝缘线与竖直方向的夹角变为α′、β′，则仍有α ′< β′８．两个质量相等的小球，带电荷量分别为q 1和q 2，用长均为L 的两根细线，悬挂在同一点上，静止时两悬线与竖直方向的夹角均为30°，则小球的质量为 .９．两个形状完全相同的金属球A 和B ，分别带有电荷量q A ＝﹣7×108-C 和q B ＝3×108-C ，它们之间的吸引力为2×106-N ．在绝缘条件下让它们相接触，然后把它们又放回原处，则此时它们之间的静电力是 (填“排斥力”或“吸引力”)，大小是 ．(小球的大小可忽略不计)10．如图1—2—7所示，A 、B 是带等量同种电荷的小球，A 固定在竖直放置的10 cm 长的绝缘支杆上，B 平衡于倾角为30°的绝缘光滑斜面上时，恰与A 等高，若B 的质量为303g ，则B 带电荷量是多少?(g 取l0 m ／s 2)课堂小结： 图1—2—7[课后作业]1．两个带有等量电荷的铜球，相距较近且位置保持不变，设它们带同种电荷时的静电力为F1，它们带异种电荷时(电荷量绝对值相同)的静电力为F2，则F1和F2的大小关系为：A．F1＝F2D．F1> F2C．F1< F2D．无法比较2．如图1—2—8所示，在A点固定一个正点电荷，在B点固定一负点电荷，当在C点处放上第三个电荷q时，电荷q受的合力为F，若将电荷q向B移近一些，则它所受合力将A．增大D．减少C．不变D．增大、减小均有可能．3．真空中两个点电荷，电荷量分别为q1＝8×109-C和q2＝﹣18×109-C，两者固定于相距20cm的a、b两点上,如图1—2—9所示．有一个点电荷放在a、b连线(或延长线)上某点，恰好能静止，则这点的位置是A．a点左侧40cm处B．a点右侧8cm处C．b点右侧20cm处D．以上都不对．4．如图所示，+Q1和-Q2是两个可自由移动的电荷，Q2=4Q1．现再取一个可自由移动的点电荷Q3放在Q1与Q2连接的直线上，欲使整个系统平衡，那么（）A.Q3应为负电荷，放在Q1的左边B、Q3应为负电荷，放在Q2的右边C.Q3应为正电荷，放在Q1的左边D、Q3应为正电荷，放在Q2的右边．5．如图1—2—10所示，两个可看作点电荷的小球带同种电，电荷量分别为q1和q2，质量分别为m1和图1—2—9 图1—2—8m 2，当两球处于同一水平面时，α >β，则造成α >β的可能原因是：A ．m 1>m 2B ．m 1<m 2C q 1>q 2D ．q 1>q 26．如图1—2—11所示，A 、B 两带正电小球在光滑绝缘的水平面上相向运动．已知m A ＝2m B ，A v ＝20v ，B v ＝0v ．当两电荷相距最近时，有A ．A 球的速度为0v ，方向与A v 相同B ．A 球的速度为0v ，方向与A v 相反C ．A 球的速度为20v ，方向与A v 相同D ．A 球的速度为20v ，方向与A v 相反．7．真空中两个固定的点电荷A 、B 相距10cm ，已知q A ＝+2.0×108-C ，q B ＝+8.0×108-C ，现引入电荷C ，电荷量Qc ＝+4.0×108-C ，则电荷C 置于离A cm ，离Bcm 处时，C 电荷即可平衡；若改变电荷C 的电荷量，仍置于上述位置，则电荷C 的平衡状态 (填不变或改变)，若改变C 的电性，仍置于上述位置，则C 的平衡 ，若引入C 后，电荷A 、B 、C 均在库仑力作用下平衡，则C 电荷电性应为 ，电荷量应为C ．8．如图1—2—12所示，两相同金属球放在光滑绝缘的水平面上，其中A 球带9Q 的正电荷，B 球带Q 的负电荷，由静止开始释放，经图示位置时，加速度大小均为a ，然后发生碰撞，返回到图示位置时的加速度均为 ．9．如图1—2—13所示，两个可视为质点的金属小球A 、B 质量都是m 、带正电电荷量都是q ，连接小球的绝缘细线长度都是l ，静电力常量为k ，重力加速度为g ．则连结A 、B 的细线中的张力为多大? 连结O 、A 的细线中的张力为多大?10．如图1—2—14所示，一个挂在丝线下端的 带正电的小球B 静止在图示位置．固定的带正电荷的A 球电荷量为Q ，B 球质量为m 、电荷量为q ，θ＝30°，A 和B 在同一水平线上，整个装置处在真空中，求A 、B 两球间的距离．图1—2—10图1—2—11图1—2—12图1—2—13图1—2—14第03节电场强度[课前检测]1．物质存在的两种形式：与．2．电场强度（1）电场明显的特征之一是对场中其他电荷具有．（2）放入电场中某点的电荷所受的静电力F跟它的电荷量q的．叫做该点的电场强度．物理学中规定电场中某点的电场强度的方向跟电荷在该点所受的静电力的方向相同．（3）电场强度单位，符号．另一单位，符号．（4）如果1 C的电荷在电场中的某点受到的静电力是1 N，这点的电场强度就是．3．电场强度的叠加：电场中某点的电场强度为各个场源点电荷在该点产生的4．电场线(1)电场线是画在电场中的一条条有方向的曲线（或直线）．曲线上每点的切线方向表示该点的电场强度方向．(2)电场线的特点：①电场线从正电荷（或无限远处）出发，终止于无限远或负电荷．②电场线在电场中不相交，这是因为在电场中任意一点的电场强度不可能有两个方向．③在同一幅图中，电场强度较大的地方电场线较，电场强度较小的地方电场线较，因此可以用电场线的来表示电场强度的相对大小．5．匀强电场：如果电场中各点电场强度的大小．方向，这个电场就叫做匀强电场．[问题引导下的再学习]1．电场和电场的基本性质场是物质存在的又一种形态．区别于分子、原子组成的实物，电场有其特殊的性质，如：几个电场可以同时“处于”某一空间，电场对处于其间的电荷有力的作用，电场具有能量等．本章研究静止电荷产生的电场，称为静电场．学习有关静电场的知识时应该明确以下两点：（1）电荷的周围存在着电场，静止的电荷周围存在着静电场．（2）电场的基本性质是：对放入其中的电荷（不管是静止的还是运动的）有力的作用，电场具有能量．2．电场强度（1）试探电荷q是我们为了研究电场的力学性质，引入的一个特别电荷．试探电荷的特点：①电荷量很小，试探电荷不影响原电场的分布；②体积很小，便于研究不同点的电场．（2）对于qFE =，等号右边的物理量与被定义的物理量之间不存在正比或反比的函数关系，只是用右边两个物理量之比来反映被定义的物理量的属性．在电场中某点，比值qF是与q 的有无、电荷量多少，电荷种类和F 的大小、方向都无关的恒量，电场中各点都有一个唯一确定的E.因为场强E 完全是由电场自身的条件（产生电场的场源电荷和电场中的位置）决定的，所以它反映电场本身力的属性．例1 在电场中某点用+q 测得场强E ，当撤去+q 而放入－q/2时，则该点的场强 ( ) A ．大小为E / 2，方向和E 相同 B ．大小为E ／2，方向和E 相反 C ．大小为E ，方向和E 相同 D ．大小为E ，方向和E 相反解析：把试探电荷q 放在场源电荷Q 产生的电场中，电荷q 在不同点受的电场力一般是不同的，这表示各点的电场强度不同；但将不同电荷量的试探电荷q 分别放入Q 附近的同一点时，虽受力不同，但电场力F 与电荷量q 的比值F/q 不变．因为电场中某点的场强E 是由电场本身决定，与放入电场中的电荷大小、正负、有无等因素无关，故C 正确．3．点电荷周围的场强场源电荷Q 与试探电荷q 相距为r ，则它们间的库仑力为22rQqk r Qq kF ==， 所以电荷q 处的电场强度2rQk q F E ==． (1) 公式：2r QkE =，Q 为真空中场源点电荷的带电荷量，r 为考察点到点电荷Q 的距离． (2) 方向：若Q 为正电荷，场强方向沿Q 和该点的连线指向该点；若Q 为负电荷，场强方向沿Q 和该点的连线指向Q ．(3) 适用条件：真空中点电荷Q 产生的电场． 4．两个场强公式q F E =和2rQk E =的比较 (1) 2r QkE =适用于真空中点电荷产生的电场，式中的Q 是场源电荷的电荷量，E 与场源电荷Q 密切相关；qFE =是场强的定义式，适用于任何电场，式中的q 是试探电荷的电荷量，E 与试探电荷q 无关．(2) 在点电荷Q 的电场中不存在E 相同的两个点，r 相等时，E 的大小相等但方向不同；两点在以Q 为圆心的同一半径上时，E 的方向相同而大小不等．例2 下列关于电场强度的说法中，正确的是 ( )。

学校：包头市百灵庙中学学科：高二物理编写人：史殿斌审稿人：高二物理选修3-1第一章静电场第七节静电现象的应用知识点精讲及经典习题训练【教学目标】1．通过对静电场中导体的自由电荷运动情况的讨论，了解静电平衡的概念，知道处于静电平衡导体的特征。

2．通过实验了解静电平衡时带电导体上电荷的分布特点。

3．了解尖端放电和静电屏蔽现象，关注生活、生产中的静电现象。

【教学重点】了解静电平衡的概念，知道处于静电平衡导体的特征。

【教学难点】尖端放电和静电屏蔽现象【教学过程】知识点一：静电平衡状态下导体的电场1．如图所示，把一个不带电的金属导体ABCD放到场强为E0的电场中，导体内的受到库仑力的作用，将向着与电场相反的方向定向移动。

这样，在导体的AB面上将出现电荷，在CD面上将出现电荷．这就是。

2．导体两面出现的正负电荷在导体内部产生与E0方向相反的电场E′，当这两个电场叠加使导体内部各点的合电场等于时，导体内的自由电子不再发生，导体达到了。

3．处于静电平衡状态的导体，内部的电场强度；感应电荷的电场强度与原来电场的电场强度总是大小相等，方向相反，合电场的电场强度为。

4．处于静电平衡状态的导体，其外部表面任何一点的场强方向必定与这点的。

整个导体是个。

它的表面是个。

知识点二：导体的电荷分布1．导体内部没有电荷，电荷只分布在导体的。

2．在导体外表面，越尖锐的位置电荷的密度(单位面积的电荷量) ，凹陷的位置几乎没有电荷．3．在导体外表面，越尖锐的位置电场强度，电场线分布。

知识点三：尖端放电和静电屏蔽1．尖端放电现象（1）空气的电离：空气中残留的带电粒子在强电场的作用下发生剧烈的运动，把空气中的气体分子撞“散”，也就是使分子中的的现象。

（2）尖端放电：那些所带电荷与导体尖端的电荷符号相反的粒子，由于被吸引而奔向尖端，与尖端上的电荷，相当于导体从尖端，这个现象叫做尖端放电。

（3）尖端放电不是导体尖端失去电荷，而是与导体尖端的电荷符号相反的粒子被吸引到尖端，尖端上的电荷被。

高二物理电路试题答案及解析1.或门的输入端输入信号为何时，输出端输出“0”（）A．00B．10C．01D．11【答案】A【解析】“或”逻辑关系的特点是，当事件的某一个条件满足，该事件就能发生．即只要有一个输入信号为1，即输出信号就为1，所以大当都输入为0时，输出才为0，A正确，试题点评：解决本题的关键理解“或”逻辑关系的特点，当事件的某一个条件满足，该事件就能发生．2.图是一个复合门电路，由一个x门电路与一个非门组成，若整个电路成为一个与门，则x电路应是（）A．与门B．或门C．与非门D．或非门【答案】C【解析】根据“与门”的真值表，这个电路中若A、B同时输入“1”，是与“非门”的“1”相结合，到输出端Y输出为“1”，所以x门电路的输出应为“0”，所以x门电路应为“与非门”电路.思路分析：要使若整个电路成为一个与门电路，即AB输入为1,Y输出为1，所以当AB输入为1时，非门中输入为零，试题点评：本题综合考查了对逻辑电路的理解，关键是对逻辑电路中各门电路的原理熟悉3.如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”?（）A.00B.01C.10D.11【答案】D【解析】只有当ABC三个条件都满足是1时，输出端Y=1，所以选D试题点评：解决本题的关键掌握与门的特点，与门的特点是事件的几个条件都满足，该事件才能发生．4.图表示一个三输入端的与门电路，写出这个门电路的真值表.【答案】真值表如下.【解析】只有当ABC三个条件都满足是1时，输出端Y=1，试题点评：解决本题的关键掌握与门的特点，与门的特点是事件的几个条件都满足，该事件才能发生．5.一个机要仓库有一扇很大的电动仓库门，门上装有三把电动锁，三个机要员各有一把锁的钥匙，只有三人同时转动自己的钥匙（闭合自己的开关），才能通过一个继电器把门打开.图中的S1、S2、S3是三个锁内的开关，J为继电器（图中未画电动机的电路），请在方框内标明符合要求的3输入的门电路.【答案】与门逻辑【解析】因为从题中的“只有三人同时转动自己的钥匙（闭合自己的开关），才能通过一个继电器把门打开”可得重要信息即：必须要三个条件同时成立结果才能成立，所以应该是与门电路试题点评：解决本题的关键掌握门电路的特点，与门的特点：事件的几个条件都满足，该事件才能发生．6.走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能【答案】C【解析】不论用哪一个开关接通都能使电灯点亮，这体现了“或”逻辑关系，故C项正确，A、B、D三项不对．思路分析：“或”逻辑关系的特点是，当事件的某一个条件满足，该事件就能发生．试题点评：解决本题的关键理解“或”逻辑关系的特点，当事件的某一个条件满足，该事件就能发生．7.如图所示电路为()A．“与”门电路B．“或”门电路C．“非”门电路D．无法判定【答案】C【解析】当开关S闭合时，电灯关、当开关S断开时，电灯亮，输出是输入的否定，这体现了“非”逻辑关系．应选C.试题点评：解决本题的关键掌握门电路的特点，与门的特点：事件的几个条件都满足，该事件才能发生．或门的特点：只要一个条件得到满足，事件就会发生．非门的特点：输出状态和输入状态相反．8.灯泡L1“200 V 100 W”和灯泡L2“220 V 40 W”接在不同电源的电路中,下列有关两灯发光的亮暗程度的说法错误的是（）A．L1可能比L2亮B．L1可能比L2暗C．L1可能和L2一样亮D．L1和L2的额定功率可能一样【答案】D【解析】当灯泡接在200V的电源上，即达到额定电压，而灯泡接在低于220V的电源上，即两端电压小于额定电压，此时比亮，A正确，当灯泡接在100V的电源上，根据公式此时的功率为25W，而灯泡接220V的电源上，即两端电压等于额定电压，此时比亮，B正确，根据公式当灯泡接在V的电源上，此时的功率为40W，而灯泡接220V的电源上，即两端电压等于额定电压，此时两者一样亮，C正确，但是两灯泡的额定功率一个为100W，另一个为40W,一定不一样，D错误思路分析：根据公式分析，当时，比亮，当时，比亮，当时，两灯一样亮，试题点评：本题考查了对公式的应用，9.某同学在家中测算电冰箱的耗电量,他将家中其他用电器断开，只使用电冰箱,观察电度表转盘的转动情况,测得冰箱制冷时,转盘每12 s转动一圈;保温时,每120 s转动一圈.电度表上标明“每千瓦时转2 000圈”.该同学还测得冰箱每小时制冷10 min,保温50 min,若按每月30天计算,该电冰箱每月耗电_____________度.【答案】27【解析】由题意可知：电度表盘每转动一圈，电流所做的功,根据公式可得：冰箱制冷的功率为：，冰箱保温的功率为根据公式可得电冰箱月耗电．即27度电思路分析：本题首先要清楚“”的物理意义：当用电器消耗1千瓦时的电能，电能表的水平转盘转过2000转，1度=焦，即．电功率的计算公式的应用．试题点评：本题考查了电能表的参数的理解与电能的求法以及电功的计算．关键是明白电冰箱消耗的电能分为两部分，一部分是制冷，一部分是保温10.由于光照而产生电动势的现象称为光伏效应,根据光伏效应设计的单晶硅太阳能电池,在正常阳光照射下,光电效率可达23%,单片单晶硅太阳能电池可产生0.6 V的电动势,可获得0.1 A的电流,每秒钟照射到这种太阳能电池上的太阳光的能量是___________ J.(保留两位有效数字)【答案】0.26【解析】根据公式可得单片单晶硅太阳能电池每秒产生的热量为,因为光电效率可达23%，所以每秒钟照射到这种太阳能电池上的太阳光的能量思路分析：由电功公式可求得太阳能电池吸收的光能，由光电转换效率可求得太阳光的能量．试题点评：本题考查用物理学在一些新科技的应用，这类题型出现较多，不但能很好的考查知识，而且可以激发我们学习物理的动力．11.关于电流表和电压表,下列说法中正确的是()A．理想电压表和电流表的内阻不计,是因为它们都为零B．理想电压表和电流表的内阻不计,是因为它们都极大C．理想电压表的内阻极大,而理想电流表的内阻为零D．在电路中,理想电压表可认为短路,理想电流表可认为开路【答案】C【解析】理想电压表由于要求不分流，所以内阻极大，而理想电流表要求不分压，所以内阻为零，故C正确，思路分析：电压表是并联在电阻两端的，电流表是串联在电路中的，因为电压表分流，电流表分压的缘故，常常会给实验和计算带来一定的误差的，所以在一般计算过程中我们把电压表电流表理想化，即理想电压表的内阻极大,而理想电流表的内阻为零试题点评：本题考查了理想电表的特点，根据其连接方法分析12.关于多用电表上的欧姆刻度线,下列说法中正确的是()A．零欧姆刻度线与零电流刻线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D．欧姆刻度线是不均匀的,欧姆值越小,刻度线越密【答案】BC【解析】因为多用表在不使用时，指针是在电流表的零刻度线上，但是此时欧姆表的两个表笔并没有相接触，表笔之间的电阻无穷大，所以电流表的零刻度线对应的是欧姆表的无穷大刻度线，当电流表最大即处于满偏刻度上时，对应的电阻最小，所以零欧姆刻度线与电流表满偏刻度线重合，A错误，B正确，从欧姆表的刻度盘上得知欧姆表的刻度是不均匀的，欧姆值越大,刻度线越密，C正确，D错误，思路分析：根据欧姆表的使用特点以及欧姆表刻度分布特点分析试题点评：本题考查了对多用电表中的欧姆表的特点的考查，关键是理解欧姆表的工作原理，13.在使用多用电表欧姆挡测电阻时,下列叙述的要求不必要或不确切的是()A．测每个电阻前,都必须进行欧姆调零B．测量中两手不要与两表笔的金属杆接触C．被测量电阻要和其他元件及电源断开D．测量完毕,选择开关应置于交流电压最高挡或OFF挡【答案】A【解析】欧姆表测电阻时要进行欧姆调零，但不是每次都要进行，只是在改变欧姆挡的倍率时要进行欧姆调零，因为不同的倍率的调零电阻不相同，选项A正确.按欧姆表使用的有关规定，其他都是必要的，A正确，思路分析：根据欧姆表的操作要求分析解题试题点评：本题考查了欧姆表在使用过程中应注意的操作，需要知道欧姆表测电阻时要进行欧姆调零，但不是每次都要进行，只是在改变欧姆挡的倍率时要进行欧姆调零，14.用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值,发现表的指针偏转角度极小,为了准确测定该电阻的阻值,正确的判断和做法（）A．这个电阻极小B．这个电阻较大C．应把选择开关换到“×1 Ω”挡,重新进行欧姆调零后再测量D．应把选择开关换到“×100 Ω”挡,重新进行欧姆调零后再测量【答案】BD【解析】欧姆表偏转角度大说明电阻大，而欧姆表指针指在中间附近时，刻度最均匀，误差最小，所以应采用把选择开关换到“×100 Ω”挡,重新进行欧姆调零后再测量，欧姆表测电阻时要进行欧姆调零，但不是每次都要进行，只是在改变欧姆挡的倍率时要进行欧姆调零，因为不同的倍率的调零电阻不相同，所以BD正确，思路分析：电表满偏时，即偏转角度最大时，外电阻为零，故偏转角度大说明电阻大，而欧姆表指针指在中间附近时，刻度最均匀，误差最小，故应该选择较大的档位；试题点评：本题的关键是理解欧姆表的工作原理，以及欧姆表刻度的特点，还有需要注意的是只要在使用欧姆表测量电阻时，换挡就需要重新进行欧姆调零为定值电阻.一同学误将电流表并联在15.在如图所示的电路中,电源电动势E="6" V,内阻r未知,R电阻R的两端,其读数为2 A;将此电流表换成电压表后,读数为3 V.若电流表和电压表均为理想x的阻值为()电表,则RxA．1 ΩB．2 ΩC．3 ΩD．4 Ω【答案】C【解析】若误将误将电流表并联在电阻两端，因为电流表属于理想电表，则被短路，故,将看做一个整体，设，将此电流表换成电压表后,电路中的电阻并联在一起，则即解得思路分析：若误将误将电流表并联在电阻两端，根据欧姆定律可算出定值电阻和电源内阻的总阻值，将此电流表换成电压表后,电路中的电阻并联在一起，根据公式解题试题点评：本题考查闭合电路的欧姆定律的应用，关键是理解理想电流表是没有内阻的，16.关于电阻率说法正确的是()A．电阻率ρ与导体的长度l和横截面积S有关B．电阻率表征了材料导电能力的强弱,由导体的材料决定,且与温度有关C．电阻率大的导体,电阻一定大D．有些合金的电阻率几乎不受温度变化的影响,可用来制成电阻温度计【答案】B【解析】电阻率与导体的长度，横截面积S等无关，是导体材料本身的电学性质，由导体的材料决定，且与温度有关，特别是合金的电阻率随温度的变化而变化很大，所以B正确，ACD错误思路分析：根据电阻率的特点分析：电阻率只与导体本身的材料有关，且随温度的变化而变化，试题点评：本题是一道基础性的题目，也是一道最容易出错的概念性的题目，关键是理解电阻率只与导体本身的材料有关，17.两根材料和质量相同的电阻丝,它们的长度之比为2∶3,则它们的电阻之比为()A．2∶3B．3∶2C．4∶9D．9∶4【答案】C【解析】两根电阻丝的质量相同，所以根据可得，两者的横截面积之比为，又因为，代入公式可得，C正确，思路分析：材料相同即电阻率相同，质量相同则密度相同，根据公式分析解题试题点评：本题考查了对公式的简单计算，关键是熟练公式和细心计算，18.用电器与电源相距为L,线路上的电流为I,为使输电线上的电压损失不超过U,已知输电线的电阻率为ρ,那么输电线横截面积的最小值为______________.【答案】2ρLI/U【解析】根据欧姆定律可得输电线上的最大电阻为，而可得输电线横截面积的最小值思路分析：损失电压可计算出电阻的最大值，然后结合公式计算出输电线的最小横截面积试题点评：本题结合欧姆定律考查了对公式的简单计算，关键是熟练公式和细心计算，19.利用超导材料零电阻的性质可实现无损耗输电.现有一直流电路,输电线的总电阻为0.4 Ω,它提供给用电器的电功率为40 kW、电压为800 V.如果用临界温度以下的超导电缆替代原来的输电线,保持供给用电器的功率和电压不变,那么节约的电功率为……()A．1 kW B．1.6×103 kW C．1.6 kW D．10 kW【答案】A【解析】替换前：输电线上的输电电流为,所以输电线上损耗的电功率为，替换后输电线为零电阻，即输电线上不损耗电功率，所愿意可以节约,A正确，思路分析：因为超导材料零电阻的性质可实现无损耗输电.，所以替换前输电线的损耗电功率即为替换后节约的电功率，根据公式和分析解题试题点评：本题考查了超导材料的应用，需要明白超导材料零电阻的性质20.如图所示为一种测定风力的仪器的原理图.P为金属球,悬挂在一根细长金属丝下面,O是悬挂点,R是保护电阻,CD是水平放置的光滑电阻丝,与金属丝始终保持良好接触.无风时细金属丝和电0阻丝在C点接触,此时电路中的电流为I,有风时金属丝将偏转一个角度,角θ与风力大小有关.已知风力的方向水平向左,OC=h,CD=L,球的质量为m,电阻丝单位长度的阻值为k,电源内阻和金属丝电阻均不计,金属丝偏转θ角时,电流表的读数为I′,此时风力大小为F.试求风力大小F与电流表读数I′的关系式.【答案】【解析】对小球受力分析可得，平衡时根据几何知识可得，所以即，滑动变阻器故连入电阻的电阻为，此时电路的总电阻为,所以根据欧姆定律可得电源的电压为因为当滑动变阻器全部连入电路时，电路的电流为I,所以当夹角为时电流表的度数为,所以化简可得：思路分析：先根据力的平衡知识和几何知识得出，从而求出滑动变阻器连入电路的电阻，进而可得到此时的总电阻，，在利用题中的当滑动变阻器全部连入电,所以根据欧姆定律可得电源的电压，然后根据欧姆定律求解，路时，电路的电流为I化简即可试题点评：本题考查了力电综合，同时也考查了学生的综合分析问题的能力，。

高二物理人教版选修3－1 2.9多用电表的原理和使用练习1 / 12高二物理多用电表的原理及使用练习一、单选题1.下列关于欧姆表的说法中正确的是（ ）A. 用欧姆表测电阻时,指针越靠近右边误差越小B. 红表笔与表内电池正极相联,黑表笔与表内电池负极相联C. “∞”刻度一般在刻度盘的右端D. 欧姆表的每一档测量范围都是0到∞2.以下是欧姆表原理的电路示意图，正确的是( ) A. B. C. D.3.某同学用多用电表测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为（） Ω.A. B. C. D.4.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度 处，现用该表测一未知电阻，指针偏转到满刻度的 处，则该电阻的阻值为（ ） A. 4RB. 5RC. 10RD. 16R5.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻R x，能准确测量的阻值范围是( )A. ～B. ～C. ～D. ～6.实验室里可以用欧姆表直接测量电阻。

如图所示，虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。

某欧姆表的刻度值是按电源电动势为1.5V来刻度的，电流表的满偏电流为10mA．使用一段时间后，发现电动势已降为1.2V，此时重新调零后，用该欧姆表测得某电阻值为350Ω，则此电阻的实际值为( )A. B. C. D.7.如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻．下列说法正确的是（）高二物理人教版选修3－1 2.9多用电表的原理和使用练习A. 当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小B. 当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔C. 当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大D. 多用电表各挡位所对应的表盘刻度都是均匀的二、多选题8.用多用电表欧姆挡测电阻时，下列说法中正确的是( )A. 测量前必须调零,而且每测一次电阻都要重新调零B. 为了使测量值比较准确,应该用两手分别将两表笔与待测电阻两端紧紧捏在一起,以使表笔与待测电阻接触良好C. 待测电阻若是连在电路中,应当先把它与其他元件断开再测量D. 使用完毕应当拔出表笔,并把选择开关旋到“OFF”挡或交流电压最高挡9.关于多用电表，下列说法正确的是（）A. 多用表是电压表、电流表、欧姆表共用一个表头B. 用多用电表无论是测电压、电流,还是测电阻,红表笔的电势都高于黑表笔的电势C. 多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电流的D. 用多用电表测电压、电流、电阻时,电流都是从红表笔流入的10.关于多用电表的使用，下列说法正确的有（）A. 甲图中用多用电表直流电压档测量的是小灯泡两端的电压,表笔接法错误B. 甲图中用多用电表直流电压档测量的是电源的路端电压,表笔接法正确C. 乙图中用多用电表电阻档测量的是二极管的反向电阻D. 乙图中用多用电表电阻档测量的是二极管的正向电阻三、实验题3 / 1211.某同学想用以下器材组装一只简易欧姆表，并能比较精确地测量一只约几千欧电阻的阻值。

高二物理选修3-1 第二章第7节闭合电路的欧姆定律闭合电路的欧姆定律一、闭合电路的欧姆定律：公式：rR EI +=；变式：)(r R I E +=；内外U U E +=；Ir E U -=；高二物理选修3-1 第二章第7节闭合电路的欧姆定律R1R 2A1ErS示数为I1=0.20A;当开关S扳到位置2时,电流表的示数为I2=0.30A,求电源的电动势和内电阻.举一反三：1、在例1的基础上，如果没有电流表，只有电压表，如何设计求电源的电动势和内阻。

二、路端电压与负载的关系1、路端电压U：就是外电压；2、负载R：电路中消耗电能的元件称为负载；3、路端电压U与负载R的关系UIO12Ir E U -= rR EI +=①当R 增大时，I 减小，所以外电压U 增大； ②当R 减小时，I 增大，所以外电压U 减小； 4、路端电压U 与电流I 的关系图象 （1）图象的截距（如图所示）：①外电路断路时，即R →∞时，I=0，Ir=0，外U =E ，即直线在纵坐标上的截距表示电源的电动势E ； ②外电路短路时，即R=0，I=rE（称为短路电流），外U =0，即直线在横坐标上的截距表示为短路电流I 短。

（2）直线的斜率： 由短短得I Er r E I ==，所以直线斜率的绝对值就等于电源内阻，即IUr ∆∆=，直线的斜率绝对值越大，内阻r 越大。

注意：θtan ≠r ，因为对于同一个电源，坐标标度不同，θ不同。

例1、有两节电池,它们的电动势分别为E1和E2,内电阻分别为r 1和r 2.将它们分别连成闭合电路,其外电路的电流I 和路端电压U 的关系如图所示,可以判定( )A.图象交点所示状态,两电路的外电阻相等B.E 1>E 2,r 1>r 2C.图象交点所示状态,两电路的电阻相等D.E 1>E 2,r 1<r 2举一反三：1、如图所示，在同一坐标系中画出a 、b 、c 三个电源的U 一I 图象，其中a 和c 的图象平行，下列说法中正确的是 （ ）A ． Ea<Eb ，ra=rbB ． Eb=Ec ，rc>rbC ． Ea<Ec ，ra=rcD ． Eb<Ec ，rb=rc三、闭合电路的电源的功率和效率1．电源的总功率：P 总＝EI ＝IU 外＋IU 内＝P 出＋P 内．若外电路是纯电阻电路，则有P 总＝I 2(R ＋r)＝E 2R ＋r.2．电源内部消耗的功率：P 内＝I 2r ＝U 内I ＝P 总－P 出． 3．电源的输出功率：P 出＝UI ＝EI －I 2r ＝P 总－P 内．若外电路是纯电阻电路，则有 P 出＝I 2R ＝E 2R (R ＋r )2＝E 2(R －r )2R ＋4r.由上式可以看出(1)当R ＝r 时，电源的输出功率最大为Pm ＝E 24r . (2)当R>r 时，随着R 的增大输出功率越来越小． (3)当R<r 时，随着R 的增大输出功率越来越大．(4)当P 出<Pm 时，每个输出功率对应两个可能的外电阻R 1和R 2，且R 1·R 2＝r 2. (5)P 出与R 的关系如图所示．4．电源的效率η＝P 出P 总×100%＝U E ×100%＝R R ＋r×100%＝11＋r R ×100%因此R 越大，η越大；当R ＝r ，电源有最大输出功率时，效率仅为50%.η－R 图象如图所示．例1、 如图所示，电源电动势E ＝3 V ，内阻r ＝3 Ω，定值电阻R 1＝1 Ω，滑动变阻器R 2的最大阻值为10 Ω，求：(1)当滑动变阻器的阻值R 2为多大时，电阻R 1消耗的功率最大？电阻R 1消耗的最大功率是多少？(2)当变阻器的阻值为多大时，变阻器消耗的功率最大？变阻器消耗的最大功率是多少？(3)当变阻器的阻值为多大时，电源输出功率最大？电源输出的最大功率是多少？(4)三种情况下，电源的效率分别为多大？ErRs举一反三：1、如图所示的电路中,R 为电阻箱,V 为理想电压表.当电阻箱读数为R1=2Ω时， 电压读数为U 1=4V;当电阻箱读数为R 2=5Ω时,电压表读数为U 2=5V, 求: (1)电源的电动势E 和内阻r.(2)当电阻箱R 读数为多少时,电源的输出功率最大?最值Pm 为多少?四、闭合电路的动态分析根据闭合电路的欧姆定律和串联、并联电路的特点来分析电路中某电阻变化引起整个电路中各部分电学量的变化情况，常见的方法有：1．程序法：部分→整体→部分.(2)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．2．直观法任一电阻阻值增大，必引起该电阻中电流的减小和该电阻两端电压的增大． 3．“并同串反”规律所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都将减小，反之则增大．即 }U 串↓I 串↓P 串↓←R ↑→{ U 并↑I 并↑P 并↑4．极限法即因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端去讨论．例1、如图所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R0的滑动端向下滑动的过程中()A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大举一反三：1、在如图所示的电路中，R1=10 Ω，R2=20 Ω，滑动变阻器R的阻值为0~50Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是（）A.逐渐变亮B.逐渐变暗C.先变亮后变暗D.先变暗后变亮五、含电容器电路问题的分析：分析和计算含有电容器的直流电流时，要注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端电压．电容器稳定时，相当于此处电路断路．(2)当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等．(3)电路的电流、电压变化时，将会引起电容器的充(放)电．如果电容器两端电压升高，电容将充电；反之，电容器将对与它并联的电路放电．例1、如图所示，电源电动势E＝6 V，内阻r＝1 Ω，电阻R1＝2 Ω，R2＝3 Ω，R3＝7.5 Ω，电容器的电容C＝4 μF.开关S原来断开，现在合上开关S到电路稳定，试问这一过程中通过电流表的电荷量是多少？举一反三R2C s2s1ER1高二物理选修3-1第二章第7节闭合电路的欧姆定律流过电阻R1、R2的电流方向,以下判断正确的是（ )A、若只断开S1,流过R1的电流方向为自左向右B、若只断开S1,流过R1的电流方向为自右向左C、若只断开S2,流过R2的电流方向为自左向右D、若只断开S2,流过R2的电流方向为自右向左2、如图,E=10V,R1=4Ω,R2=6Ω,C=30μF.电池内阻可忽略.(1)闭合开关S,求稳定后通过R1的电流.(2)然后将开关S断开,求这以后流过R1的总电量.R1R2高二物理选修3-1第二章第7节闭合电路的欧姆定律EC s六、电路故障分析：电路故障一般是短路或断路，常见的情况有：导线断芯，灯泡断丝、灯座短路、变阻器内部断路、接触不良等现象．检查故障的基本方法有两种：1．电压表检测方法：如果电压表示数为0，说明电压表上无电流通过，则可能在并联路段之外有断路，或并联路段内有短路．如果电压表有示数，说明电压表上有电流通过，则在并联路段之外无断路，或并联路段内无短路．2．用多用电表的欧姆挡检测要对检测的电路切断电源，逐一使元件脱离原电路(或对某段电路检测)后测量是通路还是断路便可找到故障所在．例1、用电压表检查如图所示电路中的故障，测得U ad＝5.0 V，U cd＝0 V，U bc＝0 V，U ab＝5.0 V，则此故障可能是()A．L断路B．R断路C．R′断路D．S断路R 1R 2R 3SErR 123SE r举一反三：1、如图所示的电路中,电源电动势为6V,当开关接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6V, Uad=0V, Ucd=6V, 由此可以判定 ( )A 、L1和L2 的灯丝都烧断了B 、L1的灯丝烧断C 、L2的灯丝烧断D 、变阻器R 断路2、如图所示的电路中,开关S 闭合后,由于电阻发生短路或者断路故障,电压表和电流表的读数都增大,则肯定出现了下列那种故障 ( )A 、R1短路B 、R2短路C 、R3短路D 、R1断路闭合电路的欧姆定律习题1．如图所示为“热得快”热水器的电路图和示意图．现接通电源，发现该热水器没有发热，并且热水器上的指示灯也不亮，现用交流电压表测得热水器A、B两端的电压为220 V，指示灯两端的电压为220V．那么该热水器的故障在于( )A．连接热水器和电源之间的导线断开B．连接电阻丝与指示灯的导线发生了短路C．电阻丝熔断，同时指示灯烧毁D．同时发生了以上各种情况2．如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S、S为开关，与分别为电压表和电流表．初始时，S与S均闭合，现将S断开，则( )A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．如图所示的电路中，电源电动势E＝6 V，内阻r＝1 Ω，电阻R1＝6 Ω，R2＝5 Ω，R3＝3 Ω，电容器的电容C＝2×10－5 F．若将开关S闭合，电路稳定时通过R2的电流为I；断开开关S后，通过R1的电荷量为q.则( )A．I＝0.75 AB．I＝0.5 AC．q＝2×10－5 CD．q＝1×10－5 C4．如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则( )A．R1接在电源上时，电源的效率高B．R2接在电源上时，电源的效率高C．R1接在电源上时，电源的输出功率大D．电源的输出功率一样大5．如图为测量某电源电动势和内阻时得到的U－I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为 4.8 V．则该电路可能是下图中的( )6．某同学将一直流电源的总功率PE 、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标系中，如图中的a、b、c所示．以下判断错误的是( )A．直线a表示电源的总功率B．曲线c表示电源的输出功率C．电源的电动势E＝3 V，内电阻r＝1 ΩD．电源的最大输出功率Pm＝9 W7.在某控制电路中，需要连成如图所示的电路，主要由电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及电位器(滑动变阻器)R 连接而成，L 1、L 2是红绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a 端时，下列说法中正确的是( )A ．L 1、L 2两个指示灯都变亮B ．L 1、L 2两个指示灯都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2变亮8．如图所示电路中，电源电动势E 恒定，内阻r ＝1 Ω，定值电阻R 3＝5 Ω.当开关K 断开与闭合时，ab 段电路消耗的电功率相等．则以下说法中正确的是( )A ．电阻R 1、R 2可能分别为4 Ω、5 ΩB ．电阻R 1、R 2可能分别为3 Ω、6 ΩC ．开关K 断开时电压表的示数一定小于K 闭合时的示数D ．开关K 断开与闭合时，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6 Ω9．如图甲所示为某一小灯泡的U －I 图线，现将两个这样的小灯泡并联后再与一个4 Ω的定值电阻R 串联，接在内阻为1 Ω、电动势为5 V 的电源两端，如图乙所示，则( )A ．若通过每盏小灯泡的电流强度为0.2 A ，此时每盏小灯泡的电功率为0.6 WB ．若通过每盏小灯泡的电流强度为0.3 A ，此时每盏小灯泡的电功率为0.6 WC．若通过每盏小灯泡的电流强度为0.2 A，此时每盏小灯泡的电功率为0.26 W D．若通过每盏小灯泡的电流强度为0.3 A，此时每盏小灯泡的电功率为0.4 W10．在如图所示的电路中，R1＝2 Ω，R2＝R3＝4 Ω，当开关K接a时，R2上消耗的电功率为4 W，当开关K接b时，电压表示数为4.5 V，试求：(1)开关K接a时，通过电源的电流和电源两端的电压；(2)开关K接b时，电源的电动势和内电阻；(3)开关K接c时，通过R2的电流．闭合电路欧姆定律1．C 2.B 3.AD 4.A 5.B6．D [电源的总功率为P E ＝EI ，电源的输出功率为P R ＝EI －I 2r ，电源内部的发热功率P r ＝I 2r ，所以直线a 表示电源的总功率，选项A 正确；曲线b 表示电源内部的发热功率，曲线c 表示电源的输出功率，选项B 正确；直线a 的斜率表示电动势E ，解得E ＝3 V ，由曲线b 上某点坐标可得电源内阻为1 Ω，选项C 正确；当外电路电阻等于电源内阻时，电源输出功率最大，Pm ＝E24r＝2.25 W ，对应曲线c 的最高点，选项D 错误．]7．B [当电位器的触头由弧形碳膜的中点逆时针滑向a 端时，电位器接入电路的电阻减小，根据串并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流增大，内阻分担电压增大，路端电压减小，L 1灯变暗，通过其电流减小；由U 1＝I 2R 1及I 2＝I －I 1可知R 1分担电压增大，L 2及R 2两端电压减小，L 2功率减小而变暗，选项B 正确．]8．AD [将R 3和电源串联在一起看做等效电源，则该等效电源的电动势为E ，等效内阻为r ′＝r ＋R 3，K 闭合时，两电表的示数分别为：U ＝R 1E R 1＋r ′，I ＝E R 1＋r ′.当K 断开时，两电表的示数分别为：U ′＝R 1＋R 2E R 1＋R 2＋r ′，I ′＝ER 1＋R 2＋r ′.又U ′＝E 1＋r ′R 1＋R 2>U ＝E1＋r ′R 1，故选项C 错．由以上各式可得：U ′－UI －I ′＝r ′，故D 选项正确．据题意，UI ＝U ′I ′，代入解得：R 1(R 1＋R 2)＝r ′2，显然A 选项正确，B 选项错误．]9．B [若通过每盏小灯泡的电流强度为0.2 A ，则电源输出电流为I ＝0.4 A ，由闭合电路欧姆定律计算得此时小灯泡两端电压为U ＝E －I(R ＋r)＝3 V ．由题图甲可知小灯泡的电流强度为0.2 A 时小灯泡两端电压仅为1.3 V ，显然通过每盏小灯泡的电流强度不可能为0.2 A ，A 、C 错误；若通过每盏小灯泡的电流强度为0.3 A ，由题图甲可知小灯泡两端电压为2.0 V ，电阻R 和内阻r 上的电压为3.0 V ，此时每盏小灯泡的电功率为P ＝UI ＝0.6 W ，B 正确、D 错误．]10．(1)1 A 4 V (2)6 V 2 Ω (3)0.5 A解析 (1)K 接a 时，R 1被短路，外电阻为R 2，根据电功率公式可得 通过电源的电流I 1＝PR 2＝1 A ， 电源两端的电压U 1＝ PR 2＝4 V. (2)K 接a 时，有E ＝U 1＋I 1r ＝4＋r ，① K 接b 时，R 1和R 2串联，R 外′＝R 1＋R 2＝6 Ω， 通过电源的电流I 2＝U 2R 1＋R 2＝0.75 A ，高二物理选修3-1 第二章第7节闭合电路的欧姆定律21 / 21 这时有：E ＝U 2＋I 2r ＝4.5＋0.75r.②联立①②式得：E ＝6 V ，r ＝2 Ω.(3)K 接c 时，R 总＝R 1＋r ＋R 23＝6 Ω，总电流I 3＝E/R 总＝1 A ，通过R 2的电流I ′＝12I 3＝0.5 A. 易错点评1．在第6题中，由于考生对各个功率的表达式不清晰，或不能把各功率的表达式与各个图象对应起来，不能理解图象的交点，最值的意义，导致无从下手解题．2．对于第7题，有关闭合电路动态分析的问题，错误主要有两个方面：①不能按正常程序进行分析，凭想当然去做题．②不根据闭合电路欧姆定律进行定量分析与计算，导致错误．3．在10题中，清楚电键K 接a 、b 、c 时的等效电路，明确各电阻间的串并联关系是解题成功的关键．。
