加速器常见故障原因分析及其维修方法清华同方威视技术股份公司田新智一、系统概述（略）系统主要由驻波X机头、准直器、调制器柜、恒温水系统机组及其净化电源组成。
其主要功能是产生X射线。
二、X机头组成：加速管、微波传输系统、脉冲变压器、磁控管、AFC系统、真空系统、充气系统、恒温水系统、穿透电离室及其前置放大电路等。
加速管：加速管长约1.4米，为一驻波管。
其故障体现一般在于：a、剂量率下降b、无剂量输出剂量率下降的原因一般集中在以下几个方面：1、电子枪高压有所降低；2、电子枪中毒或老化，使得阴极发射不足；3、真空问题的影响；4、磁控管微波输出功率下降；5、磁控管磁钢磁场强度变低；6、恒温系统引起加速管恒温水温度发生变化，从而导致加速管本振频率发生偏移，偏移量超去AFC调节范围；7、AFC系统失效，导致磁控管输出微波频率漂移；8、De-Q坏，调制器输出电压幅值上升，微波输出功率随之增加、枪发射流强增加；AFC前向波幅值增加，导致AFC失去本来的调节功能；系统不能保持在谐振状态。
9、脉冲电压波形变坏；10、长期使用后，加速管的总衰减量增加；11、聚焦线圈、导向线圈等电参数变化对于电子枪高压本身而言，一般情况下是不会出现高压突然降低的情况的，主要担心的是其高压传输线经长时间使用后绝缘强度不够，导致加在电子枪本身的高压下降。
这时候我们可以通过高压分压器对其予以测量，其结果将有助于我们判断和分析故障原因。
如果确有下降现象，可采取适当措施增加传输线的绝缘强度。
枪高压变化的另外一个原因是调制器高压输出有变化或者脉冲变压器性能有变（可能性稍低）。
电子枪老化的原因主要是其使用寿命的问题，故障现象主要体现在枪阴极发射能力上。
可以通过增加枪灯丝电流来临时性的处理该故障，但这里存在两个问题，一是由于空间电荷场的影响，（在枪高压不变的情况下）枪发射电流随灯丝电流的增加并不总是线形增加（见《电子枪》一文），所以我们会发现有时增加枪灯丝电流对剂量影响大，有时并不显着；二是枪灯丝电流过高，对枪的寿命有影响。
电子直线加速器中的脉冲调制技术研究脉冲调制技术是电子直线加速器中一项关键技术，用于控制脉冲电流的幅值、时间宽度和重复频率。
它在放射治疗、微细加工和粒子物理实验中起着重要作用。
本文将围绕电子直线加速器中的脉冲调制技术展开研究。
首先，我们来了解一下电子直线加速器的工作原理。
电子直线加速器是一种利用电场加速电子束的装置。
它主要由电子枪、加速管道和能量调制器组成。
电子枪产生电子束，然后通过连续的高频电场加速电子束，使其达到所需的能量。
而脉冲调制技术则用于调节脉冲电流的属性，以满足实验或治疗的需求。
在电子直线加速器中，脉冲调制技术主要包括脉冲的幅值调节、时间宽度调节和重复频率调节。
下面我们将分别介绍这三个方面的研究进展。
首先是脉冲幅值调节。
脉冲幅值调节是指调节脉冲电流的幅值大小。
为了满足不同的应用需求，研究人员采用了多种方法来实现脉冲幅值调节。
其中一种常见的方法是采用开关电路来改变脉冲电流的通断状态，从而达到调节幅值的目的。
另一种方法是利用功率放大器来放大电流信号，并通过调节放大器的增益来改变脉冲幅值。
近年来，随着电子元器件的发展和芯片技术的进步，研究人员设计出了更加高效和精确的脉冲幅值调节方法，提高了电子直线加速器的性能和稳定性。
其次是脉冲时间宽度调节。
脉冲时间宽度调节是指调节脉冲电流的持续时间。
在电子直线加速器中，脉冲时间宽度的调节对于粒子加速和束流切割等应用具有重要意义。
过去，研究人员主要通过改变电子枪中的脉冲源的参数来调节脉冲时间宽度。
然而，这种方法具有操作复杂、调节范围有限等问题。
近年来，采用压控脉冲变信号发生器可以更加灵活地调节脉冲时间宽度，并且可以实现更高的准确度和稳定性。
此外，光纤脉冲压缩技术的应用也为脉冲时间宽度的调节提供了一种新的思路。
最后是脉冲重复频率调节。
脉冲重复频率调节是指调节脉冲电流的重复周期。
在某些应用场景下，需要对脉冲电流的重复频率进行快速调节。
为实现这一目标，研究人员提出了多种方法，如采用可编程逻辑器件控制脉冲发生器的工作频率，利用数字信号处理器实时调节脉冲重复频率等。

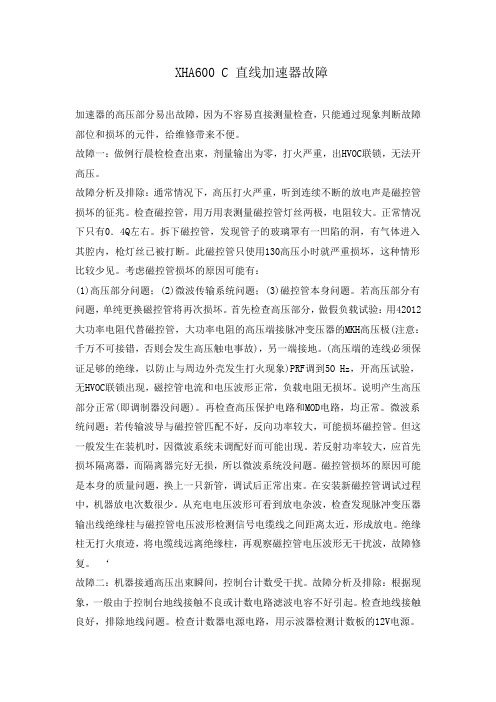

XHA600 C 直线加速器故障加速器的高压部分易出故障，因为不容易直接测量检查，只能通过现象判断故障部位和损坏的元件，给维修带来不便。
故障一：做例行晨检检查出束，剂量输出为零，打火严重，出HVOC联锁，无法开高压。
故障分析及排除：通常情况下，高压打火严重，听到连续不断的放电声是磁控管损坏的征兆。
检查磁控管，用万用表测量磁控管灯丝两极，电阻较大。
正常情况下只有0．4Q左右。
拆下磁控管，发现管子的玻璃罩有一凹陷的洞，有气体进入其腔内，枪灯丝已被打断。
此磁控管只使用130高压小时就严重损坏，这种情形比较少见。
考虑磁控管损坏的原因可能有：(1)高压部分问题；(2)微波传输系统问题；(3)磁控管本身问题。
若高压部分有问题，单纯更换磁控管将再次损坏。
首先检查高压部分，做假负载试验：用42012大功率电阻代替磁控管，大功率电阻的高压端接脉冲变压器的MKH高压极(注意：千万不可接错，否则会发生高压触电事故)，另一端接地。
(高压端的连线必须保证足够的绝缘，以防止与周边外壳发生打火现象)PRF调到5O Hz，开高压试验，无HVOC联锁出现，磁控管电流和电压波形正常，负载电阻无损坏。
说明产生高压部分正常(即调制器没问题)。
再检查高压保护电路和MOD电路，均正常。
微波系统问题：若传输波导与磁控管匹配不好，反向功率较大，可能损坏磁控管。
但这一般发生在装机时，因微波系统未调配好而可能出现。
若反射功率较大，应首先损坏隔离器，而隔离器完好无损，所以微波系统没问题。
磁控管损坏的原因可能是本身的质量问题，换上一只新管，调试后正常出束。
在安装新磁控管调试过程中，机器放电次数很少。
从充电电压波形可看到放电杂波，检查发现脉冲变压器输出线绝缘柱与磁控管电压波形检测信号电缆线之间距离太近，形成放电。
绝缘柱无打火痕迹，将电缆线远离绝缘柱，再观察磁控管电压波形无干扰波，故障修复。
‘故障二：机器接通高压出束瞬间，控制台计数受干扰。
故障分析及排除：根据现象，一般由于控制台地线接触不良或计数电路滤波电容不好引起。
电力电子技术中的PWM控制器故障排除方法在电力电子技术中，PWM（脉宽调制）控制器是一种常用的电路设备，用于调节电路中的直流电压。
然而，由于各种原因，PWM控制器可能会出现故障，导致设备不正常工作。
本文将介绍一些常见的PWM控制器故障排除方法，帮助读者快速识别和解决问题。
一、PWM控制器无法正常工作1.1 电源问题首先要检查PWM控制器的电源供应是否正常。
可以使用万用表测量电源电压，确保电压值在规定范围内。
1.2 输入信号问题PWM控制器的输入信号可能没有正确连接或者信号源出现故障。
检查输入信号连接是否良好，以及信号源是否正常。
1.3 输出问题若PWM控制器输出电压不稳定或者无法产生脉冲信号，可能是输出电容损坏或者输出负载过大。
尝试更换输出电容，或者降低负载电流。
二、PWM控制器温度过高一些PWM控制器在工作过程中可能会发热，但若温度过高可能会影响设备的性能和寿命。
这里介绍几种排除PWM控制器温度过高的方法：2.1 散热器问题检查PWM控制器散热器是否正常工作。
如果散热器表面有灰尘或者杂物，应及时清理。
并确保散热器与散热风扇之间的连接良好，风扇工作正常。
2.2 过载问题PWM控制器可能在过载情况下工作，导致温度升高。
确保PWM 控制器的输入和输出都在规定电流范围内，并检查负载电流是否超过PWM控制器的额定值。
三、PWM控制器信号失真PWM控制器信号失真可能会导致输出电压波形不正常，进而影响整个电力电子系统的正常运行。
下面是一些解决PWM控制器信号失真问题的方法：3.1 滤波问题检查PWM控制器输出端的滤波电容是否损坏，如有需要可以更换新的滤波电容。
此外，还应检查滤波电容的连接是否良好。
3.2 信号干扰PWM控制器的信号可能受到电磁干扰或者其他干扰源的影响，进而引起信号失真。
在布置电子设备时，应尽量避免与其他电磁源附近的布线接触。
四、PWM控制器保护功能失效PWM控制器通常拥有过流、过压、过温等保护功能，当电路中出现异常时会自动切断电源以避免损坏。
脉冲调制放大器过冲导致的问题与措施脉冲调制放大器（Pulse-Width Modulation Amplifier）在电子设备中常用于放大脉冲信号，但在设计和使用时可能会出现过冲的问题。
过冲是指输出信号在切换时快速达到峰值，然后再回落到稳定的值之前产生的瞬时过电压。
过冲可能导致以下问题：1.信号失真：过冲会导致输出信号的波形变形，进而影响信号的准确性和可靠性。
信号失真可能导致数据传输错误、系统故障以及干扰其他设备或电路。
2.设备损坏：过冲过大时，可能会超出设备所能承受的电压范围，导致电路元件或器件损坏。
例如，过高的输出过电压可能使功率放大器产生过大的电流，导致放大器的失效甚至烧毁。
为了解决脉冲调制放大器过冲的问题，可以采取以下措施：1.反馈电路设计：合理设计反馈电路，通过负反馈来稳定输出电压并减少过冲现象。
在设计过程中，可采用合适的补偿电路、滤波电路和限幅电路等，以降低过冲的发生。
2.合理选用元件和参数：选择合适的电路元件和元器件参数，以确保在设定的电压和电流范围内工作。
特别需要注意选择适当的开关速度，以减少过冲的发生。
3.增加阻尼元件：在输出端口添加合适的阻尼元件，它可以起到衰减和吸收过冲的作用，降低过电压的幅度。
4.优化布局和走线：合理的电路布局和走线可以减少信号回路产生的互感和互操作。
通过减少干扰源和干扰路径，可以最小化过冲的幅度。
5.严格控制输入信号：确保输入信号的幅值和波形在规定范围内，避免过高或过低的输入信号引起输出过冲。
综上所述，通过合理设计和选材，合适的反馈电路以及优化布局，可以有效减少脉冲调制放大器产生的过冲问题。
另外，对于特殊要求的应用场景，应根据具体情况选择更加专业化的解决方案。
德国西门子医用加速器（PRIMUS）常见故障分析统计及处理【摘要】通过多年来对西门子加速器的故障现象观察、原因分析、故障解决等实践工作，探讨总结了一些常见加速器故障的处理方法及注意事项，达到抛砖引玉供同行参考使用的目的。
