钢铁表面的防锈处理

GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》本标准规定了涂装前钢材表面的锈蚀等级和除锈等级，适用于热轧钢材表面经过喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理的情况。

同时，冷轧钢材表面除锈等级的评定也可参照使用。

本标准等效采用国际标准1.总则1.1本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。

钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。

1.2本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。

评定这些等级时，应在适度照明条件下，以正常视力直接进行观察。

2.锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。

这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A：全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B：已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C：氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D：氧化皮已因锈蚀而全面剥离，并且已普遍发生点蚀的钢材表面。

3.除锈等级3.1通则3.1.1钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“FI”表示。

如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。

3.1.2钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。

注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。

2）本章中“当氧化皮、铁锈或油漆涂层”能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。

3.2喷射或抛射除锈3.2.1喷射或抛射除锈以字母“Sa”表示。

3.2.2 在进行喷射或抛射除锈之前，需要先将较厚的锈层铲除。

此外，还需清除可见的油脂和污垢。

除锈后，还需清除钢材表面的浮灰和碎屑。

3.2.3 根据本标准，喷射或抛射除锈后的钢材表面分为四个等级。

防止铁钉生锈的方法(1)组成合金，以改变铁内部的组织结构、例如把铬、镍等金属加入普通钢里制成不锈钢，就大大地增加了钢铁制品的抗生锈能力。

(2)在铁制品表面覆盖保护层是防止铁制品生锈普遍而重要的方法。

根据保护层的成分不同，可分为如下几种：a、在铁制品表面涂抹矿物性油、油漆或烧造搪瓷、喷塑等、比如：车厢、水桶等常涂油漆;机器常涂矿物性油等。

b、在钢铁表面用电镀、热镀等方法镀上一层不易生锈的金属，如锌、锡、铬、镍等。

这些金属表面都能形成一层致密的氧化物薄膜，从而防止铁制品和水、空气等物质接触而生锈。

c、用化学方法并使铁制品表面分解成一层球状而平衡的水解膜以避免铁制品锈蚀。

(3)保持铁制品表面的洁净和干燥也是防止铁制品生锈的一种很好方法。

1，少罩车衣。

当碰到刮风下雨天气的时候，如果车辆停在在室外，车衣的内层就可以反反复复鞭打车漆，在车身上划无数道细小的划痕，若车衣内吹起了风沙划痕的数量更多。

时间一短，还可以使油漆面发乌。

此外，风沙过后不要轻易用掸子或毛巾清扫车身上的沙粒，必须用清水冲洗车身，这样就是就是为了避免掸子和毛巾上的沙粒割伤漆面;2，涂牙膏防锈法。

当车辆有划痕时，用普通的牙膏来处理划痕。

方法如下：把牙膏轻轻抹圆圈涂在划痕处。

下雨或洗车后，再涂一下。

这样做一般可减轻划痕印记，同时也起到隔绝、生锈作用，短期内是没问题的;3，汽车硬漆面搞封釉。

在高速行驶过程中，一些漆面较硬的车辆被风沙颗粒踢在车身上，这样就是有可能导致粗恃痕的。

若您的爱车就是这类汽车，就必须给车身搞封釉，它可以构成网状的稳固保护膜，提升漆面的硬度，效果可以维持一年左右。

当然，镀膜也可以达至相似的促进作用。

这一招在避免汽车锈蚀中被广泛应用。

1、生锈的铁锅泡在淘米水中数小时后，再用清水洗干净。

铁锅上的铁锈会清除得干干净净。

2、将20克醋，放入捣碎的铁锅，边火烧边用软刷子冲洗，将干净醋死掉后用清水晒干即可。

3、在锅中放少许盐，炒黄后擦锅，然后将锅刷净，再放清水及1汤匙油煮开后倒掉，将锅洗净即可。

钢材的表面处理钢铁器件由于加工和贮运等过程而使表面存在铁锈、焊渣、油污、机械污物以及旧漆膜等残余物,为了提高涂层的防锈和防腐蚀能力,表面处理非常重要。

属于表面净化处理方法的有除油、除锈、除旧漆;属于化学处理方法的有磷化、钝化等。

1. 1除油去除金属工件表面的油污,可增强涂料的附着力。

根据油污情况,选用成本低、溶解力强、毒性小且不易燃的溶剂。

常用的有200号石油溶剂油、松节油、三氯乙烯、四氯乙烯、四氯化碳、二氯甲烷、三氯乙烷、三氟三氯乙烷等。

1. 2除锈彻底清除钢材表面的锈垢,以延长涂膜的使用寿命。

不同的钢铁器件表面有不同的除锈标准,它是按照除锈后钢材表面清洁度分级的。

除锈的方法主要有:(1)手工打磨除锈,能除去松动、翘起的氧化皮,疏松的锈及其他污物。

(2)机械除锈,借助于机械冲击力与摩擦作用,使制件表面除锈。

可以用来清除氧化皮、锈层、旧漆层及焊渣等。

其特点是操作简便,比手工除锈效率高。

常用的除锈设备有①钢板除锈机:制件在一对快速转动的金属丝滚筒间通过,靠丝刷与钢材表面的快速摩擦,除去制件板面的锈蚀层;②手提式钢板除锈机:由电动机通过软轴带动钢丝轮与钢材表面摩擦而除锈;③滚筒除锈机:靠滚筒转动使磨料与钢材表面相互冲击、摩擦而除锈。

现在还用喷砂除锈,并且是一种重要的除锈方式。

(3)化学除锈,通常称为酸洗,是以酸溶液促使钢材表面锈层发生化学变化并溶解在酸液中,而达到除锈目的。

常用浸渍、喷射、涂覆3种处理方式。

(4)除锈剂除锈,常用络合除锈剂,既可在酸性条件下进行,也可在碱性条件下进行,前者还适合于除油、磷化等综合表面处理。

钢的表面热处理表面热处理是指为改变工件表面的组织和性能,仅对工件表层进行的热处理工艺.1,表面淬火钢的表面淬火是将工件表面快速加热到淬火温度,迅速冷却,使工件表面得到一定深度的淬硬层,而心部仍保持未淬火状态的组织的热处理工艺.表面淬火的方法很多,目前广泛应用的有感应加热表面淬火,火焰加热表面淬火等.(1)感应淬火感应淬火是指利用感应电流通过工件所产生的热量,使工件表层,局部或整体加热并快速冷却的淬火.1)感应淬火频率的选用在生产中,根据对零件表面有效淬硬层深度的要求,选择合适的频率.①高频感应淬火常用频率为200～300KHz,淬硬层深度为0.5～2mm.主要用于要求淬硬层较薄的中,小模数齿轮和中,小尺寸轴类零件等.②中频感应淬火常用频率为2500～8000Hz,淬硬层深度为2～10mm.主要用于大,中模数齿轮和较大直径轴类零件.③工频感应淬火电流频率为50Hz,淬硬层深度为10～20mm.主要用于大直径零件(如轧辊,火车车轮等)的表面淬火和直径较大钢件的穿透加热.④超高频感应淬火电流频率一般为20～40KHz,它兼有高,中频加热的优点,淬硬层深度略高于高频,而且沿零件轮廓均匀分布.所以,它对用高,中频感应加热难以实现表面淬火的零件有着重要作用,适用于中小模数齿轮,花键轴,链轮等.2)感应淬火加热的特点与普通加热淬火相比,感应加热表面淬火有以下特点:①感应加热速度极快一般只需要几秒至几十秒时间就可以达到淬火温度.②工件表层获得极细小的马氏体组织,使工件表层具有比普通淬火稍高的硬度(高2～3HRC)和疲劳强度,且脆性较低.③工件表面质量好由于快速加热,工件表面不易氧化,脱碳,且淬火时工件变形小.④生产效率高便于实现机械化,自动化,淬硬层深度也易控制.上述特点使感应加热表面淬火得到广泛应用,但其工艺设备较贵,维修调整困难,不易处理形状复杂的零件.感应淬火最适宜的钢种是中碳钢(如40钢,45钢)和中碳合金钢(如40Cr钢,40MnB钢等),也可用于高碳工具钢,含合金元素较少的合金工具钢及铸铁等.一般表面淬火前应对工件正火或调质,以保证心部有良好的力学性能,并为表层加热作好组织准备.表面淬火后应进行低温回火,以降低淬火应力和脆性.(2)火焰淬火(见书)2,钢的化学热处理化学热处理是指将工件置于适当的活性介质中加热,保温,使一种或几种元素渗入其表层,以改变化学成分,组织和性能的热处理工艺.化学热处理的基本过程是:活性介质在一定温度下通过化学反应进行分解,形成渗入元素的活性原子;活性原子被工件表面吸收,即活性原子溶入铁的晶格形成固溶体或与钢中某种元素形成化合物;被吸收的活性原子由工件表面逐渐向内部扩散,形成一定深度的渗层.目前常用的化学热处理有:渗碳,渗氮,碳氮共渗等.(1)渗碳所谓渗碳是将工件放入渗碳气氛中,并在900～950℃的温度下加热,保温,以提高工件表层碳的质量分数并在其中形成一定的碳的质量分数梯度的化学热处理工艺.其目的是使工件表面具有高的硬度和耐磨性,而心部仍保持一定强度和较高的韧性.齿轮,活塞销等零件常采用渗碳处理.1)渗碳的方法渗碳所用介质称为渗碳剂,根据渗碳剂的不同,渗碳的方法分为固体渗碳,气体渗碳,真空渗碳和液体渗碳等.2) 渗碳用钢,渗碳后组织及热处理渗碳用钢为低碳钢和低碳合金钢,碳的质量分数一般为0.1%～0.25%.碳的质量分数提高,将降低工件心部的韧性.工件渗碳后其表层碳的质量分数通常为0.85%～1.05%范围.渗碳缓冷后,表层为过共析组织,与其相邻为共析组织,再向里为亚共析组织的过渡层,心部为原低碳钢组织.一般规定,从渗碳工件表面向内至碳的质量分数为规定值处(一般Wc=0.4%)的垂直距离为渗碳层深度.工件的渗碳层深度取决于工件尺寸和工作条件,一般为0.5～2.5mm.工件渗碳后必须进行适当的热处理,即淬火并低温回火,才能达到性能要求.渗碳件的热处理工艺有三种,如图3-35所示.①直接淬火法先将渗碳件自渗碳温度预冷至某一温度(一般为850～880℃),立即淬入水或油中,然后再进行低温回火.预冷是为了减少淬火应力和变形.直接淬火法操作简便,不需重新加热,生产率高,成本低,脱碳倾向小.但由于渗碳温度高,奥氏体晶粒易长大,淬火后马氏体粗大,残留奥氏体也较多,所以工件耐磨性较低,变形较大.此法适用于本质细晶粒钢或受力不大,耐磨性要求不高的零件.②一次淬火法工件渗碳后出炉缓冷,然后再重新加热进行淬火,低温回火.由于工件在重新加热时奥氏体晶粒得到细化,因而可提高钢的力学性能.此法应用比较广泛.③二次淬火法第一次淬火是为了改善心部组织和消除表面网状二次渗碳体,加热温度为Ac3以上30～50℃.第二次淬火是为细化工件表层组织,获得细马氏体和均匀分布的粒状二次渗碳体,( a)直接淬火(b) 一次淬火( c)二次淬火图3-35 渗碳体常用的热处理方法加热温度为Ac1以上30～50℃.二次淬火法工艺复杂,生产周期长,成本高,变形大,只适用于表面耐磨性和心部韧性要求高的零件或本质粗晶粒钢.渗碳件淬火后应进行低温回火(一般150～200℃).直接淬火和一次淬火经低温回火后,表层组织为回火马氏体和少量渗碳体,二次淬火表层组织为回火马氏体和粒状渗碳体.渗碳,淬火回火后的表面硬度均为58～64HRC,耐磨性好,心部组织取决于钢的淬透性,低碳钢一般为铁素体和珠光体,硬度137～183HBS.低碳合金钢一般为回火低碳马氏体,铁素体和托氏体,硬度35～45HRC,并具有较高的强度,韧性和一定的塑性.(2)钢的氮化(渗氮)它是指在一定温度下(一般在Ac1)以下,使活性氮原子渗入钢件表面的化学热处理工艺.其目的是使工件表面获得高硬度,高耐磨性,高疲劳强度和高热硬性和良好耐蚀性,因氮化温度低,变形小,应用广泛.常用的氮化方法有:气体渗氮和离子渗氮.①气体渗氮它是利用氨气在加热时分解产生的活性氮原子渗入工件表面形成氮化层,同时向心部扩散的热处理工艺.常用方法是将工件放人通有氨气的井式渗氮炉中,加热到500～570℃℃左右时,硬度无明显下降,热硬性高.渗氮前零件须经调质处理,以保证心部的强度和韧性.对于形状复杂或精度要求较高的零件,在渗氮前精加工后还要进行消除应力的退火,以减少渗氮时的变形.渗氮主要用于耐磨性和精度要求很高的精密零件或承受交变载荷的重要零件,以及要求耐热,耐蚀,耐磨的零件,如精密机床的主轴,蜗杆,发动机曲轴,高速精密齿轮等.但由于氮化温度低,所需时间特别长,一般氮化30～60h,才能获得0.2～0.5mm的氮化层,因此限制了它的应用.②离子氮化它是一种较先进的工艺,是指在低真空的容器内,保持氮气的压强为133.32～1333.32Pa,在400～700V的直流电压作用下,迫使电离后的氮离子高速冲击工件(阴极),被工件表面吸收,并逐渐向内部扩散形成渗氮层.离子氮化的特点是:渗氮速度快,时间短(仅为气体渗氮的1/5～1/2);渗碳层质量好,对材料的适应性强.目前离子氮化已广泛应用于机床零件(如主轴,精密丝杠,传动齿轮等),汽车发动机零件(如活塞销,曲轴等)及成型刀模具等.但对形状复杂或截面相差悬殊的零件,渗氮后很难同时达到相同的硬度和渗氮层深度.③碳氮共渗是指在工件表面同时渗入碳和氮,并以渗碳为主的化学热处理工艺.其主要目的是提高工件表面的硬度和耐磨性.常用的是气体碳氮共渗.碳氮共渗后要进行淬火,低温回火.共渗层表面组织为回火马氏体,粒状碳氮化合物和少量残留奥氏体,渗层深度一般为0.3～0.8mm.气体碳氮共渗用钢,大多为低碳或中碳的碳钢,低合金钢及合金钢.。

钢筋防锈及除锈措施在建设工程上，钢筋的使用无处不在，但钢筋生锈也是在所难免的,钢材锈蚀不仅使截面积减小，性能降低甚至报废，而且因产生锈坑,可造成应力集中，加速结构破坏。

尤其在冲击荷载、循环交变荷载作用下,将产生锈蚀疲劳现象，使钢材的疲劳强度大为降低，甚至出现脆性断裂，严重影响工程质量.一、铁锈的分类铁锈分为浮锈（色锈）、陈锈和老锈三种：1、浮锈.呈黄褐色，处于铁锈形成的初期，在混凝土中不影响钢筋与混凝土粘结，因此除了焊接操作时在焊点附近需擦干净之外,一般可不作处理.但是，有时为了防止锈迹污染,也可用麻袋布擦拭.2、陈锈：呈红褐色,在钢筋表面已有铁锈粉末，影响钢筋与混凝土的粘结力，一定要清除干净。

可采用钢丝刷或麻袋布擦等手工方法。

具备条件的工地应尽可能采用机械方法。

盘条细钢筋可通过冷拉或调直过程除锈，粗钢筋采用专用除锈机除锈，如自制圆盘钢丝刷除锈机(在电动机转动轴上安装两个圆盘钢丝刷刷锈)。

3、老锈：呈深褐色或黑色，钢筋表面带有颗粒状或片状的分离现象，必须清除干净后才能使用。

对于有起层锈片的钢筋，应先用小锤敲击，使锈片剥落干净，再用除锈机除锈.因麻坑、斑点以及锈皮去层会使钢筋截面损伤,所以使用前应鉴定是否降级使用或另作其他处置。

二、防止钢材锈蚀的措施影响钢材锈蚀的主要因素有环境中的湿度、氧，介质中的酸、碱、盐，钢材的化学成分及表面状况等。

一些卤素离子，特别是氯离子能破坏保护膜,促进锈蚀反应,使锈蚀迅速发展，针对上述引起钢筋生锈的原因，通常采用表面刷漆的方法防止钢筋生锈。

常用的底漆有红丹、环氧富锌漆、铁红环氧底漆等,面漆有调和漆、醇酸磁漆、酚醛磁漆等.薄壁钢材可采用热浸镀锌或镀锌后加涂塑料涂层等措施。

a.混凝土配筋的防锈措施，根据结构的性质和所处环境等,考虑混凝土的质量要求,主要是提高混凝土的密实度，保证足够的钢筋保护层厚度，限制氯盐外加剂的掺入量。

混凝土中还可掺用阻锈剂.b.预应力钢筋一般含碳量较高，又多是经过变形加工或冷加工的，因而对锈蚀破坏较敏感，特别是高强度热处理钢筋,容易产生锈蚀现象.所以，重要的预应力混凝土结构，除了禁止掺用氯盐外，还应对原材料进行严格检验.c.钢材的化学成分对耐锈性影响很大，通过加入某些合金元素，可以提高钢材的耐锈蚀能力.例如,在钢中加入一定量的铬、镍、钛等合金元素，可制成不锈钢。

防止钢铁生锈的方法
防止钢铁生锈，采取有效的防锈防护措施是很有必要的。

以下是一些有效的防止钢铁
生锈的建议：
一、保持钢铁表面干燥。

应将表面水分尽可能排净，以免在表面形成湿度，继而产生
锈斑；
二、使用防锈涂料。

可在钢铁表面涂覆合适的涂料，防止阳光，雨水等环境影响钢铁；
三、定期表面处理。

定期进行清洗和抛光，能够对表面效果产生积极作用，防止钢铁
表面的腐蚀；
四、正确封存钢铁。

利用防潮和干燥剂正确封存钢铁，以减少钢铁中间传播腐蚀之风险；
五、除锈处理。

一旦发现钢铁表面出现锈斑，及时进行除锈处理，以免锈斑扩散；
六、定期检查电路。

钢铁表面采用带电形式的防腐处理时应定期检查电路，确保电流
不断。

通过上述提到的防锈措施，可以有效地防止钢铁表面产生锈蚀，使钢铁长期保持光洁
和新颖，保证了我们社会的环境卫生。

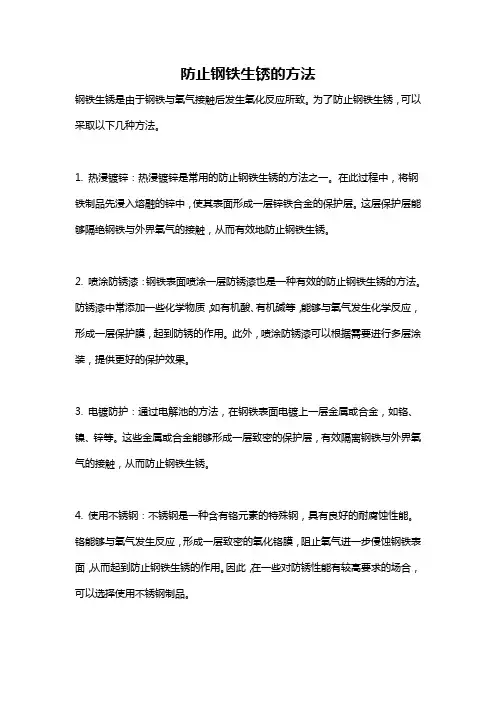

防止钢铁生锈的方法钢铁生锈是由于钢铁与氧气接触后发生氧化反应所致。

为了防止钢铁生锈，可以采取以下几种方法。

1. 热浸镀锌：热浸镀锌是常用的防止钢铁生锈的方法之一。

在此过程中，将钢铁制品先浸入熔融的锌中，使其表面形成一层锌铁合金的保护层。

这层保护层能够隔绝钢铁与外界氧气的接触，从而有效地防止钢铁生锈。

2. 喷涂防锈漆：钢铁表面喷涂一层防锈漆也是一种有效的防止钢铁生锈的方法。

防锈漆中常添加一些化学物质，如有机酸、有机碱等，能够与氧气发生化学反应，形成一层保护膜，起到防锈的作用。

此外，喷涂防锈漆可以根据需要进行多层涂装，提供更好的保护效果。

3. 电镀防护：通过电解池的方法，在钢铁表面电镀上一层金属或合金，如铬、镍、锌等。

这些金属或合金能够形成一层致密的保护层，有效隔离钢铁与外界氧气的接触，从而防止钢铁生锈。

4. 使用不锈钢：不锈钢是一种含有铬元素的特殊钢，具有良好的耐腐蚀性能。

铬能够与氧气发生反应，形成一层致密的氧化铬膜，阻止氧气进一步侵蚀钢铁表面，从而起到防止钢铁生锈的作用。

因此，在一些对防锈性能有较高要求的场合，可以选择使用不锈钢制品。

5. 环境控制：钢铁生锈的速度与其周围环境有密切关系。

湿度较高、温度较低、空气中含有较多的氧气和盐分等因素都会加速钢铁的生锈。

因此，通过控制环境的湿度等条件，可以有效地减缓钢铁的生锈速度。

比如，可以在存放钢铁制品的仓库中控制湿度，尽量避免湿度过大的情况。

6. 增加保护层厚度：在钢铁表面形成的保护层厚度越大，就能提供更好的防锈效果。

因此，在一些特殊情况下，可以考虑增加保护层的厚度，如通过多次浸镀或多次涂装等方式。

7. 定期保养维护：钢铁制品在使用过程中，可能会受到碰撞、磨损等外力的影响，导致保护层破损，进而加速钢铁生锈。

因此，定期进行保养维护是防止钢铁生锈的关键。

比如，及时修补保护层破损的地方，定期检查并清洁钢铁表面，确保保护层的完整性和质量。

总结起来，防止钢铁生锈需要采取多种措施，包括热浸镀锌、喷涂防锈漆、电镀防护、使用不锈钢、环境控制、增加保护层厚度和定期保养维护等。

金属防腐处理方法一、金属的防护及保护方法（一）金属的防护针对金属腐蚀的原因采取适当的方法防止金属腐蚀，常用的方法有：1.改变金属的内部组织结构例如制造各种耐腐蚀的合金，如在普通钢铁中加入铬、镍等制成不锈钢。

2.保护层法在金属表面覆盖保护层，使金属制品与周围腐蚀介质隔离，从而防止腐蚀。

如：（1）在钢铁制件表面涂上机油、凡士林、油漆或覆盖搪瓷、塑料等耐腐蚀的非金属材料。

（2）用电镀、热镀、喷镀等方法，在钢铁表面镀上一层不易被腐蚀的金属，如锌、锡、铬、镍等。

这些金属常因氧化而形成一层致密的氧化物薄膜，从而阻止水和空气等对钢铁的腐蚀。

（3）用化学方法使钢铁表面生成一层细密稳定的氧化膜。

如在机器零件、枪炮等钢铁制件表面形成一层细密的黑色四氧化三铁薄膜等。

3.电化学保护法利用原电池原理进行金属的保护，设法消除引起电化腐蚀的原电池反应。

电化学保护法分为阳极保护和阴极保护两大类。

应用较多的是阴极保护法。

4.对腐蚀介质进行处理消除腐蚀介质，如经常揩净金属器材、在精密仪器中放置干燥剂和在腐蚀介质中加入少量能减慢腐蚀速度的缓蚀剂等。

（二）电化学保护将被保护的金属作为腐蚀电池的阴极，使其不受到腐蚀，所以也叫阴极保护法。

这种方法主要有以下两种：1.牺牲阳极保护法此法是将活泼金属（如锌或锌的合金）连接在被保护的金属上，当发生电化腐蚀时，这种活泼金属作为负极发生氧化反应，因而减小或防止被保护金属的腐蚀。

这种方法常用于保护水中的钢桩和海轮外壳等例如水中钢铁闸门的保护，通常在轮船的外壳水线以下处或在靠近螺旋浆的舵上焊上若干块锌块，来防止船壳等的腐蚀。

2.外加电流的保护法将被保护的金属和电源的负极连接，另选一块能导电的惰性材料接电源正极。

通电后，使金属表面产生负电荷（电子）的聚积，因而抑制了金属失电子而达到保护目的。

此法主要用于防止在土壤、海水及河水中的金属设备受到腐蚀。

电化学保护的的另一种方法叫阳极保护法，即通过外加电压，使阳极在一定的电位范围内发生钝化的过程。

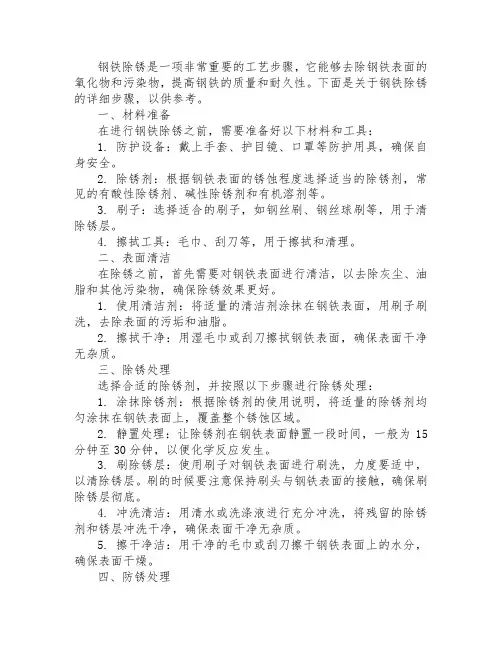

钢铁除锈是一项非常重要的工艺步骤，它能够去除钢铁表面的氧化物和污染物，提高钢铁的质量和耐久性。

下面是关于钢铁除锈的详细步骤，以供参考。

一、材料准备在进行钢铁除锈之前，需要准备好以下材料和工具：1. 防护设备：戴上手套、护目镜、口罩等防护用具，确保自身安全。

2. 除锈剂：根据钢铁表面的锈蚀程度选择适当的除锈剂，常见的有酸性除锈剂、碱性除锈剂和有机溶剂等。

3. 刷子：选择适合的刷子，如钢丝刷、钢丝球刷等，用于清除锈层。

4. 擦拭工具：毛巾、刮刀等，用于擦拭和清理。

二、表面清洁在除锈之前，首先需要对钢铁表面进行清洁，以去除灰尘、油脂和其他污染物，确保除锈效果更好。

1. 使用清洁剂：将适量的清洁剂涂抹在钢铁表面，用刷子刷洗，去除表面的污垢和油脂。

2. 擦拭干净：用湿毛巾或刮刀擦拭钢铁表面，确保表面干净无杂质。

三、除锈处理选择合适的除锈剂，并按照以下步骤进行除锈处理：1. 涂抹除锈剂：根据除锈剂的使用说明，将适量的除锈剂均匀涂抹在钢铁表面上，覆盖整个锈蚀区域。

2. 静置处理：让除锈剂在钢铁表面静置一段时间，一般为15分钟至30分钟，以便化学反应发生。

3. 刷除锈层：使用刷子对钢铁表面进行刷洗，力度要适中，以清除锈层。

刷的时候要注意保持刷头与钢铁表面的接触，确保刷除锈层彻底。

4. 冲洗清洁：用清水或洗涤液进行充分冲洗，将残留的除锈剂和锈层冲洗干净，确保表面干净无杂质。

5. 擦干净洁：用干净的毛巾或刮刀擦干钢铁表面上的水分，确保表面干燥。

四、防锈处理在完成钢铁除锈后，为了防止钢铁再次被氧化和锈蚀，需要进行防锈处理。

1. 防锈剂涂覆：选择适合的防锈剂，将其均匀地涂抹在钢铁表面上，以形成一层保护膜。

可以使用刷子、喷雾器等工具来进行涂覆。

2. 干燥处理：让防锈剂在钢铁表面干燥，根据防锈剂的要求，可能需要等待数小时至数天不等。

3. 确保质量：在防锈剂干燥之后，检查钢铁表面是否均匀涂覆了防锈剂，确保质量合格。

五、清理工作完成以上工作之后，需要对工作区域进行清理，以确保环境整洁。

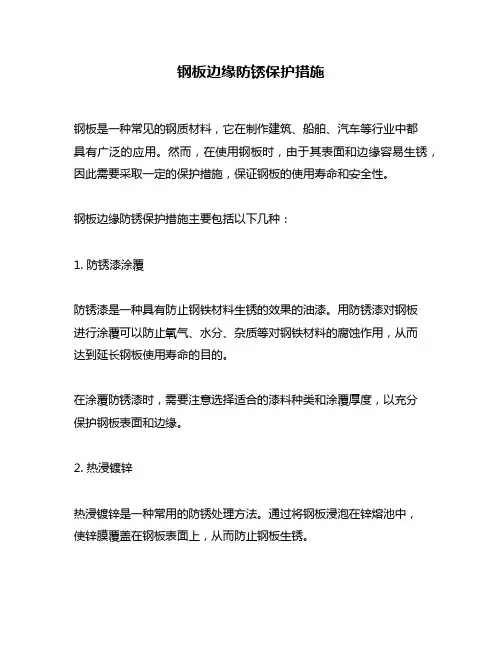

钢板边缘防锈保护措施钢板是一种常见的钢质材料，它在制作建筑、船舶、汽车等行业中都具有广泛的应用。

然而，在使用钢板时，由于其表面和边缘容易生锈，因此需要采取一定的保护措施，保证钢板的使用寿命和安全性。

钢板边缘防锈保护措施主要包括以下几种：1. 防锈漆涂覆防锈漆是一种具有防止钢铁材料生锈的效果的油漆。

用防锈漆对钢板进行涂覆可以防止氧气、水分、杂质等对钢铁材料的腐蚀作用，从而达到延长钢板使用寿命的目的。

在涂覆防锈漆时，需要注意选择适合的漆料种类和涂覆厚度，以充分保护钢板表面和边缘。

2. 热浸镀锌热浸镀锌是一种常用的防锈处理方法。

通过将钢板浸泡在锌熔池中，使锌膜覆盖在钢板表面上，从而防止钢板生锈。

热浸镀锌的优点是防锈性能好，使用寿命长。

但是其缺点是处理过程较复杂，成本也较高。

3. 冷镀锌冷镀锌是将锌粉末通过电化学的方式沉积在钢板表面上形成锌膜的处理方法。

与热浸镀锌相比，冷镀锌的处理过程简单、成本低，但防锈性能相对较差。

不过，在钢板表面和边缘进行防锈处理时，还需要注意以下几个方面：1. 做好钢板的清洁和涂装前的底漆处理。

保证钢板表面没有杂质和污垢，涂漆前需要涂上底漆以提高涂层的附着力。

2. 对于热浸镀锌等处理方法，需要确保在完全干燥后进行存放和运输，以防止锌膜受损，影响防锈效果。

3. 在钢板边缘处要特别加强防护，避免在使用过程中由于边缘生锈导致钢板的脱落或损坏。

综上所述，钢板边缘防锈保护措施是保证钢板使用寿命和安全性的重要环节，需要根据钢板材质和使用环境选择相应的防锈处理方式，并注意做好钢板表面和边缘的清洁和防护工作。
