供配电技术(全套PPT课件)

供配电技术(全套PPT课件)
3．三级负荷
三级负荷为不属于一级和二级负荷者。对一些非 连续性生产的中小型企业，停电仅影响产量或造成 少量产品报废的用电设备，以及一般民用建筑的用 电负荷等均属三级负荷。
配电线路：分6-10KV厂内高压配电线路和380/220V 厂内低压配电线路。
车间变电所（建筑物变电所）：6-10KV降到 380/220V
３． 供配电的要求和课程任务
供配电的基本要求是：
（1）安全
（2）可靠
（3）优质
（4）经济

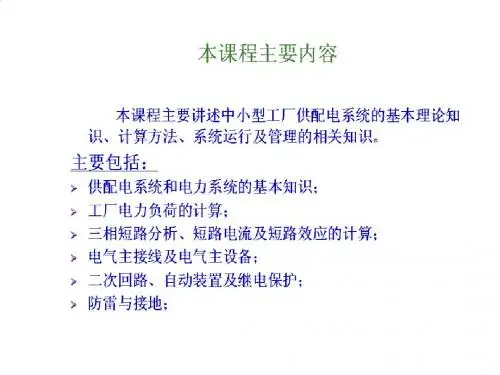

本课程的任务： 讲述供配电系统电能供应和分配的基本知识和
理论，使学生掌握供配电系统的设计和计算方法， 管理和运行技能，为学生今后从事供配电技术工作 奠定基础。
1．一级负荷
一级负荷为中断供电将造成人身伤亡者；中断供电 将在政治上、经济上造成重大损失者，如重大设备损 坏、重大产品报废、用重要原料生产的产品大量报废， 国民经济中重点企业的连续性生产过程被打乱而需要 长时间恢复等；中断供电将有重大政治、经济影响的 用电单位的正常工作的负荷者。
2．二级负荷
二级负荷为中断供电将在政治上、经济上造成较 大损失者，如主要设备损坏、大量产品报废，连 续性生产过程被打乱需较长时间才能恢复，重点 企业大量减产等；中断供电系统将影响重要用电 单位正常工作的负荷者；中断供电将造成大型影 剧院、大型商场等较多人员集中的重要公共场所 秩序混乱者。
2． 供配电系统－－由总降变电所、高压配电所、 配电线路、车间变电所和用电设备组成。
总降压变电所：将35-110KV的外部供电电源降到610KV共高压配电所、车间变电所或建筑物变电所、 高压用电设备。一般大型企业都设之。
高压配电所：接受6-10KV电压，再分配。一般负荷
分散、厂区大的大型企业需设置。

工厂供电技术供电系统PPT课件

工厂供电技术供电系统PPT课件
（1）变电所位置选择的原则 靠近负荷中心； 考虑电源的进线方向，偏向电源侧； 进出线方便； 设备运输方便； 不应防碍企业的发展，要考虑扩建的可能性； 不宜设在多尘或有腐蚀性气体的场所； 不应设在有剧烈震动和高温场所； 不应设在地势低洼和可能积水的场所； 不应设在有爆炸危险区域。
（2）负荷中心的确定 负荷指示图 负荷指示图将负荷按一定比例用负荷图标明在厂区平面图上，负荷图的圆心与 车间的负荷的“重心”大致相符。
（2）外桥式接线 结构 断路器跨在进线断路器的外侧，靠近电源 侧，称为外桥式接线。 特点 它适用于进线线路较短、负荷变化较大， 变压器需要经常切换的场合。 适用范围 一、二级负荷的变电所
3、单母线和母线分段 母线的概念
母线（也叫汇流排）实质上是主接线电路中接受和分配电能的一个电气联结点， 形式上它将一个电气联结点延展成一条线，以便于多个进出线回路的联结。 设置母线制的意义 设置母线可以方便地把电源进线和多路引出线通过开关电器连接在一起，以保 证供电的可靠性和灵活性。 母线制的种类 单母线制、单母线分段制和双母线制。
三、总降压变电所的设置数量
1、总降变电所的设置 总降压变电所数量应尽可能的少，尽可能的只设一个变电所，这样投资少又便于 管理。 2、总降变电所变压器的设置 • 对于企业中一级、二级负荷所占比重大，或虽为三级负荷，但负荷容量大
而集中的变电所，应装设两台变压器。 • 对于三级负荷供电的总降压变电所，或者有少量一、二级负荷，可只装设
1960
封 闭
式 低压配电(变压器)室
母 线 桥
变压器 1
进线 补偿 补偿 出线 出线 出线 低压开关柜
3600
2760
工具室 值班室
0.38kV出线
第四节 变电所的电气主接线

《工厂供配电技术》课件

《工厂供配电技术》课件
低压
通常指1kV以下的电压等级，适 用于工厂内部各个负荷中心的配 电。
02
工厂供配电系统的一次设 备
工厂供配电系统的电源设备
01
02
03
电源设备
电源设备是工厂供配电系 统的核心，负责提供电能 。常见的电源设备包括发 电机、变压器等。
变压器
变压器是用于改变电压的 设备，通过升高或降低电 压以满足不同设备的用电 需护电缆和被保护设备组成，其中保护装置包括熔断器、断路器、漏电保护器等，保护电 缆则负责传输保护信号。
保护回路的工作原理
当被保护设备发生过载、短路、欠压等故障时，相应的保护装置会感知到故障并切断电源，通过保护电 缆将保护信号传递给其他保护装置或控制系统，实现故障的及时处理和设备的保护。
优化资源配置
合理配置电源、线路等资源，降低能 耗和运行成本，提高经济效益。
适应生产需求
根据工厂生产工艺和设备特点，合理 设计供配电系统，满足生产需求。
符合环保要求
采取有效措施减少供配电系统的噪音 、电磁干扰等对环境的影响。
工厂供配电系统的电压等级
高压
通常指35kV以上的电压等级，适 用于大容量、远距离的输配电。
工厂供配电系统的故障处理
故障诊断与定位
通过监控系统实时监测供配电系统运行状态，快速诊断和定位故 障点。
紧急处置措施
在故障发生时，采取紧急处置措施，如切断故障线路、启动备用 设备等，以保障生产安全。
故障原因分析
对故障原因进行深入分析，找出根本原因，采取有效措施防止类 似故障再次发生。
05
工厂供配电系统的节能与 环保
噪声控制
采取减振、消声等措施，降低设备运行噪声对环境的影响。
电磁辐射防护

工厂供配电技术(工厂供配电系统) ppt课件

工厂供配电技术(工厂供配电系统) ppt课件

4
任务二 工ห้องสมุดไป่ตู้供配电系统
一、工厂供配电系统的组成： 由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路 和配电装置组成。
变电所的作用：接受、变换和分配电能； 配电所的作用：接受和分配电能。 在实际中，为了节约占地面积和投资，通常合为一体，为变配电所。
ppt课件
5
任务二 工厂供配电系统
工厂降压变电所
模块一工厂供配电系统一次部分课题一电力系统基本知识课题一电力系统基本知识任务二工厂供配电系统任务目标掌握工厂供配电系统的接线方式及特点模块一工厂供配电系统一次部分任务二工厂供配电系统电厂变电站变电站变电站变电站变电站变电站loasubstation供配电系统供配电系统电力网示意任务二工厂供配电系统什么是工厂供配电系统是指工厂所需的电力电源从进厂起到所有用电设个线路将这个系统称之为
三、工厂配电系统的接线方式 放射式接线：
具有公共联络线的放射式接线方式 对于多个车间采用，电源进线采用双回路 供电，两段母线分段结构，每个车间除了 主供放射线路外，再敷设一条备用电缆通 过开关设备连接各个车间。 正常是备用公共联络线不投入，当电源或 任一回路故障被切除后，通过“刀闸操 作”，是重要负载迅速恢复供电。
ppt课件
11
任务二 工厂供配电系统
小型工厂受电配电系统的单线图：一般所需容量不大于100KV.A，直 接采用380/220V低压进线。
ppt课件
12
任务二 工厂供配电系统
三、工厂配电系统的接线方式
工厂配电系统指工厂受电以后的厂区内部分配方式。 主要有三种： 1、放射式 2、树干式 3、环式
下面主要介绍高压配电网常用几种接线形式。
变电站
电力网示意

工厂供配电技术PPT课件第三章 供配电一次系统

工厂供配电技术PPT课件第三章 供配电一次系统

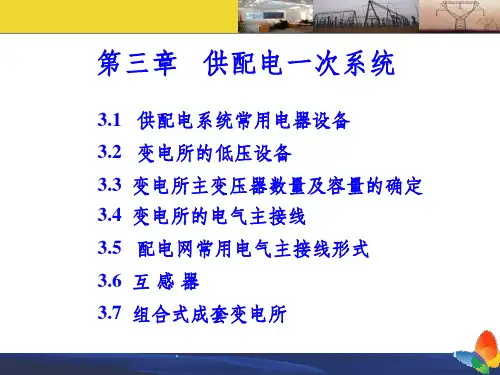

第三章 供配电一次系统
3.1 供配电系统常用电器设备 3.2 变电所的低压设备 3.3 变电所主变压器数量及容量的确定 3.4 变电所的电气主接线 3.5 配电网常用电气主接线形式 3.6 互 感 器 3.7 组合式成套变电所
.
1
EXIT
供配电一次系统
本章重点讲述供配电系统的一次设备和主 接线图，对一次设备着重介绍其功能、结构 特点、基本原理，对主接线图着重阐述其基 本要求及一些典型接线的分析。本章是本课 程的重点，也是从事供配电系统运行、维护 和设计必备的基础知识。
.
5
EXIT
2、 电弧是怎样形成的？
发生电弧的游离方式： 热电发射。 高电场发射 碰撞游离 热电游离。
.
6
EXIT
3、电弧的危害有什么样的危害？
延长了电路断开的时间 高温可能烧损开关触头等，引起火灾。 强烈的弧光可能损伤人的视力。
.
7
EXIT
4、电弧怎样熄灭？
在中性质点发生游离的同时，还存在着使带 电质点不断减少的去游离。去游离的主要形 式是复合与扩散。
.
9
EXIT
3.1 供配电系统常用电气设备
3.1.1.1 电力变压器
电力变压器（power transformer）是变电所的核心
设备，通过它将一种电压的交流电能转换成另一种电压的交
流电能，以满足输电、供电、配电或用电的需要。
.
10
EXIT
1. 常用电力变压器的种类
（1）按相数分类：有三相电力变压器和单相电力变压器。大多数场合使 用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压 器。
.
18
EXIT
图3.2 LN2-10型高压SF6断路器

工厂实用供配电技术ppt课件

工厂实用供配电技术ppt课件

短路
• 短路故障是指运行中的电力系统或工厂配电系统的相 与相或相与地之间发生的金属性非正常连接。 危害： 电力系统出现短路后，由于负载阻抗被短接，电 源到短路点的阻抗很小，使电源到短路点的短路电流 可达几万至几十万安培，强大的电流产生的热效应和 电动力效应使电力设备受到破坏，短路点的电弧将烧 毁电气设备，短路点附近的电压会明显降低，严重时 将使供电受影响或被迫中断。
三相负载功率的计算
Iu
Ru
P Ru =Iu U 0 COS P 总 =3 Iu U 0 COS P 总 =3 2A 220V 0.76
如果三相负载平衡，则零线电流很小甚至为
零。 地线可在电力设备现场埋植，要求接地电阻 足够小，零线也要间接接地。
单相供电
大部分照明和小功率用电设备采用单 相220V供电。即一零一火。此系统中任意 时刻零线和火线中流过的电流相同。 引申：1…….. 2……..
• 产生的原因： 短路产生的主要原因是运行人员的误操作导 致线路直接短路、电气系统绝缘破坏、过压击穿 电弧作用等。 • 以运行人员带负荷操作隔离开关为例，由于隔离 开关是起隔离和分断小负荷电流的作用，无灭弧 装置或只有简单的灭弧装置，因此它不能分断大 电流。如果当运行人员带大电流分段隔离开关时， 强大的电流就在隔离开关断口处形成电弧，电弧 使开关出现相间短路，造成人身和设备安全事故。
接零的种类
1.工作零：必须依靠零线构成回路来保证电
器的正常工作。（单相供电系统中都是工 作接零） 2.保护零：将零线接至用电器的金属外壳。 一旦用电器发生漏电现象，零线将会直接 与火线构成短路，迫使熔断器熔断，自动 切除电源，保证人身和用电器的安全。此 接法必须保证熔断器或断路器性能良好并 且与实际负载匹配。

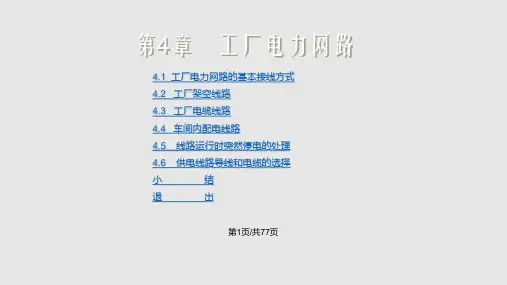

工厂供配电技术(第四章)PPT课件

工厂供配电技术(第四章)PPT课件

表4.1 低压线路不同挡距时的最小线间距离 第13页/共77页
挡距（m）
40及以下
50
60
70
线间距离（m）
0.3
0.4
0.45
0.5
4.2 工厂架空线路
工厂架空线路的结构
4．绝缘子
绝缘子用来支承架空导线，使导线与大地保持足够的绝缘，同时还承受着导线的 质量与其他作用力。
在工厂架空线路上常用的绝缘子有针式绝缘子、蝴蝶式绝缘子、拉线绝缘子，其形 式如图4.8所示。
4.2 工厂架空线路
低压架空绝缘线路
绝 缘 线 具 有 耐 候 性 能 ， 估 计 能 够 使 用 20 年 ， 其 载 流 量 略 大 于 裸 导 线 ， 在 截 面 为 16 ～ 240mm的范围内，同截面的绝缘铝芯线比铝绞线的载流量大约大1.05～1.15倍。绝缘层的耐 磨性能很好。
绝缘线可以吊在钢索上成束架设，也可以采用传统的裸导线方式架设，甚至可以将绝缘线 紧密接触平行架设。
第7页/共77页
引出的配电干线较少，采用的开关设备较少，干线出 现故障就会使所连接的用电设备均受到影响，供电可 靠性较差。
树干式
4．2工厂架空线路
4 . 2 . 1 工厂架空线路的结构 4 . 2 . 2 工厂架空线路的运行管理和检修 4 . 2 . 3 低压架空绝缘线路
第8页/共77页
4.2 工厂架空线路
第5页/共77页
（a）无备用的单回路树干式
（b）两端电源的单回路树干式
图4.2 高压树干式接线
4.1 工厂电力网路的基本接线方式
高压配电线路的接线方式
3．环式
高压环式接线其实是树干式接线的改进，如图4.3所示，两路树干式线路连接起来 就构成了环式接线。这种接线运行灵活，供电可靠性高。当干线上任何地方发生故障 时，只要找出故障段，拉开其两侧的隔离开关，把故障段切除后，全部线路可以恢复 供电。由于闭环运行时继电保护整定比较复杂，所以正常运行时一般均采用开环运行 方式。

工厂变配电技术课件(PPT 77页)

工厂变配电技术课件(PPT 77页)

第第二二章章第一工工章厂厂变变电配配力电电系所所统的的概电电气论气设设备备
GC -10 (F) 型高压开关柜（断路器手车柜未推入） 1—仪表屏 2—手车室 3—上触头（兼起隔离开关作用） 4—下触头(兼起隔离开关作用) 5—SN10 -10 型断路器手车
第第二二章章 工工厂厂变变配配电电所所的的电电气气设设备备
三、高压负荷开关
高压负荷开关（QL），具有简单的灭弧装置，能通 断一定的负荷电流和过负荷电流，不能断开短路电流。 装有脱扣器时，在过负荷情况下可自动跳闸。
第第二二章章 工工厂厂变变配配电电所所的的电电气气设设备备
FN3 -10RT 高压负荷开关结构图 1—主轴 2—上绝缘子兼气缸 3—连杆 4—下绝缘子 5—框架
第第二二章章第一工工章厂厂变变电配配力电电系所所统的的概电电气论气设设备备
六、自动线路分段器和重合器
1. 自动线路分段器
自动线路分段器
第第二二章章 工工厂厂变变配配电电所所的的电电气气设设备备
2. 自动重合器
ZCW -12 型自动重合器实物图
第第二二章章第一工工章厂厂变变电配配力电电系所所统的的概电电气论气设设备备
11—绝缘瓷瓶 12—固定安装板
第第二二章章第一工工章厂厂变变电配配力电电系所所统的的概电电气论气设设备备
RW4 -10 (G) 型户外跌落式熔断器实物图
第第二二章章第一工工章厂厂变变电配配力电电系所所统的的概电电气论气设设备备
二、高压隔离开关
GN8 -10/600 型户内高压隔离开关结构图 1—上接线端子 2—静触头 3—刀开关 4—套管绝缘子 5—下接线端子 6—框架 7—转轴 8—拐臂 9—升降绝缘子
2固定式用g表示表示柜内所有的电气元件如断路器或负荷开关等均为固定安装由于比较经济在一般中小型工厂中被广泛使用但故障时需停电检修且检修人员要进入带电间隔检修好后方可供电延长了恢复供电的时间

工厂供配电技术(01) 共43页PPT资料

工厂供配电技术(01) 共43页PPT资料

EXIT
第1章第6页
第1章 绪论
工厂供配电技术
图1.1 电力系统示意图
EXIT
第1章第7页
第1章 绪论
工厂供配电技术
1.1 电力系统的基本概念
发电厂生产的电能，受发电机制造电压（6.3～20kV）的限制，不能远距离输送。 通常将发电机的电压经过升压至220～500kV，通过超高压远距离输电网送往远离发电 厂的城市或工业集中地区，再经区域降压变电所将电压降到35～110kV，然后再经 35～110kV的高压供电线路将电能送至工厂，并经工厂总降压变电所降至6～10kV， 配电至车间或终端变电所，车间变电所将电压降至380/220V 配电给用电设备。
EXIT
第1章第2页
第1章 绪论
第1章 绪论
1.1 电力系统的基本概念 1.2 工厂供配电系统 1.3 工厂供配电电压 1.4 供电质量的主要指标 小结 退出
EXIT
工厂供配电技术
第1章第3页
第1章 绪论
工厂供配电技术
1.1 电力系统的基本概念
1.1.1 发电厂 1.1.2 变配电所 1.1.3 电力网 1.1.4 高压直流输电 1.1.5 电能用户 1.1.6 电力系统的中性点运行方式
电力网是电力系统的一部分，是输电线路和配电线路的统称，是输送电能 和分配电能的通道。
电网由各种不同电压等级和不同结构类型的线路组成，从电压的高低可将 电力网分为低压网、中压网、高压网和超高压网等。。
电压在1kV以下的称低压网； 1kV到10kV的称中压网； 高于10kV低于330kV的称高压网； 330kV及以上的称超高压网。
EXIT
第1章第5页
第1章 绪论
1.1 电力系统的基本概念

工厂供电相关知识培训课件PPT(65张)

工厂供电相关知识培训课件PPT(65张)
主要内容: 中性点不接地的电力系统特点 中性点经消弧线圈接地 中性点直接接地或低阻接地的电力系统 低压配电系统的TT,TN,IT接地型式
第四节 电力系统中性点运行方式 为什么要考虑电力系统的中性点？
三相电动机额定电流计算公式:中的电压Ue是指( ) A,相电压 B,线电压 C,相电压或线电压
为何要确定额定电压?
电网(线路)的额定电压只能使用国家规定的额定电 压。它是确定各类电气设备额定电压的基本依据。
标准化：避免电压等级数量的无限制扩大，导致互 联困难。
最佳的技术经济性能：电力设备需要在额定电压下 进 行优化设计、制造和使用。
我国电网额定电压等级
线路(电网) 电力设备(kV)
额定电压 3 6 10 35
发电机(kV)
额定电压 3.15 6.3 10.5
变压器电压(kV)
一次 3及3.15 6及6.3 10及10.5
35
二次 3.15及3.3 6.3及6.6 10.5及11
38.5
110
110
121
220
220
242
330
330
363
500
500
550
1、电网（线路）的额定电压 根据需要、水平、技术、经济分析后确定
4.中性点的运行方式及接地点的选择主要取决于单相 接地时电气设备绝缘要求及对供电可靠性要求。
电力系统：由各级电压的电力线路将发电厂、变电 所和电力用户联系起来的一个发电、输电、变电、 配电和用电的整体。
电网：电力系统中各级电压的电力线路及其联系的 变电所，称为电力网或电网。电网以电压等级来区 分，例如lOkV电网。
如图所示电力系统简图
3.工厂自备电源
对于工厂的重要负荷，一般要求在正常供电电源之外， 设置应急自备电源。

工厂供电技术_第八章PPT学习教案

工厂供电技术_第八章PPT学习教案
第24页/共75页
工厂供电技术 第八章 供配电系统防雷接地保护
第二节 电力线路的防雷保护
第25页/共75页
工厂供电技术 第八章 供配电系统防雷接地保护
第二节 电力线路的防雷保护 避雷线的防雷保护作用 （1）遮蔽作用 避雷线对输电线路具有雷击遮蔽作用，而避免雷电直接击于输电线路上，这
是避雷线的主要作用。 （2）分流作用 当雷击杆搭时，雷电流并不全部经过杆塔入地，而是从避雷线的两侧分流掉
第31页/共75页
工厂供电技术 第八章 供配电系统防雷接地保护
第二节 电力线路的防雷保护 （3）木杆线路装设避雷线还会降低线路的对地绝缘水平，使消弧率增大。如
果不装避雷线，由于木材的绝缘与消弧性能得到充分利用，线路的绝缘水平 较高，当雷电流不大时，线路不至引起闪络，当雷电流较大时，即使引起闪 络，消弧率也较低。 （4）35～60kV输电系统中，中性点是经消弧线圈接地的。其故障形式为相间 闪络，由于新的线路主要利用水泥杆，水泥杆的自然接地电阻通常较小，故 也有较高的耐雷水平。
第30页/共75页
工厂供电技术 第八章 供配电系统防雷接地保护
第二节 电力线路的防雷保护 2. 35～60kV输电线路 对于35～60kV电力线路，一般不沿全线装设避雷线，因为网络造价会显著增
加。 （1）在超高压线路中装设避雷线的造价只增加2～4%。而对额定电压较低的
线路来说，装设避雷线对造价的影响却是相当可观，大约增加20～30%，这 是一个很重要的原因。 （2）绝缘水平的问题，由于3 线，对导线遭受反击也是难免的。
第二节 电力线路的防雷保护 （4）不论哪一电压等级的电力线路，都应广泛采用自动重合闸装置，这样即
使线路遭受雷击引起跳闸，只要自动重合闸成功就不会造成停电事故。 （5）在线路遭受雷击的情况下，若采用自动重合闸的成功率可达到80%以上，

电子课件-《工厂供配电技术》-B02-9674 模块一 工厂供配电系统一次部分

电子课件-《工厂供配电技术》-B02-9674 模块一 工厂供配电系统一次部分
具有公共联络线的放射式接线方式
课题一 电力系统基本知识 2. 树干式接线方式 特点是线路有色金属消耗量小，使用的开关设备少，投资 省。
树干式接线方式
课题一 电力系统基本知识 3. 环形接线方式 这种接线方式的特点是运行灵活，供电可靠性高，但继电 保护整定及配合比较复杂。
环形接线方式
课题一 电力系统基本知识
课题一 电力系统基本知识
任务引入
本任务将学习电力系统的组成及相关概念。
课题一 电力系统基本知识
任务分析
电能的传输与分配过程
课题一 电力系统基本知识
相关知识 一、基本概念
电力系统、动力系统、电力网示意图
课题一 电力系统基本知识
1. 电力系统 由发电厂、变电所、配电所、电力线路及电能用户组成的 统一体，称为电力系统。 2. 电力网 电力系统中各种电压等级的输配电线路和变电所所组成的 部分，即电力系统中除发电厂及电力用户以外的中间环节， 称为电力网。 3. 动力系统 电力系统加上发电厂的动力部分 ( 如锅炉、汽轮机、核反 应堆、水库、水轮机及热力装置等) 所构成的整体称为动力系 统。
低压配电系统的接线方式 a) 放射式 b) 树干式 c) 环形
课题一 电力系统基本知识
2. 电力负荷对电能质量的要求 衡量电能质量的指标包括三个方面，即： 频率、电压和 波形。 (1) 频率 《 电能质量电力系统频率允许偏差》 ( GB / T 15945—2008) 中规定： 电力系统正常运行条件下频率偏差限 值为 ± 0．2 Hz，当系统容量较大时，偏差限值可放宽到± 0．5 Hz。 (2) 波形 交流电的标准波形是正弦波。
火力发电厂外貌 a) 建在城市附近的电厂 b) 建在煤矿附近的坑口电厂
课题一 电力系统基本知识 水力发电厂 水力发电厂简称水电厂，它是利用江河水从 上游流到下游时形成的位能 ( 落差) 转化为电能的电厂。

工厂供配电技术(电力系统的组成)

工厂供配电技术(电力系统的组成)

电源点
负荷点
❖优缺点
•简单方便，投资少 •可靠性低，任何一段故障或检修都会影响对用户的供电
❖适用范围
•普通负荷
放射式
完整编辑ppt
35
任务一 电力系统的组成
电力网的分类： 2、闭式电网：用户可以从两个或者两个以上放心得到供电。
❖优缺点
• 复杂，投资多 •可靠性高
(a)
❖适用范围 •一级负荷
三、按照电压等级分
完整编辑ppt
38
任务一 电力系统的组成
二、按照电力负荷对供电可靠性的要求分为：
一级负荷
二级负荷
三级负荷
这类负荷在供电突然中断 时将造成人身伤亡的危险， 或造成重大设备损坏且难 以修复，或给国民经济带 来极大损失。
这类负荷如果突然断电，将 造成生产设备局部破坏，或 生产流程打乱且难以恢复， 人民生活及公共事业收到影 响，在政治、经济上造成较 大损失。
分类
一、按照电力负荷自身的运行特性分为：
1、动力类负荷：主要指工程类负荷，用电量是用电负荷的主流，
约占总发电量的70%。注重兼顾选择性和可靠性。用电负荷以三相
平衡负荷为主。
2、照明类负荷：一般指办公、教育、商住、娱乐及居民生活等用
电负荷。注重安全、美观、隐蔽等特点。配电以三相电源为主，用
电负荷以单相负荷为主。
三峡水电站
完整编辑ppt
8
引论部分
水轮发电机组具有控制调节灵活，启动停止迅速，频率增加和减少，发电量调
整容易实现的优点。通常用来承担电力系统尖峰负荷或者腰荷，也是电力系统故障
时的后备电源。
完整编辑ppt
9
引论部分
三峡水电站
三峡水电站是世界上规模最大的水电站，
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

工厂供配电技术
长期连续工作制设备 短时工作制设备
反复短时工作制设备
能长期连续运行，每次连续工作时间超过8小时， 运行时负荷比较稳定。在计算其设备容量时， 直接查取其铭牌上的额定容量。
这类设备的工作时间较短，停歇时间较长。在 计算其设备容量时，直接查取其铭牌上的额定 容量。
这类设备的工作呈周期性，时而工作时而停歇， 如此反复，且工作时间与停歇时间有一定比例。
воскресенье, 3
EXIT
第2章第12页
第2章 工厂的电力负荷及短路
工厂供配电技术
2．1．2工厂用电设备的工作制
通常用一个工作周期内工作时间占整个周期的百分比来表示负荷持续率 （或称暂载率）ε
N
t
t t0
100%
（2－1）
式中 t ——工作时间；
t 0 ——停歇时间。
起重电动机的标准暂载率有15%、25%、40%、60%四种。 电焊设备的标准暂载率有50%、65%、75%、100%四种。
第2章 工厂的电力负荷及短路
工厂供配电技术
第2章 工厂的电力负荷及短路
内容提要：本章介绍中小型工厂电力负荷的运用情况、负荷性 质及其工作制，重点介绍了确定用电设备组计算负荷的两种常 用方法——需要系数法和二项式系数法。接着讲述了工厂计算 负荷的确定方法，采用无功补偿的措施。另外还简要介绍了照 明负荷的分析计算。最后对工厂供电系统中的短路现象和短路 的效应进行了系统的分析。
воскресенье, 3
EXIT
第2章第1页
第2章 工厂的电力负荷及短路
工厂供配电技术
第2章 工厂的电力负荷及短路
2.1 工厂的电力负荷和负荷曲线
2.2 工厂计算负荷的确定
2.3 工厂的电气照明负荷
2.4 短路故障的原因、各类和危害
小
结
退
出
воскресенье, 3
EXIT
第2章第2页
第2章 工厂的电力负荷及短路
воскресенье, 3
EXIT
第2章第4页
第2章 工厂的电力负荷及短路
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
①生产加工机械的拖动设备； ②电焊、电镀设备； ③电热设备； ④照明设备。
工厂供配电技术
воскресенье, 3
EXIT
第2章第5页
第2章 工厂的电力负荷及短路
工厂供配电技术
2.1 工厂的电力负荷和负荷曲线
2.1.1 工厂常用的用电设备 2.1.2 工厂用电设备的工作制 2.1.3 负荷曲线
воскресенье, 3
EXIT
第2章第3页
第2章 工厂的电力负荷及短路
工厂供配电技术
2.1 工厂的电力负荷和负荷曲线
“电力负荷”在不同的场合可以有不同的含义，它可以指用电设 备或用电单位，也可以指用电设备或用电单位的功率或电流的大小。
二级
8
线缆车间
冷却水泵、鼓风机、润滑泵、高压水泵、水压机、 真空泵、液压泵、收线用电设备、漆泵电加热设备
二级
单台60m3/min以上空压机
二级
9
空压站
有高位油箱的离心式压缩机、润滑油泵
二级
离心式压缩机润滑油泵
一级
воскресенье, 3
EXIT
第2章第11页
第2章 工厂的电力负荷及短路
2．1．2工厂用电设备的工作制
白炽灯、卤钨灯、荧光灯、高压汞灯、高压钠灯、钨卤化物灯 和单灯混光灯等。
照明设备的工作特点： （1）工作方式属长期连续工作方式。 （2）除白炽灯、卤钨灯的功率因数为1外，其它类型的灯具 功率因数均较低。 （3）照明负荷为单相负荷，单个照明设备容量较小。 （4）照明负荷在工厂总负荷中所占比例通常在10%左右。
设 （2）供电采用直流电源，需要晶闸管整流设备。
备 （3）容量较大，功率因数较低。
воскресенье, 3
EXIT
第2章第8页
第2章 工厂的电力负荷及短路
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
3．电热设备
工厂供配电技术
电阻加热炉 电弧炉 感应炉
其它电热备
主要用于各种零件的热处理 主要用于矿石熔炼、金属熔炼 主要用于熔炼和金属材料热处理 红外线加热、微波加热和等离子加热等
第2章第6页
第2章 工厂的电力负荷及短路
工厂供配电技术
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
2．电焊和电镀设备
电焊机的工作特点是：
（1）工作方式呈一定的同期性，工作时间和停歇时间相互交替。 电 焊 （2）功率较大。 设 （3）功率因数很低。 备
（4）一般电焊机的配置不稳定，经常移动。
电热设备的工作特点是： （1）工作方式为长期连续工作方式。 （2）电力装置一般属二级或三级负荷。 （3）功率因数都较高，小型的电热设备可达到1。
воскресенье, 3
EXIT
第2章第9页
第2章 工厂的电力负荷及短路
工厂供配电技术
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
4．照明设备
воскресенье, 3
EXIT
第2章第7页
第2章 工厂的电力负荷及短路
工厂供配电技术
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
2．电焊和电镀设备
电镀的作用：防止腐蚀，增加美观，提高零件的耐磨性或导电性等，如 镀铜、镀铬。
电镀设备的工作特点是：
电
镀
（1）工作方式是长期连续工作的。
价格贵，作用大，数量多的数控机床
一级 二级
2
铸造车间
冲天炉、鼓风机、30t及以上的浇铸起重机
三级
3
热处理车间
井式炉专用淬火起重机、井式炉油槽抽油泵
二级
4
锻压车间
锻造专用起重机、水压机、高压水泵、油压机
二级
5
电镀车间
大型电镀用整流设备、自动流水作业生产线
二级
6
模具成型车间 隧道窑鼓风机、卷扬机
二级
7
层压制品车间 压塑机及供热锅炉
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
1. 生产机械的拖动设备
功能
金属切削 金属压力加工
机床设备
生产机械的 拖动设备
工厂供配电技术
锯床
冲床
剪床
刨床
钻床
铣床
磨床
砂轮机
镗床
组合机床 车床
功能
起吊搬运物料 运输客货
воскресенье, 3
起重运输设备
EXIT
行车
输送机
吊车
电梯
自动扶梯
воскресенье, 3
EXIT
第2章第10页
第2章 工厂的电力负荷及短路
工厂供配电技术
2.1 工厂的电力负荷和负荷曲线
2．1．1工厂常用用电设备
5．工厂用电负荷的分类
表2－1 小型机械类工厂中常用重要电力负荷的级别分类
序号
车间
用电设备
负荷级别
价格昂贵、作用重大，稀有的大型数控机床
1
金属加工车间
