网络设备配置和管理试题范文

《网络设备管理与配置》期末复习题型及分值分布一、填空题（本题共10小题，每空2分，满分20分）二、选择题（本题共20小题，每小题2分，满分40分）三、判断题（本题共5小题，每小题2分，满分10分）四、简答题（本题共4小题，每小题5分，满分20分）五、操作题（本题共1小题，每空2分，满分10分）一、填空题1、_________________与TCP/IP参考模型是计算机网络通信领域中使用频率最高的两个参考模型 [填空题] *空1答案：OSI2、UDP是一种___________________________的传输层协议，提供了面向事务的简单不可靠传输信息传送服务。

[填空题] *空1答案：无连接3、基于UDP的常见应用层协议中，动态主机配置DHCP协议的端口是________________________。

[填空题] *空1答案：674、________________可以将一个物理局域网在逻辑上划分多个广播域，即划分为多个VLAN。

[填空题] *空1答案：VLAN技术5、一个桥（交换机）的桥ID是由两部分组成，前面2个字节是由这个桥的___________________，后面6个字节是这个桥的MAC地址。

[填空题] *空1答案：优先级6、IPv4地址是由32位二进制数，由________________和主机号两部分组成。

[填空题] *空1答案：网络号7、在计算机网络通信中，TCP网络参考模型有4层___________________、网络互连层、传输层和应用层。

[填空题] *空1答案：网络接口层8、ICMP的消息可以分为两类：一类是差错报文，即通知出错原因的错误消息；另一类是________________________，即用于诊断的查询消息。

[填空题] *空1答案：查询报文9、TCP提供了可靠的数据传输，是一个____________________________的协议。

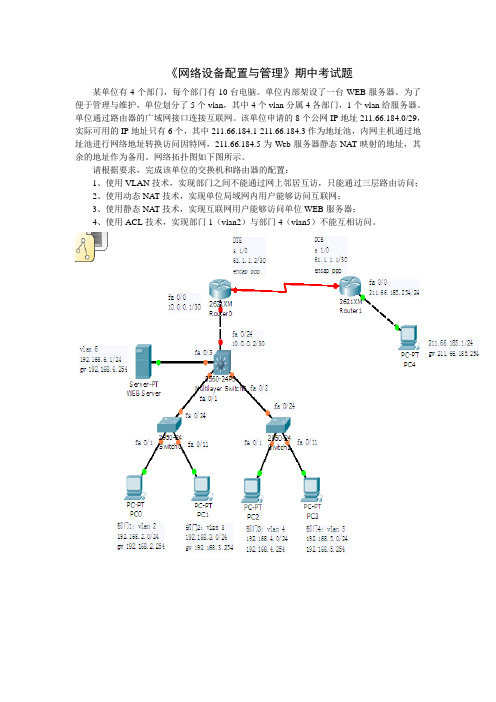

《网络设备配置与管理》期中考试题某单位有4个部门，每个部门有10台电脑。

单位内部架设了一台WEB服务器。

为了便于管理与维护，单位划分了5个vlan，其中4个vlan分属4各部门，1个vlan给服务器。

单位通过路由器的广域网接口连接互联网。

该单位申请的8个公网IP地址211.66.184.0/29，实际可用的IP地址只有6个，其中211.66.184.1-211.66.184.3作为地址池，内网主机通过地址池进行网络地址转换访问因特网，211.66.184.5为Web服务器静态NAT映射的地址，其余的地址作为备用。

网络拓扑图如下图所示。

请根据要求，完成该单位的交换机和路由器的配置：1、使用VLAN技术，实现部门之间不能通过网上邻居互访，只能通过三层路由访问；2、使用动态NA T技术，实现单位局域网内用户能够访问互联网；3、使用静态NA T技术，实现互联网用户能够访问单位WEB服务器；4、使用ACL技术，实现部门1（vlan2）与部门4（vlan5）不能互相访问。

第1步的实现：二层交换机的配置：(1)switch0的配置En //进入特权模式Conf ter //进入全局模式//1、划分vlanVlan 2 //vlan 2 给部门1使用ExitVlan 3 //vlan 3 给部门2使用Exit/*2、给vlan划端口，题目要求每部门有10台计算机，因此我们端口1-10划分给vlan 2，将端口11-20划分给vlan 3*/Int range fa 0/1-10 //如果是将单个接口划分给vlan 2的话，则使用int fa 0/1即可Swit acc vlan 2 //将端口划分给vlan 2ExitInt range fa 0/11-20 //进入11-20号端口，这些端口分配给部门2使用Swit acc vlan 3 //将端口划分给vlan 3Exit/*3、将交换机的24口改为trunk模式，trunk模式可以承载多个vlan流量。

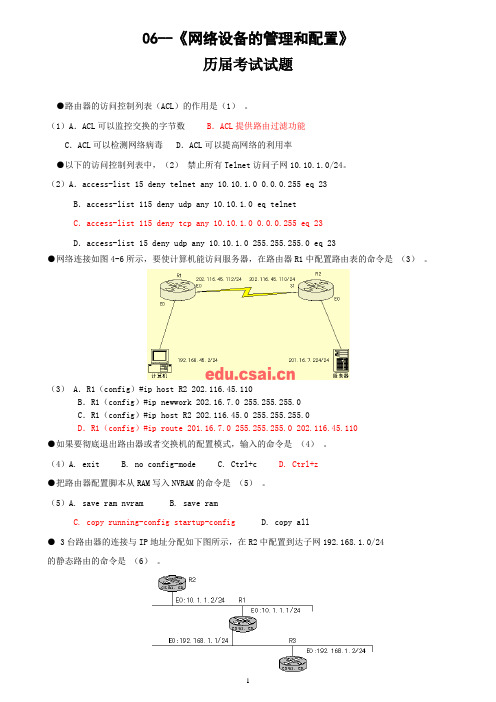

06--《网络设备的管理和配置》历届考试试题●路由器的访问控制列表（ACL）的作用是（1）。

（1）A．ACL可以监控交换的字节数B．ACL提供路由过滤功能C．ACL可以检测网络病毒D．ACL可以提高网络的利用率●以下的访问控制列表中，（2）禁止所有Telnet访问子网10.10.1.0/24。

（2）A．access-list 15 deny telnet any 10.10.1.0 0.0.0.255 eq 23B．access-list 115 deny udp any 10.10.1.0 eq telnetC．access-list 115 deny tcp any 10.10.1.0 0.0.0.255 eq 23D．access-list 15 deny udp any 10.10.1.0 255.255.255.0 eq 23●网络连接如图4-6所示，要使计算机能访问服务器，在路由器R1中配置路由表的命令是（3）。

（3） A．R1（config）#ip host R2 202.116.45.110B．R1（config）#ip newwork 202.16.7.0 255.255.255.0C．R1（config）#ip host R2 202.116.45.0 255.255.255.0D．R1（config）#ip route 201.16.7.0 255.255.255.0 202.116.45.110●如果要彻底退出路由器或者交换机的配置模式，输入的命令是（4）。

（4）A. exit B. no config-mode C. Ctrl+c D. Ctrl+z●把路由器配置脚本从RAM写入NVRAM的命令是（5）。

（5）A. save ram nvram B. save ramC. copy running-config startup-configD. copy all● 3台路由器的连接与IP地址分配如下图所示，在R2中配置到达子网192.168.1.0/24的静态路由的命令是（6）。

交换机、路由器及网络设备配置测试（1）网络拓扑图如下：笔试部分：（30分）1．基本的动态路由协议有哪几种？（10分）（）、（）、（）、（）、（）等2．简述交换机及路由器工作原理？（10分）交换机工作原理：路由器的工作原理：3．写出OSI参考模型的七层模型名称，并指出路由设备工作在哪一层，DHCP服务工作在哪一层。

（10分）4．试写出网络设备中启用以下网络调试命令的作用（10分）5．写出网络配置及调试的基本方法（10分）操作部分：（50分）一、网络拓扑图的搭建及设备选型（10分）请考生截图二、网络基础配置（15分）（1）根据拓扑图进行路由器接口地址配置（10分）R1：F0/0:S1/0:R2：F0/0:S1/0:S1/1:R3：F0/0:S1/0:（2）终端主机地址配置（5分）pc1IP:掩码：网关：pc2IP:掩码：网关：pc3IP:掩码：网关：二、网络协议配置（15分）路由器R1的ospf as 100协议：路由器R2的ospf as 100 协议：路由器R3的ospf as 100协议：三、测试网络连通性（10分）（1）检查路由器的路由表信息进入R1的特权模式，使用命令SH IP ROUTE 查看路由结果截图（5分）R1#sh ip route ospf (实验环境验证)进入R2的特权模式，使用命令SH IP ROUTE 查看路由结果截图（5分）R2#sh ip route ospf （实验环境验证）进入R3的特权模式，使用命令SH IP ROUTE 查看路由结果截图（5分）R3#sh ip route ospf （实验环境验证）（2）测试主机之间的连通性（5分）Pc1 ping Pc2结果截图Pc2 ping Pc3结果截图C:\>ping 192.168.3.1Pc1 ping Pc3结果截图。

《网络设备配置与管理》复习题第二部分——自测题在完成第一部分练习的前提下，完成以下各题。

一、单选题1、MAC地址是一个48位的二进制数，它通常采用点分（D）。

A)二进制表示B)八进制表示C)十进制表示D)十六进制表示2、IP地址是一个32位的二进制数，它通常采用点分（ C ）。

A)二进制表示B)八进制表示C)十进制表示D)十六进制表示3、规划一个C类网，需要将网络分为16个子网，每个子网都要求10台主机，下列哪个是合适的子网掩码？（ D ）。

A. 255.255.255.224B. 255.255.255.240C. 255.255.255.248D. 没有合适的子网掩码4、某公司申请一个C类IP地址，需要分配给10个子公司，最大的一个子公司有12台计算机，每个子公司在一个网段中，从节省IP地址浪费角度考虑，子网掩码应设为（）。

A.255.255.255.0B.255.255.255.224C.255.255.255.240D.255.255.255.2485、一台IP地址为10.110.9.113/21的主机的广播地址是（）。

A. 10.110.9.255B. 10.110.15.255C. 10.110.255.255D. 10.255.255.2556、在IP地址方案中，172.16.181.1是一个（B ）地址。

A)A类B)B类C)C类D)D类7、在IP地址方案中，10.0.0.1是一个（A ）地址。

A)私网B)公网C)保留D)广播8、网络211.64.0.0/12的子网掩码是（）。

A)255.192.0.0 B)255.224.0.0 C)255.240.0.0 D)255.248.0.09、某企业产品部的IP地址块为211.168.15.192/26，市场部211.168.15.160/27，财务部的为211.168.15.128/27，这三个地址块聚合后的地址为：A）211.168.15.0/25 B）211.168.15.0/26 C)211.168.15.128/25 D)211.168.15.128/2610、以太网交换机的每一个端口可以看做一个（ A ）。

《网络设备的安全配置和管理》模拟试卷一、判断题：共10分，每题1分（正确的打“Ö”，错误的打“×”。

错答、漏答均不得分）1、使用E-MAIL可以同时将一封信发给多个收件人。

……………(√)2、集线器就是交换器。

…………………………………………… ( × )3、100BASE-5其中5代表50M。

……………………………………( × )4、OSPF动态路由协议是外部网关协议。

…………………………………( × )5、INTERNET网络地址127.0.0.1是B类地址、并供给用户使用的。

…( × )6、路由器能隔离广播风暴。

…………………… ( √ )7、首次配置路由器，就可以使用telnet方式登陆路由器进行管理。

…( × )8、TCP/IP协议是分为七层的协议。

……………………………… (× )9、C/S结构中，C 是服务器而S 是客户机。

……………………(× )10、标准访问列表ACL的编号是1到100内。

…………( )1、在网络模拟器中设置某台电脑的IP地址为192.168.1.1的命令是ipconfig /ip 192.168.1.1。

（×）2、局域网就是以太网。

（×）3、每台AP都有一个IP地址。

（√）4、用ADSL上网都需要安装专门的拨号软件。

（×）5、在所有路由器上启用RIP动态路由协议后，所有路由器就会立刻自动生成路由表。

（×）二、单项选择题：共50分，每题1分（请从备选项中选取一个正确答案填写在括号中。

错选、漏选、多选均不得分）1． Windows2000中在“开始－运行”中输入什么命令进入MS-DOS界面( b )A． commandB． cmdC． mmsD． dos2． OSI模型分为几层( d )A． 4B． 5C． 6D． 73． TCP/IP是( c )A．域名服务器B．邮件服务C．网络协议D．以上都不对4．在OSI 参考模型中能实现路由选择、拥塞控制与互连功能的层是( c )A．传输层B．应用层C．网络层D．数据链路层5、RIP规定一条通路上最多可包含的路由器数量是（ c ）。

网络设备配置与管理（A卷）云南省电子信息高级技工学校（滇池校区）网络设备配置与管理期末试卷A卷班级：姓名：一、单项选择题（每题1分，共30题，总分30分）1、路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是（）A、路由功能B、多层交换C、支持两种以上的子网协议D、具有存储、转发、寻径功能2、查看路由器上的所有保存在flash 中的配置数据应在特权模式下输入命令（）A、show running-configB、show interfaceC、 show startup-configD、show memory3、能配置 IP 地址的提示符是（）A、Router>B、Router#C、Router(config)#D、Router(config-if)#4、第一次对路由器进行配置时，采用哪种配置方式( )A、通过 CONSOLE 口配置B、通过拨号远程配置C、通过 TELNET 方式配置D、通过 FTP 方式传送配置文件5、RIP 规定一条通路上最多可包含的路由器数量是（）A、1 个B、16 个C、15 个D、无数个6、一般连接交换机与主机的双绞线叫做 ( )A、交叉线B、直连线C、反转线D、六类线7、两台路由器通过 V.35 线缆连接时，时钟速率必须被配置在 ( )A、DTE 端B、DCE 端C、以太网接口D、AUX接口8、当 RIP 向相邻的路由器发送更新时，它使用多少秒为更新计时的时间值？（）A、30B、20C、15D、259、通过 console 口管理交换机在超级终端里应设为（）A 、波特率： 9600 数据位： 8 停止位： 1 奇偶校验：无B 、波特率： 57600 数据位： 8 停止位： 1 奇偶校验：有C 、波特率： 9600 数据位： 6 停止位： 2 奇偶校验：有D 、波特率： 57600 数据位： 6 停止位： 1 奇偶校验：无10、请问您应该在下列哪些模式下创建 VLAN？( )A、用户模式B、特权模式C、全局配置模式D、接口配置模式11、交换机在用户模式输入 ( ) 命令进入特权模式。

《中小企业网络设备配置与管理》试题B卷一、选择题（每小题2 分，共40 分。

请将答案填在下面的表格内）1、当一台计算机发送一封E-mail给另一台计算机时，数据打包所经历的5个步骤是：（）A、数据，数据段，数据包，数据帧，比特B、比特，数据段，数据包，数据帧，数据C、数据包，数据段，数据，比特，数据帧D、比特，数据帧，数据包，数据段，数据2、如果被分配了一个C类网络地址,但是需要划分10个子网。

同时要求每一个子网内的主机数量尽可能多。

应该选择下面哪一项子网掩码来划分这个C类网络？（）A、255.255.255.192B、255.255.255.224C、255.255.255.240D、255.255.255.2483、当使用子网掩码/28来划分一个C类地址网络210.10.2.0的时候，有多少子网？每个子网内有多少有效主机地址？（）A、16个子网，14台主机B、6个子网，30台主机C、8个子网，32台主机D、32个子网，18台主机4、某台PC的IP地址是172.16.209.10/22，它所在的子网地址是？（）A、172.16.42.0B、172.16.107.0C、172.16.208.0D、172.16.252.05、若要配置一个静态路由IP地址到192.168.20.24/29网络，该网络的第一个有效的主机地址被分配给了路由器。

下面哪一个选项是正确地IP地址的配置？（）A、IP地址：192.168.20.14子网掩码：255.255.255.248 默认网关：192.168..20.9B、Ip地址：192.168.20.254子网掩码：255.255.255.0 默认网关192.168.20.1C、Ip地址：192.168.20.30子网掩码：255.255.255.248默认网关：192.168.20.25D、IP地址：192.168.20.30子网掩码：255.255.255.240默认网关：192.168.20.176、使用什么命令可以设置串行接口为另一个路由器提供64K时钟？（）A、Router(config-if)#clock rate 64000B、Router(config)#clock rate 64000C、Router(config-if)#clock rate 64D、Router(config)#clock 640007、在2500系列路由器恢复密码的时候，需要输入命令“o/r 0x2142”。

《网络设备配置与管理》复习题使用班级J10013 J09018 第一部分——综合练习题1、根据网络交换功能的不同，计算机网络分为几类？主要采用的是哪种技术？2、局域网运行的主要协议有哪些？最常用的是什么协议？3、计算机网络的主要性能指标有哪些？如何定义的？4、计算机网络中的主要拓扑结构有哪些？最常用的是哪一种？5、有线传输介质分为几种？6、非屏蔽双绞线UTP-3和UTP-5各用于什么场合？并比较两者参数：数据速率、传输距离。

7、光纤分为几种？各用于什么场合？8、OSI模型中，每层传输数据的基本单位各是什么？9、写出Ethernet V2标准的MAC帧格式。

10、写出TCP报头结构，了解各部分作用。

11、写出IP数据包结构，了解各部分作用。

12、MAC地址有几种表示方法？如何表示？13、IP v4中，IP地址的表示方法，IP地址的分类及各类的地址范围，IP地址的组成。

14、IP v4中，有几种特殊的IP地址？15、给定一标准IP地址，能判断地址所属类别，以及所对应的网络地址和主机地址。

例：10.2.1.1、128.63.2.100、201.222.5.64、192.6.141.2、130.113.64.16、256.241.201.10。

16、子网掩码有何作用？给定一IP地址和子网掩码，能判断其子网地址和主机地址，以及子网直接广播地址。

例：172.16.2.10/255.255.255.0，10.6.24.20/255.255.240.0，10.30.36.12/255.255.255.0。

17、有限广播地址的组成及传播的范围。

18、变长子网掩码（VLSM）练习：（1）下列哪些地址是192.168.15.19/28子网内的可用主机地址？A. 192.168.15.17B. 192.168.15.14C. 192.168.15.29D. 192.168.15.16E. 192.168.15.31F. 以上都不对（2）一个C类的网络，需要把它划分为10个相同大小的子网，同时要求每个子网内的主机数尽量多，该使用哪个子网掩码？A. 255.255.255.192B. 255.255.255.224C. 255.255.255.240D. 255.255.255.248E. 以上都不对（3）以下哪个地址是合法的可用主机地址？A. 172.31.128.255/18B. 255.255.255.255C. 192.168.24.59/30D. FFFF.FFFF.FFFFE. 224.1.5.2F.以上都不对（4）主机201.100.5.68/28所在的网络地址是?A. 201.100.5.0B. 201.100.5.32C. 201.100.5.64D. 201.100.5.65E. 201.100.5.31F. 201.100.5.1（5）主机172.16.210.0/22 所在的网络地址是?A. 172.16.42.0B. 172.16.107.0C. 172.16.208.0D. 172.16.252.0E. 172.16.254.0F.以上都不对（6）网络使用172.16.0.0 /16 网络编址，每个子网要求400～500个主机，应使用哪个子网掩码划分网络?A. 255.255.0.0B. 255.255.128.0C. 255.255.224.0D. 255.255.254.0（7）使用255.255.255.224子网掩码划分网络时，以下哪些地址是可用的主机地址？A. 16.23.118.63B. 87.45.16.159C. 92.11.178.93D. 134.178.18.56E. 192.168.16.87F. 217.168.166.192（8）网络172.16.32.0/20、192.168.32.0/26的广播地址。
