后备保护及过负荷保护一、变压器相间短路的后备保护变压器相间短路的后备保护，反应变压器区外故障引起的变压器过电流，并作为变压器差动保护或电流速断保护和气体保护的后备保护。
作为后备保护，其动作时限与相邻元件后备保护配合，按阶梯原则整定；其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平，常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护变压器过电流保护与线路定时限过电流保护原理相同，装设在变压器电源侧，由电流元件和时间元件构成，保护动作后切除变压器。
电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2．低电压起动的过电流保护低电压起动的过电流保护由电流元件、电压元件、时间元件等构成，变压器低电压起动的过电流保护原理框图如图4-9所示。
电流元件接在变压器电源侧电流互感器TA二次侧，分别反应三相电流增大时动作；电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压，分别反应三相线电压降低时动作。
当同时有电流元件和电压元件动作时，经过与门Y起动时间电路T1，延日跳开变压器两侧断路器1QP和2QF。
低电压起动的过电流保护，是在定时限过电流保护的基础上增加了低电压起动条件。
由于采用了低电压元件，可以保证最大负荷时保护不动作，电流元件动作电流整定可以按照躲过变压器额定电流，显然数值比定时限过电流保护的动作电流小，因此提高了保护的灵敏度。
低电压元件动作电压整定，按照躲过正常运行母线可能出现的最低工作电压，并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是，如果一次主接线采用母线分段接线，作为变压器相间短路的后备保护，应该带有两段时限，以较短时限跳开分段断路器，缩小故障影响范围；以较长时限跳开变压器各侧断路器。
3.复合电压起动的过电流保护如果将图4-9所示保护的三个低电压元件，改为负序电压元件和单个低电压元件，可构成复合电压起动的过电流保护。
变压器后备保护为防止变压器外部故障引起的过电流及作为变压器主保护的后备，变压器应装设后备保护。
保护采用带低电压或不带低电压闭锁的过电流保护。
如果灵敏度不够，可采用带复合电压闭锁的过电流保护。
(1)对于单侧电源的变压器。
后备保护装设于电源侧，作为差动保护、瓦斯保护的后备或相邻元件的后备。
(2)对于多侧电源的变压器，变压器各侧均应装设后备保护。
其为：作为变压器差动保护的后备，要求它动作后启动总出口继电器。
各电压侧母线和线路的后备保护，要求它动作后跳开本侧的断路器。
作为变压器断路器与其电流互感器之间死区故障的后备保护。
8.1.5 变压器过负荷保护由于变压器的过负荷一般是三相对称的，因此，过负荷保护只需接入一项电流，各侧的过负荷保护均经过同一时间继电器延时发出信号。
保护的安装地点应能够反应变压器所有绕组的过负荷情况，对于双绕组升压变压器，过负荷保护通常装设在低压侧。
对于双绕组降压变压器，过负荷保护装设在高压侧。
8.2 母线保护发电厂和变电所的母线是电力系统的一个重要组成元件,当母线发生故障时将使连接在故障母线的所有元件在修复故障期间,或转换到另一组无故障的母线上运行以免被迫停电.此外,在电力系统中枢变电所的母线上故障时,还可能引起系统稳定的破坏,造成严重后果。
按照有关规定,对于一般线路,不采用专门的母线保护,而利用供电元件的保护装置就可以把母线鼓掌切除.当利用供电元件的保护装置切除母线故障时,故障的切除时间一般比较长.此外,当双母线同时运行或母线为分段母线时,上述保护不能有选择的切除故障母线.因此,在下列情况下应装设专门的母线保护:(1)在110kV及以上的双母线上,为保证有选择地切除任意组母线上发生故障,而另一组无故障的母线仍能继续运行,应装设专门的母线保护。
(2)110kV及以上的单母线，重要的发电厂的35kV母线或高压侧为110kV及以上的重要降压变电所的35kV母线，按照装设全线速动保护的要求必须快速切除母线的故障时，应装设专门对母线保护。
电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。
关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。
因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。
一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。
主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。
1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。
（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。
从动作特性上看，瞬时跳三侧开关 (0秒动作)。
2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。
轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。
（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。
如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。
（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。
（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。
后备保护分为远后备和近后备两种。
远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。
变压器是连续运行的静止设备，运行比较可靠，故障机会较少。
但由于绝大部分变压器安装在户外，并且受到运行时承受负荷的影响以及电力系统短路故障的影响，在运行过程中不可避免的出现各类故障和异常情况。
1、变压器的常见故障和异常变压器的故障可分为内部故障和外部故障。
内部故障指的是箱壳内部发生的故障，有绕组的相间短路故障、一相绕组的匝间短路故障、绕组与铁芯间的短路故障、绕组的断线故障等。
外部故障指的是变压器外部引出线间的各种相间短路故障、引出线绝缘套管闪络通过箱壳发生的单相接地故障。
变压器发生故障危害很大。
特别是发生内部故障时，短路电流所产生的高温电弧不仅会烧坏变压器绕组的绝缘和铁芯，而且会使变压器油受热分解产生大量气体，引起变压器外壳变形甚至爆炸。
因此变压器故障时必须将其切除。
变压器的异常情况主要有过负荷、油面降低、外部短路引起的过电流，运行中的变压器油温过高、绕组温度过高、变压器压力过高、以及冷却系统故障等。
当变压器处于异常运行状态时，应给出告警信号。
2、变压器保护的配置短路故障的主保护：主要有纵差保护、重瓦斯保护等。
短路故障的后备保护：主要有复合电压闭锁过流保护、零序（方向）过流保护、低阻抗保护等。
异常运行保护：主要有过负荷保护、过励磁保护、轻瓦斯保护、中性点间隙保护、温度油位及冷却系统故障保护等。
3、非电量保护利用变压器的油、气、温度等非电气量构成的变压器保护称为非电量保护。
主要有瓦斯保护、压力保护、温度保护、油位保护及冷却器全停保护。
非电量保护根据现场需要动作于跳闸或发信。
（1）瓦斯保护当变压器内部发生故障时，由于短路电流和短路点电弧的作用，变压器内部会产生大量气体，同时变压器油流速度加快，利用气体和油流来实现的保护称为瓦斯保护。
轻瓦斯保护：当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内气体形成气泡进入气体继电器，轻瓦斯保护动作，发出轻瓦斯信号。
重瓦斯保护：当变压器油箱内发生严重故障时，故障电流较大，电弧使变压器油大量分解，产生大量气体和油流，冲击档板使重瓦斯继保护动作，发出重瓦斯信号并出口跳闸，切除变压器。

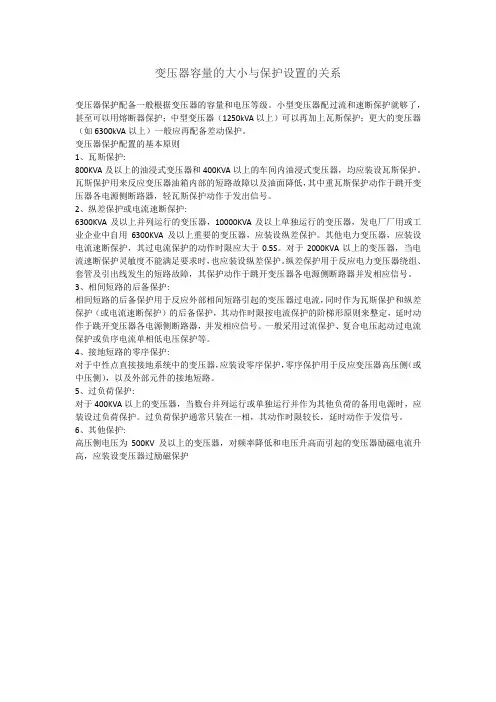

变压器容量的大小与保护设置的关系变压器保护配备一般根据变压器的容量和电压等级。
小型变压器配过流和速断保护就够了，甚至可以用熔断器保护；中型变压器（1250kVA以上）可以再加上瓦斯保护；更大的变压器（如6300kVA以上）一般应再配备差动保护。
变压器保护配置的基本原则1、瓦斯保护:800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。
瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。
2、纵差保护或电流速断保护:6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用6300KVA及以上重要的变压器，应装设纵差保护。
其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。
对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。
纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。
3、相间短路的后备保护:相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧断路器，并发相应信号。
一般采用过流保护、复合电压起动过电流保护或负序电流单相低电压保护等。
4、接地短路的零序保护:对于中性点直接接地系统中的变压器，应装设零序保护，零序保护用于反应变压器高压侧（或中压侧），以及外部元件的接地短路。
5、过负荷保护:对于400KVA以上的变压器，当数台并列运行或单独运行并作为其他负荷的备用电源时，应装设过负荷保护。
过负荷保护通常只装在一相，其动作时限较长，延时动作于发信号。
6、其他保护:高压侧电压为500KV及以上的变压器，对频率降低和电压升高而引起的变压器励磁电流升高，应装设变压器过励磁保护。
110kV主变压器保护技术条件保护配置（一）主保护（1）纵联差动保护：装置应满足包含主变高低压侧差动功能，包括差动速断、比率差动保护，保护变压器绕组及其引出线的相间短路故障，保护动作跳开变压器各侧断路器。
（2）设有CT二次回路断线检查告警信号或闭锁差动保护（不包括差流速断）的功能。
（3）主保护启动跳开高压侧、低压侧断路器。
（二）后备保护1、110kV侧后备保护（1）复合电压闭锁过流（方向）保护，保护为二段式。
第一段带方向，方向可整定，设两个时限。
第二段不带方向。
第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。
第二段不带方向，延时跳开高压侧、低压侧断路器。
（2）零序过流（方向）保护，保护为二段式。
第一段带方向，方向可整定，设两个时限，第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。
第二段不带方向，延时跳开高压侧、低压侧断路器。
（3）中性点间隙电流保护、零序电压保护。
延时跳开各侧断路器。
（4）过负荷保护。
带延时动作于信号，无人值守动作于信号与跳闸。
（5）变压器高压侧断路器失灵保护动作后跳变压器各侧断路器功能。
变压器高压侧断路器失灵保护动作接点开入后，应经灵敏的、不需整定的电流元件并带50ms延时后跳变压器各侧断路器。
2、35kV侧后备保护（1）复合电压闭锁过流保护：保护为二段式，第一段第一时限跳开分段断路器，第二时限跳开本侧断路器；第二段第一时限跳开分段断路器，第二时限跳开本侧断路器，第三时限跳开主变压器各侧断路器。
（2）限时速断过电流保护，设一段二时限，第一时限跳开本侧断路器，第二时限跳开变压器各侧断路器。
（3）过负荷保护：动作于发信号。
（三）非电量保护非电量保护：包括本体轻/重瓦斯保护、压力释放、油温升高/过高、绕组温度升高/过高、油位异常保护等，保护动作于跳闸和信号。
跳闸型非电量瞬时或延时跳闸，信号型非电量瞬间发信号。
跳闸型非电量保护出口继电器动作时间范围为10ms～35ms，当其动作电压低于额定电压55%时应可靠不动作。
变压器保护由于变压器的结构、运行、故障类型等与输电线路均有区别，故不能将线路保护直接应用于变压器。
为此，根据针对故障设置继电保护的原则，首先介绍变压器故障及特点、异常运行状态，引出相应配置的继电保护装置，然后介绍具体保护的构成、实现原理、特点等。
变压器故障和异常运行状态及保护一、变压器故障和异常运行状态电力变压器是电力系统中的重要设备，变压器发生故障将对供电可靠性和系统正常运行产生严重影响，并且故障后修复困难。
变压器故障分为油箱内故障和油箱外故障。
变压器油箱内故障包括绕组之间发生的相间短路、一相绕组中发生的匝间短路、绕组与铁芯或外壳之间发生的单相接地短路等；变压器油箱外故障包括引出线上发生的各种相间短路、引出线套管闪络或破碎时通过外壳发生的单相接地短路等。
由于变压器本身结构的特点，油箱内部发生故障是十分危险的，故障产生电弧将引起绝缘物质的剧烈气化，可能导致变压器外壳局部变形、甚至引起爆炸。
因此，变压器发生故障时，必须尽快将变压器从电力系统切除。
变压器异常运行包括过负荷、油箱漏油造成的油面降低、外部短路引起的过电流等。
变压器处于异常运行时，应发出信号。
二、变压器保护配置为了保证电力系统的安全运行，将故障和异常运行的影响限制在最小范围，根据继电保护有关规定，变压器应装设以下保护。
1、变压器主保护变压器主保护包括气体保护、纵差动保护或电流速断保护等。
(1)瓦斯保护(气体保护)。
变压器瓦斯保护也称为气体保护，用于反应变压器油箱内部的各种故障，以及变压器漏油造成的油面降低。
规程规定，对于容量在800kVA及以上的油浸式变压器、400kVA 及以上的车间内油浸式变压器，应装设瓦斯保护。
(2)纵差动保护或电流速断保护。
用于反应变压器绕组、套管及引出线上的短路故障，根据变压器的容量大小，装没纵差动保护或电流速断保护，动作跳开变压器各侧断路器。
规程规定，对于容量在10000kVA以上单独运行变压器、容量在6300kVA以上并列运行变压器或企业中的重要变压器、容量在2000kVA以上且电流速断保护灵敏度不满足要求的变压器，应装设纵差动保护；对于容量在10000kVA以下的变压器，当过电流保护动作时间大于o.5s时，应装设电流速断保护。
变压器都有哪些保护方式它们具体是怎么保护的一、变压器纵差保护变压器的纵差保护是反应相间短路、高压侧单相接地短路以及匝间短路的主保护,其保护范围包括变压器套管及引出线;变压器在空载合闸时的过励磁电流,其值可为In的数倍到10倍以上,这样大的励磁电流通常称为励磁涌流;二、气体保护为防止变压器内部单相绕组的匝间短路,通常在容量大于800KVA的变压器上装设有气体保护;不论是哪一种型式的气体继电器都有两对触点：轻瓦斯保护：当变压器内发生轻微故障时,产生的气体较少且速度缓慢,气体上升后逐渐积聚在继电器的上部,使气体继电器内的油面下降,使得其中一个触点闭合而作用于信号;轻瓦斯保护动作值采用气体容积大小表示：250－300cm3重瓦斯保护：当变压器内发生严重故障时,强烈的电弧将产生大量的气体,油箱压力迅速升高,迫使变压器油沿着油箱冲向油枕,在油流的激烈冲击下,使另一触点接闭而动作于跳闸;重瓦斯保护动作值采用油流速度大小表示：－s三、变压器的相间短路后备保护主要有过电流保护和低阻抗保护;四、变压器的过负荷保护变压器的过负荷大多数情况下都是三相对称的,因此,过负荷保护只要接入一相,用一个电流继电器即可实现;过负荷保护通常延时动作于信号对于双绕组升压变压器,装于发电机电压一侧；对于三绕组升压变压器,当一侧无电源时,装在发电机电压侧和无电源一侧,当三侧都有电源时,装在所有三侧;五、变压器的单相接地保护1．中性点直接接地的普通变压器接地后备保护2．中性点可能接地或不接地运行的变压器接地后备保护1 中性点全绝缘变压器2 分级绝缘且中性点装放电间隙的变压器3．自耦变压器的接地后备保护1 高、中压侧的方向零序电流保护整定计算2 自耦变压器中性点零序过电流保护整定六、变压器温度保护一般设为75℃七、冷却器故障保护。
NRCS-3022变压器高后备保护测控单元使用说明书一、概述适用范围NRCS-3022变压器高后备保护装置是用于110kV及以下电压等级的双圈、三圈变压器的成套装置，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
功能及特点1．NRCS-3022变压器后备保护单元主要功能◆二段式复合电压闭锁方向过流保护（限时速断，过流）◆三段式零序电压闭锁方向零序过流保护◆过负荷告警◆间隙零序◆零序过电压◆过负荷启动通风2．辅助功能◆PT断线、PT失压告警◆母线接地告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5．通讯功能◆CAN总线，以及标准的RS485多机通讯接口6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件◆汉字液晶显示，键盘操作◆设有独立的起动元件用来开放继电器电源，提高装置的安全性一、 基本原理复合电压闭锁过流保护本装置设二段复合电压启动过流保护，各段过流定值及时间定值可独立整定。
可通过保护投退选择低电压或负序电压启动过流保护。
另外，当PT 断线信号和PT 失压信号出现时自动退出低电压或负序电压的闭锁。
这两段保护均带方向闭锁，由保护投退选择，方向元件最大灵敏角为45度。
＆＆≥1>dz2跳变压器各侧开关(1、3、5、6)tzd2RLP1≥1tzd1>dz2>dz2>dz1>dz1≥1RLP1>dz1RLP12RLP11RLP4RLP3低电压<负序电压>断线信号失压信号复合电压启动过流段跳母联开关(5)复合电压启动过流段方向元件两段过流保护均有方向元件，并可投退。
变压器后备保护及过负荷保护
一、变压器相间短路的后备保护
变压器相间短路的后备保护，反应变压器区外故障引起的变压器过电流，并作为变压器差动保护或电流速断保护和气体保护的后备保护。
作为后备保护，其动作时限与相邻元件后备保护配合，按阶梯原则整定；其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平，常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护
变压器过电流保护与线路定时限过电流保护原理相同，装设在变压器电源侧，由电流元件和时间元件构成，保护动作后切除变压器。
电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2．低电压起动的过电流保护
低电压起动的过电流保护由电流元件、电压元件、时间元件等构成，变压器低电压起动的过电流保护原理框图如图4-9所示。
电流元件接在变压器电源侧电流互感器TA二次侧，分别反应三相电流增大时动作；电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压，分别反应三相线电压降低时动作。
当同时有电流元件和电压元件动作时，经过与门Y起动时间电路T1，延日跳开变压器两侧断路器1QP和2QF。
低电压起动的过电流保护，是在定时限过电流保护的基础上增加了低电压起动条件。
由于采用了低电压元件，可以保证最大负荷时保护不动作，电流元件动作电流整定可以按照躲过变压器额定电流，显然数值比定时限过电流保护的动作电流小，因此提高了保护的灵敏度。
低电压元件动作电压整定，按照躲过正常运行母线可能出现的最低工作电压，并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是，如果一次主接线采用母线分段接线，作为变压器相间短路的后备保护，应该带有两段时限，以较短时限跳开分段断路器，缩小故障影响范围；以较长时限跳开变压器各侧断路器。
3.复合电压起动的过电流保护
如果将图4-9所示保护的三个低电压元件，改为负序电压元件和单个低电压元件，可构成复合电压起动的过电流保护。
复合电压起动的过电流保护与低电压起动的过电流保护比较，可以简化保护接线，并提高不对称短路时保护的灵敏度。
二、变压器接地(零序)保护
变压器接地保护也称为变压器零序保护，用于中性点直接接地系统中，作为变压器高压侧绕组及引出线接地短路、变压器相邻元件接地短路的后备保护。
根据变压器中性点接地运行方式不同，接地保护设置也有区别。
1．中性点直接接地运行的变压器接地保护
中性点直接接地运行的变压器，接地保护通常采用两段式零序电流保护，保护原理框图如图4-10所示。
变压器中性点通过接地刀闸QS接地，当变压器星形侧绕组以及连接元件发生接地短路时，零序电流流过变压器中性点，保护零序电流取自变压器中性点电流互感器二次侧。
两段式零序电流保护包括零序电流I段和零序电流Ⅱ段，其中零序电流I段与相邻元件零序电流工段或Ⅱ段配合整定；零序电流Ⅱ段与相邻元件零序电流后备段配合整定。
保护的每一段均设置两个时限，其中以较短时限t1或t3跳开母联断路器QF，以缩小故障影响范围；以较长时限t2或t4跳开变压器两侧断路器1QF和2QF。
例如，如果接地故障发生在母线I连接的元件上，当QF跳闸后，故障已经被隔离，保护返回，不再切除变压器，母线Ⅱ连接部分可以继续运行。
显然保
护动作时限的配合关系应该是t t t Ⅱ∆+=⋅max 1，
t t t ∆+=12，t t t Ⅲ∆+=⋅max 3，t t t ∆+=34其中m ax ⋅Ⅱt 是相邻元件零序电流Ⅱ段的最大动作时限，m ax ⋅Ⅲt 一是相邻元件零序电流后备段的最大动作时限。
在微机保护中，零序电流还可以自产获得，即利用输入装置的三相电流求和得到03I 。
2．中性点可能接地或不接地运行的变压器接地保护
中性点可能接地或不接地运行的变压器接地保护由零序过电流保护和零序过电压保护构成。
其中零序过电流保护仍然设置为两段式零序电流保护，作为当变压器中性点接地运行时的保护方式，零序过电压保护作为变压器中性点不接地运行时的保护方式。
例如，中性点有放电间隙的分级绝缘变压器接地保护原理框图如图4-11所示，两段式零序电流保护部分可参见图4-10。
图中零序过电压保护由零序电压元件和时间元件组成，其动作电压整定原则为：躲过系统中有接地中性点情况下发生单相接地短路时，保护安装处可能出现的最大零序电压。
其动作时限不需与其他保护配合，只考虑躲过接地故障的暂态过程即可，一般整定为0.3～0.5s 。
如果变压器中性点接地运行，QS 合闸，发生单相接地短路时，
中性点出现零序电流，两段式零序电流保护起动，动作情况如图4-10。
如果变压器中性点不接地运行，QS打开，当发生单相接地短路时，若放电间隙击穿，则间隙零序电流保护动作，瞬时经或门出口；若放电间隙未击穿，当系统内所有中性点接地运行的变压器都退出后，零序过电压保护动作，经或门出口。
三、过负荷保护
变压器过负荷通常是三相对称的，所以过负荷保护只接一相电流，经过延时发出信号。
对于双绕组变压器，过负荷保护装在电源侧。
对于单侧电源三绕组降压变压器，如果三侧容量相同，过负荷保护装在电源侧；如果三侧容量不相同，过负荷保护分别装在电源侧和容量较小一侧。
对于双侧电源三绕组降压变压器或联络变压器，过负荷保护分别装在三侧。
