七种蒸发冷却冷凝技术简介一、直接蒸发冷却空调技术空气和水发生直接接触时，空气不断地将显热传递给水降低自身温度,同时水由于吸热释放出汽化潜热，这种利用空气的显热换得潜热的过程就是直接蒸发冷却过程。

利用该原理的直接蒸发冷却空调按照降温形式可分为冷雾式直接蒸发冷却空调和冷风式直接蒸发冷却空调。

1.1冷雾式直接蒸发冷却空调1.1.1高压微雾型图1所示为高压微雾型冷雾式直接蒸发冷却空调器,其工作原理是利用高压柱塞泵将水压提高至7MPa,然后将加压后的水经耐高压管线输送至专业喷嘴将其雾化，产生直径为3~15um的微雾颗粒，使其能够迅速从空气中吸收热量完成汽化并扩散，从而达到空气加湿、降温的目的。

高压微雾型冷雾式直接蒸发冷却空调器应用比较广泛，不仅可以用于室内，户外场所同样适用。

1.1.2汽水混合汽水混合型冷雾式直接蒸发冷却空调器的加湿过程可分为引射和雾化2个部分。

具有一定压力(O.Γ1.0MPa)的压缩空气通过特制的喷嘴腔，进行合理的配置和导流，在喷嘴口形成负压区，由于负压作用，集水器中的水连续不断地被引射到喷嘴腔内。

被引射的水通过自动控水装置集存于集水器内，为高压空气引射喷雾提供了无压水源。

压缩空气与被引射水的流速不同，2股流体在喷嘴腔内以设定的流量和流向有序地流动。

雾化过程中较高压力的压缩空气能量传递给较低压力的水，使水的能量增高。

2股流体在喷嘴出口处混合喷出，混合过程中高压空气与水流发生动量交换，与水进行剧烈摩擦与碰撞，利用空化效应将水充分雾化成细小的水珠。

当汽水混合流体从喷嘴高速喷出时，又与外界大气中的空气进行摩擦接触，从而将水滴进一步撕碎，水滴的直径可达5~10um,从而达到良好的雾化效果。

1.2冷风式直接蒸发冷却空调1.2.1蒸发式冷气机（冷风扇）蒸发式冷气机是利用淋水填料层直接与待处理的室外空气接触，由于喷淋水的温度一般都低于待处理空气（即新风）的温度，空气不断将自身显热传递给水而得以降温；与此同时，部分喷淋水（循环水）会因不断吸收空气中的热量而蒸发，蒸发后的水蒸气被气流带入室内，于是，新风既得以降温，又实现了加湿。

板式间接蒸发冷却器的优化设计板式间接蒸发冷却器是一种广泛应用于化工、制药、食品等各个行业的技术装备。

它的主要原理是利用管式换热器将加热后的水汽与冷却水进行对流换热，使水汽凝结成液态水，然后通过分离装置将凝结后的水与废气分离，从而达到降低水蒸汽浓度的目的。

本文将着重讨论板式间接蒸发冷却器的优化设计。

首先，对于板式间接蒸发冷却器的优化设计，我们应该从哪些方面进行考虑呢？答案是多方面的。

首先，是优化换热管的结构和布局。

对于板式间接蒸发冷却器而言，换热管的数量、间距、直径等因素都将对其换热效率产生影响。

因此，在设计时应该根据具体工况考虑这些因素，选择合适的结构和布局，从而实现最优化的换热效果。

其次，是考虑整体的设计和制造工艺。

在板式间接蒸发冷却器的设计和制造过程中，需要从多个角度来考虑设备的安全性、可靠性、易维护性等方面的问题。

比如，应该采用先进的工艺和材料，保证板式间接蒸发冷却器在高温、高压和强腐蚀环境下的稳定性能；同时，还应该考虑到设备的运行和维护方便性，便于后期的检修和维护。

最后，还需要注重对板式间接蒸发冷却器的优化控制和管理。

在设备的使用过程中，需要根据实际情况对其进行严密的控制和管理，从而保证设备的正常运行和生产效率的最大化。

比如，应该配备先进的自动化控制系统，实时监测板式间接蒸发冷却器的运行情况，掌握设备的运行状态和故障信息，及时进行维护和更换。

需要特别说明的是，虽然板式间接蒸发冷却器是一种成熟的技术装备，但是在实际应用过程中仍然存在许多需要优化的问题。

因此，我们需要根据实际的需求和应用工况对板式间接蒸发冷却器进行不断地优化和改进，以便更好地满足生产和生命安全的需求。

综上所述，板式间接蒸发冷却器的优化设计虽然涉及到多个方面，但是其核心问题是在保证设备稳定性和安全性的同时，实现最优化的换热效果和节能减排的效果。

只有通过不断创新和不断优化，才能使得板式间接蒸发冷却器真正成为一种高效、节能、安全的技术装备。

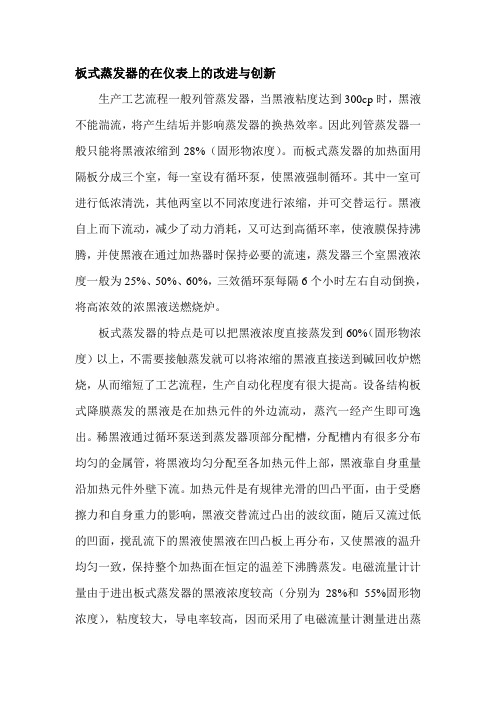

板式蒸发器的在仪表上的改进与创新生产工艺流程一般列管蒸发器，当黑液粘度达到300cp时，黑液不能湍流，将产生结垢并影响蒸发器的换热效率。

因此列管蒸发器一般只能将黑液浓缩到28%（固形物浓度）。

而板式蒸发器的加热面用隔板分成三个室，每一室设有循环泵，使黑液强制循环。

其中一室可进行低浓清洗，其他两室以不同浓度进行浓缩，并可交替运行。

黑液自上而下流动，减少了动力消耗，又可达到高循环率，使液膜保持沸腾，并使黑液在通过加热器时保持必要的流速，蒸发器三个室黑液浓度一般为25%、50%、60%，三效循环泵每隔6个小时左右自动倒换，将高浓效的浓黑液送燃烧炉。

板式蒸发器的特点是可以把黑液浓度直接蒸发到60%（固形物浓度）以上，不需要接触蒸发就可以将浓缩的黑液直接送到碱回收炉燃烧，从而缩短了工艺流程，生产自动化程度有很大提高。

设备结构板式降膜蒸发的黑液是在加热元件的外边流动，蒸汽一经产生即可逸出。

稀黑液通过循环泵送到蒸发器顶部分配槽，分配槽内有很多分布均匀的金属管，将黑液均匀分配至各加热元件上部，黑液靠自身重量沿加热元件外壁下流。

加热元件是有规律光滑的凹凸平面，由于受磨擦力和自身重力的影响，黑液交替流过凸出的波纹面，随后又流过低的凹面，搅乱流下的黑液使黑液在凹凸板上再分布，又使黑液的温升均匀一致，保持整个加热面在恒定的温差下沸腾蒸发。

电磁流量计计量由于进出板式蒸发器的黑液浓度较高（分别为28%和55%固形物浓度），粘度较大，导电率较高，因而采用了电磁流量计测量进出蒸发器黑液的流量。

但由于黑液的腐蚀性大，因此使用了耐较高温度和耐腐蚀的电磁流量计的衬里材料，保障计量的准确和流量计的使用寿命。

信息TD-2型中性废纸用脱墨剂新一代脱墨剂TD-2型中性废纸用脱墨剂，最近由武汉现代工业技术研究院开发成功。

中性脱墨剂是造纸行业发展使用的方向，它不仅能降低废水的pH值，而且能提高纸品的脱墨率，也是近年来国内许多科研单位一直在攻关的课题。

蒸发冷却设计的全面指南1. 引言蒸发冷却是一种高效节能的空调系统设计，其原理是通过蒸发液体来吸收空气中的热量，并将其转化为冷空气。

这种设计不仅可以提供舒适的室内环境，还可以降低能源消耗，减少碳排放。

在本篇文章中，我们将全面探讨蒸发冷却设计的各个方面，包括原理、组件、安装和维护等，以帮助您更好地了解和应用这项技术。

2. 基本原理蒸发冷却技术的基本原理是利用液体蒸发吸收空气中的热量，同时将空气冷却下来。

这一过程中，液体通过蒸发器吸收热量，在蒸发的过程中，空气中的热量被带走，从而使空气温度降低。

蒸发冷却设备通常由几个主要组件组成，包括蒸发器、循环泵、风扇和控制系统等。

3. 设计考虑因素在进行蒸发冷却设计时，一些关键的因素需要考虑：3.1 空间大小和需求：根据待冷却的空间大小和使用需求，确定蒸发冷却设备的规格和容量。

3.2 空气流动：良好的空气流动对于蒸发冷却的效果至关重要。

在设计和安装过程中，需要确保蒸发器和风扇的位置合理，并能够提供均匀的空气流动。

3.3 水资源和质量：蒸发冷却过程中需要大量的水来实现蒸发。

需要考虑水资源的可获得性以及水质对设备性能和寿命的影响。

3.4 控制系统：一个好的控制系统可以提供精确和稳定的温度控制，进一步提高蒸发冷却的效率和性能。

在设计过程中，需要选择适当的控制系统，并确保其可靠性和易用性。

4. 安装步骤下面是蒸发冷却设备的常见安装步骤：4.1 预备工作：在开始安装之前，需对安装环境进行准备工作，包括清理现场，检查设备和零部件的完整性，并确保所有所需工具和材料的可用性。

4.2 安装蒸发器：根据设计要求，将蒸发器安装在适当的位置。

确保蒸发器与风扇和控制系统的连接良好，并进行必要的密封工作。

4.3 安装循环泵和水供应系统：将循环泵和水供应系统安装在合适的位置，并确保其能正常工作。

连接各个部件并进行必要的调试工作。

4.4 测试和调试：在安装完成后，进行系统的测试和调试工作。

检查各个组件的工作状况，并根据需要进行调整和修正。

浅谈地铁通风空调中蒸发式冷凝（冷却）技术的应用摘要：阐述了蒸发式冷凝技术原理，并围绕蒸发式冷却技术与蒸发式冷凝技术相结合的技术方案进行探讨与分析，以供参考。

关键词：地铁通风空调系统；蒸发式冷凝技术；应用引言：在地铁工程运行与使用过程中，如果不处理好通风制冷问题，就会给人们的生活与健康带来负面影响。

而通风空调的运用则很好的解决了这一问题。

目前，蒸发式冷凝（冷却）技术在地铁通风空调中具有极高的应用价值，该项技术在各方面都具有突出优势，因此针对其在地铁工程中的应用与发展具有重要意义。

一、蒸发式冷凝技术原理蒸发式冷凝技术的运用主要采用蒸发式冷凝器，该设备在各方面优势都比较突出，例如节水、高效、结构简单等等，如下图为该设备的原理图。

蒸发式冷凝器采用空气与水这两个介质实现冷却，其中喷淋装置会向板式换热器表面喷洒循环水，并形成一层水膜，管内有高温气态制冷器，其热量被循环水吸收，并冷却为液体，而循环水部分蒸发后与空气一起排出，集水盘则接收剩下的部分。

风机的作用则是利用空气来蒸发冷凝盘管表面的水膜，水滴在吸热之后就会下落，然后利用空气进行冷却。

二、蒸发式冷却技术与蒸发式冷凝技术相结合的方案相较于其他冷凝装置，蒸发式冷凝器在地铁通风空调系统具有更强的适用性，首先，该项技术不会占用地铁车站大量空间，对美观不会产生较大影响，在经济成本方面也具有突出优势。

而为了使蒸发式冷凝器能耗得到进一步控制，还可以将蒸发冷凝技术与冷却技术结合到一起，将室外入口空气状态参数降低，以此来保障蒸发式冷凝器的效率，并且基于制冷量相同的条件，使机组换热面积得以减小，如此一来机组尺寸就进一步降低。

1 直接蒸发冷却器与蒸发式冷凝器相结合将填料设置在蒸发式冷凝器的进风口，然后将淋水系统布置在上部，具体如下图所示。

根据上图，室外空气通过填料预冷，使空气干球温度与循环冷却水温度得到控制，进而使制冷系统的冷凝压力与冷凝温度降低，以此改善蒸发式冷凝器制冷系统的性能。

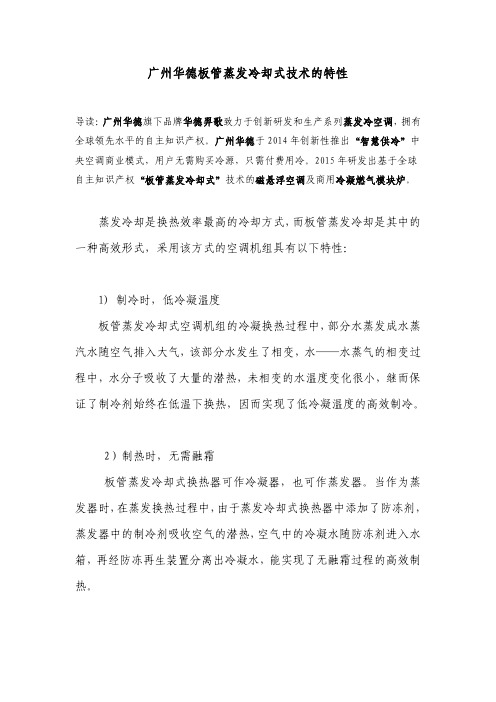

广州华德板管蒸发冷却式技术的特性导读：广州华德旗下品牌华德羿歌致力于创新研发和生产系列蒸发冷空调，拥有全球领先水平的自主知识产权。

广州华德于2014年创新性推出“智慧供冷”中央空调商业模式，用户无需购买冷源，只需付费用冷。

2015年研发出基于全球自主知识产权“板管蒸发冷却式”技术的磁悬浮空调及商用冷凝燃气模块炉。

蒸发冷却是换热效率最高的冷却方式，而板管蒸发冷却是其中的一种高效形式，采用该方式的空调机组具有以下特性：1) 制冷时，低冷凝温度板管蒸发冷却式空调机组的冷凝换热过程中，部分水蒸发成水蒸汽水随空气排入大气，该部分水发生了相变，水——水蒸气的相变过程中，水分子吸收了大量的潜热，未相变的水温度变化很小，继而保证了制冷剂始终在低温下换热，因而实现了低冷凝温度的高效制冷。

2）制热时，无需融霜板管蒸发冷却式换热器可作冷凝器，也可作蒸发器。

当作为蒸发器时，在蒸发换热过程中，由于蒸发冷却式换热器中添加了防冻剂，蒸发器中的制冷剂吸收空气的潜热，空气中的冷凝水随防冻剂进入水箱，再经防冻再生装置分离出冷凝水，能实现了无融霜过程的高效制热。

3) 比水冷空调机组节水板管蒸发冷却式空调机组充分利用水的汽化潜热，这与风冷式空调机组和水冷式空调机组利用显热来吸收制冷剂的热量完全不同， 比淋水式空调机组更能充分利用水的蒸发潜热。

一般的水冷式空调机组中每1kg 冷却水能带走16.75～25.12 kJ 热量, 而1 kg 水在常压下蒸发能带走约2428 kJ 热量，因而板管蒸发冷却式空调机组耗水量明显比一般水冷式空调机组少。

4) 节能板管蒸发冷却式空调机组冷凝温度可以设计得比风冷式或水冷式空调机组更低一些，蒸发冷却式空调机组与冷却塔加水冷空调机组比较, 压缩机动力消耗可节约10% 以上，与风冷式空调机组比较压缩机动力消耗可节约30% 以上。

板管蒸发冷却式空调机组的风机动力消耗与水冷式空调机组的冷却塔相近， 仅为风冷式空调机组的三分之一。

TM364新型节能技术在暖通空调系统中的应用徐饱歧 沈阳松陵机电成套电器厂李 嫄 沈阳华新联美置业有限公司摘 要：伴随着现代人的生活品质的提高，对于建筑物内的环境要求也日益增加。

舒适和高品质的居住环境成为人们追求的趋势。

暖通空调系统的节能已经不再是新兴问题。

因而，暖通空调技术的创新势在必行，节能建筑也成为建筑发展的必要趋势，本文结合工作中的一些经验，归纳分析了实现暖通空调中的新型节能技术。

关键词：暖通空调；环保节能；技术引言暖通空调能够满足室内的生活环境，为人们的工作、生活提供更舒适的环境，安装暖通空调显得十分必要。

其作用主要体现在能自由的保持并控制室内空气的湿度、温度及洁净度，室内的温度与人体的温度相互保持平衡，从而达到满足、舒适的目的。

在工艺性的空调室内，以满足生产的工艺要求为标准。

1 板管蒸发冷凝中央空调技术简要介绍：1.1 节能：板管蒸发式冷凝器不需要安装冷却塔及大功率冷却水泵，冷凝压力低，压缩机输出功率减少，夏季供冷时可免费提供生活用热水，所以比采用传统水冷冷水机组、风冷空调机组都很明显。

1.2 环保：采用蒸发式冷凝空调产品避免了采用传统水冷冷水机组冷却水塔“飞水”“噪音大”影响周围环境、卫生等缺点，这样使得建筑周围环境变得更加舒适。

1.3 节省空间：板管蒸发式冷凝冷水机组可安装在机房、室外空地、屋面，可以节省空间美化外观，提高的项目外观的美观度、提升了空间的利用率。

2 蒸发式冷凝技术在空调系统中的节能、节水应用：2.1 蒸发式冷凝空调设备在冷却系统中的节能体现在（1）冷凝压力降低，压缩功率减少；（2）冷却水泵流量与扬程减小；（3）冷却风量减少，冷却风机功率减小。

所以：（1）较水冷空调系统节能 15% 以上，全天耗水量同水冷冷水机组空调系统耗水量相比，节水率≥50%。

（2）较风冷空调系统节能 35% 以上2.2 蒸发式冷凝器基本原理以水和空气为冷却介质，利用部分冷却水的蒸发潜热带走气体制冷剂冷凝过程中所放出的热量。
