蒸发冷却式机房专用空调机组

雅驿欣CoolMaster机房专用空调产品介绍一.雅驿欣CoolMaster机房专用空调产品概述雅驿欣CoolMaster机房专用空调是针对中大型计算机机房、设备间、IDC设计开发的机房专用空调产品。

CoolMaster有风冷型、水冷(乙二醇)冷却型、冷冻水型（含冷冻水双盘管型）、风冷冷冻水双冷源型、水冷(乙二醇)冷冻水双冷源型、乙二醇自然冷型、氟泵自然冷型几种类型，基本上覆盖了机房空调所有类型的应用。

CoolMaster标配为恒温恒湿机型，配备有电加热器和加湿器。

CoolMaster具备前风帽上送风、风管上送风、地板下送风等多种气流组织形式。

CoolMaster具备R22、R407C、R410A三种不同冷媒的机型。

二.雅驿欣CoolMaster机房专用空调适用场合●中、大型通信机房●中、大型计算机机房●中、大型数据中心●对温湿度有一定要求的中、大型设备间●仓储室、实验室、图书馆（需根据具体应用场合的特点进行针对性定制）三.CoolMaster各类型冷量及其尺寸风冷、水冷/乙二醇冷型冷冻水型冷冻水双盘管型双冷源型乙二醇自然冷型四.雅驿欣CoolMaster机房专用空调的特点●大风量、小焓差设计，适合机房主设备散热特点；●高显热比、高能效的制冷系统设计；●高可靠、超长寿命设计：24小时365天不间断运行设计，设计寿命为10年；●维护方便：100%全正面维护；主要部件可拆卸维护；●高效后倾离心直联风机，具备风压调整范围宽的特点，且不需皮带传动，无需例行维护及更换皮带；●无级调速室外风机，系统运行更加平稳和节能；●标准室外机可适应室外-20℃环境温度，低温启动配置可适应室外-40℃环境温度；●可提供适应室外最高温度35℃、40℃、45℃三种室外机配置，可根据现场实际情况灵活配置；●极强的电源适应能力：超宽输入电压适应范围380±15%，具备缺相保护、提示和告警功能；●强大的控制与通讯功能，标准配置RS485监控接口，支持Modbus和YD/T1363.3双通讯协议，可现场选择协议类型。

数据中心(IDC机房)暖通设备-冷水机组介绍随着互联网行业的高速发展，数据中心的规模和能耗也在迅速增加。

为了解决这一问题，越来越多的数据中心开始采用冷冻水系统作为制冷系统，其中核心设备之一就是冷水机组。

冷水机组的主要作用是为数据中心提供低温冷冻水。

根据结构和工作原理的不同，冷水机组可以分为活塞式、螺杆式和离心式等几种形式。

其中，离心式冷水机组是中大型数据中心中常用的一种，由冷凝器、蒸发器、电动机、膨胀阀、齿轮、叶轮和预旋转导叶等组成。

冷水机组的制冷原理是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在蒸发器内吸收高温冷冻水中的热量，使水降温产生低温冷冻水后，通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与低温冷却水进行热交换，使冷却水吸收热量后通过水管将热量带出到外部的冷却塔散热。

离心式压缩的原理是电动机带动压缩机主轴叶轮转动，在离心力作用下，气体被甩到工作轮后面的扩压器中去。

气体因离心作用增加了压力，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。

最后，需要注意的是冷水机组的油路冷却循环，其中开式电机和闭式电机的油路冷却方式也有所不同。

闭式电机采用低温制冷剂进行分流至电机冷却和油冷却系统。

制冷剂通过限流孔流进电机，电机冷却管路的支路上还设有一只限流孔和一只电磁阀。

当电机需要冷却时，电磁阀会开启，制冷剂流经限流孔，喷淋整个电机，并集中到电机室的底部排放回到蒸发器。

另一路制冷剂则流经油冷却系统，量由热力膨胀阀调节，通过限流孔始终保持一个最小流量。

膨胀阀上的温包感应冷却后流进压缩机到轴承的油温，由膨胀阀调节进油/制冷剂板式油冷却器的制冷量，制冷剂气化离开油冷却器后返回到蒸发器。

开式电机只存在油冷却系统的循环。

备用油槽在主机启动之前、运行期间和逐渐停转阶段，由变频驱动式油泵压入各轴承、齿轮和旋转面。

在压缩机顶部有一个重力供油式贮油槽，当电源发生故障机器逐渐停转时，由它提供润滑。

第四章JKF系列风冷式机房专用空调机组一、产品概述1、产品特点格力JKF系列风冷式机房专用空调机组，专为放置通讯设备、计算机、精密仪器等设备的机房、电子设备间等场所设计。

机组采用高性能配件、宽触摸屏显示控制、先进的系统结构设计理念，并配合强大精确的逻辑控制功能，经过高标准实验室的全面测试、生产质量管理系统的严格控制，可高效准确控制环境温湿度，确保机组全年不间断长期稳定运行。

所有机组均预留远程监控功能，单机冷量范围5kW～40kW，并可通过模块组合实现机组扩容。

1) 控制功能强大◆触摸屏控制：采用5.6寸大屏幕触摸屏显示控制，友好的人机对话界面，控制简单快捷，操作得心应手。

◆全方位监测：全面检测机组运行情况，包括环境温湿度、蒸发器进出温度、机组各部件状态（如内外风机、压缩机、电加热等的启闭状态）、电压、电流、积水、消防火警等。

◆多功能显示：以数值、文字、曲线等形式形象直观的显示机组运行及环境数据、现象。

◆人性化控制：各种参数，各类报警，按用户需要随意设定。

出现故障时，机组在发出报警的同时，根据不同故障类型选择继续运行或停机等措施。

◆无值守运行：机组可根据用户设定的开关机时间自动运行。

故障停电后来电机组自动启动，并按断电前设定状态运行。

远程监控机组运行状态，可随时进行异地控制设定。

2) 高性能高可靠性◆高性能：采用国际名牌高效涡旋压缩机，内螺纹铜管，亲水膜铝翅片，冷凝风机无级调速，实现机组高效节能。

◆高可靠性：所有配件选用国际名牌产品，经格力特有的筛选部门严格控制；机组通过了严格的多工况性能以及长期运行测试，保证机组全年无故障稳定运行。

◆超低温运行：室外-35℃情况下系统依然能可靠启动运行，保证机房环境在全年各种恶劣环境下温湿度的稳定性。

◆高显热：针对机房及类似高显热工况环境设计，减少机组运行时，因空气中水分的排出而重复加湿，同时有效避免凝露现象。

◆大风量：采用高效强劲离心风机，大循环风量，快速均匀空调房间温湿度，消除局部发热。

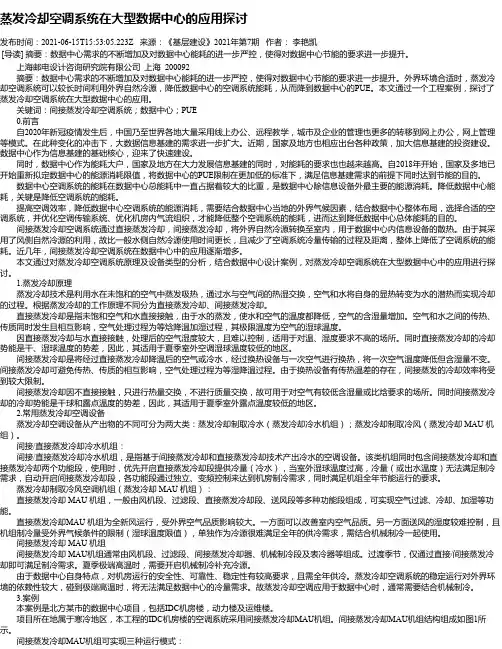

蒸发冷却空调系统在大型数据中心的应用探讨发布时间：2021-06-15T15:53:05.223Z 来源：《基层建设》2021年第7期作者：李艳凯[导读] 摘要：数据中心需求的不断增加及对数据中心能耗的进一步严控，使得对数据中心节能的要求进一步提升。

上海邮电设计咨询研究院有限公司上海 200092摘要：数据中心需求的不断增加及对数据中心能耗的进一步严控，使得对数据中心节能的要求进一步提升。

外界环境合适时，蒸发冷却空调系统可以较长时间利用外界自然冷源，降低数据中心的空调系统能耗，从而降到数据中心的PUE。

本文通过一个工程案例，探讨了蒸发冷却空调系统在大型数据中心的应用。

关键词：间接蒸发冷却空调系统；数据中心；PUE 0.前言自2020年新冠疫情发生后，中国乃至世界各地大量采用线上办公、远程教学，城市及企业的管理也更多的转移到网上办公，网上管理等模式。

在此种变化的冲击下，大数据信息基建的需求进一步扩大。

近期，国家及地方也相应出台各种政策，加大信息基建的投资建设。

数据中心作为信息基建的基础核心，迎来了快速建设。

同时，数据中心作为能耗大户，国家及地方在大力发展信息基建的同时，对能耗的要求也也越来越高。

自2018年开始，国家及多地已开始重新拟定数据中心的能源消耗限值，将数据中心的PUE限制在更加低的标准下，满足信息基建需求的前提下同时达到节能的目的。

数据中心空调系统的能耗在数据中心总能耗中一直占据着较大的比重，是数据中心除信息设备外最主要的能源消耗。

降低数据中心能耗，关键是降低空调系统的能耗。

提高空调效率，降低数据中心空调系统的能源消耗，需要结合数据中心当地的外界气候因素，结合数据中心整体布局，选择合适的空调系统，并优化空调传输系统、优化机房内气流组织，才能降低整个空调系统的能耗，进而达到降低数据中心总体能耗的目的。

间接蒸发冷却空调系统通过直接蒸发冷却，间接蒸发冷却，将外界自然冷源转换至室内，用于数据中心内信息设备的散热。

技术规格书标题：间接蒸发冷却空调机组第一部分：总则1.1说明1.1.1本章内容包括了空调处理机组（间接蒸发冷却空调机组）的设计、制造、工厂检验、安装以及测试等要求。

1.1.2图纸以及合同一般条款，包括一般和补充条款以及第1篇中的所有技术规格书全部适用于本技术规格书。

1.1.3所投设备生产厂商必须通过ISO9001,14001,27001和45001系列认证，并提供认证证书。

具备等同于欧美高端市场要求的化学品使用透明度，不含有对人体、动物有害的化合物，保护人类健康和环境安全，符合RoHS、REACH、WEEE要求并能提供声明。

生产厂家必须具有不少于五年生产设备的经验。

1.2参考法规与规章1.2.1.1有关的法规与规章1.2.1.2数据中心设计规范 GB 50174-20171.2.1.3计算机和数据处理机房单元式空气调节机 GB/T 1943—20101.2.1.4电子信息系统机房设计规范GB 50174—20081.2.1.5建筑设计防火规范 GB 50016-20141.2.1.6工业建筑供暖通风与空气调节设计规范GB50019-20151.2.1.7通风与空调工程质量验收规范 GB50243-20021.2.1.8工业企业噪声控制设计规范 GB/T 50087-20131.2.1.9声环境质量标准 GB 3096-20081.2.1.10工业企业厂界噪声排放标准 GB 12348-20081.2.1.11空气处理机组安全要求 GB10891-891.2.1.12空气过滤器 GB/T14295-20081.2.1.13组合式空调机组 GB/T14294-20081.2.1.14空气冷却器与空气加热器 GB/T14296-20081.2.1.15盘管技术条件 JB/T4292-911.2.1.16盘管耐压试验与密封性检查 JB/T9064-99.1.2.1.17公共建筑节能设计标准 GB 50189-20151.3设备性能1.3.1供应商应证明所提供的空气处理机组性能满足或者超过本技术规格书以及图纸的要求。

专利名称：数据机房用蒸发冷却-机械制冷复合式节能型空调系统
专利类型：发明专利
发明人：黄翔,王文博,折建利,刘凯磊,耿志超
申请号：CN201610153705.6
申请日：20160317
公开号：CN105698314A
公开日：
20160622
专利内容由知识产权出版社提供
摘要：本发明公开的数据机房用蒸发冷却-机械制冷复合式节能型空调系统，包括架设于数据机房内顶部的顶板风道、紧贴数据机房内侧墙设置的侧风道、设置于数据机房内架空地板上的多个机柜冷-热风循环一体化装置及架空地板下方形成的冷空气流道，机柜冷-热风循环一体化装置分别与顶板风道、冷空气流道连通，侧风道与冷空气流道连通；还包括设置于数据机房外的蒸发冷却节能型空调系统和太阳能发电系统，蒸发冷却节能型空调系统分别与顶板风道、侧风道连接，太阳能发电系统分别与蒸发冷却节能型空调系统、多个机柜冷-热风循环一体化装置连接。

本发明数据机房用蒸发冷却-机械制冷复合式节能型空调系统，不仅能提高对数据机房的制冷效果，还能节约能耗。

申请人：西安工程大学
地址：710048 陕西省西安市金花南路19号
国籍：CN
代理机构：西安弘理专利事务所
代理人：罗笛
更多信息请下载全文后查看。

科技成果——板管蒸发冷却式空调机组制冷技术所属类别重点节能技术适用范围民用方面适用于大型商场、宾馆酒店、体育馆、影剧院、医院等；工业方面适用于纺织、化工、食品、电子等制冷机房。

技术原理1、采用平面液膜换热技术，用自主研发的板管蒸发式冷凝器取代传统的盘管型蒸发式冷凝器，可改善流体流动状态，增大流体对冷凝器表面的湿润率及覆盖面积；2、在各板管式换热片之间设置填料，增加了流体经过的阻力，延长了流体的流程，同时增大了流体的蒸发式面积，提高了流体的蒸发量，充分热交换；3、将板管蒸发式冷凝器关键技术应用到蒸发式冷凝空调设备中，实现制冷系统的机组化。

关键技术（1）通过平面液膜换热技术提高换热效率，提高自然冷源利用温度阈值，并进行不同运行模式下的匹配控制，实现在环境温度波动情况下的自然冷源高效梯级利用。

（2）基于高密度蓄冷的双源互补冷却技术：研发袋式高密度蓄冷装置，突破常规水蓄冷技术依靠水体自然分层的限制，大幅提高蓄冷密度；利用自然冷源、机械制冷双源互补冷却技术对蒸发冷却自然冷源梯级利用、大规模自然冷源蓄冷进行集成和优化，实施双源多工况协同运行和控制，确保冷量稳定输出，实现节能效果和经济性最优。

（3）数据中心复杂空调系统多目标动态优化关键技术：根据双源互补系统和高密度蓄冷装置的动态运行特征，识别关键运行参数，研发数据中心复杂空调系统的在线优化策略，动态调节数据中心复杂空调系统的关键运行参数，实现数据中心复杂空调系统年能耗和运行成本间的最佳平衡。

工艺流程（1）冷轧板板管冷凝器工艺流程：（2）不锈钢板板管冷凝器生产工艺流程：（3）总装工艺流程：主要技术参数蒸发冷冷水机组与常规水冷冷水机组对比检测工况：对比测试结果：技术水平获得有效专利82件，其中发明专利21件，实用新型专利61件。

典型案例典型案例1用户名称：广州大学城科学中心建筑的冷源采用4台额定制冷量为315kW的蒸发式冷凝螺杆冷水机组，末端设备采用风机盘管，新风系统采用带独立冷源的蒸发式冷凝热回收新风空调热泵机组；在相对独立的地上一层大空间包括多功能厅、大型会议室采剧具有独立冷源的蒸发式冷凝空调柜机。

机房专用空调工作原理
机房专用空调的工作原理主要包括以下几个步骤：
1. 空气循环系统：机房专用空调内部设有循环风机，其作用是将室内的空气吸入空调机组，并通过空气过滤器进行过滤和净化，去除灰尘、污染物和微生物等。

2. 制冷系统：空调机组通过压缩机、冷凝器、蒸发器和节流装置等关键部件组成制冷系统。

制冷剂在系统内循环流动，通过压缩机的压缩和膨胀过程，实现低温制冷和热量的传递。

3. 热交换系统：机房专用空调的热交换系统主要包括冷凝器和蒸发器。

冷凝器位于空调机组的外部，通过外部风扇或水冷却方式将热量排出机房；蒸发器位于机房内部，通过冷却风扇或冷却水将空气中的热量吸收并降温。

4. 温控系统：机房专用空调内置温度传感器，通过监测机房内部温度，控制压缩机的运行和制冷剂的流动，以达到设定的温度目标。

5. 湿度控制系统：机房专用空调还可以配置湿度传感器和湿度控制装置，通过调整湿度控制装置的开度，控制机房内部的湿度水平，确保机房内的湿度处于适宜的范围内。

总之，机房专用空调通过循环风机、制冷系统、热交换系统、温控系统和湿度控制系统等组成的多重系统，能够有效地降低机房内的温度和湿度，确保机房设备的正常工作运行。
