汽车液压制动主缸性能检测试验台的设计的开题报告引言汽车是现代社会的一种主要的交通工具，因此，汽车的安全性能十分关键。
液压制动主缸是汽车制动系统中的重要组成部分，它的性能直接关乎到汽车的制动效果和行车安全。
因此，液压制动主缸的性能检测十分必要。
本文将主要介绍液压制动主缸性能检测试验台的设计方案。
该测试台主要用于对汽车制动主缸进行性能检测，检测指标包括制动压力、回油率等。
设计任务液压制动主缸性能检测试验台的设计任务如下：1.设计出能够满足汽车制动主缸性能检测的测试台。
2.测试台具有高精度、高可靠性、易操作性、安全性。
3.测试台应该在短时间内能够完成主缸的多项性能测试。
4.测试数据准确、稳定、可靠，且易于分析处理。
设计思路根据液压制动主缸的性能要求，本测试台采用以下设计思路：1. 采用液压传动方式，具有高压力采样、高精度压力表等。
2. 采用内嵌式集成芯片控制系统，具有高稳定性、高准确度、易于操作等特点。
3. 设计合理的加压节水系统和回油节水系统，使测试台具有很好的能耗节约效果。
4. 采用全自动控制方式实现测试数据的准确、稳定、可靠的采集，并能够实现数据追溯和统计处理。
设计方案本液压制动主缸性能检测试验台的设计方案如下：1.装置结构设计该测试台采用立式结构设计，主要由压力缸体、角度检测器、高精度压力表、温度计、流量传感器、控制器等主要部件组成。
2.关键元件选择（1）压力传感器：采用Keller（瑞士）公司的高精度、高可靠性压力传感器。
（2）流量传感器：采用比例式流量传感器，能够准确检测出流体的流量。
（3）控制系统：采用PLC控制器，以实现自动化控制，确保测试数据的准确性。
3.控制系统设计该测试台采用控制系统来管理整个测试过程。
控制器主要包括输入输出设备、可编程计算机、控制程序、监视器等组成。
通过输入设备设置测试参数，然后测试台控制器进行控制，实时监控测试过程，并将测试数据实时传输到监视器中，以供测试人员及时查看。

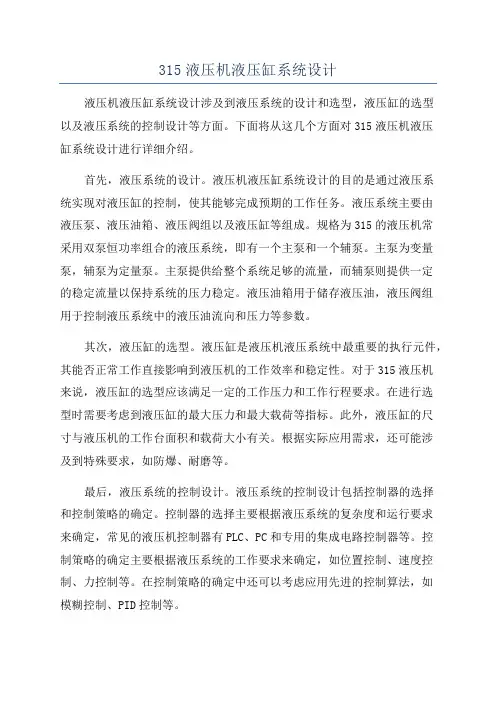

315液压机液压缸系统设计液压机液压缸系统设计涉及到液压系统的设计和选型，液压缸的选型以及液压系统的控制设计等方面。
下面将从这几个方面对315液压机液压缸系统设计进行详细介绍。
首先，液压系统的设计。
液压机液压缸系统设计的目的是通过液压系统实现对液压缸的控制，使其能够完成预期的工作任务。
液压系统主要由液压泵、液压油箱、液压阀组以及液压缸等组成。
规格为315的液压机常采用双泵恒功率组合的液压系统，即有一个主泵和一个辅泵。
主泵为变量泵，辅泵为定量泵。
主泵提供给整个系统足够的流量，而辅泵则提供一定的稳定流量以保持系统的压力稳定。
液压油箱用于储存液压油，液压阀组用于控制液压系统中的液压油流向和压力等参数。
其次，液压缸的选型。
液压缸是液压机液压系统中最重要的执行元件，其能否正常工作直接影响到液压机的工作效率和稳定性。
对于315液压机来说，液压缸的选型应该满足一定的工作压力和工作行程要求。
在进行选型时需要考虑到液压缸的最大压力和最大载荷等指标。
此外，液压缸的尺寸与液压机的工作台面积和载荷大小有关。
根据实际应用需求，还可能涉及到特殊要求，如防爆、耐磨等。
最后，液压系统的控制设计。
液压系统的控制设计包括控制器的选择和控制策略的确定。
控制器的选择主要根据液压系统的复杂度和运行要求来确定，常见的液压机控制器有PLC、PC和专用的集成电路控制器等。
控制策略的确定主要根据液压系统的工作要求来确定，如位置控制、速度控制、力控制等。
在控制策略的确定中还可以考虑应用先进的控制算法，如模糊控制、PID控制等。
综上所述，315液压机液压缸系统的设计需要考虑液压系统的选型和设计、液压缸的选型以及液压系统的控制设计等方面。
通过合理的设计和选型可以使液压机工作更加高效、稳定和可靠。
一种液压阀综合性能测试平台的设计液压阀综合性能测试平台是用于测试液压阀的各项性能指标的设备。
液压阀作为液压系统中的核心元件，其性能稳定与否直接影响到整个液压系统的工作效率和安全性。
因此，设计一种液压阀综合性能测试平台至关重要。
一、总体设计1.测试平台结构：测试平台由上、中、下三个部分构成。
上部主要包括液压阀测试装置、控制系统和数据采集系统；中部包括油箱、油泵、油源和压力传感器；下部包括阀芯移动量传感器和阀座力传感器。
2.测试平台工作原理：测试平台通过控制系统控制液泵将液压油送入液压阀，通过压力传感器实时监测液压油的压力变化，并通过阀芯移动量传感器和阀座力传感器实时监测阀芯的位移和阀座的受力情况。
同时，数据采集系统将采集到的数据传输给计算机进行处理和分析。
二、液压阀测试装置1.结构设计：测试装置由液压缸、阀座、阀芯和阀体组成。
其中，液压缸用来驱动阀芯的移动，阀座和阀芯用来搭建阀体；同时，通过改变液压缸的运动速度和阀芯的位移，测试液压阀的动态响应性能和稳定性。
2.运动控制方案：采用伺服控制器对液压缸的运动进行控制，通过控制信号控制伺服驱动器，实现对液压缸的速度和位移的精确控制。
三、控制系统设计1.硬件选择：选择高性能的工控机作为计算机，选择高精度的伺服驱动器控制液压缸运动，选择高精度的压力传感器、位移传感器和力传感器进行数据采集。
2.软件开发：使用LabView等开发软件进行界面设计和数据处理，实现对液压阀的性能测试参数设置、测试过程控制和数据处理等功能。
四、数据采集系统设计1.传感器选择：选择适合的压力传感器、位移传感器和力传感器，具备高精度、高静态和动态响应能力，以确保测试数据的准确性和可靠性。
2.信号处理：通过模拟信号处理电路将传感器采集到的模拟信号转换为数字信号，并进行滤波、放大和AD转换等处理，以实现对数据的高速稳定采集。
五、安全保护设计1.压力保护装置：设置压力保护开关，当测试压力超过设定值时，自动切断油泵的电源，以避免系统失控和安全事故的发生。

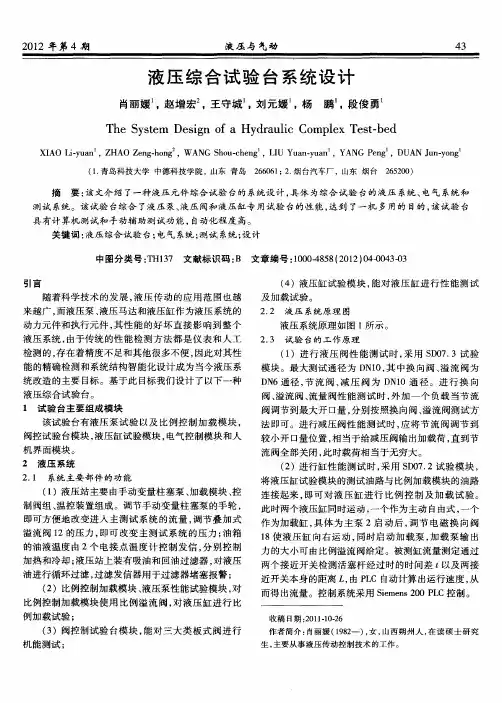

第一章绪论随着科学技术的发展，液压技术也得到了飞速发展，其应用范围也越来越广，在各种机械中发挥着越来越重要的作用，因而对液压元件和系统的性能要求也越来越高。
但也由于液压系统组成和功能日益复杂，工作原理难以掌握，给设备的维护修理带来诸多不便。
系统一旦出现了故障人们很难准确判断出故障元件及其损坏程度，因而在工程机械液压系统修理中存在着相当大的盲目性。
所以在故障诊断和排除时，不但需要熟练的技术人员，同时还要有完善的检测设备。
常常需要检测液压元件的多种技术指标，才能找出故障的部位和根源，达到及时维修的目的。
由于液压传动是在一个密封的环境里通过液压油液等传动介质来传递能量和动力，因而液压元件的结构关键主要是在其内部，不像机械零件那样，故在液压元件发生故障时，很难通过观察外表来辨别它的性能好坏，因而需要专门的液压元件检测设备。
像伺服缸、比例伺服阀等液压元件市场价格都比较高，若不经过检测就更换新的液压元件，不仅在资源上是一种浪费，在资金上也是一种浪费，这无疑是在产品生产过程中提高了成本，以至于影响了企业的竞争力，因而在在大中型企业中有必要设计一台能够检测液压元件性能好坏的综合检测装置。
针对上述情况，我设计了一台综合液压检测装置可以满足液压元件的测试要求，为液压元件的维修和检测提供了一种操作简单、实用的检测维修设备。
该液压检测装置不仅可以对普通阀、伺服阀和比例阀进行快速检测，而且也可以对液压缸、伺服缸进行试验。
第二章液压综合测试装置的设计要求本测试台主要用于现场下线阀、油缸等液压元件修复测试使用。
测试的阀主要有方向阀、单向阀、溢流阀、减压阀、流量阀，且对不同通经的阀均可测量。
测试的液压缸主要有活塞缸、柱塞缸、伺服缸。
其测试性能和设计要求是：系统参数系统的最高压力为315bar，系统的最大流量100L/min。
系统的测试要求2.2.1对方向阀（包括普通阀、比例阀WRZ、WRA）的测试要求（1）换向实验。
（2）内部泄漏量实验。
汽车液压缸的性能测试与实验验证随着汽车技术的不断发展，液压系统在汽车中的应用越来越广泛。
汽车液压缸作为液压系统的重要组成部分，承担着汽车悬挂、转向、刹车等关键功能。
为确保汽车液压缸的性能达到设计要求，并保证汽车的安全性和可靠性，在制造过程中需要进行性能测试和实验验证。
汽车液压缸的性能测试是指通过实验和测量的方式，对液压缸的关键性能参数进行检测和评估的过程。
液压缸的性能测试主要包括以下几个方面：工作压力测试、载荷测试、位移测试、密封性能测试以及耐久性测试。
首先是工作压力测试。
液压缸的工作压力是指液压系统传递给液压缸的压力大小。
工作压力的测试通过给液压系统施加一定压力，并对液压缸的工作情况进行观察和记录。
测试过程中需要注意液压系统的工作稳定性、压力波动情况以及液压缸承受压力的能力。
其次是载荷测试。
液压缸在汽车悬挂、转向、刹车等场景中需要承受不同大小的载荷。
通过载荷测试，可以评估液压缸在不同负载条件下的工作性能。
测试时需要通过加载装置施加一定的载荷，并记录液压缸在不同载荷下的工作状态和响应性能。
第三是位移测试。
液压缸的位移是指液压缸活塞在工作过程中的位移量。
通过位移测试，可以评估液压缸的行程控制性能。
测试时需要采用位移传感器等装置，对液压缸的位移进行测量，并记录液压缸在不同位移条件下的工作性能。
密封性能测试是评估液压缸密封性能的重要测试内容。
密封性能的好坏直接影响液压缸的工作稳定性和可靠性。
通过密封性能测试，可以评估液压缸的密封性能以及密封元件的使用寿命。
测试时需要将液压缸置于一定压力下，并观察是否有泄漏现象，并记录测试结果。
最后是耐久性测试。
液压缸需要在长时间运行的情况下保持稳定的工作性能。
通过耐久性测试，可以模拟液压缸在长时间高频率工作条件下的使用情况。
测试时需要将液压缸进行连续工作，并观察记录其工作稳定性、磨损情况以及其他可能的问题。
在进行汽车液压缸性能测试的过程中，需要注意以下几个方面。
首先是测试环境的控制，确保测试环境符合实际工作条件，避免因环境因素对测试结果产生影响。

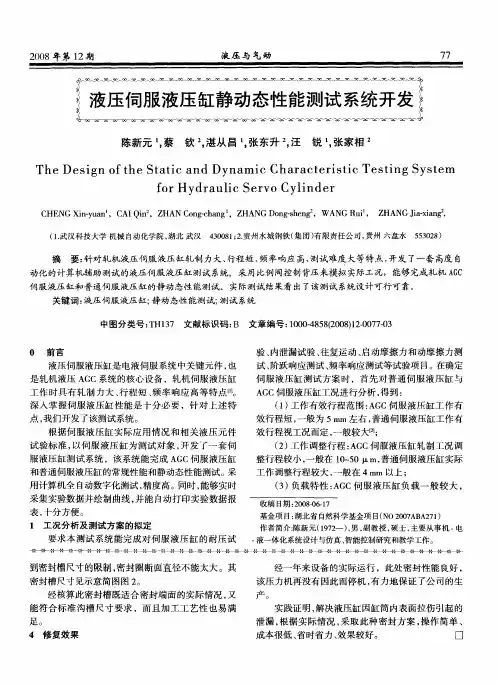

液压缸综合性能测试系统设计作者：xxxx 指导老师：xxxxxxx大学工学院 11机制xx班合肥 23000下载须知：本文档是独立自主完成的毕业设计，只可用于学习交流，不可用于商业活动。
另外：有需要电子档的同学可以加我2353118036，我保留着毕设的全套资料，旨在互相帮助，共同进步，建设社会主义和谐社会。

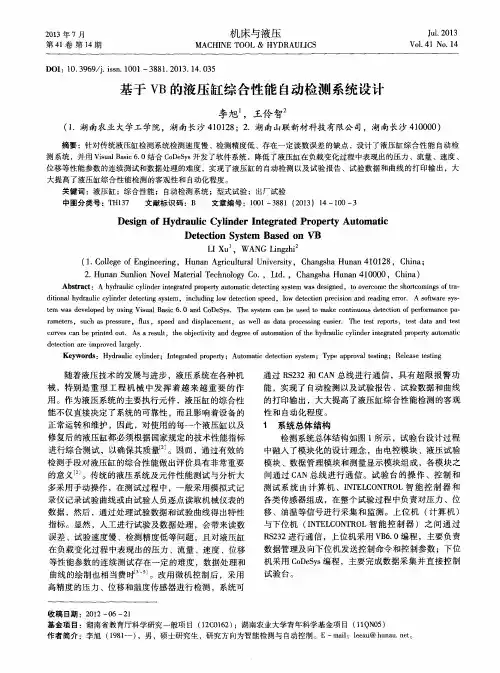

摘要：液压缸在整个液压系统中充当执行元件，起着尤为重要的作用，因此它的综合性能非常重要。
液压试验台是对液压元件检测的最佳设备，能够对液压缸及其他液压元件做出全方位的测量。
此次毕业设计的主要内容就是设计一个简单的实验测试系统，对它工作方式、组成成分等做出分析设计。
本文对液压缸综合性能测试系统进行设计，液压缸的综合性能直接反应整个液压系统工况，因此对液压缸综合性能的测试是十分必要。
于是，在达到国家标准的前提下，进行液压缸的出厂实验，即试运行实验、启动压力特性实验、耐压实验、泄漏实验以及负载效率实验，将其实验结果整理分析，通过所学的液压回路，运用必要的元件组合成一个完整的液压缸综合性能测试系统液压回路。
主要对测试系统的控制装置以及加载装置进行详细的介绍。
关键词：液压缸综合性能测试系统1 绪论1.1 课题背景随着现在工业化步伐的加快，传统的液压传动和装置已经满足不了产品的需求，高性能液压元件和系统越来越重要。
因此，液压传动与控制领域的研究与设计越来越深入，为了满足产品的不同种需求，新型液压系统与元件也就得到了高度的重视。
液压缸综合性能的测试在液压领域有着十分重要的地位，在进行测试时，主要是对有关物理量进行直接或间接的测量，因此先进的测量仪器以及实用的测量系统能在很大程度上改进液压缸综合性能测试技术，当然这一切都要迎合国家标准和行业标准。
1.2 液压缸综合性能测试系统研究现状存在的问题有：（1）不能实现简单自动的机械型检测而且数据及结果不清晰；（2）达不到国家标准和行业标准，不能进行如耐压试验、负载效率实验等一些液压缸重要性能测试；（3）现在的测试系统存在不稳定不安全性对一些实验仪器会有损害，如实验时压力控制不好，温度控制不好；（4）现在的测试设备太落后，没有计算机的控制系统，压力、油温和液位等不能够准确实时的反馈，组合不成一个闭环控制系统；（5）现在的测试系统太过于复杂，检测人员的工作过于繁琐，对人才资源过于浪费。
由此可得，现在的测试系统过于落后，测试结果不准确不能达到要求，而且实验不够全面，实验过程不安全，而且不能实现简单自动化的测试。
1.3 课题目的本论文的主要宗旨在于通过自己的实验和理论分析设计出一个实用型的液压缸综合性能测试系统。
首先，必须在符合国家规定和行业规定的前提下，对液压缸进行试运行实验、启动压力特性实验、耐压实验、泄露实验以及负载效率实验。
其次，对测试得出的数据和现象要准确，能够反应出液压缸的性能，最后测试系统实验过程必须有操作简单、安全性高的特点。
综合上述要求设计出由PLC控制系统、动力源和液压缸综合性能实验台组成的液压缸综合性能测试系统。
2 液压缸综合性能2.1 液压缸的综合性能实验的规定液压缸的分类，①按照结构特点不同分为：活塞式液压缸、柱塞式液压缸、摆动式液压缸。
②按照作用方式不同分为：单作液压缸、和双作用液压缸。
国标GB/T 15622-2005 对液压缸综合性能实验的项目、实验方法、实验要求做出了详细的规定，主要分为型式试验和出厂实验。
2.2 液压缸综合性能实验液压缸的型式试验主要是为了全面的理解液压缸的结构和确定产品有没有定型包括它的完整性、工作性能和耐久性。
而液压缸的出厂实验则是真正的体现了液压缸的综合性能，也就是在生产设计中所重视的。
液压缸综合性能实验项目、试验方法和实验要求如表13 综合性能实验及回路3.1 试运行试验在进行每个实验之前一定要先做一个试运行试验，因为试运行试验是接下来每个实验能够顺利进行的前提。
实验分析：在调整试验系统压力的时候，溢流阀无非是最好的选择，其作用就是让液压缸能够在完全无负载的情况下顺利启动，查液压缸的参数确定全行程的时候往复运动所规定的次数，将液压缸里面的空气完全排除，处于一个近真空的状态，观察是否有什么异常情况。
基本回路图如图1所示3.2 起动压力特性实验实验分析：按照起动压力特性试验的基本要求，当试运转实验结束后，液压缸不受任何外力的作用即空载时，使得液压缸无杆空腔压力渐渐上升，一直到液压缸顺利启动，观察压力表，记录被测缸工作腔活塞在启动时所受到的压力，即为实验所需的最低启动压力。
这里是通过调节比例调速阀来使得液压缸无杆腔所受压力改变，其过程不复杂而且实用。
实验原理：这里主要的是根据比例调速阀的流量不会因为出口压力的变化而变化，从而实验数据更加有效的特点设计的。
先就得确定比例调速阀的信号，当比例调速阀接收信号后，油管内有流量小的液压油流入液压缸无杆腔，设定时间，使液压油不断的流入无杆腔，随之液压油的增多，液压缸无杆腔所受的压力也不段的上升，当上升到能够使活塞杆伸出，即液压缸无杆腔所受压力大于被试缸活塞摩擦力等阻力，直至活塞杆接近开关时，立即停止该项试验。
实验的过程中的所需的数据是液压缸无杆腔所受压力，由压力传感器显示，通过分析选取该过程中的最大压力即为被试缸的启动压力。
基本回路图如图2所示3.3 泄漏实验液压缸泄露主要有两种泄露方式，分别是内泄漏和外泄露。
液压缸的泄漏现象能够直接影响液压缸的工作性能的好坏，因此进行液压缸泄露实验时一定要谨慎，在进行液压缸泄露实验之前一定要检测以下项目（1）液压缸在正常的工况下，各运动元件是否存在运动缓慢和爬行现象；（2）实验结束过后，仔细检查各个密封处是否出现泄漏；（3）仔细检查没有节流的部件有没有泄漏；（4）如果液压缸存在焊缝，实验结束过后观察焊缝是否泄漏。
通过查资料得知，外泄露实验比较简便，只需要额外增加系统负载就可以，这里不做过度的研究。
而现有的液压缸内泄漏量的测式方式主要有2种。
一种方法是直接测量，对被试缸无杆腔施加额定压力，加载缸锁紧，使被试缸实现保压，使用密度仪测量出油口流出的油量。
这种方法的泄漏量包含了加载缸的泄露量和液压缸的泄露量，所得测量结果误差大，不可取。
另一种方法是间接法测量，也就是本实验的原理，具体操作如下：首先锁紧被试缸无杆腔油路，使用加载缸对被试缸加载，由于受到加载缸的作用被试缸无杆腔压力增大，从而使得该腔内液压油从活塞和内缸体泄漏至有杆腔，被试缸活塞则向无杆腔端移动微小位移，通过测量该位移量即可计算出泄漏量。
液压缸的泄漏量采用全新的测量方法，利用密度仪更精确的测量液压缸的泄漏量。
基本回路如图3所示3.4.耐压实验由于液压缸的种类很多，每种液压缸的额定压力也不同，在进行耐压试验时工控机的加载力不能统一，因此本实验需要用到电液比例溢流阀使工控机能够远程调节对被试液压缸的加载压力，并且在加载缸回油路上装上单向阀实现对不同类型液压缸加载。
耐压试验的具体操作是在被试液压缸无杆腔端施加1.5倍的额定压力，保压时间要达到两分钟。
基本回路如图4所示3.5负载效率实验同耐压试验一样由于液压缸的种类比较多，需要通过工控机来控制。
负载效率实验的具体操作是使用工控机对比例溢流阀进行缓慢的加载，使得被试液压缸在规定的压力下运行，这里使用压力传感器测量并记录被试液压缸无杆腔压力p，用力传感器测量并记录负载力F，实验之前确定好被试液压缸最大直径，通η便可计算出无杆腔面积A。
过工控机程序中定义负载效率公式%F100/⨯=pA我们知道负载效率在液压缸的综合性能中起着尤为重要的作用，它直接反应了液压缸质量的优劣，因此进行该实验时要特别的仔细。
基本回路如图5所示3.6 总回路设计通过分析上面五个试验回路图可以得到以下总回路图如图6所示S1-油温传感器 S2-液位继电器 SP1.SP2-压力传感器 L1.L3-压力表 P1-电机 P2-油泵P3-冷却器 C1-被试缸 C2-加载缸 X1.X2-单向阀 D1-三位四通电磁换向阀 D2-三位四通电磁换向阀 J-截止阀 Y1.Y2-比例溢流阀 Y3-比例调速阀 Y4-直动式溢流阀工作原理：在进行试运行实验时，溢流阀使得系统压力恒定，液压缸能够在完全无负载的情况下启动；在进行启动压力特性实验时，比例调速阀使得液压缸无杆腔所受的压力均匀上升，从而使得活塞杆能够伸出；在进行泄露实验时使用截止阀将被试缸无杆腔锁紧，从而使加载缸直接对被试缸加载，被试缸无杆腔压力增大，使得被试缸活塞位移；在进行耐压实验时，电液比例溢流阀使工控机能够远程调节对被试液压缸的加载压力，并且在加载缸回油路上装上单向阀实现对不同类型液压缸加载；在进行负载效率试验时，工控机对比例溢流阀进行缓慢的加载，使得被试液压缸在规定的压力下运行。
4 PLC 控制系统4.1 PLC控制系统的优点①使得整个系统抗干扰能力强；②在操作上面，安全可靠性高；③硬件的安装和接线比较简单；④在各种系统中能够灵活的运用。
4.2 选型（1）第一要从PLC的性能方面考虑，不同的PLC工作的方式不同，最基本的是了解PLC的计算速度、储存量等，如果有特殊情况就得看PLC能不能执行任务；（2第二方面是PLC 的价格，不同厂家所生产的 PLC 在价格上存在很大的差异，有些 PLC功能和质量相当、输入点和输出点数也差不多，可是它们的价格却相差很多。
所以在选择PLC时，除了要能完成控制任务还要考虑经济因素以及PLC控制的稳定性。
综合以上的选择西门子公司的S7-200系列的PLC产品CPU226N.4.3 I/O地址的分配4.4 控制程序设计这里选择顺序功能图的设计方法，这里是将一个实验分成几个控制动作，并且按照先后顺序来完成。
操作如下每个实验都设计相应的程序从而使得PLC控制系统能够更加的全面的控制整个系统，使得测试人员更加简单轻松的进行实验操作。
5 液压缸试验台设计5.1 技术参数①最大公称压力16Mpa②测试实验时的油温是46℃-54℃。
③选定液压缸最大缸径为200mm④各类仪表测量精度等级不低于B级(1)技术参数计算液压系统元件设计压力由于技术参数规定最大被试缸的公称压力为 16MPa，则液压系统在工作时的最高压力为 16×1.5=24MPa，考虑到过载，各个液压元件设计压力为 24×1.25=30MPa；（2）液压系统最大流量由于技术参数规定最大缸径为 2000mm ，取液压缸最大的运动速度来计算，最大流量为4/106026v D Q π-⨯=计算得出最大流量在100-120(L/min)之间其中 Q=流量，单位是L/min ；D=被试缸径，单位是mm ；V=被试缸液压缸活塞杆速度，单位是mm/s 。
(3)液压泵参数由于液压系统的最大压力为24Mpa ，最大流量为100-120(L/min)根据n V Q ⨯=（Q 为泵的流量，V 为泵的排量， N 为额定转速）通过查资料可以选择64YCY14-1B 型斜盘式轴向柱塞泵。
