电脑主机板的工作原理介绍

主板工作原理
主板是计算机系统的核心组成部分之一，它负责连接和管理各种硬件设备，并通过电路和芯片的协作实现数据的传输和处理。

主板在计算机系统中扮演着桥梁的角色，将中央处理器（CPU）、内存、扩展卡和各种输入输出设备连接在一起。

主板的工作原理可以分为三个方面：
1. 提供电源和供电管理：主板上有一组电源插座，用于将电源的直流电输入到各个组件中。

主板还负责供电管理，通过电源管理芯片对电源进行调节和管理，确保各个硬件设备能够正常工作。

2. 数据传输和处理：主板上的芯片组（Chipset）起到重要作用，它由北桥和南桥组成。

北桥连接中央处理器和高速设备，负责处理高速数据传输，例如连接显卡和内存。

南桥则连接低速设备，例如硬盘、USB和网络接口等，它负责处理低速数
据传输和设备管理。

主板还通过总线将不同的芯片和设备连接起来，实现数据的传输和交换。

3. 硬件设备扩展：主板上通常有多个扩展插槽，用于安装扩展卡，例如显卡、声卡和网卡等。

这些扩展卡能够增加计算机的功能和性能。

主板通过与扩展卡的连接，使其能够与其他硬件设备进行数据交流和协作。

总体来说，主板通过提供电源和供电管理、数据传输和处理以及硬件设备扩展等功能，实现计算机系统各个硬件组件之间的协作和数据传输，是计算机系统的重要组成部分。

主板开机工作原理
主板开机工作原理是指在计算机电源通电之后，主板负责对各种硬件设备进行初始化和配置，以确保计算机能够正常启动和运行。

主板开机工作原理可以简单地分为以下几个步骤：
1. 电源供电：计算机电源接通后，主板首先会接收到来自电源的电源信号，以提供电能给各个硬件设备。

2. 芯片组初始化：主板上的芯片组负责控制和协调各个硬件设备的工作，包括处理器、内存、硬盘、显卡等。

在开机时，芯片组会接收到电源供电后的信号，并对各个硬件设备进行初始化，以确保它们能够正常工作。

3. 启动BIOS：BIOS（基本输入输出系统）是主板上的一个固件，负责初始化计算机硬件设备，并提供一些基本的输入输出功能。

在开机时，芯片组会启动BIOS，并将硬件设备的相关
信息加载到内存中。

4. POST自检：在BIOS启动之后，计算机会进行一项称为“开
机自检”（POST，Power On Self-Test）的过程。

在这个过程中，计算机会逐个检测各个硬件设备是否工作正常，以及它们的配置情况。

如果发现硬件故障或配置错误，计算机会发出警告音或显示错误信息。

5. 启动引导程序：当硬件设备通过自检之后，计算机会加载操
作系统的引导程序。

这个引导程序会从硬盘或其他存储设备中读取操作系统的文件，并将控制权转交给操作系统来完成后续的启动过程。

总的来说，主板开机工作的原理就是通过电源供电，初始化芯片组和其他硬件设备，启动BIOS和引导程序，最终将控制权转交给操作系统，从而实现计算机的正常启动和运行。

电脑主板工作原理电脑主板工作原理3、3V的供电，同时CMOS电路的实时时钟震荡器产生32、768Khz的正弦波供给开机电路与CMOS电路，此时开机电路的工作条件得到了供电和时钟，随时随地可以接受开机键的触发了。

当有人按动了开机键时，开机键上通过电阻来自SB5V-SB3、3V的高电平会产生0-1跳变，也就是“↑”上升沿的出现，使开机电路的核心受到触发，从而输出有效电平控制执行级元器件导通将ATX电源14脚由SB5V产生的5V高电平对地泻放，由此ATX电源内部的开关电源不再被控制，开始了工作，输出各项供电电流送到主板上。

上述步骤可以参阅图A，此过程即主板加电过程。

如上图所示，主板的供电系统第一个加电环节就OK了。

重点测试点为：①CMOS跳线电压，正常为3V。

②32、768Khz晶振两脚间电压0、2V。

③开机键有无高电平。

④开机键高电平可否跳变。

⑤ATX电源14脚电压。

⑥ATX电源14脚外围元件好坏。

⑦开机键到控制核心的信号通路。

⑧核心到ATX 电源14脚外围元件控制信号通路。

⑨核心损坏。

其次，主板上的DC-DC直流转换电路将ATX电源提供的5V,3、3V,12V静态直流转换成CPU，BQ，NQ，DIMM所需要的动态直流，具体过程见CPU，BQ，NQ，DIMM等直流转换电路工作原理。

于是主板上的各个硬件得到了工作所需的第一个条件，供电。

与此同时，主板上的CLKSYS时钟系统也得到了来自供电系统的正常供电，其内部的震荡器开始震荡，产生了14、318Mhz的方波CLK信号送给系统时钟电路的控制器，而后芯片收到ATX电源8脚PG信号触发，控制器在频率跳线或者CMOS 软设置的指引下输出调节后的14、318MhzCLK信号给内部的各个分频器，经不同倍频调节，各分频器输出各个硬件所需要的各种频率的CLK到达各个硬件的CLK 信号输入端。

见图B至此，主板上的各大硬件又得到了第二个工作条件，CLK信号。

NQ内的复位控制芯片也收到了来自ATX电源8脚的PG信号触发，瞬间开始工作，只是工作一瞬间，输出一个3V以内的0-1-0跳变电压，即RST#，此信号经外围执行电路转换成两路再输出，一路正向0-1-0跳变电压的叫做PCIRST#送给周边设备，包括BQ，AGP，PCI等等，另一路反向的1-0-1跳变电压的叫做IDERST#送给IDE接口，负责硬盘的复位控制。

主板的工作原理
主板是计算机的重要组成部分，它承载着各种硬件设备的连接和通信任务，以及数据传输和控制的功能。

主板的主要工作原理可以概括如下：
1. 电源管理：主板通过电源接口与电源连接，负责管理和分配电源供应给各个硬件设备。

2. 中央处理器（CPU）的控制：主板通过CPU插槽与CPU连接，提供必要的电源和信号，控制CPU运行和指令的执行。

3. 内存管理：主板上的内存插槽用于插入内存模块，主板通过控制和管理内存模块，完成对数据的读写操作。

4. 总线管理：主板通过各种总线接口，如PCI、PCIe等，连接显卡、声卡、网卡等扩展设备，实现数据传输和设备间的通信。

5. 数据输入输出：主板通过各种接口，如USB、HDMI、VGA等，连接键盘、鼠标、显示器等外部设备，实现与用户的交互和数据的输入输出。

6. BIOS（基本输入输出系统）管理：主板上的BIOS芯片负责启动计算机时进行硬件自检和初始化，加载操作系统等重要任务。

7. 温度和电压监测：主板上的传感器负责监测系统中各个硬件
设备的温度和电压，并通过主板上的管理芯片提供保护机制和报警功能。

8. 扩展性和兼容性：主板需要具备良好的扩展性和兼容性，能够支持多种硬件设备的连接和使用，以适应不同用户的需求。

总之，主板作为计算机的核心部件，承担着硬件设备的连接和控制任务，保证计算机各个组件之间的正常通信和协作，是计算机系统正常运行的基础。

主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。

主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。

1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。

一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。

电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。

2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。

主板的时钟电路通常由晶体振荡器和时钟发生器组成。

晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。

3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。

CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。

前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。

4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。

显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。

图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。

5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。

电脑的主板工作原理
电脑主板是电子计算机的核心部件，其工作原理涉及到电路设计、信号传输和数据处理等多个方面。

下面将分别介绍它们的工作原理。

1. 电路设计：主板上的电路设计是为了提供各个组件之间的电气连接和数据传输。

主板上通常包括中央处理器(CPU)插槽、
内存插槽、扩展插槽、硬盘接口和电源接口等。

每个插槽和接口都有特定的电路设计，以满足相应组件的工作需求。

2. 信号传输：主板上的信号传输是指不同组件之间的数据和信号传递。

主板上通过导线、电路板线路和连接头等方式，将不同组件之间的信号传输进行连接。

例如，CPU与内存之间的
数据传输需要通过主板上的数据线路进行。

3. 数据处理：主板上的电路设计和信号传输主要是为了实现数据处理。

数据处理主要是由CPU来完成的，它负责对输入的
数据进行处理和运算，然后将结果传输到其他组件上。

主板上的其他组件，如显卡、声卡和网卡等，也会参与到数据处理中。

总之，电脑主板的工作原理是通过电路设计实现各个组件之间的电气连接和信号传输，然后利用CPU进行数据处理和运算。

这样，各个组件之间的协作和配合，才能使电脑系统正常工作。

电脑主机板的工作原理介绍电脑主机板的工作原理介绍电脑主机板的工作原理介绍1.1电脑主机板的组成目前ATX型主机板的结构组成基本相似，主板上的元器件主要有：CPU插座，内存插槽，总线扩展槽，芯片组，软、硬盘接口，外设接口，电源接口,CMOS电池,BIOS芯片等，如下图：1是整合音效芯片，2是I/O控制芯片，3是光驱音源插座，4是外接音源辅助插座，5是SP DIF插座，6是USB插头，7是机箱被开启接头，8是PCI插槽，9是AGP4X插槽，10是机箱前端通用USB接口，11是BIOS，12是机箱面板接头，13是南桥芯片，14是IDE1插口，15是IDE2插口，16是电源指示灯接头，17是清除CMOS记忆跳线，18是风扇电源插座，19是电池，20是软驱插座，21是ATX电源插座，22是内存插槽，23是风扇电源插座，24是北桥芯片，25是CPU风扇支架，26是CPU 插座，27是12VATX电源插座，28是第二组音源插座，29是PS/2键盘及鼠标插座，30是USB插座，31是并串口，32是游戏控制器及音源插座，33是SUP_CEN插座。

1.2电脑主机板芯片组介绍1.2.1目前主机板芯片厂家主要有:intel,VIA,SIS,nvidia,Ati等.电脑主机板常见的芯片有:intel北桥系列有: intel82810E; intel82815 EP; intel82845; intel82845D; intel82845E; in tel82845G; intel82865PE; intel875P; intel915 P; intel925P; intel955.Intel南桥系列有Intel82801BA；Intel82801 AA；Intel82801DB；Intel82801EB；Intel82801 FR；IntelICH7R等。

VIA北桥系列有:P4M266;PM800;PT890;PT 890PRO;PT894;PT894pro;KT133;KT600;KM4 00A;k8t890;KT890pro等。

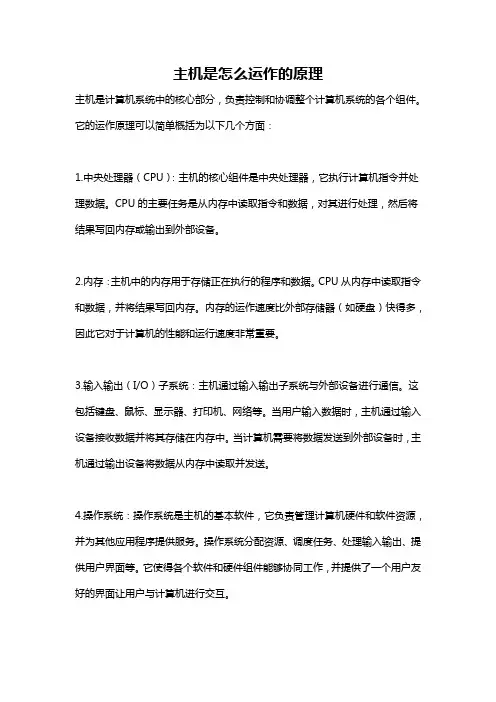

主机是怎么运作的原理主机是计算机系统中的核心部分，负责控制和协调整个计算机系统的各个组件。

它的运作原理可以简单概括为以下几个方面：1.中央处理器（CPU）：主机的核心组件是中央处理器，它执行计算机指令并处理数据。

CPU的主要任务是从内存中读取指令和数据，对其进行处理，然后将结果写回内存或输出到外部设备。

2.内存：主机中的内存用于存储正在执行的程序和数据。

CPU从内存中读取指令和数据，并将结果写回内存。

内存的运作速度比外部存储器（如硬盘）快得多，因此它对于计算机的性能和运行速度非常重要。

3.输入输出（I/O）子系统：主机通过输入输出子系统与外部设备进行通信。

这包括键盘、鼠标、显示器、打印机、网络等。

当用户输入数据时，主机通过输入设备接收数据并将其存储在内存中。

当计算机需要将数据发送到外部设备时，主机通过输出设备将数据从内存中读取并发送。

4.操作系统：操作系统是主机的基本软件，它负责管理计算机硬件和软件资源，并为其他应用程序提供服务。

操作系统分配资源、调度任务、处理输入输出、提供用户界面等。

它使得各个软件和硬件组件能够协同工作，并提供了一个用户友好的界面让用户与计算机进行交互。

5.总线系统：总线是数据在各个组件之间传输的通道。

主机的各个组件（CPU、内存、输入输出设备等）通过总线连接在一起，可以在它们之间传输指令、数据和控制信息。

总线的类型和速度对计算机的性能有一定影响。

总的来说，主机的运作原理就是CPU通过读取内存中的指令和数据，并对其进行处理，然后将结果写回内存或输出到外部设备。

操作系统协调各个硬件和软件资源的工作，使得计算机能够正常运行和完成各种任务。

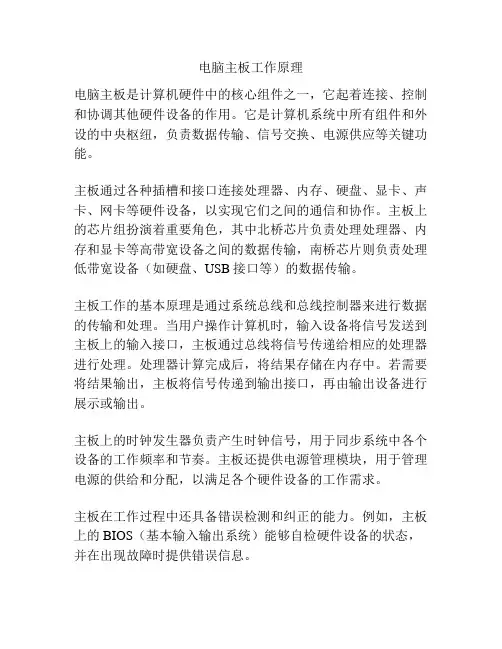

电脑主板工作原理
电脑主板是计算机硬件中的核心组件之一，它起着连接、控制和协调其他硬件设备的作用。

它是计算机系统中所有组件和外设的中央枢纽，负责数据传输、信号交换、电源供应等关键功能。

主板通过各种插槽和接口连接处理器、内存、硬盘、显卡、声卡、网卡等硬件设备，以实现它们之间的通信和协作。

主板上的芯片组扮演着重要角色，其中北桥芯片负责处理处理器、内存和显卡等高带宽设备之间的数据传输，南桥芯片则负责处理低带宽设备（如硬盘、USB接口等）的数据传输。

主板工作的基本原理是通过系统总线和总线控制器来进行数据的传输和处理。

当用户操作计算机时，输入设备将信号发送到主板上的输入接口，主板通过总线将信号传递给相应的处理器进行处理。

处理器计算完成后，将结果存储在内存中。

若需要将结果输出，主板将信号传递到输出接口，再由输出设备进行展示或输出。

主板上的时钟发生器负责产生时钟信号，用于同步系统中各个设备的工作频率和节奏。

主板还提供电源管理模块，用于管理电源的供给和分配，以满足各个硬件设备的工作需求。

主板在工作过程中还具备错误检测和纠正的能力。

例如，主板上的BIOS（基本输入输出系统）能够自检硬件设备的状态，并在出现故障时提供错误信息。

总之，电脑主板通过连接、控制和协调各个硬件设备的工作，实现了计算机系统的正常运行。

它起着枢纽作用，是其他硬件设备安装和协同工作的基础，保证了计算机的高效运行。

电脑的主板工作原理
电脑的主板是计算机系统的核心组件之一，它起到连接和传输数据的作用。

主板是一个大型的电路板，上面布满了各种电子元件和连接器。

它承载了CPU（中央处理器）、内存、显卡、硬盘、光驱等关键组件，并通过各种总线和接口将它们连接在一起。

主板的工作原理如下：
1. 电源供电：主板会自动识别电源，并将电源供电的能量分配给各个组件。

这样才能保证电脑的正常运行。

2. 总线数据传输：主板上的各个组件通过总线进行数据传输。

总线是一种并行通信的方式，它可以同时传输多个位的数据。

主板上通常有多个总线，如前端总线（FSB）、PCI总线、PCIe总线等。

3. CPU控制：主板上的CPU插槽用于连接和支持CPU。

CPU
是计算机的大脑，它通过主板与其他组件进行通信和控制。

主板上的芯片组负责与CPU之间的通信，并将CPU产生的指令
和数据传输到其他组件。

4. 内存管理：主板上的内存插槽用于安装内存模块。

内存是计算机存储数据的地方，它能够提供快速的数据读写速度。

主板上的芯片组负责管理内存，包括数据的读取、写入和刷新等操作。

5. I/O接口：主板上还包含了各种输入输出（I/O）接口，用于
连接外部设备，如显示器、键盘、鼠标、打印机等。

这些接口
提供了数据和信号的传输通道，使得计算机能够与外部设备进行交互。

总之，主板起到了连接和管理计算机各个组件的作用，它负责数据传输、电源供应和控制等重要任务。

只有主板正常工作，计算机才能够正常运行。
