汽车电脑板的工作原理及检修方法

汽车电脑板的工作原理及检测与维修方案汽车电脑是根据预定程序自动地对各种的输入信号举行处理，然后输出信号给执行器，从而控制汽车运行的设备。

汽车电脑的分类目前汽车电脑已经得到了广泛的应用，例如车身电脑、发动机电脑、变速器电脑以及ABS电脑等。

虽然不同车型上配置的电脑数量和类型不尽相同，但总的进展趋势是用一台主电脑处理大多数传感器的输入信号，用一些较小的电子控制单元控制其他系统。

汽车电脑的构成汽车电脑的主要部分是，单片机是一块集成了微处理器(CPU)、存储器以及输入和输出接口的板。

微处理器是单片机的核心部件，微处理器将输入模拟信号转化为数字信号，并按照存储的参考数据举行对照处理，计算出输出值，输出信号经过功率放大后控制执行器，例如喷油器和等。

随着单片机计算能力和内存容量越来越大，汽车电脑的功能也越来越多。

汽车电脑的工作过程(1)信号过滤和放大输入电路接收传感器和其他装置的输入信号，并对信号举行过滤和放大。

输入信号放大的目的是使信号增强到汽车电脑可以识别的程度，某些传感器，例如氧传感器，产生一个小于1V的低信号，只能产生微小的，这样的信号送入电脑内的微处理器之前必需放大，这个放大作用由电脑中输入芯片中的放大电路来完成。

(2)模数(A/D)转换因为无数传感器产生的是模拟信号，而微处理器处理的是数字信号，所以必需把模拟信号转换为数字信号，这项工作由电脑输入芯片中的模数转换器完成。

模数转换器以固定的时光间隔不断对传感器的模拟输入信号举行扫描，并对模拟信号给予固定的数值，然后将这个固定值转换成二进制码。

在一些汽车电脑中，输入处理芯片和微处理器制成一体。

(3)微处理器将已经预处理过的信号举行运算，并将处理后的数据送至输出电路。

输出电路将数字信号放大，有些还要还原为模拟信号，以第1页共4页。

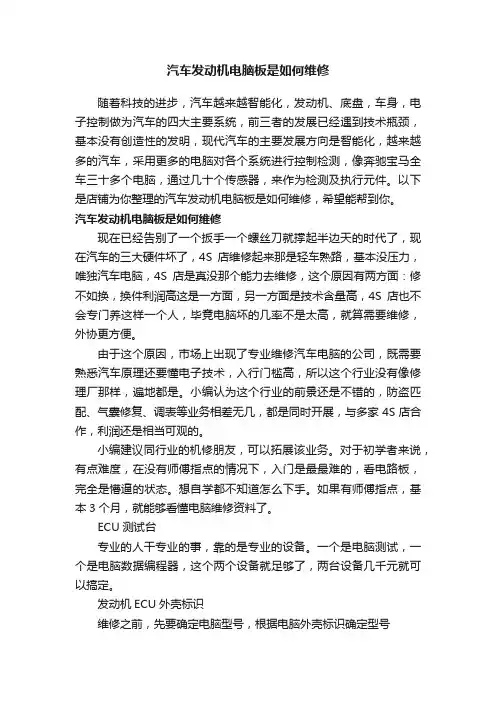

汽车发动机电脑板是如何维修随着科技的进步，汽车越来越智能化，发动机、底盘，车身，电子控制做为汽车的四大主要系统，前三者的发展已经遇到技术瓶颈，基本没有创造性的发明，现代汽车的主要发展方向是智能化，越来越多的汽车，采用更多的电脑对各个系统进行控制检测，像奔驰宝马全车三十多个电脑，通过几十个传感器，来作为检测及执行元件。

以下是店铺为你整理的汽车发动机电脑板是如何维修，希望能帮到你。

汽车发动机电脑板是如何维修现在已经告别了一个扳手一个螺丝刀就撑起半边天的时代了，现在汽车的三大硬件坏了，4S店维修起来那是轻车熟路，基本没压力，唯独汽车电脑，4S店是真没那个能力去维修，这个原因有两方面：修不如换，换件利润高这是一方面，另一方面是技术含量高，4S店也不会专门养这样一个人，毕竟电脑坏的几率不是太高，就算需要维修，外协更方便。

由于这个原因，市场上出现了专业维修汽车电脑的公司，既需要熟悉汽车原理还要懂电子技术，入行门槛高，所以这个行业没有像修理厂那样，遍地都是。

小编认为这个行业的前景还是不错的，防盗匹配、气囊修复、调表等业务相差无几，都是同时开展，与多家4S店合作，利润还是相当可观的。

小编建议同行业的机修朋友，可以拓展该业务。

对于初学者来说，有点难度，在没有师傅指点的情况下，入门是最最难的，看电路板，完全是懵逼的状态。

想自学都不知道怎么下手。

如果有师傅指点，基本3个月，就能够看懂电脑维修资料了。

ECU测试台专业的人干专业的事，靠的是专业的设备。

一个是电脑测试，一个是电脑数据编程器，这个两个设备就足够了，两台设备几千元就可以搞定。

发动机ECU外壳标识维修之前，先要确定电脑型号，根据电脑外壳标识确定型号再了解电脑内部电路图，这一步对于经验丰富的维修人员，已经不需要看了。

电脑版都不需要通电测试，维修人员只需告诉他发动机哪里不工作了，他们就能找到故障所在。

举个例子，发动机不喷油了，那么只需要找到喷油器驱动电路图。

EGR阀出现故障，只需要检测电磁阀驱动电路。

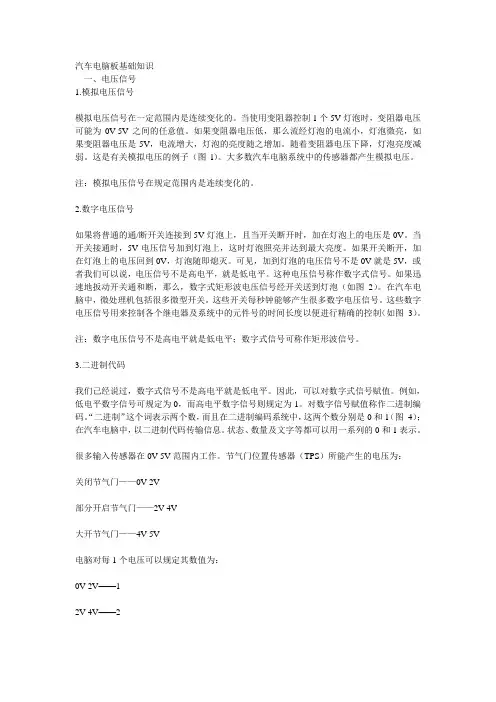

汽车电脑板基础知识一、电压信号1.模拟电压信号模拟电压信号在一定范围内是连续变化的。

当使用变阻器控制1个5V灯泡时，变阻器电压可能为0V-5V之间的任意值。

如果变阻器电压低，那么流经灯泡的电流小，灯泡微亮，如果变阻器电压是5V，电流增大，灯泡的亮度随之增加。

随着变阻器电压下降，灯泡亮度减弱。

这是有关模拟电压的例子（图l）。

大多数汽车电脑系统中的传感器都产生模拟电压。

注：模拟电压信号在规定范围内是连续变化的。

2.数字电压信号如果将普通的通/断开关连接到5V灯泡上，且当开关断开时，加在灯泡上的电压是0V。

当开关接通时，5V电压信号加到灯泡上，这时灯泡照亮并达到最大亮度。

如果开关断开，加在灯泡上的电压回到0V，灯泡随即熄灭。

可见，加到灯泡的电压信号不是0V就是5V，或者我们可以说，电压信号不是高电平，就是低电平。

这种电压信号称作数字式信号。

如果迅速地扳动开关通和断，那么，数字式矩形波电压信号经开关送到灯泡（如图2）。

在汽车电脑中，微处理机包括很多微型开关。

这些开关每秒钟能够产生很多数字电压信号。

这些数字电压信号用来控制各个继电器及系统中的元件号的时间长度以便进行精确的控制（如图3）。

注：数字电压信号不是高电平就是低电平；数字式信号可称作矩形波信号。

3.二进制代码我们己经说过，数字式信号不是高电平就是低电平。

因此，可以对数字式信号赋值。

例如，低电平数字信号可规定为0，而高电平数字信号则规定为1。

对数字信号赋值称作二进制编码。

“二进制”这个词表示两个数，而且在二进制编码系统中，这两个数分别是0和1（图4）；在汽车电脑中，以二进制代码传输信息。

状态、数量及文字等都可以用一系列的0和1表示。

很多输入传感器在0V-5V范围内工作。

节气门位置传感器（TPS）所能产生的电压为：关闭节气门——0V-2V部分开启节气门——2V-4V大开节气门——4V-5V电脑对每1个电压可以规定其数值为：0V-2V——12V-4V——24V-5V——3注：二进制代码是对数字式信号的数值贴合。

汽车电脑板的原理与维修
汽车电脑板是指车辆上的电子控制单元(ECU)，它负责管理和控制车辆的各个系统，包括发动机、变速器、制动系统、车身稳定系统等。

其原理和维修如下：
原理：
1. 传感器采集：车辆上装有多个传感器，如气流传感器、氧气传感器、转速传感器等，它们负责采集车辆各个部件的工作状态和性能参数。

2. 数据处理和控制：ECU接收传感器采集的数据，并进行处理、分析和判断，然后根据处理结果发送相应的控制指令给车辆的执行部件。

3. 实时监测和调整：车辆运行时，ECU会不断监测各个系统和部件的工作状态，并根据需要进行实时调整，以保证车辆的性能和安全。

维修：
1. 诊断工具：维修车辆电脑板需要使用专业的诊断工具，主要是连接到车辆的诊断接口上，可以读取和清除故障码，进行参数调整等。

2. 故障排查：如果车辆出现故障，首先使用诊断工具读取故障码，然后根据故障码对应的故障描述进行排查，找出故障的具体原因。

3. 零部件更换：根据故障的具体原因，可以进行相关零部件的更换或修复，例
如更换传感器、调整线路连接等。

4. 软件更新：有些故障可能是由于ECU软件的问题，此时可以通过升级或更新ECU的软件来解决。

需要注意的是，维修车辆电脑板需要专业的技能和经验，建议找到经验丰富、熟悉品牌的汽车维修技师进行维修。

另外，在维修前应注意安全，确保车辆熄火，断开电源，并遵循相关操作规程。

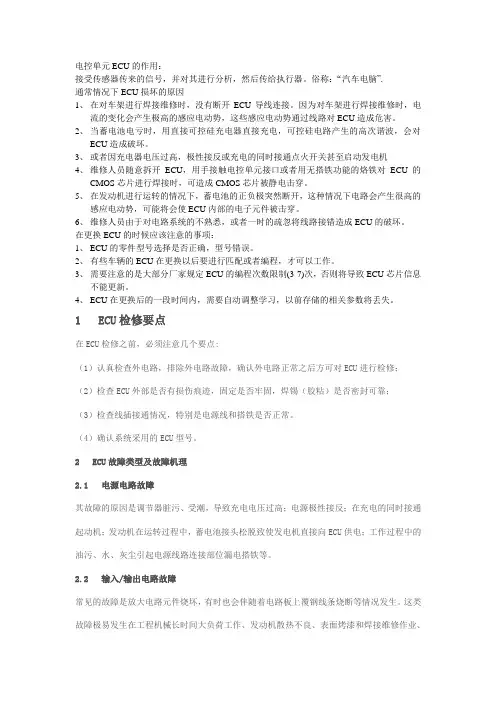

电控单元ECU的作用：接受传感器传来的信号，并对其进行分析，然后传给执行器。

俗称：“汽车电脑”.通常情况下ECU损坏的原因1、在对车架进行焊接维修时，没有断开ECU导线连接。

因为对车架进行焊接维修时，电流的变化会产生极高的感应电动势，这些感应电动势通过线路对ECU造成危害。

2、当蓄电池电亏时，用直接可控硅充电器直接充电，可控硅电路产生的高次谐波，会对ECU造成破坏。

3、或者因充电器电压过高，极性接反或充电的同时接通点火开关甚至启动发电机4、维修人员随意拆开ECU，用手接触电控单元接口或者用无搭铁功能的烙铁对ECU的CMOS芯片进行焊接时，可造成CMOS芯片被静电击穿。

5、在发动机进行运转的情况下，蓄电池的正负极突然断开，这种情况下电路会产生很高的感应电动势，可能将会使ECU内部的电子元件被击穿。

6、维修人员由于对电路系统的不熟悉，或者一时的疏忽将线路接错造成ECU的破坏。

在更换ECU的时候应该注意的事项：1、ECU的零件型号选择是否正确，型号错误。

2、有些车辆的ECU在更换以后要进行匹配或者编程，才可以工作。

3、需要注意的是大部分厂家规定ECU的编程次数限制(3-7)次，否则将导致ECU芯片信息不能更新。

4、ECU在更换后的一段时间内，需要自动调整学习，以前存储的相关参数将丢失。

1 ECU检修要点在ECU检修之前，必须注意几个要点:（1）认真检查外电路，排除外电路故障，确认外电路正常之后方可对ECU进行检修；（2）检查ECU外部是否有损伤痕迹，固定是否牢固，焊锡（胶粘）是否密封可靠；（3）检查线插接通情况，特别是电源线和搭铁是否正常。

（4）确认系统采用的ECU型号。

2 ECU故障类型及故障机理2.1 电源电路故障其故障的原因是调节器脏污、受潮，导致充电电压过高；电源极性接反；在充电的同时接通起动机；发动机在运转过程中，蓄电池接头松脱致使发电机直接向ECU供电；工作过程中的油污、水、灰尘引起电源线路连接部位漏电搭铁等。

奔驰宝马电脑板内部原理及通病案例奔驰宝马是两个世界著名的豪华汽车品牌，其电脑板作为车辆的核心控制单元，负责管理和监控车辆的各个系统。

本文将以奔驰宝马电脑板的内部原理及通病案例为题，列举十个相关内容，以便更好地了解和解决相关问题。

一、奔驰宝马电脑板的内部原理1. 控制单元：奔驰宝马的电脑板由控制单元组成，它是整个系统的核心，负责接收和处理各种传感器和执行器的信号。

2. 电路板：电脑板上布满了各种电子元件和电路，包括处理器、存储器、传感器接口和执行器接口等。

3. 传感器：电脑板通过连接各种传感器来获取车辆的状态信息，例如发动机转速、车速、油门位置等。

4. 执行器：电脑板通过连接各种执行器来控制车辆的各个系统，例如发动机控制、制动系统、转向系统等。

5. 软件程序：电脑板上运行着一套复杂的软件程序，用于处理传感器信号、控制执行器，并管理整个车辆系统的运行。

二、奔驰宝马电脑板的通病案例1. 电脑板无法启动：这是一种常见的问题，可能是由于电源问题、电路板损坏或程序错误导致的。

解决方法包括检查电源连接、更换电路板或重新安装软件程序。

2. 故障码提示：电脑板可以检测到车辆的故障并生成相应的故障码，帮助技师进行故障诊断。

常见的故障码包括发动机故障、制动系统故障等，需要通过专业的诊断仪器进行读取和解析。

3. 传感器故障：电脑板可能会接收到传感器异常的信号，导致系统无法正常工作。

例如，发动机转速传感器损坏会导致车辆无法启动。

解决方法包括检查传感器连接、更换传感器或重新校准传感器。

4. 执行器故障：电脑板可能无法正常控制执行器，导致车辆系统失效。

例如，制动系统执行器故障会导致制动失灵。

解决方法包括检查执行器连接、更换执行器或重新校准执行器。

5. 软件程序错误：电脑板上运行的软件程序可能出现错误，导致车辆系统无法正常工作。

解决方法包括重新安装软件程序、更新软件版本或修复软件程序的bug。

6. 电磁干扰：电脑板可能受到电磁干扰，导致系统出现故障或误操作。

汽车电脑板的工作原理与流程解析汽车电脑板，也被称为汽车电子控制单元（ECU），是现代汽车中至关重要的组成部分。

它通过对车辆的各种传感器数据进行监测和分析，控制各个系统的运作，从而提供更高效、更安全的驾驶体验。

本文将深入探讨汽车电脑板的工作原理与流程，为读者详解其背后的技术和模块。

一、汽车电脑板的基本功能汽车电脑板主要有以下几个基本功能：1. 数据采集和监测：电脑板接收来自车辆内外的传感器数据，例如发动机转速、车速、氧气含量等，并对这些数据进行实时监测。

2. 数据处理和分析：电脑板通过内部的算法和逻辑判断，将传感器数据转化为相应的控制信号，以便调节引擎、制动系统、变速器等。

3. 故障诊断和报警：电脑板能够检测车辆各个系统的异常情况，并通过故障码系统发出警报。

这有助于驾驶员及时发现并处理车辆故障。

4. 维护与更新：电脑板还能记录车辆工作状况的历史数据，供专业维修技师进行故障排查和维护，同时也可以接受厂家的软件更新。

二、汽车电脑板的组成结构汽车电脑板由多个模块组成，每个模块都负责特定的功能。

以下是常见的几个核心模块：1. 发动机控制模块（ECM）：该模块负责监测和控制发动机燃油供给、喷射时间和点火时机等参数，以确保发动机的高效运转和排放。

2. 制动系统控制模块（ABS）：该模块通过感应车轮的转速变化，实时监控并调节制动力度，防止车轮抱死现象的发生。

3. 变速器控制模块（TCM）：该模块根据车速、油门开度和发动机转速等因素，控制变速器自动换挡和锁止功能，以提供更顺畅的驾驶体验。

4. 安全气囊控制模块（SRS）：该模块通过车辆碰撞传感器，检测到碰撞时会自动充气救生气囊，保护乘客的安全。

5. 车身稳定性控制模块（ESP）：该模块根据车辆姿态传感器的数据，通过控制车辆的刹车和动力分配，来提供更好的操控和稳定性。

三、汽车电脑板的工作流程汽车电脑板的工作流程可以简述为以下几个步骤：1. 数据采集：各种传感器（例如发动机转速传感器、氧气传感器、车速传感器等）收集到的车辆数据将被发送到电脑板。

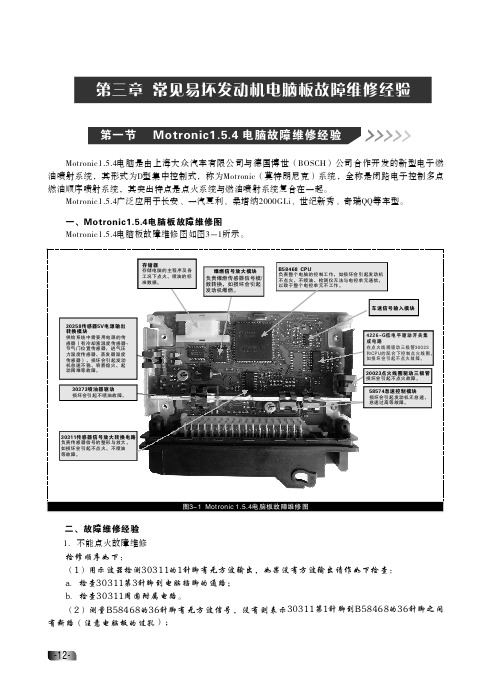

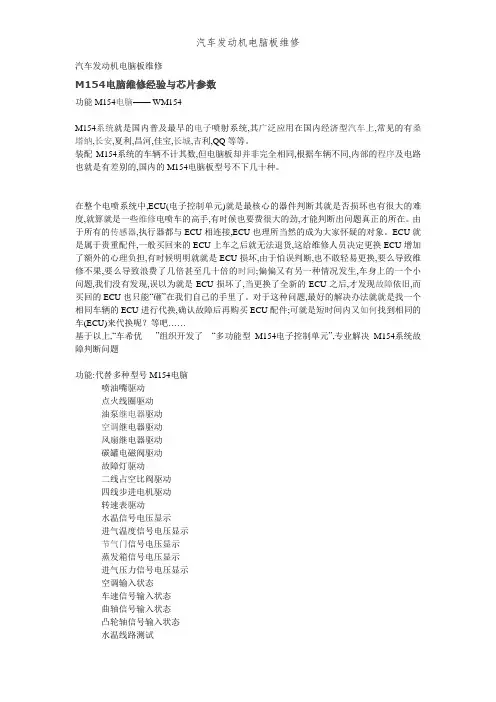

汽车发动机电脑板维修M154电脑维修经验与芯片参数功能M154电脑—— WM154M154系统就是国内普及最早的电子喷射系统,其广泛应用在国内经济型汽车上,常见的有桑塔纳,长安,夏利,昌河,佳宝,长城,吉利,QQ等等。

装配M154系统的车辆不计其数,但电脑板却并非完全相同,根据车辆不同,内部的程序及电路也就是有差别的,国内的M154电脑板型号不下几十种。

在整个电喷系统中,ECU(电子控制单元)就是最核心的器件判断其就是否损坏也有很大的难度,就算就是一些维修电喷车的高手,有时候也要费很大的劲,才能判断出问题真正的所在。

由于所有的传感器,执行器都与ECU相连接,ECU也理所当然的成为大家怀疑的对象。

ECU就是属于贵重配件,一般买回来的ECU上车之后就无法退货,这给维修人员决定更换ECU增加了额外的心理负担,有时候明明就就是ECU损坏,由于怕误判断,也不敢轻易更换,要么导致维修不果,要么导致浪费了几倍甚至几十倍的时间;偏偏又有另一种情况发生,车身上的一个小问题,我们没有发现,误以为就是ECU损坏了,当更换了全新的ECU之后,才发现故障依旧,而买回的ECU也只能“砸”在我们自己的手里了。

对于这种问题,最好的解决办法就就是找一个相同车辆的ECU进行代换,确认故障后再购买ECU配件;可就是短时间内又如何找到相同的车(ECU)来代换呢？等吧……基于以上,“车希优”组织开发了“多功能型M154电子控制单元”,专业解决M154系统故障判断问题功能:代替多种型号M154电脑喷油嘴驱动点火线圈驱动油泵继电器驱动空调继电器驱动风扇继电器驱动碳罐电磁阀驱动故障灯驱动二线占空比阀驱动四线步进电机驱动转速表驱动水温信号电压显示进气温度信号电压显示节气门信号电压显示蒸发箱信号电压显示进气压力信号电压显示空调输入状态车速信号输入状态曲轴信号输入状态凸轮轴信号输入状态水温线路测试进气温度线路测试进气压力线路测试节气门线路测试蒸发箱温度线路测试5V供电短路报警并自动关闭12供电状态检测并报告供电电压过高报警并停车1 万用M154 ECU可以替代多种M154 电脑,通过显示屏与旋钮选择ECU的型号, 您需要什么型号的电脑,只要按相同的编号选择一下就OK了,完全代替原型号电脑,着车,用解码器通讯,一切搞定,相信救援的时候会更有用哦。
