电路与电工技术最新版习题答案
- 格式:ppt
- 大小:3.88 MB
- 文档页数:29

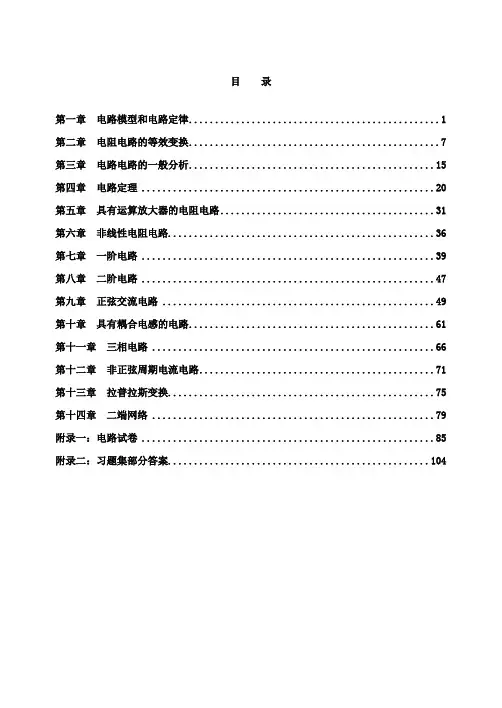

目录第一章电路模型和电路定律 (1)第二章电阻电路的等效变换 (7)第三章电路电路的一般分析 (15)第四章电路定理 (20)第五章具有运算放大器的电阻电路 (31)第六章非线性电阻电路 (36)第七章一阶电路 (39)第八章二阶电路 (47)第九章正弦交流电路 (49)第十章具有耦合电感的电路 (61)第十一章三相电路 (66)第十二章非正弦周期电流电路 (71)第十三章拉普拉斯变换 (75)第十四章二端网络 (79)附录一:电路试卷 (85)附录二:习题集部分答案 (104)第一章 电路模型和电路定律一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错).1. 电路理论分析的对象是电路模型而不是实际电路。
[√ ] .2. 欧姆定律可表示成 u R i =?, 也可表示成u R i =-?,这与采用的参考方向有关。
[ √ ].3. 在节点处各支路电流的方向不能均设为流向节点,否则将只有流入节点的电流而无流出节点的电流。
[× ] .4. 在电压近似不变的供电系统中,负载增加相当于负载电阻减少。
[ √] .5.理想电压源的端电压是由它本身确定的,与外电路无关,因此流过它的电流则是一定的,也与外电路无关。
[ ×] .6. 电压源在电路中一定是发出功率的。
[ ×] .7. 理想电流源中的电流是由它本身确定的,与外电路无关。
因此它的端电压则是一定的,也与外电路无关。
[× ] .8. 理想电流源的端电压为零。
[ ×] .9. 若某元件的伏安关系为u =2i+4,则该元件为线性元件。
[√ ] .10. 一个二端元件的伏安关系完全是由它本身所确定的,与它所接的外电路毫无关系。
[ √] .11.元件短路时的电压为零,其中电流不一定为零。
元件开路时电流为零,其端电压不一定为零。
[√ ] .12. 判别一个元件是负载还是电源,是根据该元件上的电压实际极性和电流的实际方向是否一致(电流从正极流向负极)。
低压电工习题库(附参考答案)一、单选题(共51题,每题1分,共51分)1.()系统是不允许存在的。
A、TN-S-CB、TN-CC、TTD、IT正确答案:A2.并联电容器投入过多的结果是使线路功率因数()。
A、>0B、>1C、<1D、超前<1正确答案:D3.摇测低压电力电缆的绝缘电阻所采用兆欧表的额定电压为()V。
A、500B、250C、1000D、2500正确答案:C4.试电笔不可用来()。
A、区别相线和中性线B、判断交流直流C、判断有电无电D、读取电阻数值正确答案:D5.防直击雷装置由()组成。
A、熔断器、引下线、接地装置B、接闪器、引下线、接地装置C、接闪器、断路器、接地装置D、接闪器、引下线、电容器正确答案:B6.三相并联电容器分组安装时,每组一般不宜超过()台。
A、4B、16C、12D、8正确答案:A7.()配线不得使用铝导线配线。
A、木槽板B、冲压车间C、金属槽D、金属管正确答案:A8.按照机械强度的要求,北京城区低压架空线路。
铝绞线、钢芯铝绞线的截面不得小于()mm2。
A、35B、10C、16D、25正确答案:D9.低压接户线跨越通车街道时,对地距离不应小于()m。
A、6.0B、3.5C、4.5D、5.0正确答案:A10.在TN—S配电系统中,N线表示()。
A、相线B、中性线C、保护零线D、保护地线正确答案:B11.低压断路器的瞬时动作电磁式过电流脱扣器的作用是()。
A、短路保护B、过载保护C、漏电保护D、缺相保护正确答案:A12.固定式配电箱至流动闸箱之间的距离,最大不应超过()m。
A、30B、40C、50D、20正确答案:B13.当用电单位总功率因数低于()时,应投入并联电容器。
A、0.85B、0.8C、0.95D、0.9正确答案:D14.《中华人民共和国安全生产法》规定,生产经营单位发生生产安全事故时,单位的()应当立即组织抢救,并不得在事故调查处理期间擅离职守。
习题3(电工部分)3-1 有日光灯120只,每只功率W 40=NP ,额定电压V 220=NU。
若接在电压为V 220V/380的三相四线制电源上,问日光灯应如何连接?当全部灯都点亮时,其线电流与相电流是多少?解:由于日光灯的额定电压与电源的相电压相同,故应将日光灯平均分成三份,每份接在相线与零线之间以星形形式接在三相电源上当全部灯点亮时,每只灯的电阻为4022022==P U R W=1210每相负载为401210===C B A R R R W=25.30由于负载为星形联结,线电流与相电流相等,故A27.725.30220====A Pp l R U I I 3-2 三相对称负载的额定电压V 380=NU,每相负载的复数阻抗W +=87.26j 87.26Z ,三相四线制电源,其相电压V )30sin(2220°-=t u A w 。
①此三相负载应如何接入三相电源中?②计算负载的相电流和线电流;③画出相量图。
解:①根据负载的额定电压可知,三相负载应以三角形的形式接入三相电源。
如题3-2图所示。
②三相电源的线电压为V38032203=´==P l U U 负载为三角形联结时,其相电压等于电源的线电压,故负载的相电流为40盏40盏40盏AB C N题3-1图2287.2687.26380+==ZUI lP A 10= 线电流为A 32.171033=´==P l I I ③ 电压与电流的相量图如题3-2图(a )3-3 三相交流电路如题3-3图所示。
电源线电压V )30sin(2380°+=t u AB w ,三相负载W =10A Z ,W -=8j 6B Z ,W +=5j 66.8C Z ,计算线电流A I、B I 、C I 、中线电流N I 及三相负载的有功功率,并画出相量图。
解:线电压AB u 的相量为V 30380°Ð=AB U,则相电压A u 的相量为 V 022030303380°Ð=°-°Ð=A U根据对称性可得其它两相电压为V 120220°-Ð=B UV 120220°Ð=C U 则所求的电流为A 022100220°Ð=°Ð==A A A Z U IA UAB I A IAB UBC ICA IB IC I题3-2图(a)AB UBC UCA U ABCZZZ题3-2图B IA IC IAB IBC I CA IA 87.662213.53101202208j 6120220°-Ð=°-а-Ð=-°-Ð==B B BZ U IA902230101202205j 66.8120220°Ð=°Ð°=+°Ð==CC CZ U I°Ð+°-Ð+°Ð=++=902287.6622022C B A N I I I IA 31.369.3077.1j 64.3022j 23.20j 64.822°Ð=+=+-+= C C CB B B A A A I U I U I U P j j j c o s c o s c o s ++=°´´+°-´+°´=30cos 22220)13.53cos(222200cos 22220 KW 94.11=或 66.8226221022222222´+´+´=++=C CB BA AR I R I R I P KW 94.11=3-4 三相交流电路如题3-4图所示,电源线电压V 380=l U 。

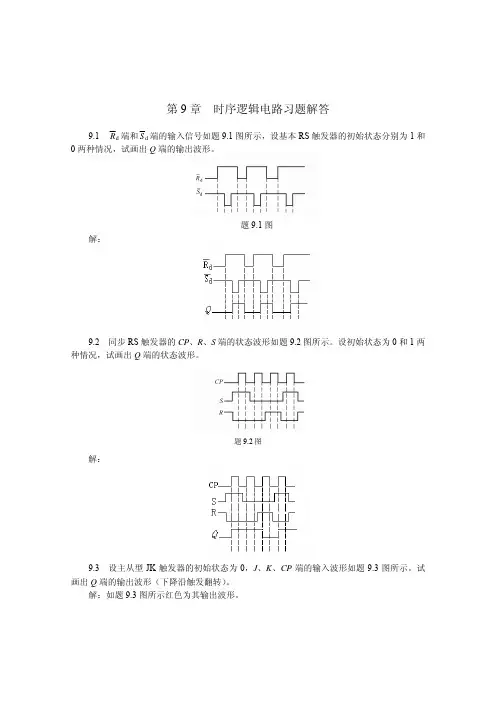

第9章时序逻辑电路习题解答9.1 d R端和d S端的输入信号如题9.1图所示,设基本RS触发器的初始状态分别为1和0两种情况,试画出Q端的输出波形。
题9.1图解:9.2 同步RS触发器的CP、R、S端的状态波形如题9.2图所示。
设初始状态为0和1两种情况,试画出Q端的状态波形。
题9.2图解:9.3 设主从型JK触发器的初始状态为0,J、K、CP端的输入波形如题9.3图所示。
试画出Q端的输出波形(下降沿触发翻转)。
解:如题9.3图所示红色为其输出波形。
第9章时序逻辑电路225题9.3图9.4 设主从型JK触发器的初始状态为0,J、K、CP端输入波形如题9.4图所示。
试画出Q端的输出波形(下降沿触发翻转)。
如初始状态为1态,Q端的波形又如何?解:如题9.4图所示红色为其输出波形。
题9.4图9.5 设维持阻塞型D触发器的初始状态为0,D端和CP端的输入波形如题9.5图所示,试画出Q端的输出波形(上升沿触发翻转)。
如初始状态为1态,Q端的波形又如何?解:如题9.5图所示红色为其输出波形。
第9章时序逻辑电路226题9.5图9.6 根据CP时钟脉冲,画出题9.6图所示各触发器Q端的波形。
(1)设初始状态为0;(2)设初始状态为1。
(各输入端悬空时相当于“1”)题9.6图解:第9章时序逻辑电路2279.7 题9.7图所示的逻辑电路中,有J和K两个输入端,试分析其逻辑功能,并说明它是何种触发器。
题9.7图=⋅⋅⋅=⋅+⋅解:由图得D Q F J Q Q F J QJ K Q n D Q n+10 0 0 0 00 0 1 1 10 1 0 0 00 1 1 0 01 0 0 1 11 0 1 1 11 1 0 1 11 1 1 0 0此电路为D触发器和与非门组成的上升沿触发的JK触发器。
9.8 根据题9.8图所示的逻辑图和相应的CP、d R、D的波形,试画出Q1和Q2端的输出波形。
设初始状态Q1=Q2=0。
题9.8图解:第9章时序逻辑电路2289.9 试用4个D触发器组成一个四位右移移位寄存器。

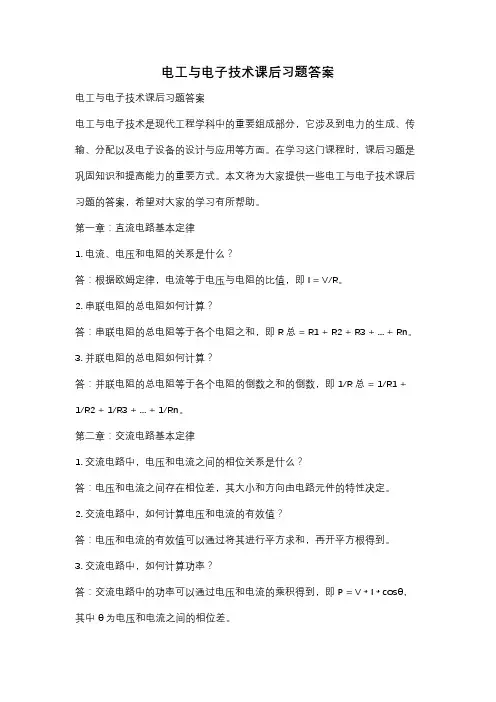

电工与电子技术课后习题答案电工与电子技术课后习题答案电工与电子技术是现代工程学科中的重要组成部分,它涉及到电力的生成、传输、分配以及电子设备的设计与应用等方面。
在学习这门课程时,课后习题是巩固知识和提高能力的重要方式。
本文将为大家提供一些电工与电子技术课后习题的答案,希望对大家的学习有所帮助。
第一章:直流电路基本定律1. 电流、电压和电阻的关系是什么?答:根据欧姆定律,电流等于电压与电阻的比值,即I = V/R。
2. 串联电阻的总电阻如何计算?答:串联电阻的总电阻等于各个电阻之和,即R总 = R1 + R2 + R3 + ... + Rn。
3. 并联电阻的总电阻如何计算?答:并联电阻的总电阻等于各个电阻的倒数之和的倒数,即1/R总 = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。
第二章:交流电路基本定律1. 交流电路中,电压和电流之间的相位关系是什么?答:电压和电流之间存在相位差,其大小和方向由电路元件的特性决定。
2. 交流电路中,如何计算电压和电流的有效值?答:电压和电流的有效值可以通过将其进行平方求和,再开平方根得到。
3. 交流电路中,如何计算功率?答:交流电路中的功率可以通过电压和电流的乘积得到,即P = V * I * cosθ,其中θ为电压和电流之间的相位差。
第三章:电感和电容1. 电感和电容的主要特性是什么?答:电感的主要特性是对交流电流的阻抗,而电容的主要特性是对交流电压的阻抗。
2. 如何计算电感和电容的阻抗?答:电感的阻抗为XL = 2πfL,其中f为频率,L为电感值。
电容的阻抗为XC = 1 / (2πfC),其中f为频率,C为电容值。
3. 电感和电容在交流电路中起到什么作用?答:电感和电容可以改变交流电路的相位关系,实现对电流和电压的调节和控制。
第四章:放大器1. 放大器的作用是什么?答:放大器的作用是将输入信号放大到一定的幅度,以便于后续电路的处理和应用。

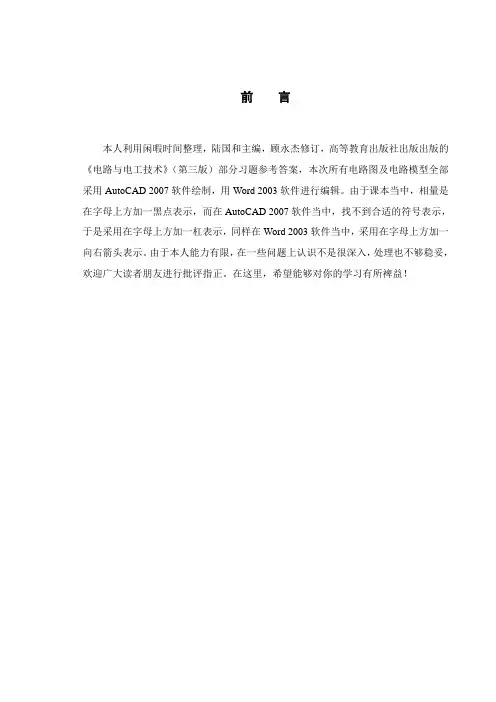

前言本人利用闲暇时间整理,陆国和主编,顾永杰修订,高等教育出版社出版出版的《电路与电工技术》(第三版)部分习题参考答案,本次所有电路图及电路模型全部采用AutoCAD 2007软件绘制,用Word 2003软件进行编辑。
由于课本当中,相量是在字母上方加一黑点表示,而在AutoCAD 2007软件当中,找不到合适的符号表示,于是采用在字母上方加一杠表示,同样在Word 2003软件当中,采用在字母上方加一向右箭头表示。
由于本人能力有限,在一些问题上认识不是很深入,处理也不够稳妥,欢迎广大读者朋友进行批评指正。
在这里,希望能够对你的学习有所裨益!山西大同大学机电工程学院17届本科生1 电路的基本概念和基本定律1.5试求图1.0.4所示电路支路电流x I 的大小。
图1.0.4解:电路中4条支路的电流均流进或流出结点O ,根据基尔霍夫电流定律KCL ,∑=0I ,有:0245=--+x I A A A , ()A A I x 7245=-+=∴。
解:电路中3条支路的电流均流进或流出结点O ,根据基尔霍夫电流定律KCL ,∑=0I ,有:012=+-x I A A , ()A A I x 112-=+-=∴。
1.6试求图1.0.5所示电路中各未知电流的大小。
图1.0.5解:电路中4条支路的电流均流进或流出结点O ,根据基尔霍夫电流定律KCL ,∑=0I ,有:421=-+-x I A A A ,()A A I x 3421=+-=∴。
解:电路中3条支路的电流均流进或流出结点A ,根据基尔霍夫电流定律KCL ,∑=0I ,有:07.04.01=--A I A x , ()A A I x 3.07.04.01-=-=∴。
电路中4条支路的电流均流进或流出结点B ,根据基尔霍夫电流定律KCL ,∑=0I ,有:03.02.02.02=-+-A A I A x , ()A A I x 1.03.02.02.02=-+=∴。

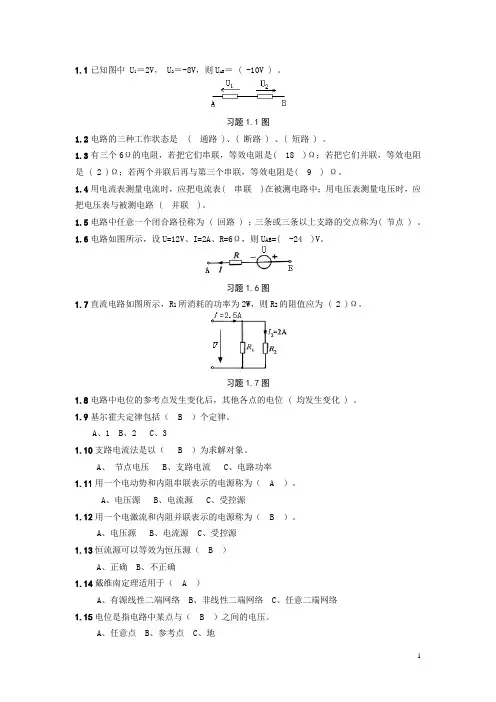

1.1已知图中 U1=2V, U2=-8V,则U AB= ( -10V ) 。
习题1.1图1.2电路的三种工作状态是 ( 通路 )、( 断路 ) 、( 短路 ) 。
1.3有三个6Ω的电阻,若把它们串联,等效电阻是( 18 )Ω;若把它们并联,等效电阻是 ( 2 )Ω;若两个并联后再与第三个串联,等效电阻是( 9 ) Ω。
1.4用电流表测量电流时,应把电流表( 串联 )在被测电路中;用电压表测量电压时,应把电压表与被测电路 ( 并联 )。
1.5电路中任意一个闭合路径称为 ( 回路 ) ;三条或三条以上支路的交点称为( 节点 ) 。
1.6电路如图所示,设U=12V、I=2A、R=6Ω,则U AB=( -24 )V。
习题1.6图1.7直流电路如图所示,R1所消耗的功率为2W,则R2的阻值应为 ( 2 )Ω。
习题1.7图1.8电路中电位的参考点发生变化后,其他各点的电位 ( 均发生变化 ) 。
1.9基尔霍夫定律包括( B )个定律。
A、1B、2C、31.10支路电流法是以( B )为求解对象。
A、节点电压B、支路电流C、电路功率1.11用一个电动势和内阻串联表示的电源称为( A )。
A、电压源B、电流源C、受控源1.12用一个电激流和内阻并联表示的电源称为( B )。
A、电压源B、电流源C、受控源1.13恒流源可以等效为恒压源( B )A、正确B、不正确1.14戴维南定理适用于( A )A、有源线性二端网络B、非线性二端网络C、任意二端网络1.15电位是指电路中某点与( B )之间的电压。
A、任意点B、参考点C、地1.16电位和电压相同之处是( C )。
A.定义相同 B.方向一致 C.单位相同 D.都与参考点有关1.17两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A.4:1 B.1:4 C.1:2 D.2:11.18有一段16Ω的导线,把它们对折起来作为一条导线用,其电阻是( C )。

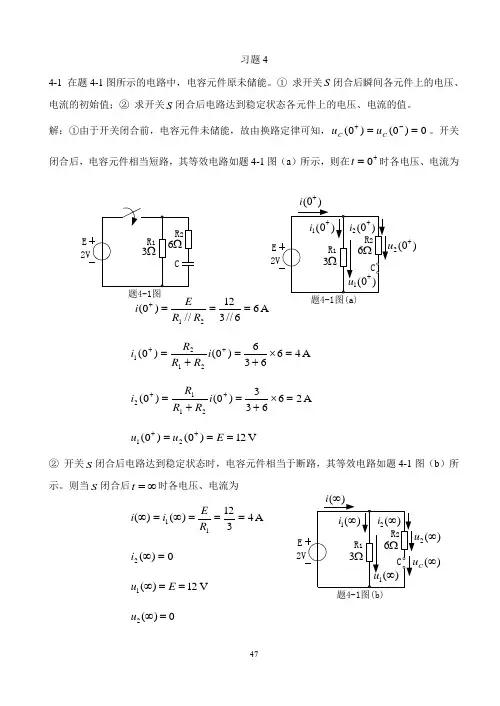

习题44-1 在题4-1图所示的电路中,电容元件原未储能。
① 求开关S 闭合后瞬间各元件上的电压、电流的初始值;② 求开关S 闭合后电路达到稳定状态各元件上的电压、电流的值。
解:①由于开关闭合前,电容元件未储能,故由换路定律可知,0)0()0(==-+C C u u 。
开关闭合后,电容元件相当短路,其等效电路如题4-1图(a )所示,则在+=0t 时各电压、电流为A 66//312//)0(21===+R R E i A 46636)0()0(2121=⨯+=+=++i R R R iA 26633)0()0(2112=⨯+=+=++i R R R iV 12)0()0(21===++Eu u② 开关S 闭合后电路达到稳定状态时,电容元件相当于断路,其等效电路如题4-1图(b )所示。
则当S 闭合后∞=t 时各电压、电流为 A 4312)()(11===∞=∞R E i i 0)(2=∞i V 12)(1==∞E u 0)(2=∞uE 题4-1图(a)+)0(2+题4-1图(b))(2∞)(∞CV 12)(==∞E u C4-2 求题4-2图所示电路中标明的各电流、电压的初始值及稳态值。
解: ① 求初始值:在开关S 断开之前电路处于稳定状态,电容相当于断路,电感相当于短路,其等效电路如题4-2图(a )所示。
则-=0t 时电容两端的电压及电感中的电流为V 410406040)0(=⨯+=-C uA 101406010)0(=+=-L i由换路定律可知:V 4)0()0(==-+C C u u,A 101)0()0(==-+L L i i 那么开关S 断开的瞬间即+=0t 时,电容元件相当于恒压源,电感元件相当于恒流源,其等效电路如题4-2(b)所示。
根据节点电压法,A 和B 两点之间的电压为201601)0(20)0(6010+-+=++i u u C ABV 42016011012056010=+-+=则 0204420)0()0(=-=-=++C AB C u u i 题4-2图题4-2图(a)-=0题4-2图(b)+0+BV 2601014)2040()0()0(-=⨯-=+⨯-=++L AB L i u u ② 求稳态值:在开关S 断开后电路达到稳定状态时,电容相当于断路,电感相当于短路,等效电路如题4-2图(c)所示。
第1章 电路的基本概念与定律 练习题解答(6)1-3 一只额定电压为V 220,功率为100W 的白炽灯,在额定状态下工作时的电阻和电流各为多少?解:根据功率表达式 UI I R P 2L ==则此时流过白炽灯的电流和白炽灯中的电阻分别为A 45.0220100U P I ===Ω===48445.0100I P R 22L1-5 某一直流电源,其输出额定功率P N = 200W ,额定电压U N = 50V ,内阻R 0 = 0.5Ω,负载电阻R可以调节,其电路如图1-15所示。
试求: (1)额定工作状态下的电流及负载电阻; (2)开路状态下的电源端电压;(3)电源短路状态下的电流。
解:(1)电路如解题图3所示,当S 闭合时,根据额定功率表达式N N N I U P = 则A 450200U P I N N N === 又根据额定电压表达式N N N I R U = 那么Ω===5.12450I U R N N N(2)根据全电路欧姆定律和开路状态下电源端电压等于电动势电压,所以V 5245.050I R U E U N 0N 0=⨯+=+== (3)电源电路短路时负载电阻为零,则短路电流为A 1045.052R E I 0S ===1-7 在题图1-7中,五个元件代表电源或负载。
电流和电压的参考方向如图中所示,通过实验测量得知V30U V 80U V 60U V 90U V 140U A10I A 6I A 4I 54321321=-==-====-=(1)试标出各电流的实际方向和电压的实际极性; (2)判断那些元件是电源?那些是负载?(3)计算各元件的功率,电源发出的功率和负载取用的功率是否平衡?E 解题图3题题1-721U U U21U 题题题4解:(1)各元件电流的实际方向和各元件电压的实际极性如解题图4所示。
(2)根据U 和I 的实际方向来判定,当U 和I 的实际方向相反时即为电源(注意,U 的实际方向指的是电位降落的方向,即从正极指向负极),否则为负载。
第1章 电路的基本概念与定律 练习题解答(6)1-3 一只额定电压为V 220,功率为100W 的白炽灯,在额定状态下工作时的电阻和电流各为多少?解:根据功率表达式 UI I R P 2L ==则此时流过白炽灯的电流和白炽灯中的电阻分别为A 45.0220100U P I ===Ω===48445.0100I P R 22L1-5 某一直流电源,其输出额定功率P N = 200W ,额定电压U N = 50V ,内阻R 0 = 0.5Ω,负载电阻R可以调节,其电路如图1-15所示。
试求: (1)额定工作状态下的电流及负载电阻; (2)开路状态下的电源端电压;(3)电源短路状态下的电流。
解:(1)电路如解题图3所示,当S 闭合时,根据额定功率表达式N N N I U P = 则A 450200U P I N N N === 又根据额定电压表达式N N N I R U = 那么Ω===5.12450I U R N N N(2)根据全电路欧姆定律和开路状态下电源端电压等于电动势电压,所以V 5245.050I R U E U N 0N 0=⨯+=+== (3)电源电路短路时负载电阻为零,则短路电流为A 1045.052R E I 0S ===1-7 在题图1-7中,五个元件代表电源或负载。
电流和电压的参考方向如图中所示,通过实验测量得知V30U V 80U V 60U V 90U V 140U A10I A 6I A 4I 54321321=-==-====-=(1)试标出各电流的实际方向和电压的实际极性; (2)判断那些元件是电源?那些是负载?(3)计算各元件的功率,电源发出的功率和负载取用的功率是否平衡?E 解题图3题题1-721U U U21U 题题题4解:(1)各元件电流的实际方向和各元件电压的实际极性如解题图4所示。
(2)根据U 和I 的实际方向来判定,当U 和I 的实际方向相反时即为电源(注意,U 的实际方向指的是电位降落的方向,即从正极指向负极),否则为负载。
《电工与电子基础技术》习题集参考答案电工与电子基础技术习题一一、填空题:(每小题3分,共30分)1、电路是指()流通的路径,由()、()、()和()四个基本部分组成。
2、在汽车单线制电路中,从()到()只用一根导线相连,称为();另一个电极与车架相连,称为()。
3、电路图主要有()图、()图、()图等图。
4、电路原理图简称(),它主要反映电路中各元器件之间的(),并不考虑各元器件的()和()。
5、框图是一种用()、()和()等来表示电路工作原理和构成概况的电路图。
6、由于制作电路板时一般要用印刷油漆的方法将需要保留铜箔处覆盖,所以这种电路图的元器件的安装图称为()图。
7.电路常见的三种工作状态为()、()、和()。
8.汽车电路中具有一定电位的部位与金属机体相碰时发生的短路现象,称为()。
9、()的电路称为部分电路,()的电路称为全电路。
10、人们把()随()变化的关系特性称为电源的外特性。
二、判断题(对的打√,错的打х,每小题2分共20分)1、负载也称为用电器。
()2.从根本上说,框图也是一种原理图。
()3、交流电流表和直流电流表都有“+”“-”两个接线端子. ()4、电路中有电流流动是电场力做功的结果。
()5、电路中任意两点之间的电位差等于这两点之间的电压。
()6、电压也称电位差。
()7、交流电压表和直流电压表都有“+”“-”两个接线端子。
()8、燃料电池虽然是一种高效、清洁、环保的电源,但它是一种蓄电池,需要充电。
()9、电路无论空载还是满载,电源两端的电压都保持恒定不变。
()10、在开路状态下,开路电流为零,电源端电压也为零。
()三、选择题(每小题2分共20分)1、以下三种形式的电路图中,()只能用来表示电路的大致组成情况和工作流程,更多应用于描述较为复杂的电气系统。
A、电路原理图B、框图C、印制电路图2、以下三种形式的电路图中,( )是分析和排除电路故障的基础,它最为常用,也最重要。
A、电路原理图B、框图C、印制电路图3、规定电流的方向为( )定向移动的方向。
电工与电子技术双色版课后答案1.以下三种形式的电路中,()是分析和排除电路故障的基础,它最为常用,也最重要。
[单选题] *A. 电路原理图(正确答案)B.框图C.印制电路图2.规定电流的方向为()定向移动的方向。
[单选题] *A.正电荷(正确答案)B.负电荷C.正电荷或负电荷3.AC常用于表示()。
[单选题] *A.直流电B.脉动直流电C.交流电(正确答案)4.DC常用于表示()。
[单选题] *A.直流电(正确答案)B.脉动直流电C.交流电5.电池串联使用的目的是()。
[单选题] *A.提高供电电压B.增大电池内阻(正确答案)C.提高工作电流6.电池并联使用的目的是()。
[单选题] *A.提高供电电压B.增大电池内阻C.提高工作电流(正确答案)7.实际电路中,当电路电流增大时,电源的端电压()。
[单选题] *A.增大B.不变C.减小(正确答案)8.条形磁铁中,磁铁最强的部位在()。
[单选题] *A.中间B.两级(正确答案)C.整体9.霍尔元件通常用作()型传感器。
[单选题] *A.温度B.开关(正确答案)C.速度10.为了定量地描述磁场在某一方面的分布及变化情况,人们引入了()这一物理量。
[单选题] *A.磁感应强度B.磁感线C.磁通(正确答案)11.发电机是利用()的原理制成的。
[单选题] *A.电磁感应(正确答案)B.磁场对电流的作用C.霍尔效应12.电动机是利用()的原理制成的。
[单选题] *A.电磁感应B.磁场对电流的作用(正确答案)C.霍尔效应13.交流电的周期越长,说明交流电变化的()。
[单选题] *A.越快B.越慢(正确答案)C.无法判断14.汽车电路中配置的发电机产生的是()。
[单选题] *A.直流电B.单相交流电C.三相交流电(正确答案)15.关于三相交流发电机的使用,下列说法正确的是()。
[单选题] *A.三相交流发电机产生的三相交变电流,只能同时用三相交变电流B.三相交流发电机不可当作三个单相交流发电机C.三相交流发电机必须是三根火线、一根中性线向外输电,任何情况下都不能少一根输电线(正确答案)二、判断题(每题2分,共40分)1.负载也称为用电器。
电路与电工技术题库一、填空题(每空1分)1、任何一个完整的电路都必须有____ 、____ 和—L 个基本组成部分。
电路模型是由一些_______ 组成的电路。
2、电路如图1.1所示,已知:U=10V,设B点为参考点,贝S A点电位,C点电位V C= V。
3、如图1.2所示电路,电压Ub= V , R=Q。
806K 4Ks------- I ZZI -------- IZZI----------- oABC图1* 14、若电压源的开路电压是12V,其短路电流为30A,则该电压源的电动势为_______ , 内阻应是_____ 。
5、电源短路是一种事故,这时电源端电压U0=_____ ,电流1= ____ ,电源消耗功率P= ___ ,这些功率全部消耗在 _______ 上。
6、如图1.3(a)所示电压源,其等效的电流源(图1.3(b))中,l s=_ , R O=_________ 。
7、如图1.4所示的电路,5二 _____ , a点电位比b点电位______ 。
该电路消耗功率为 _____ ,该电路提供给外电路的功率为 ______ 。
ao1O M-2Ab A图1+4&戴维宁定理说明任何1个线性有源单口网络可用1个___________ 和_______ 相串联的电源来等效代替。
9、正弦交流电的三要素是指____ 、_____ 和______ 。
10、交流电i=14.14sin(314t+30 o)A的有效值为_________ ,角频率为_____ ,周期为,初相位为,幅值为,相位角为。
11、 _________________________________________________________________ 在纯电感电路中,已知端电压u=20sin 3 tV,电感为L,那么电流匸 _________________ ,电流与电压的相位差© = © i- © u=_—电压较电流________ 。
第1章电路的基本概念和基本定律1,1 试求图1,1所示电路的电压Uab和Uba。
图1,1解 (a)电压U的参考方向如图所示,已知U,10V,故有Uab=U=10VUba=-Uab=-U=-10V(b)直流电压源的电压参考方向如图所示,故有Uab=5VUba=-Uab=-5V,2 1,2 根据图1(b)(c),2 图1(d)解 (a)因为电流为,2mA,电压为,5V,所以电流、电压的实际方向与参考方向相同。
电阻元件的功率为P=UI=5?2?10-3=10?10-3=10Mw电阻元件的电压与电流取关联参考方向,计算结果P>0,说明电阻元件吸收功率。
(b)因为电流、电压随时间t按照正弦规律变化,所以当电流i>0、电压u>0时,它们的实际方向与参考方向一致;当电流i<0、电压u<0时,它们的实际方向与参考方向相反。
电阻元件的功率为p=ui=5sin(ωt)?sin(ωt)=5sin2(ωt)W电阻元件的电压与电流取关联参考方向,计算结果p>0,说明电阻元件吸收功率。
(c)因为电流为,2mA,所以电流的实际方向与参考方向相反;电压为,5V,所以电压的实际方向与参考方向相同。
直流电压源的功率为P=UI=5?(,2?10-3)=,10?10-3=,10mW直流电压源的电压与电流取关联参考方向,计算结果P<0,说明直流电压源发出功率。
(d)因为电流为,2A,电压为,6V,所以电流、电压的实际方向与参考方向相同。
直流电流源的功率为P=UI=6?2=12W直流电流源的电压与电流取非关联参考方向,计算结果P>0,说明直流电流源发出功率。
1,3 在图1,3所示电路中,试求:(1)若元件A吸收10W功率,求其电压UA;(2)(3)(4)D UA 10V (d)解PA=UA?4=10W故其电压UA为UA=10/4=2.5V(2)元件B的电流与电压取关联参考方向,其吸收功率为PB=10?IB=,10W故其电流IB为IB=,10/10=,1A电流IB<0,说明其实际方向与参考方向相反。
