《电工与电子技术基础》试题库及答案Word版

电工电子技术基础与技能题库与参考答案一、判断题（共100题，每题1分，共100分）1.一只额定电压220V的白炽灯，可以接在最大为311V的交流电源上。

A、正确B、错误正确答案：A2.纯电阻电路的有功功率为零。

A、正确B、错误正确答案：B3.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。

A、正确B、错误正确答案：B4.应用万用表测量时，为了使读数接近准确值，估读的位数应在2位以上。

A、正确B、错误正确答案：B5.容抗Xc=1/（2πfC）只适用于正弦交流电的计算。

A、正确B、错误正确答案：A6.漏电保护装置可用于过载、过压、欠压和缺相保护。

A、正确B、错误正确答案：B7.电压互感器在运行中，其二次绕组不允许短路。

A、正确B、错误正确答案：A8.移动某些非固定安装的电气设备时(如电风扇，照明灯)，可以不必切断电源。

A、正确B、错误正确答案：B9.复合按钮在按动时，动合触点先闭合，动断触点后断开。

A、正确B、错误正确答案：B10.主磁通一般比漏磁通大得多。

A、正确B、错误11.任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。

A、正确B、错误正确答案：A12.双极型晶体管和单极型晶体管中都有两种载流子参与导电。

A、正确B、错误正确答案：B13.保护接地与保护接零的安全原理是完全相同的。

A、正确B、错误正确答案：B14.交流电路中，容抗表示电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A15.同一负载作三角形联接与星形联接时，只要两次联接的相电压相等，其相电流就相等。

A、正确B、错误正确答案：A16.某点的电位可以理解为该点与电位参考点之间的电压。

A、正确B、错误正确答案：A17.保护接地适用于电源中性线直接接地的电气设备。

A、正确B、错误正确答案：B18.右手定则可判断任何情况下感应电流的方向。

A、正确B、错误正确答案：B19.在扑灭电气火灾的明火时，应该用水扑灭。

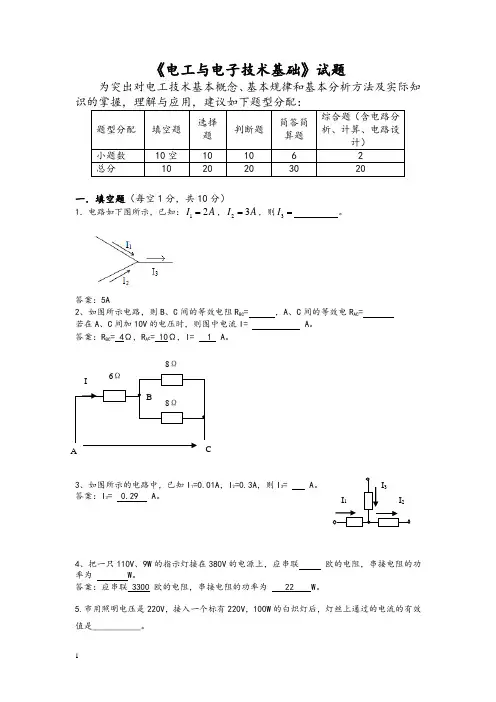

《电工与电子技术基础》试题为突出对电工技术基本概念、 基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配 填空题 选择 题 判断题简答简算题综合题（含电路分析、计算、电路设计）小题数 10空 10 10 6 2 总分1020203020一．填空题 （每空 1分，共 10 分）1．电路如下图所示，已知： I 1 2A ， I 2 3A ，则 I 32、如图所示电路，则 B 、C 间的等效电阻 R BC =， A 、C 间的等效电 R AC = 若在 A 、 C 间加 10V 的电压时，则图中电流 I= A 。

答案： R BC = 4 Ω ， R A C = 10 Ω ， I= 1 A 。

3、如图所示的电路中，已知 I 1=0.01A ，I 2=0.3A ，则 I 3= A 答案： I 3= 0.29 A 。

4、把一只 110V 、 9W 的指示灯接在 380V 的电源上，应串联 欧的电阻，串接电阻的功 率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

5. 市用照明电压是 220V ，接入一个标有 220V ， 100W 的白炽灯后，灯丝上通过的电流的有效值是 __________ 。

8ΩC答案： 0.45A6、有只额定值分别为 40Ω 、 10W 的电阻，其额定电流为 A ，额定电压为 V 答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个 1KW,220V 的电炉， 正常工作时电流是 A; 若不考虑温度对电阻的影响， 则电炉的电阻是 欧；若把它接入 110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为 10V ，同 6Ω 的电阻连接时，路端电压为 9V ，则电源电动势为 V ，内阻为Ω .答案：电源电动势为 10 V ，内阻为 0.667 Ω .9、如图 10 所示：答U= -1 V ， U 1= -15 V 。

《电工与电子技术基础》考试复习试卷及其答案班级姓名学号得分一、填空题（每题1分，共10分）1.电荷的定向运动称为电流。

（）2.电场力把单位正电荷从电场中的一点移动到另一点所做的功。

叫做这两点之间的电压。

3.在一定的温度下，导体的电阻与导体的长度成正比。

与导体的截面积成反比，并与导体的材料性质有关。

这一规律称为电阻定律。

4. 全电路中的电流与电源的电动势成正比，与电路中的内电阻和外电阻之和成反比。

5.电流在单位时间内所做的功，称为电功率，用符号P表示。

6. 在电路中用电阻串联的方法来限制和调节电流的大小，扩大电压表的量程。

7.采用电阻并联的方法来获得阻值较小的电阻，用并联的方法可扩大电流表的量程。

8.基尔霍夫第二定律的内容是：在任何时刻，沿闭合回路绕行一周，各段电压的代数和等于零。

9. 电容器串联的总容量小于串联电路中任何一只电容器总容量。

10.把正弦量的最大值，频率，和初相位叫做正弦量的三要素。

11.串联电路谐振时阻抗最小，且呈电阻性，电路中的电流最大并且与电压同相。

12.N型半导体中的多数载流子是电子，P型半导体中的多数载流子是空穴。

PN结上加上反向电压时，其阻挡层会变宽，PN结截止。

PN结上加上正向电压时，PN结导通。

二、判断题（每题2分，共20分）1.导体中电阻越小，电导就越大，导体的导电性就越好。

（√）2.在电源电压一定的情况下，电阻大的负载是大负载。

（×）3.凡额定电压相同的负载，几乎全可以采用并联的工作方式。

（√）4.在电容器两端的电压是可以突变的。

（×）5. 电容器并联时，每只表电容器所承受的电压是相同的。

（√）6.直流电桥平衡时，对臂电阻乘积应相等。

（√）7.只要线圈中有磁通穿过，就会产生电磁感应现象。

（×）8.额定相同的交直流电磁铁是可以互换使用的。

（×）9.三相负载作Y型连接时，线电流必等于相电流。

（√）10.在纯电感交流电路中电流有效值为I=Um/ωL。

《电工与电子技术》课程复习题一一、单项选择题：在下列各题中，将唯一正确的答案代码填入对应表各中内。

(本大题共20个小题，每小题1分，共20分)1.在线性电路中,多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。

( ) .A 。

叠加原理 B. 戴维南定理 C 。

欧姆定律 D 。

基尔霍夫定律2。

以独立节点电压为电路的独立变量，列出KCL 方程，求解电路的方法叫( ） 。

A 。

网孔电压法 B. 节点电压法 C 。

支路电流法 D 。

回路电流法3. 同一电路中的几个正弦量画在同一相量图上的前提条件为（ ） 。

A 。

初相位相同 B. 相位差相同 C 。

频率相同 D 。

大小相等4. 在纯电容交流电路中，以下关系式正确的是（ )。

A. i u X C C -=B.••-=IU X C C C.iU X C C -= D 。

C C X I j U ••-=5.电阻元件的无功功率为（ ）。

A. 0 B 。

1W C. 1War D 。

- 1War6. 电流、电压的参考方向是可以任意选择的。

电流、电压的参考方向一致时，称为（ ）参考方向.A. 非关联 B 。

关联 C. 一致 D 。

相同7。

变压器是根据（ )原理制成的一种静止电器。

A 。

欧姆定律 B.交流电 C.电磁感应 D 。

克希荷夫定律8. 三相异步电动机由定子、( ）和空气隙组成。

A. 定子绕组B。

定子铁心 C. 转子绕组 D. 转子9。

在三相四线制电路中,对称三相电路的中线电流为（）。

A. 0B. 1AC. —1AD. 不确定10.电动机的起动方式有( ）和降压起动。

A。

间接B。

直接C。

变换D。

自耦变压器11。

PN结加正向电压时,空间电荷区将（) 。

A. 变窄B。

基本不变 C. 变宽 D.不确定12。

稳压管的稳压区是其工作在( ) .A. 正向导通B。

反向击穿C。

反向截止D。

《电工与电子技术基础》试题为突出对电工技术基本概念、基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配填空题 选择题 判断题 简答简算题 综合题（含电路分析、计算、电路设计）小题数10空 10 10 6 2 总分 10 20 20 30 20一．填空题（每空1分，共10分）1．电路如下图所示，已知：12I A =，23I A =，则3I = 。

答案：5A2、如图所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 若在A 、C 间加10V 的电压时，则图中电流I= A 。

答案：R BC = 4Ω，R A C = 10Ω，I= 1 A 。

3、如图所示的电路中，已知I 1=0.01A ，I 2=0.3A ，则I 3= A 。

答案：I 3= 0.29 A 。

4、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

5.市用照明电压是220V ，接入一个标有220V ，100W 的白炽灯后，灯丝上通过的电流的有效值是___________。

AC B I6Ω 8Ω 8ΩI 3 I 1 I 2答案：0.45A6、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个1KW,220V 的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为10V ，同6Ω的电阻连接时，路端电压为9V ，则电源电动势为 V ，内阻为 Ω.答案：电源电动势为 10 V ，内阻为 0.667 Ω.9、如图10所示：答案：U= -1 V ，U 1= -15 V 。

一、填空题1.已知图中Ui=2V, U2 = -8V,则U AR=・1()。

—(ZZ1 ---- [ZZ]—A B2.电路的三种工作状态是通路、断路、短路。

3.有三个6Q的电阻，若把它们串联，等效电阻是18 □；若把它们并联，等效电阻_2Q；若两个并联后再与第三个串联，等效电阻是9 Q。

4.用电流表测量电流时，丿应把电流表串联在被测电路中;用电压表测量电压时, 应把电压表与被测电路并联。

5.电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点_O6.电路如图所示，设U=12V、I=2A、R=6Q,则U AR二-24 V。

7.直流电路如图所示，Ri所消耗的功率为2W,则％的阻值应为2 Q。

/=2. 5A8.电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9.在直流电路中，电感可以看作短路,电容可以看作断路。

9.我国工业交流电采用的标准频率是50 Hzo10.三相对称负载作三角形联接时，线电流II与相电流I P间的关系是：I P= VI I LO11.电阻元件是一耗能元件,电容元件是一储能元件。

12.已知一正弦电压u=311sin(628t-60°)V,则其最大值为311 V,频祯100 Hz, 初相位为・60。

13.在纯电阻交流电路中，己知电路端电压u=311sin(314t-60°)V,电阻R=1()Q,则电流I=2ZA,电压与电流的相位差"=()° ,电阻消耗的功率P= 4840 Wo14.三角形联结的三相对称负载，若线电压为380 V,则相电压为380 V：若相电流为10A,则线电流为17.32 A。

15. 式Q C =I 2X C 是表示电容元件在正弦电路中的无功功率计算公式。

16. 正弦交流电压的最大值Um 与其有效值UZ 比为 亚-17. 电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。

18. 若三相电动势依次达到最大值的次序为ei —e 2—e 3,则称此种相序为 正序。

电工电子技术基础与技能练习题库与答案一、判断题（共100题，每题1分，共100分）1.装用漏电保护器，是属于绝对保证安全技术措施。

A、正确B、错误正确答案：B2.正弦交流电路中，视在功率是电路中有功功率与无功功率之和。

A、正确B、错误正确答案：B3.晶体管可用较小电流控制较大电流。

A、正确B、错误正确答案：A4.电容器上所标明的电容值就是该电容器的实际电容。

A、正确B、错误正确答案：B5.磁感应强度是矢量，磁场强度是标量。

A、正确B、错误正确答案：B6.接触器互锁是指当一接触器得电动作时，通过其常闭辅助触点使另一接触器不能得电动作。

A、正确B、错误正确答案：A7.三相发电机各相绕组的始端和末端之间的电压称为相电压。

A、正确B、错误正确答案：A8.初相角的范围应是-360°—360°。

A、正确B、错误正确答案：B9.在三相异步电动机正反转电路中，用复合按钮能够保证实现可靠联锁。

A、正确B、错误正确答案：A10.测量交流电压主要采用电磁式电压表，电压表必须与被测电路并联。

A、正确B、错误正确答案：A11.模拟式万用表主要由测量机构（表头）、电子线路和转换开关三部分组成。

A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。

A、正确B、错误正确答案：A13.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。

A、正确B、错误正确答案：A14.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。

A、正确B、错误正确答案：B15.电焊变压器（交流弧焊机）是一种特殊的降压变压器。

空载时输出电压为30V左右，而在有载时电压约在60-75V。

A、正确B、错误正确答案：B16.使用万用表测量过程中，根据需要可以随意转换开关选择量程。

A、正确B、错误正确答案：B17.发射结正向偏置的晶体管一定工作在放大状态。

A、正确B、错误正确答案：B18.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。

电工电子技术基础与技能练习题库与参考答案一、判断题（共100题，每题1分，共100分）1.电容元件上的电流在相位上超前电压90°。

A、正确B、错误正确答案：A2.电感L越大，感抗也越大。

A、正确B、错误正确答案：B3.当三相负载越近于对称时，中线电流越小。

A、正确B、错误正确答案：A4.用万用表×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。

正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。

A、正确B、错误正确答案：A5.电源电动势的大小取决于电源本身，而与外电路无关。

A、正确B、错误正确答案：A6.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。

A、正确B、错误正确答案：B7.漏电保护装置可用于过载、过压、欠压和缺相保护。

A、正确B、错误正确答案：B8.装配中要严格执行“三按”，按图纸、按工艺、按操作习惯。

A、正确B、错误正确答案：B9.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则。

A、正确B、错误正确答案：A10.组合逻辑电路的分析和设计是两个相反的过程。

A、正确B、错误正确答案：A11.二极管和三极管作为开关器件使用时，都有“开关时间”，使得开关速度受到限制。

A、正确B、错误正确答案：A12.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B13.如果救护过程经历了5小时，触电者仍然未醒，应该继续进行。

A、正确B、错误正确答案：A14.P型半导体是本征硅（Si）内掺入微量的五价元素磷(P)制成的。

A、正确B、错误正确答案：B15.交流电的瞬时值是指交流电在任意时刻对应的数值。

A、正确B、错误正确答案：A16.半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。

A、正确正确答案：A17.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§ 1电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√2．√三、选择题1．（ B） 2 ．（ A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和1性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§ 2电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、 AC7．直流电流表、直流电流、+、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200 ～ 60016．存在于燃料与氧化剂中二、判断题1．×2．√3．√4．√5．×6．×2三、选择题1．（A） 2 ．（C） 3 ．（A） 4 ．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

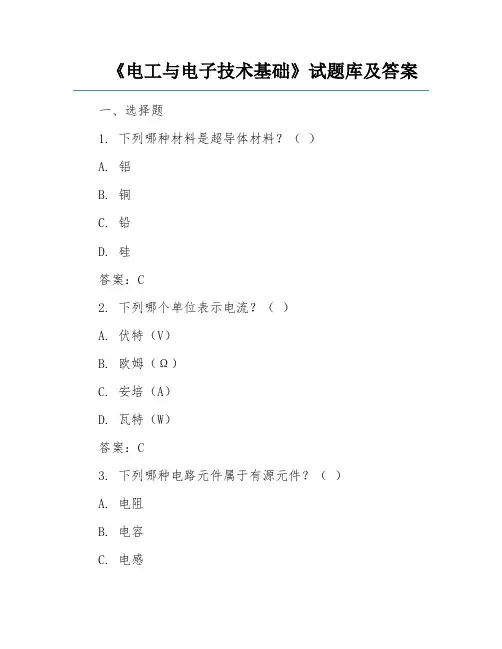

《电工与电子技术基础》试题库及答案一、选择题1. 下列哪种材料是超导体材料？（）A. 铝B. 铜C. 铅D. 硅答案：C2. 下列哪个单位表示电流？（）A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C3. 下列哪种电路元件属于有源元件？（）A. 电阻B. 电容C. 电感D. 电源答案：D4. 下列哪种电路元件的电压与电流关系遵循欧姆定律？（）A. 电阻B. 电容C. 电感D. 电源答案：A5. 下列哪种电路属于串联电路？（）A. 电阻并联B. 电阻串联C. 电容并联D. 电容串联答案：B二、填空题1. 电路中电流的大小与电压和电阻的关系可以用______定律表示。

答案：欧姆定律2. 在交流电路中，电压和电流的最大值分别为Um和Im，有效值分别为U和I，它们之间的关系是______。

答案：U = Um / √2，I = Im / √23. 电容元件在电路中的作用是______，电感元件在电路中的作用是______。

答案：储能和滤波；储能和滤波4. 串联电路中，各电阻上的电压之和等于______，各电阻上的电流相等。

答案：总电压5. 并联电路中，各支路电流之和等于______，各支路电压相等。

答案：总电流三、判断题1. 电容元件在电路中只能储存电能，不能释放电能。

（）答案：错误2. 电感元件在电路中只能储存磁能，不能释放磁能。

（）答案：错误3. 串联电路中，总电压等于各电阻上的电压之和。

（）答案：正确4. 并联电路中，总电流等于各支路电流之和。

（）答案：正确5. 交流电路中的电压和电流都是随时间变化的。

（）答案：正确四、简答题1. 简述欧姆定律。

答案：欧姆定律表明，在电路中，电流的大小与电压成正比，与电阻成反比。

即 I = U / R，其中I表示电流，U表示电压，R表示电阻。

2. 简述串联电路和并联电路的特点。

答案：串联电路的特点是各电阻上的电流相等，总电压等于各电阻上的电压之和；并联电路的特点是各支路电压相等，总电流等于各支路电流之和。

1．已知图中 U1＝2V， U2＝-8V，则UAB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则UAB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流IL 与相电流IP间的关系是：IP＝3 IL。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。

14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 A。

15．式QC =I2XC是表示电容元件在正弦电路中的无功功率计算公式。

16．正弦交流电压的最大值Um与其有效值U之比为2。

17．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。

18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为 正序 。

19．在正弦交流电路中，电源的频率越高，电感元件的感抗越 大 。

电工电子技术基础与技能练习题库+参考答案一、判断题（共100题，每题1分，共100分）1.两相触电比单相触电更危险。

A、正确B、错误正确答案：A2.半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。

A、正确B、错误正确答案：A3.正逻辑的与门等效于负逻辑的与门。

A、正确B、错误正确答案：B4.电压互感器在运行中，其二次绕组不允许短路。

A、正确B、错误正确答案：A5.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。

A、正确B、错误正确答案：A6.烙铁温度过低、焊接面( 焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。

A、正确B、错误正确答案：A7.变压器二次侧的输出电压随负载大小的改变越大越好。

A、正确B、错误正确答案：B8.正弦交流电路中，无功功率就是无用功率。

A、正确B、错误正确答案：B9.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。

A、正确B、错误正确答案：B10.单相异步电动的构造和三相异步电动机相似，也是由定子和笼型转子两个基本部分组成。

A、正确B、错误正确答案：A11.正弦交流电路中，有功功率与视在功率的比值称之为功率因数。

A、正确B、错误正确答案：A12.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。

A、正确B、错误正确答案：A13.交流电路中，容抗体现了电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A14.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。

A、正确B、错误正确答案：B15.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

A、正确B、错误正确答案：B16.主磁通一般比漏磁通大得多。

A、正确B、错误正确答案：A17.三相四线制是由三根相线和一根中线所组成的供电体系，其中相电压是指相线与相线之间电压。

A、正确B、错误正确答案：B18.一般情况下，发生单相触电的情况较少。

《电工与电子基础技术》习题集参考答案电工与电子基础技术习题一一、填空题：（每小题3分，共30分）1、电路是指（）流通的路径，由（）、（）、（）和（）四个基本部分组成。

2、在汽车单线制电路中，从（）到（）只用一根导线相连，称为（）；另一个电极与车架相连，称为（）。

3、电路图主要有（）图、（）图、（）图等图。

4、电路原理图简称（），它主要反映电路中各元器件之间的（），并不考虑各元器件的（）和（）。

5、框图是一种用（）、（）和（）等来表示电路工作原理和构成概况的电路图。

6、由于制作电路板时一般要用印刷油漆的方法将需要保留铜箔处覆盖，所以这种电路图的元器件的安装图称为（）图。

7.电路常见的三种工作状态为（）、（）、和（）。

8.汽车电路中具有一定电位的部位与金属机体相碰时发生的短路现象，称为（）。

9、（）的电路称为部分电路，（）的电路称为全电路。

10、人们把（）随（）变化的关系特性称为电源的外特性。

二、判断题（对的打√，错的打х，每小题2分共20分）1、负载也称为用电器。

（）2.从根本上说，框图也是一种原理图。

（）3、交流电流表和直流电流表都有“+”“-”两个接线端子. （）4、电路中有电流流动是电场力做功的结果。

（）5、电路中任意两点之间的电位差等于这两点之间的电压。

（）6、电压也称电位差。

（）7、交流电压表和直流电压表都有“+”“-”两个接线端子。

（）8、燃料电池虽然是一种高效、清洁、环保的电源，但它是一种蓄电池，需要充电。

（）9、电路无论空载还是满载，电源两端的电压都保持恒定不变。

（）10、在开路状态下，开路电流为零，电源端电压也为零。

（）三、选择题（每小题2分共20分）1、以下三种形式的电路图中，（）只能用来表示电路的大致组成情况和工作流程，更多应用于描述较为复杂的电气系统。

A、电路原理图B、框图C、印制电路图2、以下三种形式的电路图中，( )是分析和排除电路故障的基础，它最为常用，也最重要。

A、电路原理图B、框图C、印制电路图3、规定电流的方向为( )定向移动的方向。

电工电子技术基础与技能习题库与参考答案一、判断题（共100题，每题1分，共100分）1.PNP管放大电路中，的极性为负，则该管的发射结反偏、集电结正偏。

A、正确B、错误正确答案：B2.变压器是利用电磁感应原理，将某一等级的直流电压变换成频率相同的另一等级的交流电压，以满足不同负载需求的一种电气设备。

A、正确B、错误正确答案：B3.保证电气检修人员人身安全最有效的措施是将检修设备接地。

A、正确B、错误正确答案：A4.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。

A、正确B、错误正确答案：A5.通电线圈中插入铁芯后，它所产生的磁通会大大增加。

A、正确B、错误正确答案：A6.若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。

A、正确B、错误正确答案：B7.只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。

A、正确B、错误正确答案：A8.二-十进制译码器有10根输入线，4根输出线。

A、正确B、错误正确答案：B9.灭火器一经开启必须再充装。

A、正确B、错误正确答案：A10.电子元件在检验时只要功能OK，外观无关紧要。

A、正确B、错误正确答案：B11.若电路中的电压为负值，则表示电压的实际方向与参考方向相反。

A、正确B、错误正确答案：A12.电阻并联后的总电阻值小于其中任一只电阻的阻值。

A、正确B、错误正确答案：A13.因为三极管有共基极、共集电极和共发射极三种接法，所以三极管的三个电极都可以作为输入端，也都可以作为输出端使用。

A、正确B、错误正确答案：B14.晶体管可用较小电流控制较大电流。

A、正确B、错误正确答案：A15.某同学用模拟万用表欧姆挡检测一石英晶体的电阻值为无穷大，则判定晶体已失效。

A、正确B、错误正确答案：B16.组合逻辑电路的分析和设计是两个相反的过程。

A、正确B、错误正确答案：A17.二极管具有单向导电性。

A、正确B、错误正确答案：A18.基尔霍夫电压定律的表达式∑RI=∑E，表示在一个闭合回路中，各段电阻上电压降之和等于各电源电动势之和。

《电工与电子技术基础》试题为突出对电工技术基本概念、基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配 填空题 选择题 判断题 简答简算题 综合题（含电路分析、计算、电路设计） 小题数 10空 10 10 6 2 总分1020203020一．填空题（每空1分，共10分）1．电路如下图所示，已知：12I A =，23I A =，则3I = 。

答案：5A2、如图所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 若在A 、C 间加10V 的电压时，则图中电流I= A 。

答案：R BC = 4Ω，R A C = 10Ω，I= 1 A 。

3、如图所示的电路中，已知I 1=0.01A ，I 2=0.3A ，则I 3= A 。

答案：I 3= 0.29 A 。

4、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

5.市用照明电压是220V ，接入一个标有220V ，100W 的白炽灯后，灯丝上通过的电流的有效值是___________。

AC BI 6Ω8Ω 8Ω I 3 I 1 I 2答案：0.45A6、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个1KW,220V 的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为10V ，同6Ω的电阻连接时，路端电压为9V ，则电源电动势为 V ，内阻为 Ω. 答案：电源电动势为 10 V ，内阻为 0.667 Ω.9、如图10所示：答案：U= -1 V ，U 1= -15 V 。

电工电子技术基础与技能试题库与参考答案一、判断题（共100题，每题1分，共100分）1.二极管的开关时间主要取决于它的开通时间。

A、正确B、错误正确答案：B2.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。

A、正确B、错误正确答案：A3.正逻辑的与门等效于负逻辑的与门。

A、正确B、错误正确答案：B4.当线路发生接地故障时，接地电流从接地点向大地四周流散，这时在地面上形成分布电位，人假如在接地点周围（20m以内）行走，其两脚之间就有电位差，由这电位差造成人体触电称为跨步电压触电。

A、正确B、错误正确答案：A5.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。

B、错误正确答案：B6.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。

A、正确B、错误正确答案：B7.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。

A、正确B、错误正确答案：A8.过载保护就是当电气设备过载时能立即切断电源的一种保护。

A、正确B、错误正确答案：B9.交流接触器通过自身的常开辅助触点使线圈总是处于得电状态的现象叫做自锁。

A、正确B、错误正确答案：A10.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。

A、正确正确答案：A11.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。

A、正确B、错误正确答案：B12.电阻串联后的总电阻值大于其中任一只电阻的阻值。

A、正确B、错误正确答案：A13.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。

A、正确B、错误正确答案：A14.保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。

A、正确B、错误正确答案：A15.三相异步电动机接触器互锁正反转控制电路中，正反转接触器的自锁触点互换后，电动机只能进行点动控制。

一、填空题：1、有效；311V；2、违章冒险；缺乏电气知识；输电线或用电设备的绝缘损坏3、大地之间作良好的金属联接；供电系统中的零线；4、电磁转换、传递能量；5、电源频率；磁极对数；6、传递信号；电流的热效应；7、增大；8、二进制数码表示不同的信号9、电压闭合10、 8：911、功率质量电压质量供电可靠二、选择题1、A；2、D；3、A；4、A；5、B；6、D；7、D；8、A；9、D；10、B；三、判断题1、×；2、√；3、√；4、√；5、√；6、√；7、×；8、√；9、×；10、×；四、简答题（3*10分=30分）1.答：照明和电热设备是电阻性负载，工作稳定，可能出现的故障一般为短路，故安装熔断器；电动机工作时受负载的影响大，容易过载，所以装容电器作为保护，装热继电器作为过载保护2.答：隔离；绝缘；使用安全电压；保护接地；保护接零；安装防触电保护装置。

3.答：提高电源设备的利用率；降低线路损耗；提高供电质量；节约铜材。

五、计算题解：加在灯泡两端的电压为： u＝220 sin314t V由此可知：UM＝220 ω＝314t Ф＝0交流电的频率为：f＝ω/2л＝314/2×3.14＝50HZ灯泡两端的电压有效值为：U= UM/ =220 / =220V根据纯电阻电路的平均功率公式：P=IU则电流的有效值为：I＝P/U=100/220≈0.455A由欧姆定律可以求出灯泡的热态电阻为：R＝U/I=220/0.455≈484Ω。

电工电子技术基础与技能测试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。

A、正确B、错误正确答案：B2.正逻辑的与门等效于负逻辑的与门。

A、正确B、错误正确答案：B3.三相异步电动机能起动运行的首要条件是：在定子绕组中通入三相交流电产生旋转磁场。

A、正确B、错误正确答案：A4.低压电气按照电器动作性质不同可分为手动电器和自动电器。

A、正确B、错误正确答案：A5.二极管元件属于非线性电阻。

A、正确B、错误正确答案：A6.射极支路接入电阻是为了稳定静态工作点。

A、正确B、错误正确答案：A7.涡流现象是线圈的自感现象。

A、正确B、错误正确答案：B8.星形联结时线电流是相电流的倍。

A、正确B、错误正确答案：B9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。

B、错误正确答案：A10.在R-L-C串联电路中，、、的数值都有可能大于端电压。

A、正确B、错误正确答案：B11.纯电阻电路的有功功率为零。

A、正确B、错误正确答案：B12.根据电路放大原理，可以说任何放大电路都有功率放大作用。

A、正确B、错误正确答案：A13.二极管具有单向导电性。

A、正确B、错误正确答案：A14.电路在短路状态下，电源内阻上压降为零。

A、正确B、错误正确答案：B15.三相异步电动机点动控制电路不需要进行过载保护。

A、正确B、错误正确答案：A16.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。

A、正确B、错误正确答案：A17.发射结正向偏置的晶体管一定工作在放大状态。

A、正确B、错误正确答案：B18.三相异步电动机的起动电流一般可达额定电流的4-7倍。

A、正确正确答案：A19.导体的电阻率仅由材料种类决定，与外加电压、通过的电流以及环境温度均无关。

A、正确B、错误正确答案：B20.改变电路中的电位参考点，各点的电位也随之改变。
