RW12-12系列户外高压跌落式熔断器产品使用说明书河南亚丰电瓷电器有限公司1主要用途及适用范围熔断器是一种当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而开断电路的开关装置。
跌落式熔断器是动作后载熔件自动跌落，形成端口的熔断器。
RW、HRW、PRWG及HPRWG系列跌落式熔断器适用于交流50HZ系统电压10KV~35KV的电力系统中，用于输电线路和电力变压器的短路和过负荷保护。
2使用环境2.1环境温度：-40℃~+40℃；2.2相对湿度：日平均值不大于95%，月平均值不大于90%；2.3海拔高度不超过34m/s；2.5安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。
3产品型号和名称□□□□□□□□额定电流：A其它标志：F-带有负荷开断装置B-带有避雷器额定电压：KV设计序号保护对象：T-保护变压器用M-保护电动机用C-保护电容器用P-保护电压互感器用安装场所：N-户内W-户外产品名称：R-瓷绝缘熔断器HR-复合绝缘熔断器结构特征：X-限流式P-喷射式例：HRW11-12/100 12KV系统用11型户外交流高压复合绝缘跌落式熔断器，额定电流为100A4产品结构及原理跌落式熔断器主要由绝缘支架和熔丝管两部分组成，绝缘支架两端安装静触头，熔丝管两端安装动触头，熔丝管由内层的消弧管和外层的酚醛纸管（或环氧玻璃布管）组成。
带负荷开断装置跌落式熔断器增加弹性辅助触头及灭弧室罩，用以分、合负载电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧，形成闭合位置。
当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，在管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭，熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。
带复合开端装置跌落式熔断器需要开断负荷时，绝缘杆拉开动触头，此时辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩中消逝能量，同时灭护罩产生气体，在电流过零时，将电弧熄灭。
10千伏变压器台架标准化施工技能竞赛笔试题一、填空题（每空0.5分，共31分）1.接地体采用（∠50×5×2500）的角钢，两接地体之间距离为（5）米。
2.（高压熔断器）与变压器（低压出线柱头）安装在同侧，此面作为变台的正面。
3.避雷器横担采用（∠63×6×3000）角钢，横担中心水平面距地面 (5.5 ）米,横担校平后使用U型抱箍进行固定。
水平倾斜不大于横担长度的（1／100）。
4.按10KV标准化变压器台架施工工艺说明的要求,从台架正面看避雷器应（单独沿变台左侧电杆内侧）接地。
5.避雷器要进行（绝缘电阻）、（泄露值）试验。
6.农网改造升级工程物资招标采购，要坚持“（公平）、（公正）、（科学）、（择优）”的原则。
7.避雷器横担中心水平面距地面（5.5）米。
8.电杆校正后，进行回填土并夯实，每（50）cm进行夯实一次，松软土质的基坑回填土时，采用增加夯实次数的加固措施。
回填土后的电杆基坑应设臵防沉土层，培土高度超出地面（30）cm。
9.接地环距熔断器横担侧支瓶中心（35）cm处安装。
10.变压器应安装在（村内负荷中心），通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于（500）米。
11.隔离开关横担端部上下倾斜不应大于（20mm），左右扭斜不应大于（20mm）。
12. JP柜须选用通过国家3C认证的产品，主进断路器应具有（30）kA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为（50～500）mA可调，还应具备断相保护功能。
13.避雷器采用（硅橡胶氧化锌避雷器）。
安装牢固，排列整齐，高低一致，各相间距离应不小于（0.5）米。
14.变压器高压侧接线柱头应采用（设备线夹）与引线连接，低压侧应采用（抱杆线夹）与引线连接。
15.避雷器下端应采用（绝缘线）将三相连接在一起，再用接地引线沿电杆与（接地体）连接。
概述：户外高压熔断器适用10kV，额率48Hz-62Hz交流电力系统中作输电线路和电力变压器的短路保护与过电流保护。
产品性能特点本产品是一种顶盖密封、抗风雪、抗污秽能力强，内插式结构双点灭弧的输电保护装置。
熔断器绝缘体采用新型材料骨架涂耦连剂后一次模压硫化成型。
具有强度高、重量轻、抗拉抗弯能力强等优点，完全克服了传统的瓷质绝缘体怕碰易碎，不适温度急剧变化而自爆裂的缺点。
适用范围1.产品基本使用条件：1)海拔高度：普通型不超过3000米2)环境温度不高于40℃，不低于-40℃2.产品不适用于下述场所：1)有燃烧或爆炸危险场所。
2)有剧烈震动或冲击场所。
3)有导电化学气体作用及严重脏污、盐雾地区。
动作原理及结构特征熔断器由绝缘体、上下防污罩、上下触点、灭弧管等组成，灭弧管采用内插式，可360°旋转安装(克服同类产品的安装，使用不便的缺点)双点灭弧。
当熔丝熔断时，利用悬落点可迅速灭弧，瞬间开断，形成明显断开指示。

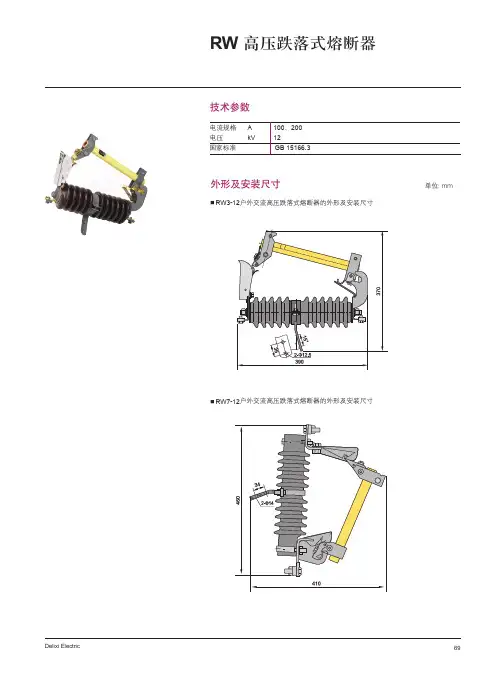

高压熔断器技术参数表o HRW3-10-100~20面议/o HRW3-10-100~20面议/o RW7-10/100~200面议/o RW9-10/100~200面议/o RW12-12/100~20面议/o RW12-10/100~20面议/o HRW10-10/100~2面议/PRW5-12～40.5型熔断器详细说明：PRW5-12～40.5型熔断器是从韩国平日株式会社成套引进技术，采用大爬距防污型高强度电瓷，不锈刚支件，铜合金的动静触头，玻璃纤维复合材料制作的熔管及不锈钢件，使熔断器具有可靠的机械和电气性能。
该产品主要用于12KV线路，开关断路电流或过负荷电流，适用于分线路及工矿企业配电系统中的保护。
技术参数：。
R W– 12/100-12.5型户外交流高压喷射跌落式熔断器技术条件HY— 2013 —101编写：XXX校对：XXX审核：XXXXXXXX电气科技有限公司2013年X月X日1. 主题内容与使用范围：本标准规定了公司生产的12kv户外交流高压跌落式熔断器（以下简称熔断器）的额定参数、正常使用条件、主要采用标准、技术要求、设计结构、型式试验、标志、运输、储存、采用标准（主要）等内容。
本产品适用于额定电压12kv、额定频率50Hz / 60Hz的配电线路及变压器短路故障和过载电流保护。
2. 正常使用条件：a.周围空气温度：–40℃～+45℃；b.海拔高度1000m及以下地区；c.风压：不大于700pa（相当于风速34m／s）3.主要采用标准：a)GB/T 15166.3-2008b) PRW-12/100-12.5型户外交流高压喷射跌落式熔断器4.技术条件：4.1额定电压为12kv.4.2额定电流：a.底座额定电流为100A;b.配用熔断件额定电流6～100A；4.3额定频率：50Hz4.4额定短路开断电流:对称开断为12.5KA.额定雷电冲击耐受电压和1min工频耐受电压见表1。
4.5绝缘水平额定雷电冲击耐受电压和1min工频耐受电压见表1。
表14.6机械稳定性：熔断器器应200次连续“分合”操作。
4.7熔断器外绝缘的对地爬距为330mm5.设计与结构：5.1熔断器由安装支架、绝缘子、载熔件、载熔件触头、底座触头、释压帽、接线端子等结构。
5.2灭弧罩应符合《交流高压熔断器专用玻璃钢消复合管》的规定.5.3熔断器的动静触头要接触良好，具有可靠的电器连接。
5.4熔断器载熔件上触头端要有能用专用绝缘操作杆进行“分合”操作的结构；载熔件下触头号要有便于用绝缘操作杆安装或取下载熔件的结构。
5.5载熔件下触头设计一扭转翻板弹簧，使装好的载熔件在扭转翻板弹簧的扭力作用下处于拉紧状态，保证熔断器触头可靠接触。
5.6熔断器的接线端子为板状结构时，应符合IEC-282-2《变压器、高压电器及套管的接线端子》的规定。
RW12-15／200A 高压跌落式熔断器
（实物留底图片）
产品出厂检验报告
型号规格：RW12-15／200A 供货产品数量：660
检验方式：出厂检验
序号
检验项目
检验内容
检验结果
1
外观检查
产品外观规整，外表不无超过标准规定杂质，凸起等缺陷
合格
2 1/10us Steep current impulse
陡波冲击 电流下残压75≯kV 合格
3 8/20us Lightning currentimpulse
雷电冲击 电流下残压95≯kV
合格
4 30/60us Switching current impulse
操作冲击 电流下残压42≯kV
合格
5 2ms Rectangular currentimpulse
方波通流 容量（2ms ）235A
合格
6 4/10us High currentimpuise
大电流 冲击耐受85kA
合格
经检验各项符合标准规定，准予出厂 检验员:
质检部 2014年 8 月
设备技术规范
（RW12-15／200A 高压跌落式熔断器）
RW12-15／200A 高压跌落式熔断器原理
RW12-15／200A高压跌落式熔断器主要技术数据
RW12-15／200A高压跌落式熔断器外形及安装尺寸
RW12-15／200A高压跌落式熔断器使用环境
RW12-15／200A高压跌落式熔断器安装，使用注意事项
RW12-15／200A高压跌落式熔断器定货须知
RW12-15／200A高压跌落式熔断器质量检测报告。
中华人民共和国能源部部标准SD 319—89户外交流高压跌落式熔断器及熔丝技术条件户外交流高压跌落式熔断器(以下简称熔断器)的熄弧采用单端或逐级排气式, 以改善额定短路开断电流和下限短路开断电流的开断能力。
熔丝在熔管内承受20~30N拉力,且此力不合闸操作力大小的影响。
第一篇熔断器1 适用范围本标准适用于额定电压为10～63kV、频率为50Hz的熔断器。
2 使用条件2.1 环境温度：+40～-45℃；+40～-35℃。
日温差：日温差变化范围分级25℃；32℃。
2.2 海拔高度：当海拔高度超过1000m时，按表1的修正系数进行修正。
表1海拔高度在1000～1500m之间及1500～3000m之间的修正系数，按表1数值用线性插值法求得。
2.3 风压不大于700N/m2。
2.4 爬电比距：熔断器外绝缘的爬电距离与最高电压之比，单位为mm/kV。
对中性点非有效接地系统：Ⅱ级污秽地区的对地爬电比距不得小于20mm/kV；Ⅲ级污秽地区的对地爬电比距不得小于25mm/kV；Ⅳ级污秽地区的对地爬电比距不得小于31mm/kV。
3 名词术语3.1 额定电压熔断器铭牌上标明的正常工作线电压有效值。
3.2 最高电压制造厂所保证的熔断器可以长期运行的最高线电压有效值。
3.3 额定电流熔断器铭牌上所标明的可以长期运行的电流有效值。
3.4 额定短路开断电流按本技术条件规定进行试验时，熔断器保证能开断的最大短路电流的周期分 量有效值。
3.5 瞬态恢复电压熔断器电弧熄灭后，在其上、下触头两端出现的具有显著瞬态特性的电压。
该电压由工频分量和瞬态分量(非周期性的、单频振荡的或多频振荡的)叠加而成。
3.6 工频恢复电压熔断器的电弧熄灭，瞬态恢复电压消失后，作用在熔断器上、下触头间的工 频电压有效值。
3.7 弧前时间从熔断器开始流过足以使熔丝熔断的电流至电弧出现瞬间的时间间隔。
3.8 燃弧时间从电弧出现瞬间至电弧最终熄灭瞬间的时间间隔。
乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。
(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。
(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。
(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。
(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。
(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。
一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。
