高压跌落式熔断器简介及操作注意事项

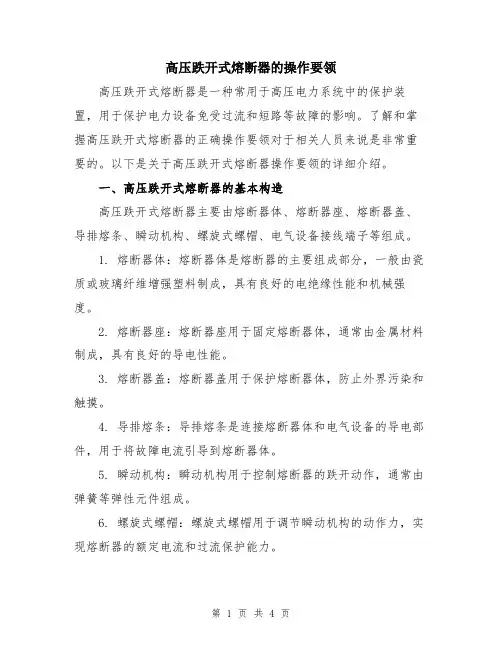

高压跌开式熔断器的操作要领高压跌开式熔断器是一种常用于高压电力系统中的保护装置，用于保护电力设备免受过流和短路等故障的影响。

了解和掌握高压跌开式熔断器的正确操作要领对于相关人员来说是非常重要的。

以下是关于高压跌开式熔断器操作要领的详细介绍。

一、高压跌开式熔断器的基本构造高压跌开式熔断器主要由熔断器体、熔断器座、熔断器盖、导排熔条、瞬动机构、螺旋式螺帽、电气设备接线端子等组成。

1. 熔断器体：熔断器体是熔断器的主要组成部分，一般由瓷质或玻璃纤维增强塑料制成，具有良好的电绝缘性能和机械强度。

2. 熔断器座：熔断器座用于固定熔断器体，通常由金属材料制成，具有良好的导电性能。

3. 熔断器盖：熔断器盖用于保护熔断器体，防止外界污染和触摸。

4. 导排熔条：导排熔条是连接熔断器体和电气设备的导电部件，用于将故障电流引导到熔断器体。

5. 瞬动机构：瞬动机构用于控制熔断器的跌开动作，通常由弹簧等弹性元件组成。

6. 螺旋式螺帽：螺旋式螺帽用于调节瞬动机构的动作力，实现熔断器的额定电流和过流保护能力。

7. 电气设备接线端子：电气设备接线端子用于与外部电源或负载设备连接，通常由金属材料制成，具有良好的导电性能。

二、高压跌开式熔断器的操作步骤1. 断电操作在操作高压跌开式熔断器之前，首先需要进行断电操作，确保电力系统处于安全状态。

断电操作可以通过按下相应开关或刀闸来实现。

2. 定位瞬动机构将高压跌开式熔断器的瞬动机构定位到“工作”位置，并使用螺旋式螺帽调节瞬动机构的动作力，使其适应设备的额定电流和过流保护能力。

3. 拆卸熔断器盖将熔断器体的保护盖卸下，通常需要使用专用工具进行拆卸。

在拆卸熔断器盖之前，需要确保设备已经断电，并且没有残留的电荷。

4. 检查导排熔条检查导排熔条的连接和固定情况，确保导排熔条与熔断器体连接良好，无松动或断裂等现象。

5. 更换熔断器体如果需要更换熔断器体，首先需要选择合适的熔断器体规格，并根据设备的额定电流和过流保护能力进行调节。

高压跌落式熔断器操作注意事项正常工作时，熔断保险丝两端的上触头和下触头由熔丝固定。

将上动触头推入卡口突出部后，铜片制成的上静触头抵住上动触头，使熔断保险丝牢固卡在卡口上。

当短路电流通过保险丝时，会产生电弧。

保险丝管内的钢纸管在电弧的作用下会产生大量的气体，当电流过零时电弧就会熄灭。

由于保险丝熔断，保险丝管上下活动触点失去保险丝的紧固力。

在熔丝管自身的重力和上下静触头的弹簧片的作用下，熔丝管迅速下降，使电路开路。

高压熔断器的功能高压熔断器的主要功能是它可以与隔离开关一起使用，而不是自动空开，因为它具有优良的性能。

它也可以与负荷开关一起使用。

它还具有短路保护、过载和隔离电路。

因此，它被广泛应用于输配电线路和设备中。

高压跌落式熔断器的应用安装在配电变压器一次侧，可作为配电变压器内部短路保护和低压线路短路后备保护。

配电变压器和低压线路停电检修时，由于有明显的断开点，具有隔离开关功能，给检修人员带来安全感。

在有负荷的情况下，也便于进行停输操作，因此广泛应用于小容量配电变压器中。

常用作户外高压保护电器、输电线路、电力变压器过载和短路保护；开、关额定负载电流。

高压跌落式熔断器操作规程1.准备：作业前做好准备，选择合适的电压等级和合格的绝缘拉杆，戴绝缘手套，穿绝缘鞋，确保安全。

2.二次检查：操作前应仔细检查设备名称和编号，以确定操作对象的正确性。

3.三站式：选择便于操作的位置，站好。

一般情况下，最好站在电流动作相降保险丝的前部和下部。

如果是在塔上操作，请系好安全带。

4.四对中：在操作过程中，使熔断器的动触头与其静触头对中，以保证闭合的准确性。

5.合上：合上高压跌落式熔断器时，必须迅速、果断、准确，但合到底时，不得用力过大，以免损坏支撑绝缘子等设备。

跌落式熔断器登杆拉合作业方法与安全注意事项摘要：安全生产是各个公司工作的重中之重，学习规范的跌落式熔断器登杆拉合作业方法，牢记相关安全注意事项，有利于保护作业人员人身安全，也有利于正常开展安全生产工作。

关键词：跌落式熔断器；作业方法；安全注意事项引言跌落式熔断器作为10kV配电网重要组成部分，经受着频繁的分合操作任务。

作业人员需了解跌落式熔断器的作用和运作原理，在作业前准备齐全安全工器具，规范作业过程，明确安全注意事项。

1.跌落式熔断器介绍跌落式熔断器具有经济性、便于调换、便于巡视等特点广泛应用于10kV配电网分支线路处、高压用户进线处、变压器高压侧等处。

当发生线路故障时，跌落式熔断器故障相会跌落形成明显故障指示，便于巡线人员判断故障类型和故障地点[1]。

跌落式熔断器由底座、熔丝元件和熔丝管组成。

底座由上（下）接线端子、上（下）静触头和安装架构成[2]。

熔丝管上带有操作环、弹簧、铜螺帽、转动轴等部件。

当线路过载或短路时，熔丝元件自身发热使得熔体熔断，熔丝管上的活动机关被释放，熔丝管借助自身重量跌落并悬挂在底座上，形成明显的隔离断开点[3]。

现场巡视人员根据跌落式熔断器的分合情况初步判断故障类型，为故障抢修排查节约时间。

作业涉及安全工器具1.脚扣 2.安全带 3.安全帽 4.围栏 5.红白带 6.标识牌 7.令克棒8.防雨罩（雨天时使用）9.雨披（雨天时使用）10.护目镜 11.绝缘鞋 12.专用吊绳三．作业方法1.登杆前检查工作环境是否适宜工作，在作业现场布置红白带、围栏并悬挂标示牌防止外人进入工作区域。

核对杆号与操作票内容无误。

2.作业人员对安全带、固定安全带的绳索、脚扣等工器具进行外观检查，所使用安全工器具应有合格的安全检验标签且在使用期限内。

3.请求调度发令执行工作，唱票复诵确保调度操作内容、操作票编号一致。

4.工作负责人或工作监护人现场召开站班会，宣布工作内容，布置具体工作安排，在操作票上记录调度发令人、现场工作发令人和作业人员的姓名，记录工作开始时间。

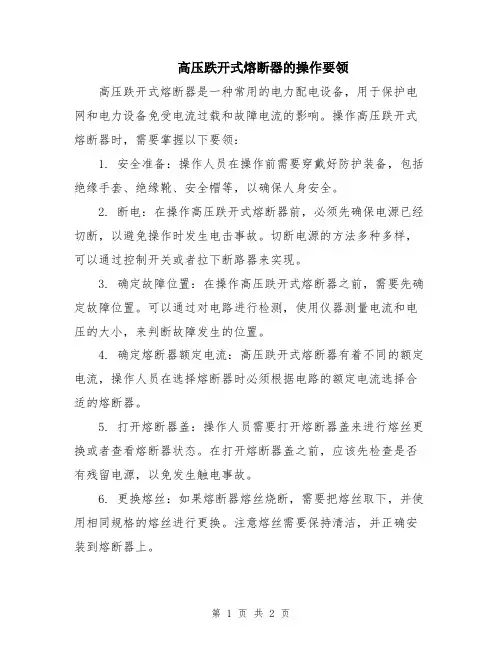

高压跌开式熔断器的操作要领高压跌开式熔断器是一种常用的电力配电设备，用于保护电网和电力设备免受电流过载和故障电流的影响。

操作高压跌开式熔断器时，需要掌握以下要领：1. 安全准备：操作人员在操作前需要穿戴好防护装备，包括绝缘手套、绝缘靴、安全帽等，以确保人身安全。

2. 断电：在操作高压跌开式熔断器前，必须先确保电源已经切断，以避免操作时发生电击事故。

切断电源的方法多种多样，可以通过控制开关或者拉下断路器来实现。

3. 确定故障位置：在操作高压跌开式熔断器之前，需要先确定故障位置。

可以通过对电路进行检测，使用仪器测量电流和电压的大小，来判断故障发生的位置。

4. 确定熔断器额定电流：高压跌开式熔断器有着不同的额定电流，操作人员在选择熔断器时必须根据电路的额定电流选择合适的熔断器。

5. 打开熔断器盖：操作人员需要打开熔断器盖来进行熔丝更换或者查看熔断器状态。

在打开熔断器盖之前，应该先检查是否有残留电源，以免发生触电事故。

6. 更换熔丝：如果熔断器熔丝烧断，需要把熔丝取下，并使用相同规格的熔丝进行更换。

注意熔丝需要保持清洁，并正确安装到熔断器上。

7. 检查熔断器状态：在更换熔丝之后，需要检查熔断器的状态。

熔断器的熔丝应该处于正常状态，没有烧断或者烧坏的现象。

如果熔断器的熔丝有异常情况，应该进行进一步检修或者更换。

8. 关闭熔断器盖：在熔丝更换或者检修完毕之后，操作人员应该将熔断器盖关闭好，并确保盖子安装正确，以避免熔丝受到外部物体的影响。

9. 恢复供电：在确认高压跌开式熔断器已经正常工作之后，可以恢复供电。

10. 记录维护信息：每次操作高压跌开式熔断器时，需要记录下相应的维护信息，包括操作人员、操作时间、更换熔丝类型和规格等，以便今后的维护和管理。

总之，操作高压跌开式熔断器需要谨慎和细心，尤其是在操作时需要确保安全，避免电击事故的发生。

只有正确地操作熔断器，才能保证电力系统的正常运行和电力设备的安全运行。

1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。

2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。

正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。

故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。

因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

RW10-12F
HRW10-12F
RW10-12概述RW10-12F、RW10-12F(M)熔断器适用于交流12kV的配电线路和配电高压电器的过载和短路保护以分合额定负荷电流之用，RW10-12F型为一般产品，其泄漏比距为2.2；RW10-12F(M)型为防盐雾型产品,泄漏比距为3.3，适用于高污秽地区使用，技术参数与12F型相同。

结构特征1、熔断器是由基座和消弧装置两大部分组成，工作触头设计为桥形结构,灭弧管下端装有能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置时的自锁，线路或高压电器过载或短路时熔丝熔断，弹簧支架在扭簧的作用下，迅速将熔丝从灭弧管中抽出。

以减少燃弧时间和灭弧材质的消耗。

2、熔断管采用逐级排气结构，在开断小故障电流时，由于上端封闭，形成单端排气,使管内保持较大的压力，利于熄灭小故障电流，在开断大短路电流时，上端被冲开形成两端排气，以减少管内压力，防止在开断大短路电流时熔管为机械破坏，故本产品能可靠地开断上限断流容量至下限断流容量之间的任何电流。

3、熔断器装有灭弧室和弧触头，可分、合额定负荷电流，起到负荷开关的作用，分、合操作时使电弧在弧触头上产生，在灭弧室内熄灭，以保护工作触头不受电弧烧伤，灭弧室是采用新型工程塑料压制而成。

RW10-12F
户外高压交流跌落式熔断器
主要技术参数
138
外形与安装尺寸订货须知订货时须注时：1、产品名称及型号规格；2、熔丝的额定电流；3、订货数量；4、是否需要备品或配件。

RW10-12F
户外高压交流跌落式熔断器高压电器
139。

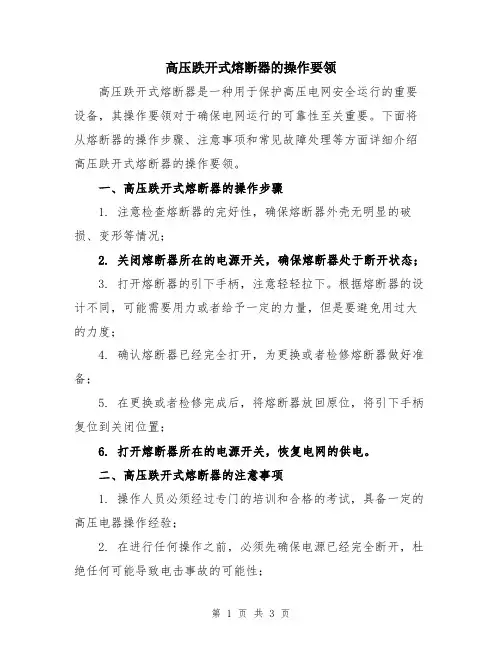

高压跌开式熔断器的操作要领高压跌开式熔断器是一种用于保护高压电网安全运行的重要设备，其操作要领对于确保电网运行的可靠性至关重要。

下面将从熔断器的操作步骤、注意事项和常见故障处理等方面详细介绍高压跌开式熔断器的操作要领。

一、高压跌开式熔断器的操作步骤1. 注意检查熔断器的完好性，确保熔断器外壳无明显的破损、变形等情况；2. 关闭熔断器所在的电源开关，确保熔断器处于断开状态；3. 打开熔断器的引下手柄，注意轻轻拉下。

根据熔断器的设计不同，可能需要用力或者给予一定的力量，但是要避免用过大的力度；4. 确认熔断器已经完全打开，为更换或者检修熔断器做好准备；5. 在更换或者检修完成后，将熔断器放回原位，将引下手柄复位到关闭位置；6. 打开熔断器所在的电源开关，恢复电网的供电。

二、高压跌开式熔断器的注意事项1. 操作人员必须经过专门的培训和合格的考试，具备一定的高压电器操作经验；2. 在进行任何操作之前，必须先确保电源已经完全断开，杜绝任何可能导致电击事故的可能性；3. 操作人员必须穿戴合适的防护用具，包括绝缘手套、绝缘靴等；4. 在操作前必须检查熔断器的工作条件，包括外壳完好性、焊点的连接情况等；5. 操作人员必须根据熔断器的使用手册或者操作指南进行操作，不得违反操作规程；6. 在操作过程中，要保持清醒的头脑，严禁酒后操作；7. 在更换或者检修时，要遵循规定的操作步骤，不得随意拆动或者重组熔断器；8. 在操作完毕后，要进行必要的检查和测试，确保熔断器的工作状态正常。

三、高压跌开式熔断器常见故障处理1. 熔化体熔断熔丝熔断导致的熔断是跌开式熔断器最常见的故障之一。

当发生这种情况时，应当检查熔断器的额定电流是否过载、是否存在短路和过电压等问题。

如果发现熔丝已经熔断，则需要更换熔丝。

2. 过热熔断器过热可能会导致熔断器失效，甚至引发火灾等危险。

在操作中，一定要注意熔断器的发热情况，如果发现明显的过热现象，应及时停止操作，并进行检查和维修。

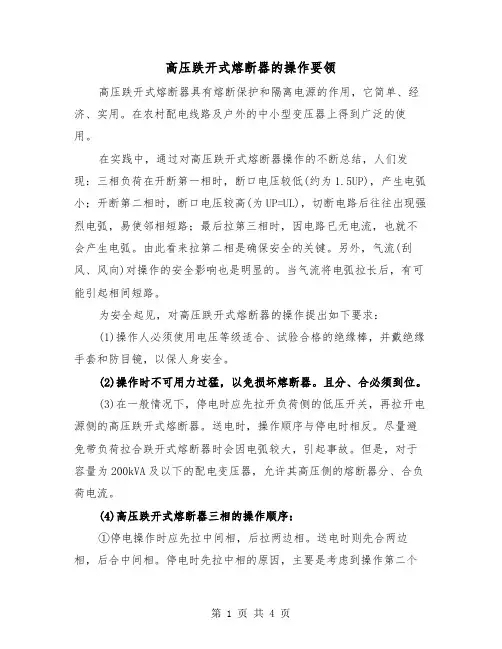

高压跌开式熔断器的操作要领高压跌开式熔断器具有熔断保护和隔离电源的作用，它简单、经济、实用。

在农村配电线路及户外的中小型变压器上得到广泛的使用。

在实践中，通过对高压跌开式熔断器操作的不断总结，人们发现：三相负荷在开断第一相时，断口电压较低(约为1.5UP)，产生电弧小；开断第二相时，断口电压较高(为UP=UL)，切断电路后往往出现强烈电弧，易使邻相短路；最后拉第三相时，因电路已无电流，也就不会产生电弧。

由此看来拉第二相是确保安全的关键。

另外，气流(刮风、风向)对操作的安全影响也是明显的。

当气流将电弧拉长后，有可能引起相间短路。

为安全起见，对高压跌开式熔断器的操作提出如下要求：(1)操作人必须使用电压等级适合、试验合格的绝缘棒，并戴绝缘手套和防目镜，以保人身安全。

(2)操作时不可用力过猛，以免损坏熔断器。

且分、合必须到位。

(3)在一般情况下，停电时应先拉开负荷侧的低压开关，再拉开电源侧的高压跌开式熔断器。

送电时，操作顺序与停电时相反。

尽量避免带负荷拉合跌开式熔断器时会因电弧较大，引起事故。

但是，对于容量为200kVA及以下的配电变压器，允许其高压侧的熔断器分、合负荷电流。

(4)高压跌开式熔断器三相的操作顺序：①停电操作时应先拉中间相，后拉两边相。

送电时则先合两边相，后合中间相。

停电时先拉中相的原因，主要是考虑到操作第二个(边相)跌开式熔断器时电流较大，而此时中相已拉开，另两个跌开式熔断器相距较远，可防止电弧拉长造成相间短路。

②遇到大风时要按先拉中间相，再拉背风相，最后拉迎风相的顺序进行停电。

送电时则先合迎风相，再合背风相，最后合中间相。

这样可以防止风吹电弧造成短路。

(5)尽量避免在下雨天或打雷时进行操作。

(6)变压器出现故障的征兆(声音异常、喷油等)，不得进行操作。

应用变压器电源线路的断路器将其断开。

(7)用户外跌开式熔断器可以拉合小电流电路。

例如可进行以下操作：①电压为10kV，长10km以内的空载架空线路的拉合。

主持:杨留名电工之友NONGCUN DIANGONG安装运行注意事项(646100)国网四川泸川供电公司陈高压跌落式熔断器是动作后载熔件自动跌落，形成断口的熔断器。

它主要用于架空配电线路的支线T 接点、配电变压器一次侧、电力电容器及用户分界处等 作为过载或短路保护。

1 工作原理跌落式熔断器主要由绝缘支架和熔管两部分组 成，绝缘支架两端安装静触头，熔管两端安装动触头, 熔管由内层消弧管和外层纸管或环氧玻璃管组成。

跌落式熔断器在正常运行时，熔管借助熔丝张紧 处于闭合位置，当系统发生故障时，故障电流使熔丝迅 速熔断，并形成电弧，消弧管受电弧灼热，分解出大量 的气体，在管内形成很高的纵吹压力，电弧被迅速拉长而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，锁 紧机构释放熔管,熔管跌落，形成明显的开断点。

2安装使用(1) 配电变压器高压侧熔丝配置。

配电变压器容 量在100 kVA 以下者，熔丝按照配电变压器高压侧额 定电流的2.0—3.0倍选择；容量在100 kVA 及以上的，熔丝按照配电变压器高压侧额定电流的1.5—2.0倍选 择。

(2) 熔丝的额定电流必须与负荷电流相匹配，若配 合不当应进行调整。

一般常用的熔丝额定电流为100 A 和200 A, 100 A 及以下的熔丝只能用在额定电流100 A 的熔管内,100 A 以上到200 A 的熔丝用在额定电流200 A 的熔管 内。

如果将100 A 以下的熔丝用于 额定电流200 A 的熔管将导致小电 流故障下不能断开的后果。

(3) 跌落式熔断器熔管的消弧 管不能有折弯或破损，如有损坏，将 导致熔丝不能断开小电流故障。

(4) 安装熔丝时必须使用标准熔丝，禁止用铜丝或铝丝代替。

安装熔丝时，应在灭弧 管上端用保护帽将熔丝压紧，熔丝下端应绕过弹簧支 架，并使扭簧处于扭紧状态,然后用螺母将熔丝压紧， 但不要太紧，太紧会导致熔丝被切断并剪掉熔丝抽头。

3运行及维护(1) 在操作中尽量避免带负荷拉合跌落式熔断器， 如果发现操作中错合熔断器，即使合错，甚至发生电 弧,也不能将其再拉开。

户外高压跌落式熔断器的操作方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!户外高压跌落式熔断器的操作方法简介户外高压跌落式熔断器是电力系统中常见的保护设备之一，它在电路中扮演着重要的过载保护和短路保护角色。

跌落式熔断器正确的操作顺序，电⼯须知！跌落式熔断器是10kV配电线路分⽀线和配电变压器最常⽤的⼀种短路保护开关，它具有经济、操作⽅便、适应户外环境性强等特点，被⼴泛应⽤于10kV配电线路和配电变压器⼀次侧作为保护和进⾏设备投、切操作之⽤。

跌落式熔断器的操作顺序1、停电操作顺序：1)跌开式熔断器⽔平排列且有风时,停电操作应逆风向进⾏,先拉开下风侧边相跌落式熔断器,再拉开中相跌落式熔断器,最后拉开上风側边相跌落式熔断器。

当跌落式熔断器⽔平排列⽽⽆风时,停电操作应先拉开中相跌落式熔断器,后拉开左右边相跌落式熔断器。

2)跌落式熔断器三⾓排列且有风时,停电操作应先拉开下风侧边相跌落式熔断器,再拉开上风侧边相跌落式熔断器,最后拉开中相跌落式熔断器。

当跌落式熔断器三⾓排列⽽⽆风时,停电操作先拉开左右两边相跌落式熔断器,再拉开中相跌落式熔断器。

2、送电操作顺序：跌落式熔断器⽆论三⾓排列或⽔平排列,送电操作均应先合中相跌落式熔断器,再合两边跌落式熔断器。

3、⽤跌落式熔断器停、送分⽀线路及变压器操作顺序：1)配电变压器停运操作。

⾸先拉开变压器低压侧空⽓断路器或低压熔断器,停运配电变压器低压负荷,再拉开配电变压器⾼压侧跌落式熔断器。

2)配电变压器投运操作。

⾸先合上配电变压器⾼压侧跌落式熔断器,再合上变压器低压侧空⽓断路器或低压熔断器。

3)分⽀线跌落式熔断器停运操作。

操作⼈员按单台配电变压器停运操作顺序进⾏操作,将分⽀线上的配电变压器逐台停运,最后拉开控制分⽀线的跌落式熔断器,取下熔丝管。

送电程序与此相反。

这份跌落式熔断器的操作顺序，都学会了吗？。

操作跌落式熔断器时应注意事项集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-操作跌落式熔断器时应注意事项在广泛的实践中，通过对高压跌落式熔断器操作的不断总结，人们发现三相负荷在开断第一相时，断口电压较低，产生电弧小；开断第二相时，断口电压较高，切断电路后往往出现强烈的电弧，易使邻相短路；最后拉第三相时，因电路已无电流，也就不会产生电弧。

因此看来拉第二相是确保安全的关键。

另外，气流(刮风，风向)对操作的安全影响也是明显的，当气流将电弧拉长后，有可能引起相间短路，造成大的弧光，危及操作人员的安全。

一般的跌落式熔断器没有消弧装置，所以在变压器停送电时，为了防止电弧烧伤事故，应避免带负荷拉闸。

变压器停电时，先拉低压侧各分路(支路)开关，再拉低压线路总开关，最后拉变压器高压熔断器。

变压器送电操作顺序与此相反。

为了防止误操作，在拉合高压熔断器之前，应先检查低压开关是否在断开位置。

RW-10F型跌落式熔断器带有灭弧罩和灭弧触头，可以拉、合变压器的额定电流。

因此不受以上操作顺序的限制。

为安全起见，工作人员在操作高压跌落式熔断器时，应注意事项如下：(1)操作人员在拉开跌落式熔断器时，必须使用电压等级适合，经过试验合格的绝缘杆，穿绝缘鞋、戴绝缘手套、绝缘帽和防目镜或站在干燥的木台上，并有人监护，以保人身安全。

(2)操作人员在拉、合跌落式熔断器开始或终了时，不得有冲击。

冲击将会损伤熔断器，如将绝缘子拉断、撞裂，鸭嘴撞偏，操作环拉掉、撞断等。

所以工作人员在对跌落式熔断器分、合操作时，千万不要用力过猛，发生冲击，以免损坏熔断器，且分、合必须到位。

合熔断器的过程用力是慢(开始)→快(当动触头临近静触头时)→慢(当动触头临近合闸终了时)。

拉熔断器的过程用力是慢(开始)→快(当动触头临近静触头时)→慢(动触头临近拉闸终了时)。

快是为了防止电弧造成电气短路和灼伤触头，慢是为了防止操作冲击力，造成熔断器机械损伤。

操作高压跌落式熔断器注意事项一、操作人员在拉开跌落式熔断器时，必须使用电压等级适合，经过试验合格的绝缘杆，穿绝缘鞋、戴绝缘手套、绝缘帽和防目镜或站在干燥的木台上，并有人监护，以保人身安全。

二、操作人员在拉、合跌落式熔断器开始或终了时，不得有冲击。

冲击将会损伤熔断器，如将绝缘子拉断、撞裂，鸭嘴撞偏，操作环拉掉、撞断等。

工作人员在对跌落式熔断器分、合操作时，千万不要用力过猛，发生冲击，以免损坏熔断器，且分、合必须到位。

合熔断器的过程用力是慢(开始)--快(当动触头临近静触头时)--慢(当动触头临近合闸终了时)。

拉熔断器的过程用力是慢(开始)--快(当动触头临近静触头时)--慢(当动触头临近拉闸终了时)。

快是为了防止电弧造成电器短路和灼伤触头，慢是为了防止操作冲击力，造成熔断器机械损伤。

三、配电变压器停送电操作顺序：在一般情况下，停电时应先拉开负荷侧的低压开关，再拉开电源侧的高压跌落式熔断器。

在多电源的情况下，按上述顺序停电，可以防止变压器反送电，遇有故障时，保护可能拒动，延长故障切除时间，使事故扩大。

从电源侧逐级进行送电操作，可以减少冲击起动电流(负荷)，减少电压波动，保证设备安全运行。

如遇有故障，可立即跳闸或停止操作，便于按送电范围检查、判断和处理。

停电时先停负荷侧，从低压到高压逐级停电操作顺序，可以避免开关切断较大的电流量，减少操作过电压的幅值、次数。

操作中尽量避免带负荷拉合跌落式熔断器，如果发现操作中带负荷错合熔断器，即使合错，甚至发生电弧，也不准将熔断器再拉开。

如果发生带负荷错拉熔断器，在动触头刚离开固定触头时，便发生电弧，这时应立即合上，可以消灭电弧，避免事故扩大。

但如熔断器已全部拉开，则不许将误拉的熔断器再合上。

对于容量为200千伏安及以下的配电变压器，允许其高压侧的熔断器分、合负荷电流。

四、高压跌落式熔断器三相的操作顺序。

停电操作时，应先拉中间相，后拉两边相。

送电时则先合两边相，后合中间相。

跌落式高压熔断器操作要点
跌落式高压熔断器是一种用于保护高压电路的保护装置，能够在短路、过载、短时过载等情况下自动断开电路，保护电路免受损害。

在操作跌落式高压熔断器时，应注意以下要点：
请勿在高压熔断器上施加外力。

跌落式高压熔断器是敏感型熔断器，容易受到外力影响，导致误断。

请勿将高压熔断器安装在振动较大的地方。

跌落式高压熔断器安装在振动较大的地方，容易受到振动影响，导致误断。

请勿将高压熔断器暴露在强烈的电磁场中。

跌落式高压熔断器暴露在强烈的电磁场中，可能会受到电磁干扰，导致误断。

请勿将高压熔断器的跌落杆拉伸过程中的变化情况。

跌落式高压熔断器的跌落杆拉伸过程中的变化情况，可能会受到环境温度的影响，导致误断。

请勿将高压熔断器安装在不适当的位置。

跌落式高压熔断器安装在不适当的位置，可能会影响熔断器的正常工作。

跌落式熔断器的正确操作方法跌落式熔断器（Fall-Arrest Fuse）是一种用于保护人员在高空作业中不会被绳索或抓握装置所困住而危及生命的装置，近几年来越来越被广泛使用。

但是由于其操作方法不正确，导致了许多不必要的意外事故。

因此，正确的使用跌落式熔断器显得尤为重要。

在本文中，我们将详细介绍跌落式熔断器的正确操作方法。

什么是跌落式熔断器简单来说，跌落式熔断器就是一种通过力学原理让人们在高空作业时可以自由下落至一定高度后，自动切断连接绳索，从而保护人员的生命安全的装置。

跌落式熔断器一般由固定物、绳索、下滑轮、跌落式熔断器以及抓握装置等部分组成。

跌落式熔断器的正确使用方法跌落式熔断器是保障高空作业人员安全的重要装置，正确的使用方法不仅可以保证人员安全，也可以延长装置的使用寿命。

以下是跌落式熔断器的正确使用方法：步骤一：检查跌落式熔断器及其相关装置是否完好在使用跌落式熔断器之前，应检查其各部分是否存在损坏、磨损或者松动现象。

特别是跌落式熔断器的熔断装置、弹簧是否处于正常状态。

一旦发现存在问题，应立即更换或进行维修。

步骤二：绳索的正确穿戴在进行高空作业之前，必须正确穿戴绳索。

绳索必须被正确地连接于跌落式熔断器，同时也需要正确地穿戴于工作人员的身体上。

步骤三：确定绳索的长度在使用跌落式熔断器之前，需要确定绳索的长度。

一般情况下，绳索的长度应该使得工作人员可以自由地下落至地面，但同时也不能让绳索过长而使得工作人员因跌落高度过大而出现危险。

步骤四：正确选择下滑轮及其位置在决定下滑轮的位置时，应该考虑到工作高度和可操作性。

一个正确的下滑轮位置应该能够使工作人员不受限制地进行工作。

步骤五：正确操作抓握装置当工作人员下滑到必须停止的地方时，应该正确操作抓握装置。

在操作过程中，工作人员应该尽力沿着绳索上升，以便能够自由地进行工作。

在进行工作过程中，还应该注意绳索位置的变化，以便进行相关的调整。

步骤六：正确处理跌落式熔断器如果跌落式熔断器被触发，那么一定要立即进行更换。

器简介及操作注意事项来源：简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV 配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

1 对装置性缺陷的剖析随着电力行业的发展，高压跌落式熔断器的生产问题越来越大，主要问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

10kV跌落式熔断器的使用和运行维护10kV跌落式熔断器的使用和运行维护佚名摘要：跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

关键字：跌落式熔断器10kV配电短路保护跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

页眉内容10kV跌落式熔断器的使用和运行维护跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

一、跌落式熔断器装置性缺陷的剖析(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
