中国移动传送网网络安全配置指导原则（2013版）中国移动通信有限公司2013年5月目录1总体原则 (1)2基础网络资源安全配置原则 (2)2.1机房 (3)城域传送网核心层及以上节点机房 (3)城域传送网汇聚机房 (3)2.2光缆线路 (5)省际/省内骨干传送网光缆线路 (5)城域传送网核心层、汇聚层光缆 (5)城域传送网接入层光缆 (6)3系统组网安全配置原则 (6)3.1PTN/SDH系统 (7)省内骨干传送网 (7)城域传送网核心层 (7)城域传送网汇聚层 (8)城域传送网接入层 (8)电路安全配置 (9)3.2xPON 系统 (10)OLT上联方式 (10)OLT上行安全配置 (10)OLT下行安全配置 (11)3.3OTN 系统 (12)光线路保护 (12)SNCP保护 (12)ODUk环网保护 (12)1+1波长保护 (13)OWSP保护 (13)4设备板卡安全配置原则 (13)5业务安全配置原则 (14)5.1承载类业务安全配置原则 (15)5.2基站接入业务安全配置原则 (16)5.3电路租用业务安全配置原则 (17)5.4互联网接入业务安全配置原则 (18)6本配置原则用于指导内部专业网络规划建设，严禁向内部无关人员或企业外部发布。
(18)附录1：基于通道模式的环工作/保护标签方式的Wrapping保护 (19)1、概述 (19)2、环网的创建 (19)3、环网的操作和业务处理 (20)1总体原则传送网是实现公司网络和业务长久可持续发展的基础保障，在满足无线接入网、集团客户专线和家庭宽带等业务接入需求的同时，应坚持“以终为始”理念，将网络安全配置贯彻落实于规划建设阶段，保证业务质量。
传送网安全配置规划应服从整体规划，并确保网络效能的前提下，根据承载业务类型及业务量、线路故障率、组网结构及网络投资等因素，以“质量优先、效益平衡、调度灵活”为目标进行配置，主要包括基础资源、网络结构、传输设备、业务配置等维度。
浅谈综合接入业务区建设思路摘要：随着5G大建设时代的到来，各运营商均提出建设综合接入业务区，期望以此对存量资源进行摸排优化，规范业务接入，提升现有机房、管道和光缆网的承载能力，以支撑5G业务的发展需求。
关键词：5G；综合接入业务区；存量资源优化引言：综合接入业务区建设需结合综合承载和共建共享的建设思路，立足于现状资源，统一规划建设。
运用信息网格化管理手段，深度挖潜资源，避免重复建设，缩短建设周期，从而为5G网络建设提供强有力支撑。
1 综合接入业务区规划建设以往工程建设通常以业务需求为导向，缺乏统一规划，导致资源利用率低。
在本地网工程建设中，应以5G建设为契机，深度挖潜存量资源，优化现有网络，统一进行规划建设，提升网络承载能力及安全性。
1.1综合业务局站通常在综合接入业务区内业务汇聚、中心区域设置综合业务局站，用以承载业务区内全部业务，同时可在业务集中区域或部分偏远区域设置多个接入点机房，将周边业务汇聚后上行至综合业务局站。
综合业务局站作为重要业务汇聚节点，其建设位置的合理性将直接影响业务承载能力。
结合工作实践，在较多省份，由于前期未考虑5G建设需求，现有较多机房无法有效支撑5G发展需求。
故而在5G建设规划阶段，需对规划区域内现状综合业务局站进行摸排，应结合机房产权、使用面积、引电情况、管杆线资源、机房基础设施、已部署设备等多方面条件选取综合业务局站，避免陷入“某机房已包含多种汇聚传输设备，此机房就是综合业务局站”的传统思维。
同时对于符合条件的综合业务局站现有资源进行优化，如对老旧设备进行退网，以节省利旧光纤资源。
1.2ODN网络随着信息化技术的普及，ODN网络应依托信息化手段进行管理、建设，通过网格化精细管理，既能规范业务接入，也利于后期工程建设中对存量资源进行挖潜利旧。
在网格化初期，应结合ODN三级架构，自下而上划分调整网格。
配线网格：作为最小的网格化单元，网格内配线光交与配线网格一一对应，配线光交就近接入主干光交，统筹预测业务需求纤芯总量，新建光缆宜选择24芯或48芯。
运营与应用DOI:10.3969/j.issn.1006-6403.2023.08.004光缆网分层级架构问题及应对策略［李海明 董梅香］面向5G和云时代多业务综合承载需求，构筑层次分明、架构完善、安全稳定、简约高效、可视智能的光缆网络，锻造坚实底座，支撑业务发展；但跟随通信的移动网4/5G、政企大客户等快速发展存在建设发展不匹配，低效能网络结构。
基于此，主要对光缆网分层级架构问题及应对策略进行了分析和研究。
李海明中电科普天科技股份有限公司运营商事业部，工程师，毕业于江西理工大学，长期从事于通信网络规划、设计及技术研究。
董梅香中电科普天科技股份有限公司，工程师，毕业于安徽邮电职业技术学院，长期从事于通信网络规划、设计及技术研究。
关键词：分层架构问题架构应对策略架构解决方案摘要1 引言运营商网络经过多年建设，已初步形成“覆盖完善、层次分明、容量充足”的基本格局，但仍存在“健壮性差、规模臃肿、效率效能低”等短板，对光缆网络加强优化整治、着力全面提质。
构筑资源清晰、安全稳定、简约高效、能力领先的光缆网络。
全面整治隐患，打造建设光缆网；推进优化整合，打造简约光缆网。
2 核心汇聚层光缆网2.1 核心汇聚机房出入局光缆较多的问题（1）影响分析核心汇聚节点兼做综合接入点机房使用，末端接入光缆频发同主干光缆、核心汇聚层光缆一同频繁进出机房造成局前管井拥堵，维护管理复杂，增加故障排障难度。
（2）原因分析早期规划不够完善，网络层级规划不够清晰，接入网工程实施未严格按照节点功能定位落地建设造成核心汇聚节点机房出入局光缆较多[2]。
（3）解决方案合理规划布置局前光交，对接入层业务进行有效收敛后，通过大芯数光缆引入核心汇聚机房，对存量入局配线光缆进行割接整合。
1415运营与应用光缆网分层级架构问题及应对策略合理划分核心汇聚机房功能分区，并规划多方向出入局路由，根据网络层级限定各层级光缆接入路径。
2.2 核心汇聚层光缆同路由的问题（1）影响分析核心汇聚光缆承载大颗粒业务或重要传输系统，通常采用2条不同光缆进行主备保护或分担，一旦同路由部分中断，可能造成重要甚至大量业务中断。
广东省人民政府关于印发广东省主体功能区规划的通知文章属性•【制定机关】广东省人民政府•【公布日期】2012.09.14•【字号】粤府[2012]120号•【施行日期】2012.09.14•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】发展规划正文广东省人民政府关于印发广东省主体功能区规划的通知（粤府〔2012〕120号）各地级以上市人民政府，各县（市、区）人民政府，省政府各部门、各直属机构：现将《广东省主体功能区规划》（以下简称《规划》）印发给你们，请认真贯彻执行。
《规划》是我省国土空间开发的战略性、基础性和约束性规划。
编制实施《规划》，是深入贯彻落实科学发展观的重大战略举措，对推进形成人口、经济和资源环境相协调的国土空间开发格局，加快转变经济发展方式，促进区域协调发展，率先全面建成小康社会、率先基本实现社会主义现代化，具有重要战略意义。
各地、各部门要从全局出发，加强领导，明确责任，切实抓好《规划》的贯彻落实。
各地要按照《规划》确定的原则、要求以及本地区主体功能定位，对本地区国土空间进行功能分区，明确各功能分区的定位和边界、发展目标和方向、开发和管制原则等，并认真组织实施。
省直各部门要根据《规划》明确的任务分工和要求，调整完善相关规划和政策法规，建立健全绩效考核评价体系，加强组织协调和监督检查，全面做好《规划》实施工作。
广东省人民政府2012年9月14日广东省主体功能区规划目录序言一、规划背景（一）自然状况与特点（二）国土开发现状（三）存在问题（四）面临挑战二、指导思想、主要目标和战略格局（一）指导思想（二）开发理念和主体功能区分类（三）开发原则（四）主要目标（五）战略格局三、广东省域范围主体功能区（一）优化开发区域1．综合评价2．功能定位3．发展方向4．发展布局（二）重点开发区域1．综合评价2．功能定位3．发展方向4．发展布局5．分区指引（三）生态发展区域（重点生态功能区）1．综合评价2．功能定位3．发展方向4．分区指引（四）生态发展区域（农产品主产区）1．综合评价2．功能定位3．发展方向4．发展重点（五）禁止开发区域1．综合评价2．功能定位和目标3．管制原则4．分类管制四、区域政策和绩效考核（一）财政政策（二）投资政策（三）产业政策（四）土地政策（五）农业政策（六）人口政策（七）环境政策（八）应对气候变化政策（九）绩效考核评价五、规划实施（一）省有关部门职责（二）市县级人民政府职责（三）监测评估附件1 广东省禁止开发区域名录附件2 图集图1 广东省行政区划图图2 广东省地形地貌图图3 广东省城市化战略格局示意图图4 广东省农业战略格局示意图图5 广东省生态安全战略格局示意图图6 广东省综合交通战略格局示意图图7 广东省主体功能区划分总图图8 广东省优化开发区域分布图图9 广东省重点开发区域分布图图10 广东省重点生态功能区分布图图11 广东省农产品主产区分布图图12 广东省禁止开发区域示意图图13 广东省可利用土地资源评价图图14 广东省可利用水资源潜力评价图图15 广东省生态系统脆弱性评价图图16 广东省生态重要性评价图图17 广东省国土开发强度评价图图18 广东省人口聚集度评价图图19 广东省交通优势度评价图图20 广东省大气环境容量评价图图21 广东省水环境容量评价图图22 广东省自然灾害危险性评价图图23 广东省经济发展水平评价图附件3 地级以上市开发指引一、广州市二、深圳市三、珠海市四、佛山市五、江门市六、东莞市七、中山市八、惠州市九、肇庆市十、汕头市十一、潮州市十二、揭阳市十三、汕尾市十四、湛江市十五、茂名市十六、阳江市十七、韶关市十八、河源市十九、梅州市二十、清远市二十一、云浮市序言推进形成主体功能区是党中央、国务院提出的重大战略任务，是深入贯彻落实科学发展观的重大举措。
中国移动通信集团广东有限公司CMNET城域网规划和配置指导意见广东公司规划技术部2014年6月目录一、概述 (1)二、CMNET城域网规划宏观策略 (1)三、CMNET城域网规划目标 (1)四、CMNET城域网规划分工 (1)五、CMNET城域网网络现状 (2)1、CMNET城域网网络架构现状 (2)2、CMNET城域网业务现状 (2)六、CMNET城域网规划原则 (4)1、总体原则 (4)2、CMNET城域网网络演进 (4)3、CMNET城域网与OLT联合组网模型 (9)4、CMNET城域网业务模型参考 (12)5、核心层规划原则 (13)6、业务控制层规划原则 (13)7、汇聚层规划原则 (15)8、端口及链路规划原则 (16)9、VPN规划原则 (17)10、Q O S规划原则 (18)11、网管建设原则 (18)12、其他相关系统建设原则 (18)七、CMNET城域网配置原则 (19)1、CMNET城域网设备配置原则 (19)2、VLAN规划原则 (19)3、IP地址规划原则 (20)八、投资估算 (21)一、概述根据中国移动通信有限公司的总体网络、业务发展定位，CMNET城域网是CMNET在城域内的延伸，汇聚业务并对业务进行控制，为企业和个人用户提供综合业务的接入与承载服务。
为贯彻“一张光缆网+IP+IMS”的全业务网络发展策略，中国移动广东公司CMNET城域网经过六期工程的建设，基本搭建了网络架构，覆盖了全省的大部分地区范围，目前主要主要实现了IMS、集团专线、WLAN、地市自有业务、固定宽带等业务的接入和承载。
为进一步适应新的规划环境，满足业务需求，完善网络规模，特下发广东移动CMNET城域网规划和配置指导意见，以指导广东移动CMNET城域网的中长期规划，使全省的网规划和配置更加合理高效统一。
二、CMNET城域网规划宏观策略广东移动CMNET城域网遵循“初期搭建网络框架，完成功能实现，后续逐步提升性能，按需扩充容量”的规划策略，目前已按照目标架构完成核心层、业务控制层和接入层网络框架的搭建，并完成业务汇聚区的全覆盖，规划期内根据业务需求逐步扩大网络容量，并结合传输技术的发展提高网络可靠性。

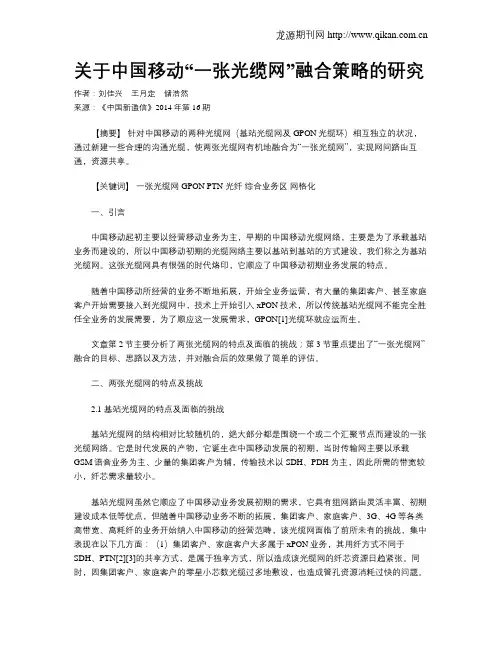

关于中国移动“一张光缆网”融合策略的研究作者：刘佳兴王月定储浩然来源：《中国新通信》2014年第16期【摘要】针对中国移动的两种光缆网（基站光缆网及GPON光缆环）相互独立的状况，通过新建一些合理的沟通光缆，使两张光缆网有机地融合为“一张光缆网”，实现网间路由互通，资源共享。
【关键词】一张光缆网 GPON PTN 光纤综合业务区网格化一、引言中国移动起初主要以经营移动业务为主，早期的中国移动光缆网络，主要是为了承载基站业务而建设的，所以中国移动初期的光缆网络主要以基站到基站的方式建设，我们称之为基站光缆网。
这张光缆网具有很强的时代烙印，它顺应了中国移动初期业务发展的特点。
随着中国移动所经营的业务不断地拓展，开始全业务运营，有大量的集团客户、甚至家庭客户开始需要接入到光缆网中，技术上开始引入xPON技术，所以传统基站光缆网不能完全胜任全业务的发展需要，为了顺应这一发展需求，GPON[1]光缆环就应运而生。
文章第2节主要分析了两张光缆网的特点及面临的挑战；第3节重点提出了“一张光缆网”融合的目标、思路以及方法，并对融合后的效果做了简单的评估。
二、两张光缆网的特点及挑战2.1 基站光缆网的特点及面临的挑战基站光缆网的结构相对比较随机的，绝大部分都是围绕一个或二个汇聚节点而建设的一张光缆网络。
它是时代发展的产物，它诞生在中国移动发展的初期，当时传输网主要以承载GSM语音业务为主、少量的集团客户为辅，传输技术以SDH、PDH为主，因此所需的带宽较小，纤芯需求量较小。
基站光缆网虽然它顺应了中国移动业务发展初期的需求，它具有组网路由灵活丰富、初期建设成本低等优点，但随着中国移动业务不断的拓展，集团客户、家庭客户、3G、4G等各类高带宽、高耗纤的业务开始纳入中国移动的经营范畴，该光缆网面临了前所未有的挑战，集中表现在以下几方面：（1）集团客户、家庭客户大多属于xPON业务，其用纤方式不同于SDH、PTN[2][3]的共享方式，是属于独享方式，所以造成该光缆网的纤芯资源日趋紧张。
**移动全业务城域传送网建设指导意见（试行）为贯彻“无线+基站光缆延伸+IP+IMS”的全业务网络发展策略，大力加快建设面向全业务的基础网络设施，提高全业务竞争能力，满足现阶段各类业务需求，适应网络未来演进，公司总部制定了现阶段中国移动全业务城域传送网建设指导意见。
本指导意见适用于城域光缆网络、分组化城域传送网和有线接入网PON（无源光网络）网络建设。
一、总体原则（一）全业务城域传送网建设应面向需求，保证效益，统筹战略性资源储备与效益的关系，做好收入预测和投资回报分析。
充分利用自有资源，广泛挖掘社会资源，针对有较明确需求的各类客户开展全业务城域传送网建设。
（二）充分发挥中国移动基站广覆盖的优势，有效利用现有城域传送网、基站等资源，按照“整体规划、分段建设、分步实施”的原则，紧密围绕基站开展光缆网络建设，延伸基站光缆，按需分阶段逐步开展基站延伸至用户侧的接入光缆建设。
重要集团客户、新建高档住宅小区客户以光缆接入为主，普通集团客户、高档住宅小区客户采用无线、有线相结合方式接入。
（三）继续按照“租、购、建相结合，以租为主”的原则开展管线资源建设，完善城域光缆网络。
充分利用其他电信运营商和社会资源，优先利用铁通公司资源，借助“共建共享”契机，积极获取城市核心区域稀缺管线资源。
合理规划，积极获取汇聚节点局房资源。
（四）发挥后发优势，积极推进全业务城域传送网IP化，采用分组化城域传送设备，替代基于TDM的SDH/MSTP设备。
原则上新建城域传送网应采用PTN（分组传送网技术）、IP RAN（IP化无线接入网解决方案）设备；综合成本、利旧现网资源等因素，原则上仅当现有系统新增少量站点或扩容少量TDM电路时，可通过插板扩容等方式少量采用SDH/MSTP设备。
（五）基站、重要集团客户主要采用分组化城域传送网技术接入，普通集团客户、家庭客户的有线接入主要采用PON技术接入，营业厅各类业务可根据需要采用分组化城域传送技术或PON技术接入。
关于综合业务接入区的规划设计与建设思路摘要：根据某运营商现网情况及业务发展需要，对本地光缆网进行分析，引入综合业务接入区的概念，提出网络发展目标及研究确定光缆网建设原则、策略。
关键词：本地光缆网；综合业务接入区1前言随着宽带尤其是FTTH的快速发展，固网宽带接入的范围和带宽都将大幅增加。
同时，随着3G向LTE阶段的演进，移动网节点数量也会大量增加，从而导致对光缆网的需求也越来越强。
鉴于此，电信运营商必须构建结构合理、容量充足的本地光缆网。
2某运营商本地光缆网资源分析本地光缆网主要分为三层结构：核心层、汇聚层、接入层。
某运营商目前已经形成了相对完善的光缆网络，但随着城市化进程、宽带及基站建设速度的加快，现有光缆网也存在不少问题，主要表现在：⑴核心、汇聚层光缆在承载核心层、汇聚层业务的同时，不可避免地承载了一些跨区域客户接入业务；多条光缆同路由敷设，消耗大量管孔资源；非核心层系统占用纤芯较多，造成核心层光缆纤芯利用率偏高。
⑵主干节点、汇聚节点数量少；管道覆盖率低，连接度不够；城区购买管道管孔较少，利用率高；基站节点及汇聚层机房租用率高，存在退租现象。
⑶部分汇聚节点无保护路由，存在单路由安全隐患；由于前期规划汇聚层光缆纤芯过小或纤芯使用不当造成相同段落重复建设，造成投资浪费。
⑷城区、县城接入光缆容量不足，不能满足FTTH及移动业务发展的要求。
要解决上述问题，必须对现有光缆网进行统一规划，并按规划严格实施，才能逐步建立起层次分明、结构完善、面向全业务的光缆网。
3综合业务接入区概念3.1 本地光缆网目标架构针对上述问题，必须以有效支撑全业务经营、发展为目标，明确本地光缆网的总体建设目标和发展策略，充分考虑各地经济发展水平、用户密度、业务发展策略等因素，统筹移动、固网宽带、大客户等各层面的接入需求，分层分区进行网络规划。
综合业务接入区是指为满足基站、WLAN、集团客户专线、家庭宽带等各类业务接入需求，结合行政区域、自然区划、路网结构和客户分布，将城市区域或其它业务密集区（如发达乡镇），划分成多个能独立完成业务汇聚的区域。
传输网汇聚机房规划方案作者：杨永忠，于立华来源：《中国新通信》 2018年第19期【摘要】传输网络是用来传输信号的通道，网络是架构在交换网和数据网以及支撑网之下的一种结构，是用来提供信号传输和传送的网络，这种基础性网络在研究光纤光缆、信号放大器，接口接头以及转化器的过程中，借助了多种多样的这些形式。
机房指的是电信网络运营商，在电力和线路传送过程中，存放服务器，并且提供信息存储和学习的场所。
传输网汇聚机房的规划，可以直接从机房的建设原则、选址要求、机房技术要求和配套建设项目等综合要求的角度总领和整合机房的规划研究。
【关键词】传输网汇聚机房规划方案引言：近几年来，本地传输网络在各类电信业务基础承载平台的发展过程中起到了举足轻重的作用，为战略性的发展预留了适当的资源。
网络IP 化的趋势在目前日益明显，传输网、网络组合和技术选择面临着重组和转型的需求，4G网络进一步建设的过程中，宽带数据的带宽和大客户的接入业务开展对传输网的建设提出了更新的要求。
相对独立和高效的综合业务需要传输网，能够具有更强的汇聚能力，作为沟通业务接入和核心节点的区域枢纽来进行高效的业务解决。
传输网的综合资源属于战略性的基础性资源，在满足近期需求的同时，应该有重点和有节奏的开展，汇聚机房资源的储备和建设，以保证网络的长期稳定发展。
一、传输网的发展背景及概述1.1 传输网的发展背景传输网和数据网以及语音网的联系是非常紧密的，与电信业务之间的往往相对较远，各种传输系统必然具有各自的技术性能指标，在几十年来，通讯领域的专家一直希望能够提升数据传输的速率，任何实际的信道如果不理想，都很有可能影响传输的真实效果可能产生信号的失真或者损耗。
近几十年来，人们希望能够在理想信道的基础之上，利用信道本身所具有的频带带宽，结合数字通信的需求提升通信线路所能够承载的传送数据能力。
随着IP 业务的快速发展，对网络带宽的需求变得越来越大。
运营商在数据业务和城域网传输效率方面的研究，已经显著促进了网络架构智能化的控制和管理进程，并逐渐促进了5G 网络与传输网络之间的相互融合基础性发展。
全业务光缆网络的建设规划作者：丛德志来源：《中国新通信》 2017年第13期一、全业务光缆网络层次结构目前光缆网的建筑现状是，自上而下的省与省之间的长途干线，省内的光缆线路以及本地的短途光缆网络体系已经初步建设完毕。
本文主要介绍使用范围最广的本地短途光缆网络层次结构。
该结构主要分为三层：首先是骨干层，也称核心层。
骨干层顾名思义是本地光缆网络的骨干线路，负责本地核心机房的连接工作。
骨干层的光缆网络线路数量少，一般在3-5 个，只有少数发达城市例如北上广在5 个以上。
一般在市区内建设有专门的核心机房的管理机构和管理仓库，每个管理机构之间的距离较短。
核心机房是市区内所有传输线路的心脏，其传输数据是否顺畅关系着整个市区的信息安全，具有传输数据大，业务密集，备份多，安全系数要求超高的特点。
每个核心机房，都配有专人日夜坚守，确保整个城市的网络畅通和信息安全。
其次是汇聚层。
汇聚层类似于三层二叉树列中的第二层，负责链接总结点和叶子结点。
汇聚层联通核心机房中的核心节点和用户群体的汇聚节点。
是联通移动基站和核心机房之间的光缆网络，用于将“叶子”节点的数据传送至总节点，再将总结点的数据传输至各个叶子节点的终端。
环形结构是目前汇聚层光缆网络最常用的结构。
汇聚层光缆网络的数量因终端网路基点的数量而增减。
一般市区最多，芯数在40以上。
郊区和农村地区最少，在20-48 之间。
在宽带用户较少的农村地区，会出现汇聚层光缆和接入层光缆混合使用的情况。
接入层光缆是二叉树列中叶子结点和上一层节点之间连线的光缆线路。
一般包括农村乡镇级别的移动营业厅，村社集体的移动入网点等等，接入芯数在20 左右。
二、全业务光缆网建设策略本文从时间层面根据光缆网络的发展现状提出策略。
2.1 近期建设策略近期主要指1-2 年的时间区间。
目前农村光缆网络的发展虽然速度快覆盖范围广，但是由于我国不同区域农村经济发展水平的落差仍然很大，农村地区全面入网的发展图景并不能在短时期内成为现实。
中国移动广东公司本地传输网一张光缆网规划体系目录1概述 (1)1.1一张光缆网规划体系的背景及目的 (1)1.2体系内容和适用范围 (1)2一张光缆网规划的总体目标和策略 (2)2.1总体目标 (2)2.2总体策略 (4)2.3总体流程 (4)3网络现状分析 (5)3.1机房现状分析及数据收集 (5)3.2管道网现状分析及数据收集 (6)3.3光缆网现状分析及数据收集 (6)4一张光缆网规划原则 (7)4.1术语与定义 (7)4.2汇聚区划分原则 (9)4.3综合业务接入区划分原则 (9)4.4普通汇聚机房规划原则 (10)4.5接入环规划原则 (10)4.6接入主干光缆规划原则 (14)4.6.1管道规划需求库 (17)4.6.2分纤点规划原则 (17)4.6.3密集覆盖原则 (18)5网络演进方式 (19)6业务需求及接入方式 (21)6.1基站业务接入 (21)6.2集团客户、宽带业务接入 (23)7投资效益评估 (25)8规程生成文件 (26)1概述1.1 一张光缆网规划体系的背景及目的随着公司全业务战略的持续推进以及LTE牌照的发放，光接入网的规划建设如何高效满足全业务接入及4G网络需求，已成为基础网络规划建设的重点。
为此，省公司于2014年组织开展了面向“一张光缆网”专题规划，结合往年传输网络的管道和光缆规划指导意见，广东移动已有一套成熟完整的规划指导成果，为了更有效指导各地市公司的规划工作，本次规划规程编制工作将在充分总结已有规划成果基础上，总结出“一张光缆网”规划原则，建立系统的规划规程，并在全省的本地传输网规划工作中推广应用。
1.2 体系内容和适用范围为满足未来全业务接入及4G网络需求，合理、有序、迅速地开展“一张光缆网”的规划建设，根据2014年度省公司规划工作安排，省公司委托东莞分公司开展“一张光缆网”规划规程（下称规程）的编制工作。
本规划规程包括以下主要内容：（一）网络现状分析表格体系：建立一个标准化表格体系，对传输管线网络现状进行数据采集，并通过评估体系，对基础数据进行处理，完成对网络现状的评估分析；（二）一张光缆网规划：结合网络基础数据和目标网络架构，建立整体规划思路，通过辅助规划工具的应用，导出最终规划结果，并输入到相关信息地图系统中，与现有的管线网络建立直观的联系。
适用范围：本规划规程适用于2014年中国移动通信集团广东有限公司一张光缆网规划。
原则上本规划体系仅适用于广东省内城区业务密集区（市区、县城区、发达乡镇/区内），其他区域暂不适用。
2 一张光缆网规划的总体目标和策略2.1 总体目标结合未来业务发展预测，对现网业务实施综合业务接入区分区管辖，充分利用现网已有沟通光缆、宽带光缆网等网络资源，通过新建接入骨干环、接入主干缆和全网密集覆盖，融合现网已有资源，将传统意义上的“基站光缆网”和“宽带光缆网”合二为一，打造“安全可靠、调度灵活、接入迅速、管理智能”的全业务承载平台，即“一张光缆网”，实现真正意义上的全业务接入。
目标网架构下，传输网络将保持“一张光缆网”架构不变，即：（1）现有汇聚区、综合业务接入区的划分原则上不再调整；（2）普通汇聚机房、主干接入光缆、分纤点的规划方案原则上不再调整，如存在新增普通汇聚机房情况，则需对现网综合业务接入区内主干接入光缆和分纤点做优化调整；（3）当网络容量不能满足业务发展需求时，对主干光缆、主干光交、接入环路进行叠加扩容。
目标网架构详见下图图1：一张光缆网的目标网络架构示意图32.2 总体策略传送网络应从“业务发展驱动”向“区域发展驱动”转变，从“被动接入”向“主动覆盖”的网络发展策略转变。
传送网络应从“核心-汇聚-接入”三级架构向“核心-汇聚-主干接入-末端接入”四级架构演进，通过引入“综合业务接入区”，将汇聚区划分为更小的网格，将汇聚机房的光纤汇聚、流量汇聚功能进一步下沉，从而实现多种业务需求与网络资源的匹配。
传送网络应打造“一个机房”，即机房作为业务承载的空间资源，应考虑作为所有业务承载的统一节点，预留各种业务接入的设备、空间、电源等资源，实现机房资源利用率的最大化。
传送网络面对多业务承载，需融合PTN/GPON等网络组网、基站/WLAN/集客/家宽等业务特点，打造一张统一承载的“一张光缆网”。
传送网络面向不同业务的接入点，应通过基站/光交箱/分线箱/接头等光纤节点，实现多业务统一光纤接入。
2.3 总体流程1、了解现网资源，收集现网的管道、光缆、汇聚节点、设备组网拓扑资料。
2、根据现网资源情况，对辖区进行汇聚区划分。
3、根据现网资源情况划分综合业务接入区。
4、根据地理位置、管线资源、机房条件等因素选取普通汇聚机房。
5、结合现有光缆资源，对于资源不足的区域，搭建密集光交覆盖的主干接入光缆。
具体流程请参照下图：图2：一张光缆网规划流程示意图3 网络现状分析网络现状是规划的基础和依据，通过对基础网络数据进行收集和整理，并结合未来网络发展战略和目标网络架构，综合分析评估，确认网络规划的合理性，全面地反映出网络规划数据。
通过收集和分析现网已有的骨干、汇聚节点、管道覆盖情况、沟通光缆、宽带光缆等网络资源，建立现状资源收集评估体系，并根据现状资源情况结合目标网架构，设置相应的网络规划原则。
3.1 机房现状分析及数据收集随着移动基站、集客、家宽等全业务近几年大规模发展，已基本形成“骨干机房-骨干汇聚机房-普通汇聚机房-基站机房”的四级架构，各级机房数量也已达到一定规模。
为了后续的汇聚区、综合业务接入区划分，需收集现网汇聚机房（含骨干、普通汇聚机房）和宏基站机房的现状，其中汇聚机房现状详见附件表格表3.1.1本地传输网汇聚节点配置现状宏基站机房现状详见附件表格3.1.2 本地传输网宏基站机房配置现状3.2 管道网现状分析及数据收集通信管道是通信网络中最重要的基础资源，很大程度上影响了通信网络发展进程。
广东公司经过十多年的传输网络建设，各个地市基本建设了较为完善的管网系统，覆盖了绝大部分的城市主干道路和支路，但随着全业务的加速推进和4G时代的到来，全业务接入点以及4G 基站呈井喷形式上行，城市次干道路、支路和主要街道的覆盖仍显不足，因此需对目标地市二车道以上的道路实行覆盖情况普查，得出管道覆盖的总体情况，并结合未来网络发展战略和目标，得出管道的规划数据。
管道基础数据收集详见附件表格表3.2 城市道路及管道覆盖数据采集表。
3.3 光缆网现状分析及数据收集广东公司的网络发展经历了2个不同阶段。
第一是以基站业务为主体的移动通信业务经营阶段；第二是全业务经营阶段，除了传统的移动通信业务，还不断扩展了集团客户、家庭客户、WLAN、电路租用等综合性业务。
这二个阶段都建设了与之匹配的光接入网，一般称之为“基站光缆网”和“宽带光缆网”。
基站光缆网主要由基站接入光缆、沟通光缆、骨干汇聚光缆组成；宽带光缆网主要由OLT+大芯数主干光缆环+配线光缆构成。
经过十多年的网络建设，大部分地市已经建设了较为完善的基站光缆网和宽带光缆网，通过收集光缆网络的基础数据，结合未来网络发展战略和目标，得出光缆的规划数据。
光缆基础数据收集表格如下:本地传输网光缆现状收集表格表3.3.1 骨干、汇聚层光缆现状表3.3.2 沟通光缆现状表3.3.3 宽带接入光缆现状4 一张光缆网规划原则充分利用已有沟通光缆、宽带光缆网等光缆资源，结合新建接入骨干环，下挂密集光交覆盖的主干光缆来构建“一张光缆网”，满足各类业务的接入需求，特别是高密度的4G基站接入。
4.1 术语与定义综合业务汇聚区（以下简称“汇聚区”）：是全业务运营网络中承担综合业务接入区业务汇聚/收敛功能的区域，各类业务通过接入综合业务接入区汇集到对应的综合业务汇聚区，并通过骨干汇聚节点将业务回传至城域骨干网；综合业务汇聚区由2-4个相邻的综合业务接入区组成，区内至少含2个以上骨干汇聚机房节点，满足本区域内各类业务汇聚及双上联需求。
骨干汇聚机房内必须已开通汇聚PTN、汇聚波分、SW交换机等设备。
综合业务接入区：是指为满足基站、WLAN、集团客户专线、家庭宽带等各类业务接入需求，结合行政区域、自然区划、路网结构和客户分布，将城市区域或其它业务密集区，如发达乡镇，划分成多个能独立完成业务汇聚的区域（即对汇聚区实行分区管辖）。
综合业务接入区应包括汇聚节点、主干接入光缆、分纤点、末端接入光缆、联络光缆等网络要素，每综合业务接入区至少设置2个普通汇聚节点（含骨干汇聚节点），城市中心区域综合业务接入区面积不大于3平方公里，一般城区面积不大于6平方公里。
一级（骨干）汇聚机房（以下简称“骨干汇聚机房”）：用于单个综合业务汇聚区业务收敛并实现与核心机楼互联的汇聚节点，设置在一级（骨干）汇聚机房或核心机房，负责对汇聚区内所有综合业务接入区的业务收敛，主要配置10/40GE PTN、10G OTN、OLT等设备。
二级（普通）汇聚机房（以下简称“普通汇聚机房”）：用于单个综合业务接入区内业务收敛的汇聚节点，设置在二级（普通）汇聚机房或条件较好的宏站，主要配置GE/10GE PTN、OLT、PID波分等设备。
接入节点（物理点）是指基站、WLAN、集团客户专线、家庭宽带等末端业务接入节点，按照全业务统一承载思路一体化规划，主要配置PTN、ONU等设备。
分纤点是指为实现客户业务快速、便捷接入在光缆路由上设置的具备纤芯调度和配纤功能的光缆网络节点，室外主要为光交接箱、分线箱、接头盒，室内主要为ODF架。
就其所处网络位置和实现功能来讲分为两类，第一类是主干接入光缆路由上的主干分纤点，第二类是末端接入光缆路由或位于小区内的末端分纤点，主要面向单个商业楼宇或多个住宅楼宇。
主干节点：一级分纤点（对应一级光交箱）。
核心层光缆：核心层光缆是指连接设备网中核心层网元节点（如交换局、关口局、数据中心、长途汇接局等节点）的光缆。
汇聚层光缆：汇聚层光缆是连接设备网中核心层网元－汇聚层网元（BSC、区域汇聚中心、城区重要位置的节点或基站等）以及骨干汇聚节点之间的光缆。
沟通光缆：连接配对汇聚机房及普通汇聚机房节点的主干光缆环，主要用于接入环汇聚光纤至汇聚机房。
规划期内逐步由“一张光缆网”整合。
接入主干光缆：从汇聚节点引出，沿城区主干和次干道路，连接接入层主干节点，构成接入层主体框架的光缆，主要是完成业务汇聚点至多个物理点之间公共路由上光缆的集中化部署，减少管孔资源消耗，降低建设成本。
规划期内逐步由“一张光缆网”整合。
接入配线光缆：由主干光缆引出或由主干节点引出，连接支路或末端基站的光缆，主要是完成接入光缆至主干光缆的一级收敛，提升主干光缆的利用效率和覆盖渗透。
规划期内逐步由“一张光缆网”整合。
末端接入光缆是指分纤点至业务接入节点（物理点）之间的光缆，主要实现物理点的光纤接入。
