RGOS™用户配置指导手册接口配置目录RGOS™用户配置指导手册 (1)第一章接口配置 (1)1.1 接口介绍 (1)1.2 接口共性配置 (1)1.2.1 进入指定的接口配置模式 (1)1.2.2 配置IP地址 (2)1.2.3 配置接口描述 (2)1.2.4 配置最大传输单元MTU (3)1.2.5 配置带宽Bandwidth (3)1.2.6 配置接口队列大小 (3)1.3 接口监控和维护 (3)1.3.1 监控接口和控制器状态 (4)1.3.2 清除和复位接口计数 (4)1.3.3 关闭和重启接口 (5)1.4 接口基本配置示例 (5)1.4.1 接口使能配置示例 (5)1.4.2 接口描述配置示例 (6)1.4.3 接口关闭配置示例 (6)第二章 LAN接口配置 (7)2.1 以太网接口配置 (7)2.1.1 以太网接口配置任务 (7)2.1.2 以太口监控和维护 (8)2.1.3 以太口配置示例 (10)2.2 VLAN 配置 (10)2.2.1 802.1Q简介 (11)2.2.2 VLAN配置任务 (12)2.2.3 VLAN调试与监控 (13)2.2.4 VLAN配置实例 (13)第三章 WAN接口配置 (15)3.1 异步串口配置 (15)3.1.1 异步串口概述 (15)3.1.2 异步串口配置 (15)3.1.3 异步串行接口的监控与维护 (18)3.1.4 异步串行接口的故障诊断 (20)3.2 同步串口配置 (20)3.2.1 同步串口概述 (20)3.2.2 同步串口的配置 (20)3.2.3 同步串口监控和维护 (23)3.2.4 同步串口的故障诊断 (24)3.3 CE1接口配置 (25)3.3.1 CE1接口概述 (25)3.2.2 CE1接口的配置 (25)3.2.3 配置实例 (32)3.2.4 CE1接口的故障诊断 (32)第四章逻辑接口配置 (34)4.1 Loopback接口配置 (34)4.2 NULL接口配置 (35)4.3 Tunnel接口配置 (35)4.3.1 Tunnel接口概述 (35)4.3.2 Tunnel接口配置 (37)4.3.3 Tunnel接口配置示例 (40)4.3.4 Tunnel接口的监控与维护 (41)4.3.5 Tunnel接口的故障诊断与排除 (42)4.4 Dialer接口配置 (42)4.4.1 Dialer接口概述 (42)4.4.2 Dialer接口配置 (42)4.4.3 Dialer接口的监控与维护 (43)4.5子接口配置 (43)4.5.1 子接口概述 (43)4.5.2 子接口配置 (44)4.5.3 子接口的监控与维护 (46)4.5.4 子接口配置示例 (46)4.5.5 子接口配置故障诊断与排除 (47)第一章接口配置1.1 接口介绍Ruijie系列设备支持两种类型接口：物理接口和逻辑接口。

RG-AP820-A(V3)文档版本V1.5归档日期2022-11-17copyright © 2022 锐捷网络版权声明copyright © 2022 锐捷网络保留对本文档及本声明的一切权利。

未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分或全部内容进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。

、和其他锐捷网络商标均为锐捷网络的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的部分或全部产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。

本手册仅作为使用指导。

锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。

前言读者对象本手册适合下列人员阅读●网络工程师●技术实施人员●网络管理员技术支持●锐捷网络官方网站：●锐捷网络官方网站服务与支持版块：/fw/●锐捷网络7*24h智能客服闪电兔：●锐捷网络7*24h技术服务热线：4008-111-000●锐捷网络售后服务工具——小锐云服：/special/fw/tool/xryf/●锐捷网络技术支持与反馈信箱：*********************.cn●锐捷网络文档支持与反馈信箱：**************.cn小锐云服APP 锐捷服务公众号本书约定1. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：危险表示重要安全操作指导。

在对设备进行操作时，应注意此类信息并了解放置发生意外的标准做法，否则可能会造成人身伤害。

配置接口本章描述锐捷交换机的接口类型以及如何配置接口，本章主要包括以下几个部分：z概述z配置接口z显示接口状态概述本章主要对锐捷交换机的接口类型进行划分，并对每种接口类型进行详细定义。

锐捷交换机的接口类型可分为以下两大类：z2层接口(L2 interface)z3层接口(L3 interface)2层接口(L2 interface)本节主要描述2层接口的类型及相关的定义，可分为以下几种类型z Switch Portz L2 Aggregate PortSwitch Port由交换机上的单个物理端口构成，只有2层交换功能。

分为Access Port和Trunk Port。

Access Port 和Trunk Port的配置必须通过手动配置。

通过switchport 接口配置命令可对switch port进行配置，有关Access Port和Trunk Port的详细配置过程可参照“第八章配置VLAN”。

Access Port每个access port只能属于一个VLAN, Access port只传输属于这个VLAN的帧。

Access port只接收以下三种帧：untagged 帧；vid为0的tagged帧；vid为access port所属VLAN的帧。

只发送untagged 帧。

Trunk PortTrunk port传输属于多个VLAN的帧，缺省情况下Trunk port将传输所有VLAN的帧，可通过设置VLAN许可列表来限制trunk port传输哪些VLAN的帧。

每个接口都属于一个native VLAN，所谓native VLAN，就是指在这个接口上收发的UNTAG报文，都被认为是属于这个VLAN的。

Trunk port可接收tagged 和untagged帧，若Trunk port接收到的帧不带IEEE802.1Q tag,那么帧将在这个接口的native vlan中传输，每个trunk port的native vlan都可设置。

锐捷S5750P-24GT/12SFP交换机使用规范
锐捷S5750P-24GT/12SFP交换机，如下图所示：
锐捷S5750P-24GT/12SFP交换机为全千兆中高端汇聚交换机，交换机有24个千兆电口，12个千兆光口（1-4,9-12,21-24为光电复用口，即使用1口光口后，1口电口就不能用了）。

作为汇聚交换机使用时与传输设备相连时使用电口，与热点交换机相连接时使用光口。

每个口都可作为上联、下联口，但是为了以后管理方便，
现规定以下几点：
1.数据制作时只有1口开启光口，如需要多个光口可在工单中说明；
2.连接热点交换机时连接端口顺序为从小到大，意思是先用1口，在用2口
依次类推，除非交换机端口出现异常可顺延；
3.24口多为连接传输设备的上联口；
4.本交换机也可作为POE热点交换机使用，开启POE功能时，建议挂接AP数
不要超过16台。

锐捷交换机及路由器基本配置锐捷交换机及路由器基本配置交换机和路由器是构建计算机网络的重要设备，锐捷交换机和路由器是目前市场上常用的网络设备之一。

本文档将详细介绍锐捷交换机和路由器的基本配置步骤。

一、硬件连接1.将交换机或路由器与电源连接，并确保设备处于正常工作状态。

2.使用网线将交换机或路由器的LAN口与计算机或其他网络设备连接。

二、登录设备1.打开计算机的网络设置页面。

2.在浏览器中输入设备的管理IP地质，并按回车键。

3.输入设备的默认用户名和密码进行登录。

三、基本配置1.设定设备的基本信息a) 修改设备名称：根据需求修改设备的名称。

b) 设定管理IP地质：如果需要修改管理IP地质，可以在网络设置中进行修改。

2.设置设备的时间和日期a) 设置时区和时间格式：根据所在地区设置对应的时区和时间格式。

b) 同步时间服务器：选择能够提供时间同步服务的服务器，并进行同步。

3.配置系统登录认证a) 修改管理账号和密码：设置设备的管理员账号和密码，确保设备的安全性。

b) 配置远程登录：如果需要通过远程方式登录设备，可以设置远程登录相关配置。

4.网络接口配置a) 配置接口IP地质：根据局域网的需求，为设备的接口分配合适的IP地质。

b) 设置接口上行速率：根据实际的网络接入速率，设置接口的上行速率。

5.VLAN配置a) 创建VLAN：根据网络的需求，创建对应的VLAN，并为其分配合适的IP地质。

b) 配置端口：根据需要，将接口划分到特定的VLAN中。

6.路由配置a) 配置静态路由：根据网络的拓扑结构，配置静态路由，实现不同子网之间的通信。

b) 开启动态路由协议：如果需要支持动态路由，可以配置相应的路由协议，如OSPF或BGP。

7.安全配置a) 配置防火墙策略：根据网络的安全要求，设置防火墙策略，限制不安全的流量。

b) 启用端口安全功能：可以通过配置端口安全来限制接口上的设备数量。

8.保存配置与重启设备a) 保存配置：在完成基本配置后，及时保存配置，以防止配置丢失。

RGNOS™用户配置指导手册终端服务配置第十一部分终端服务配置指南目录目录RGNOS™用户配置指导手册 (1)第一章基于应用的终端服务 (1)1.1 终端服务器概述 (1)1.2 终端服务器的功能 (2)1.3 终端服务器的配置 (3)1.3.1 在设备端的配置 (3)1.3.2 终端服务器典型配置示例 (10)1.4 终端服务器的维护与监控 (14)第一章基于应用的终端服务RGNOS提供基于应用的终端服务，提供终端(接入)服务器的功能，一般称之为终端服务器。

在这种情况下设备实际上是一个终端(接入)服务器。

终端服务器主要应用于主机-终端的系统模式，譬如银行业务系统等。

说明：下文提到的UNIX如无特殊说明，泛指我司终端服务器主机端软件（又称固定Tty软件，包括Rginetd、Rgtelnetd、Rgadmin，以下统称为Rginetd）支持的SCOUNIX 、AIX、Linux平台。

1.1 终端服务器概述RGNOS提供的终端服务器针对“中心服务器主机-中心设备-网点设备-终端” 的应用模式，也就是终端接到设备的异步串口上，再通过IP网络连接到网络中心服务器进行业务作业，实现了“中心服务器主机-中心设备-网点设备-网点前置机＋多用户卡-终端”或“中心服务器主机-中心设备-终端服务器-终端”到“中心服务器主机-中心设备-网点设备-终端”改造的平滑过渡，适用于银行、证券以及电信等行业。

RGNOS作为终端服务器来实现固定终端号的时候，是通过在中心服务器上Rginted软件的配合，实现网点设备异步口上终端号的固定功能，每个连接在异步口上终端与唯一的终端设备号对应。

如果只是利用RGNOS作为终端服务器来实现普通的Telnet服务功能，就无需Rginted软件的配合，也就无需在UNIX服务器端进行相应的配置操作。

当终端通过设备连接到UNIX主机时，Rginted程序会根据设备网络连接请求数据包的IP地址和连接端口号以及连接终端的设备异步口号，查找在UNIX主机上的/etc/ rgtelnetd.conf配置文件中对应条目，给该终端分配一个固定的Tty设备号，从而实现固定终端号。

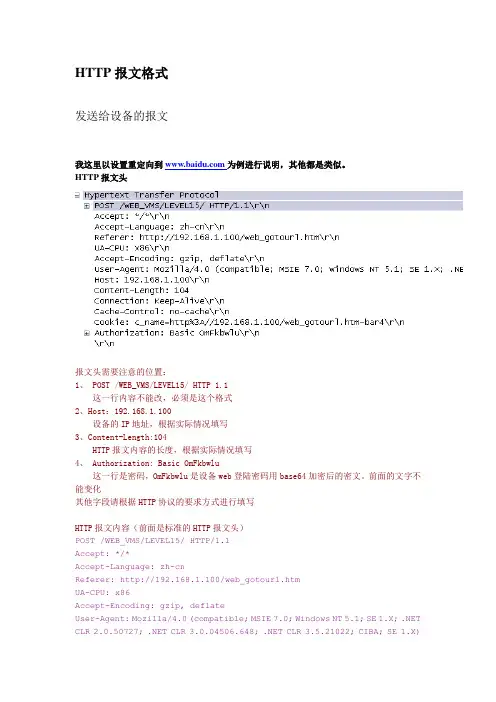

HTTP报文格式发送给设备的报文我这里以设置重定向到为例进行说明，其他都是类似。

HTTP报文头报文头需要注意的位置：1、 POST /WEB_VMS/LEVEL15/ HTTP 1.1这一行内容不能改，必须是这个格式2、Host：192.168.1.100设备的IP地址，根据实际情况填写3、Content-Length:104HTTP报文内容的长度，根据实际情况填写4、 Authorization: Basic OmFkbwlu这一行是密码，OmFkbwlu是设备web登陆密码用base64加密后的密文。

前面的文字不能变化其他字段请根据HTTP协议的要求方式进行填写HTTP报文内容（前面是标准的HTTP报文头）POST /WEB_VMS/LEVEL15/ HTTP/1.1Accept: */*Accept-Language: zh-cnReferer: http://192.168.1.100/web_gotourl.htmUA-CPU: x86Accept-Encoding: gzip, deflateUser-Agent: Mozilla/4.0 (compatible; MSIE 7.0; Windows NT 5.1; SE 1.X; .NET CLR 2.0.50727; .NET CLR 3.0.04506.648; .NET CLR 3.5.21022; CIBA; SE 1.X)Host: 192.168.1.100Content-Length: 104Connection: Keep-AliveCache-Control: no-cacheCookie: c_name=http%3A//192.168.1.100/web_gotourl.htm-bar4 Authorization: Basic OmFkbWlucommand=web-redirect 100 endwr&strurl=config%04&mode=%02PRIV_EXEC&signname=Red-Giant.说明：前面一段是标准的HTTP POST报文头后面一段时HTTP报文的内容报文头需要注意的位置：1、 POST /WEB_VMS/LEVEL15/ HTTP 1.1这一行内容不能改，必须是这个格式2、Host：192.168.1.100设备的IP地址，根据实际情况填写3、Content-Length:104HTTP报文内容的长度，根据实际情况填写4、 Authorization: Basic OmFkbwlu这一行是密码，OmFkbwlu是设备web登陆密码用base64加密后的密文。
