数字式万用表使用方法

数字万用表使用和常用电子元器件的识别与检测一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。

用此方法可以检测电路线路的通断情况。

注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示也可用万用表测量固定小电容器的检测1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

数字式万用表的使用方法
一、介绍
数字式万用表，也称多功能数字表，是一种专业仪器，具有测量电压、电阻、电流、频率、温度、容值等功能，最新型的多功能仪表还能测量它的质量。

它掌握着晶体管、半导体、电动机、发动机及其应用等方面的测量和控制。

二、使用步骤
1、按下复位键，根据提示数字设置档位，调节测量电压、电阻、电流、频率、温度、容值等参数。

2、连接电源，在测试仪表上检查电压正确性，并确保电源电压稳定。

3、将电压、电阻、电流和频率探头连接到测量物体上，电压探头要连接正确，接地的线要牢固。

4、检查仪表设置，如电压、电阻、电流等，并调整仪表精度，以符合分辨率要求。

5、测量参数，并记录数据。

6、断开多功能表与测量物体的连接，最后将多功能表脱离电源，完成数字式万用表的使用。

三、注意事项
1、在使用数字式万用表时，要遵守安全电路，确保电路中有一个绝对接地点。

2、在进行测量时，接头要保持干净，接地采用专业接插件，严
禁触摸测量点。

3、仪表可能会受到外界对它有影响的电磁场、电磁辐射等的影响，因此应尽量避免接近测量对象的附近。

4、操作时，调整档位、调节电压时，应按照仪表上的标准步骤来操作，以免出现错误。

数字万用表的使用方法1、为什么选择数字万用表?——众里寻她千百度的理由很充分万用表，别名有多用表、复用表、三用表(电流、电压、电阻三用)等，是电子测试领域最基本的工具，一般以测量电压、电流和电阻为主要目的，有些甚至还可以测量电容、电感、功率、晶体管共射极直流放大系数hFE等。

根据内部结构，万用表分为指针式万用表和数字万用表，与传统模拟式万用表相比，数字式仪表灵敏度高，精确度高，抗干扰性能好，过载能力强，便于携带，使用也更方便简单，显示清晰，从根本上消除读取数据时的视差。

因此数字万用表已成为主流，且有取代模拟表的趋势。

万用表是利用一只灵敏的磁电式直流电流表(微安表)做表头，当微小电流通过表头就会有电流指示，但表头不能通过大电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而可以测出电路中的电流、电压和电阻。

数字万用表是在数字直流电压表的基础上扩展而成的，核心就是一个200mV量程的数字电压表，其主要工作原理是需要把被测量的电压信号、电流信号、交流电压信号、电阻、电容、电感、二极管等统一转换直流电压信号并且经过衰减器衰减到200mV以下，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

万用表由表头、测量电路及转换开关、表笔等四个主要部分组成。

3.1 数字万用表的表头数字万用表的表头(以FLUKE 17B为例)一般由一只A/D(模拟/数字)转换芯片+外围元件+液晶显示器组成，精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为3 1/2位数字万用表、4 1/2位数字万用表等等。

最常用的芯片是ICL7106(3位半LCD手动量程经典芯片，后续版本为7106A,7106B,7206,7240等等),ICL7129(4位半LCD手动量程经典芯片),ICL7107(3位半LED手动量程经典芯片)。

3.2 数字万用表的测量电路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，由电阻、半导体元件及电池组成，可以将各种不同的被测量(如电流、电压、电阻等)，经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

数字万用表的使用方法培训资料1.前言万用表是一种常见的电工测量工具，它可以测量电压、电流、电阻等电学参数，并且操作简单、灵活性强。

掌握数字万用表的使用方法对于电工人员来说是至关重要的。

本文将向大家介绍数字万用表的使用方法，并提供一些培训资料，希望对大家有所帮助。

2.基本操作使用数字万用表前，首先要了解其基本操作方法。

数字万用表通常有一个旋钮用来选择测量的参数，比如电压、电流、电阻等。

在进行测量时，需要将测量引线插入对应的测量插孔，然后通过旋钮选择测量的参数，并在显示屏上读取测量结果。

一些数字万用表还具有自动量程、数据保持、峰值保持等功能，需要根据实际需要进行设置。

3. 电压测量在使用数字万用表测量电压时，需要将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

然后选择电压测量档位，通常有直流电压和交流电压两个档位。

接下来，将红色测量引线接触待测电压的正极，黑色测量引线接触待测电压的负极，这样就可以在显示屏上读取电压值。

4. 电流测量如果要测量电路中的电流，可以使用数字万用表的电流测量功能。

首先将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

然后根据实际测量需要选择电流测量的档位，接通电路，将电流从电路中引出，用万用表测出来。

5. 电阻测量当需要测量电路中的电阻时，可以使用数字万用表的电阻测量功能。

将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

选择电阻测量档位，然后将红色测量引线和黑色测量引线分别接触待测电阻的两端，即可在显示屏上读取电阻值。

6. 温度测量一些数字万用表还具有温度测量功能，可以用来测量环境温度或器件温度。

通常需要使用温度传感器和数字万用表进行连接，并在万用表上选择温度测量档位，就可以得到温度值。

7. 安全注意事项在使用数字万用表时，需要注意一些安全事项。

比如在测量电压或电流时，要选择合适的测量档位，避免超过万用表的额定范围导致损坏。

数字式兆欧表的使用方法讲解
数字式兆欧表（也称为数字万用表或数字电表）是一种测量电阻、电压、电流和其他电气参数的工具。

以下是数字式兆欧表的使用方法：
1. 选择正确的量程：确定要测试的电路的预期电压、电流和阻值范围。

将测量仪器的量程选择开关设置为适当的范围。

如果您不确定，请绕过该设备并询问有关人员。

不正确的量程选择可能会损坏仪器。

2. 连接测试电路：将数字式兆欧表的电缆钳夹在要测试的电路上。

根据需要选择正负极性
3. 选择测试模式：根据您要测量的参数，将数字式兆欧表切换到电阻、电流或电压测量模式。

4. 读取并记录结果：一旦您将数字式兆欧表连接到试验电路并选择了适当的模式，就可以读取您的测量。

将数据记录在您的笔记本中，以便稍后使用。

5. 取下测量仪器：完成测试后，将测试电线从被测电路上取下并重新将数字式兆欧表的量程选择开关设置到适当位置。

6. 关闭：关闭数字式兆欧表并取出电池以节省电量。

总之，数字式兆欧表是一种多功能仪表，在准确使用时可为电气工程师和技术员提供有价值的数据和信息。

数字型万用表使用方法
数字型万用表，那可真是个超级实用的小工具！就像一把万能钥匙，能打开电路世界的神秘大门。

使用数字型万用表，第一步得选对挡位。

这就好比你要去参加不同的活动就得穿合适的衣服一样。

要是挡位选错了，那可就糟糕啦！比如你想测电压却选了电流挡，那岂不是乱套了？
测量的时候，一定要小心谨慎。

把表笔正确地接在被测点上，这就像给小树苗浇水，得浇对地方。

要是接错了，说不定会把万用表给弄坏，那可就悲催了。

数字型万用表在安全性方面那可是杠杠的。

它就像一个忠诚的卫士，时刻保护着你。

只要你正确使用，就不用担心会被电到。

但是如果你粗心大意，那可就不好说了。

稳定性也很不错哦！它不会像个调皮的孩子一样乱跳数字。

只要你操作得当，它就能给你准确的测量结果。

数字型万用表的应用场景那可多了去了。

在家里，你可以用它来检查电器是否正常工作。

在学校，物理实验的时候它也是个好帮手。

在工厂，
维修师傅们更是离不开它。

这就像一个万能的魔法棒，哪里需要就出现在哪里。

它的优势也很明显。

数字显示清晰直观，不像指针式万用表那样让人看得眼花缭乱。

而且体积小巧，携带方便，随时都能拿出来用。

我给你讲个实际案例吧。

有一次，我家的台灯不亮了。

我就拿出数字型万用表，一测，原来是灯泡坏了。

换了个灯泡，台灯又亮起来了。

你说这数字型万用表是不是很厉害？
数字型万用表就是这么一个实用的好工具，它能让你轻松解决各种电路问题，大家都应该备一个。

数字万用表使用方法
如何使用数字万用表
数字万用表是一种非常有用的测量工具，它能够测量电压、电流和电阻，还可以测量温度和频率。

它是一种多功能的仪器，能够满足不同的测量需求。

使用数字万用表的第一步是连接被测量物体和表之间的电路。

如果是测量电压或电流，则可以使用万用表的两根红黑电极连接被测物体的端子；如果是测量电阻，则可以使用万用表的两根红黑电极连接电阻的两个端口；如果是测量温度，则可以使用万用表的热电偶连接温度传感器。

接下来，在万用表上设置测量模式和参数。

一般来说，万用表都有多种测量模式，如电压、电流、电阻、温度和频率等，可以根据需要来选择。

除了设置测量模式外，还可以设置参数，如测量范围、单位、分辨率和量程等。

最后，完成设置之后，就可以开始测量了。

只要将万用表连接到被测物体，并根据设置参数进行测量，就可以得到准确的测量结果。

总之，数字万用表是一种非常有用的测量工具，使用它可以轻松测量电压、电流、电阻、温度和频率等参数，它的使用方法也很简单，只要按照上述步骤依次进行操作，就可以得到准确的测量结果。

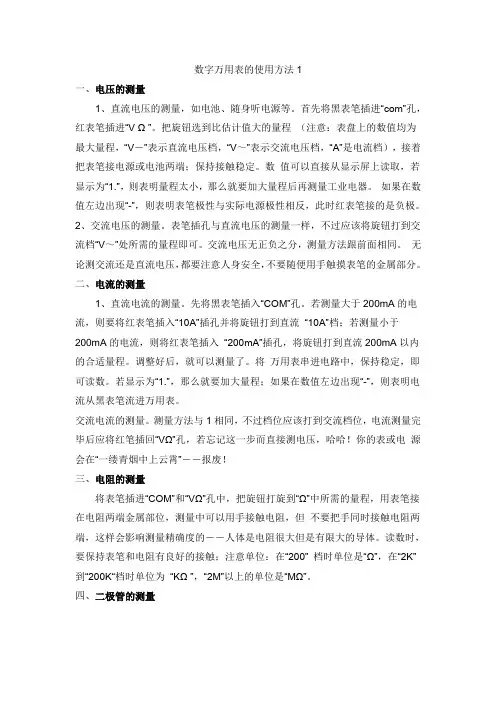

数字万用表的使用方法1一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。

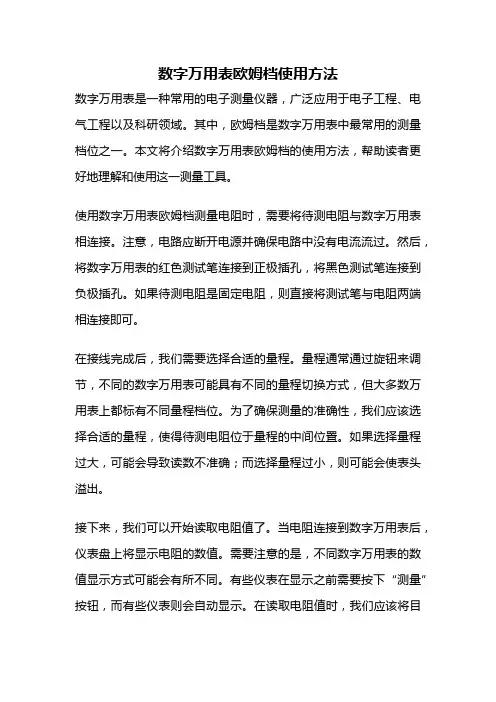

数字万用表欧姆档使用方法数字万用表是一种常用的电子测量仪器，广泛应用于电子工程、电气工程以及科研领域。

其中，欧姆档是数字万用表中最常用的测量档位之一。

本文将介绍数字万用表欧姆档的使用方法，帮助读者更好地理解和使用这一测量工具。

使用数字万用表欧姆档测量电阻时，需要将待测电阻与数字万用表相连接。

注意，电路应断开电源并确保电路中没有电流流过。

然后，将数字万用表的红色测试笔连接到正极插孔，将黑色测试笔连接到负极插孔。

如果待测电阻是固定电阻，则直接将测试笔与电阻两端相连接即可。

在接线完成后，我们需要选择合适的量程。

量程通常通过旋钮来调节，不同的数字万用表可能具有不同的量程切换方式，但大多数万用表上都标有不同量程档位。

为了确保测量的准确性，我们应该选择合适的量程，使得待测电阻位于量程的中间位置。

如果选择量程过大，可能会导致读数不准确；而选择量程过小，则可能会使表头溢出。

接下来，我们可以开始读取电阻值了。

当电阻连接到数字万用表后，仪表盘上将显示电阻的数值。

需要注意的是，不同数字万用表的数值显示方式可能会有所不同。

有些仪表在显示之前需要按下“测量”按钮，而有些仪表则会自动显示。

在读取电阻值时，我们应该将目光垂直对准仪表盘，以避免视觉误差。

我们还需要注意数字万用表的量程范围。

在欧姆档测量时，通常会有一个最大量程限制。

如果待测电阻超出了量程范围，数字万用表将无法正常显示数值。

此时，我们需要调整量程档位，选择更高的量程进行测量。

在测量完成后，我们需要及时断开与待测电阻的连接，并将数字万用表的选择旋钮调回到初始位置，以免影响下一次的测量。

还需要注意一些常见的误差源。

例如，电阻的接触不良、测试笔接触不良、环境温度变化等都可能导致测量结果的偏差。

因此，在测量时应尽量保持接触良好，并避免在极端温度环境下进行测量。

数字万用表欧姆档的使用方法相对简单。

只需连接待测电阻、选择合适的量程、读取电阻值，并注意一些误差源，就可以完成电阻的测量。
