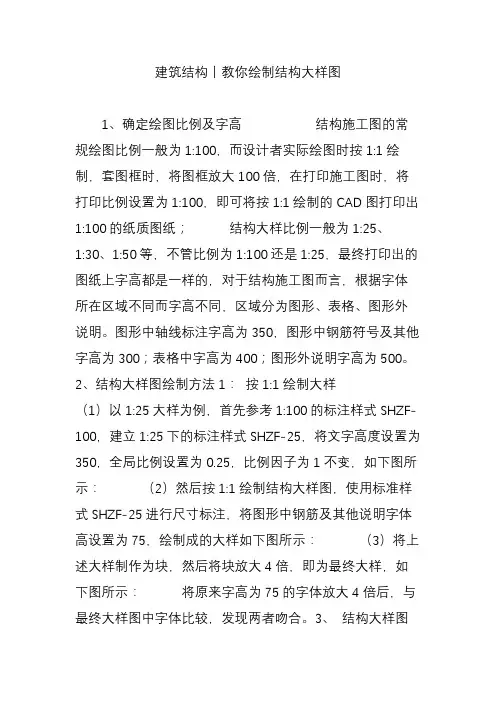

建筑结构丨教你绘制结构大样图1、确定绘图比例及字高结构施工图的常规绘图比例一般为1:100,而设计者实际绘图时按1:1绘制,套图框时,将图框放大100倍,在打印施工图时,将打印比例设置为1:100,即可将按1:1绘制的CAD图打印出1:100的纸质图纸;结构大样比例一般为1:25、1:30、1:50等,不管比例为1:100还是1:25,最终打印出的图纸上字高都是一样的,对于结构施工图而言,根据字体所在区域不同而字高不同,区域分为图形、表格、图形外说明。
图形中轴线标注字高为350,图形中钢筋符号及其他字高为300;表格中字高为400;图形外说明字高为500。
2、结构大样图绘制方法1:按1:1绘制大样(1)以1:25大样为例,首先参考1:100的标注样式SHZF-100,建立1:25下的标注样式SHZF-25,将文字高度设置为350,全局比例设置为0.25,比例因子为1不变,如下图所示:(2)然后按1:1绘制结构大样图,使用标准样式SHZF-25进行尺寸标注,将图形中钢筋及其他说明字体高设置为75,绘制成的大样如下图所示:(3)将上述大样制作为块,然后将块放大4倍,即为最终大样,如下图所示:将原来字高为75的字体放大4倍后,与最终大样图中字体比较,发现两者吻合。
3、结构大样图绘制方法2:需将尺寸换算后绘制(以1:25为例,需放大4倍绘制)(1)1:25大样为例,完全按1:25大样绘制,绘制时设计者需自行换算尺寸,比如要绘制90mm的直线,在CAD中需绘制3600mm的直线,3600mm长的直线仍然采用1:100下的标注样式SHZF-100进行标注,此时标注数值为3600,图形钢筋符号及其他文字说明字高为最终字高300,如下图所示:(2)参考1:100的标注样式SHZF-100,建立1:25下的标注样式SHZF-25-2,将文字高度设置为350,全局比例设置为1不变,比例因子为0.25,如图所示:(3)将上述大样图中的标注样式全部改为SHZF-25-2,即可将3600mm的线段标注为900数值,而标注线突出尺寸保持不变,如下图所示:上述两种方法的区别:(1)使用1:1比例绘制并使用块后,双击该块进行编辑时,块中尺寸均为放大前尺寸,比例,放大为3600长的线段在块中长度仍为900长,字高仍为75高,与最终大样图效果不同;(2)使用1:1比例绘制并使用块后,使用右键在位编辑对块进行编辑时,块中标注尺寸大小及数值失真(与最终大样图效果不同),字高为350高,标注数值为真实数值,如下图所示:(3)使用方法二绘制的大样,在对其进行编辑时,标注尺寸线大小及字高均为最终效果,只是图中实际量取的长度与标注数值不同。

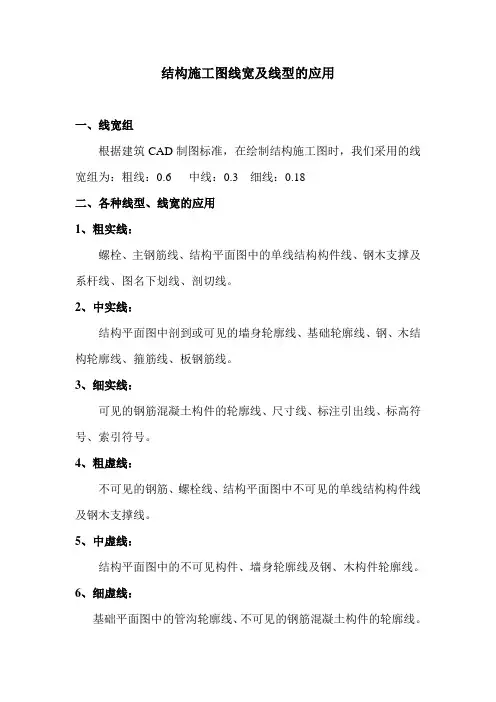

结构施工图线宽及线型的应用
一、线宽组
根据建筑CAD制图标准,在绘制结构施工图时,我们采用的线宽组为:粗线:0.6 中线:0.3 细线:0.18
二、各种线型、线宽的应用
1、粗实线:
螺栓、主钢筋线、结构平面图中的单线结构构件线、钢木支撑及系杆线、图名下划线、剖切线。
2、中实线:
结构平面图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板钢筋线。
3、细实线:
可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线、标高符号、索引符号。
4、粗虚线:
不可见的钢筋、螺栓线、结构平面图中不可见的单线结构构件线及钢木支撑线。
5、中虚线:
结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线。
6、细虚线:
基础平面图中的管沟轮廓线、不可见的钢筋混凝土构件的轮廓线。
7、粗单点长划线:
柱间支撑、垂直支撑、设备基础轴线图中的中心线。
8、细单点长划线:
中心线、对称线、定位轴线。
9、粗双点长划线:
预应力钢筋线。
10细双点长划线:
原有结构轮廓线。
11、细折断线、波浪线:
断开界线。
