03指令系统

还能保持原来状态的辅助继电器。保持
继电器区通道编号为HR00-HR19，每个
通道有16个继电器，编号为00-15。
第 3 章 可编程控制器指令系统
可 编 程 控 制 器 原 理 与 应 用
5 辅助记忆继电器区（AR）
辅助记忆继电器区通道编号为 AR00-AR15，每个通道有16个继电器， 编号为00-15，该继电器区具有断电保 持功能。主要存储PLC的工作状态。
可 编 程 控 制 器 原 理 与 应 用
梯形图
00001 01001 01001
指令语句表
地址
指令
数据
00002 01000
01002
0000 0001 0002 0003 0004 0005
LD OR OUT LD OR-NOT OUT
00001 01001 01001 00002 01000 01002
2．指令的格式 指令的格式可以表示为： 助记符(指令码) 操作数1 操作数2 操作数3
3．执行指令对标志位的影响
第 3 章 可编程控制器指令系统
可 编 程 控 制 器 原 理 与 应 用
二、基本指令 1 、 LD指令（取指令）
图形符号：
含义：表示某个继电器的常开触点，并且 对应的逻辑行从这个指令开始。 数据：器件号（继电器编号）
指令语句表 梯形图
00000
地址
CP R
指令
数据
00001
CNT 010 #0003
01000
0 1 2
LD LD CNT
00000 00001 010 #0003 CNT010 01000
CNT010
时序图
00000 00001
01000

BIOS（Basic Input Output System）是在主板上预先烧制好的启动代码； 操作系统的内容存储在硬盘上。 操作的主要流程包括： 系统加电，从BIOS开始取指令执行，完成硬件自检 从硬盘上读入引导扇区内容到内存，并执行 由引导扇区内容从硬盘上读取操作系统到内容，引导进入操作系统。
指令系统、机器语言、汇编语言
CLICK HERE TO ADD A TITLE
Dr. Chen Hu
演讲人姓名
什么是指令系统
指令系统是CPU执行的基本操作，是计算机软件和硬件的界面。 分为RISC和CISC两大类 指令的基本内容 算术逻辑运算 存储器访问 转移指令
CPU中的基本概念
寄存器
内存
算术逻辑部件（ALU）
05
11100000 00000000 01101001 —— E0 00 65
02
11100000 00000000 01101100 —— E0 00 6C
04
二进制代码
程序的二进制代码存储
01
03
05
程序的执行过程
PC=0000H
取指令
译码
1
PC自加
执行
取操作数
PC机的引导过程
汇编语言(Assemble Language)
汇编语言(Assemble Language)：一种低级语言，用助记符表示特定计算机的机器语言指令 汇编器(Assembler)：将汇编语言程序翻译成机器代码的程序
LOADA h#0008B, i
操作码
操作数
寻址方式
指令含义：将0008H放入到寄存器A中
指令的机器码：
0
0
0
1
0

பைடு நூலகம்⒁递减跳转指令
▪ 格式：DECFSZ F，d
▪ 功能： F寄存器内容减1，结果存入F(d=1)或 W(d=0)，如果结果为0则跳过下一条指令，否则 顺序执行，即F-1→d，若F-1=0，则PC+l→PC。
▪ 备注：影响STATUS寄存器状态位Z。
⒂寄存器带进位位循环左移指令 ▪ 格式：RLF F，d ▪ 功能：将F寄存器带C循环左移，结果存入F(d=1)
⑺寄存器逻辑异或指令
▪ 格式：XORWF F，d ▪ 功能： F寄存器内容和W寄存器内容相异或，结果
存入F(d=1)或W(d=0)，即F W→d 。 ▪ 备注：影响STATUS寄存器状态位Z。 例如： XORWF REG，1
若执行指令前(REG)=0xAF，(W)=0xB5，则 执行指令后(REG)=0x1A，(W)=0xB5，Z=0。 ⑻寄存器取反指令
从指令流中可以看出：

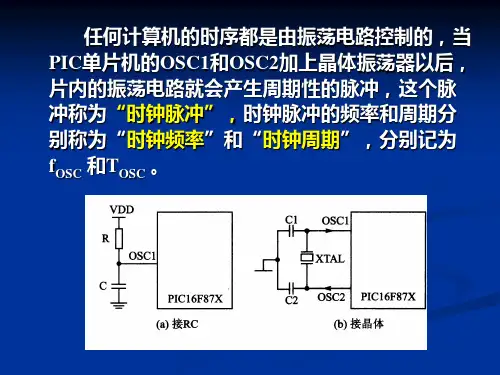

在PIC单片机中，一条指令的取指操作和译 码执行操作，实际上是在两个指令周期内完成的。 但是由于“指令流水线”的结构，使得每条指令 的取指和执行过程平均只花费一个指令周期，除 了个别跳转指令。因此人们习惯于说成，PIC单 片机采用的是单周期指令。
§2.2 指令系统概览
PIC16F87X共有35条指令，均是长度为14位 的单字节指令。在逐条讲解PIC单片机的指令之 前，先介绍PIC指令集合中经常用到的一些符号 以及含义。
①MOVF REG，0
若执行指令前(W)=0x00，(REG)=0x3F，则 执行指令后(W)=0x3F，(REG)=0x3F，Z=0。
②MOVF INDF，0 ；(假设INDF=00H)
间接寄存器寻址。若执行指令前(W)=0x17， (FSR)=0xC2，(0C2H)=0x00，则执行指令后

◆程序的指令序列在主存顺序存放。执行时从第一条指令 开始，逐 条取出并执行，这种程序的顺序执行过程，称为 顺序寻址方式。
◆ CPU中设置程序计数器（PC）对指令的顺序号进行计 数。PC开始时存 放程序的首地址，每执行一条指令，PC 加”1”，指出下条指令的地址， 直到程序结束。
跳跃寻址 Leabharlann 转移指令指出AA22AA33
…
…
…
…
1111 1110 A2 A3
12 位操作码
1111 1111 0000 1111 1111 0001
AA33
…
…
…
…
1111 1111 1110 A3
16 位操作码
…
…
1111 1111 1111 0000 1111 1111 1111 0001 1111 1111 1111 1111
24
双字
28
双字（地址32）▲
32
双字
36
边界未对准
地址（十进制）
字( 地址2)
半字( 地址0)
0
字节( 地址7) 字节( 地址6)
字( 地址4)
4
半字( 地址10)
半字( 地址8)
8
5.2.2 数据类型
2、数据在计算机中存放方式
存储字长内部字节的次序
例： 12345678H如何存储？ 12 34 56 78H
5.3.1指令寻址
指令寻址----计算指令有效地址的方法
指令地址
指令
指令地址寻址方式
PC +1
0 LDA
11 ADD 22 DEC 33 JMP
4 LDA
5 SUB 6 INC
77 STA 88 LDA
