收发器系统方案连接图
此方案芯数少可以考虑，因为冷接子是插口对接，衰减比较大三、光缆不容易铺设，采用无线网桥形式
深圳市光之联科技有限公司是领先光纤传输产品提供商（/）
光之联致力于光纤通信；光纤监控领域的研究和应用，自主研发生产的sfp光模块；视频光端机；收发器等光传输设备。
广泛应用于平安城市、交通、教育、医疗、金融、电力、军队等行业；在深入理解行业用户需求的基础上进行持续创新，为用户提供专业的端到端行业光纤传输解决方案。
光纤收发器连接方式与连接图

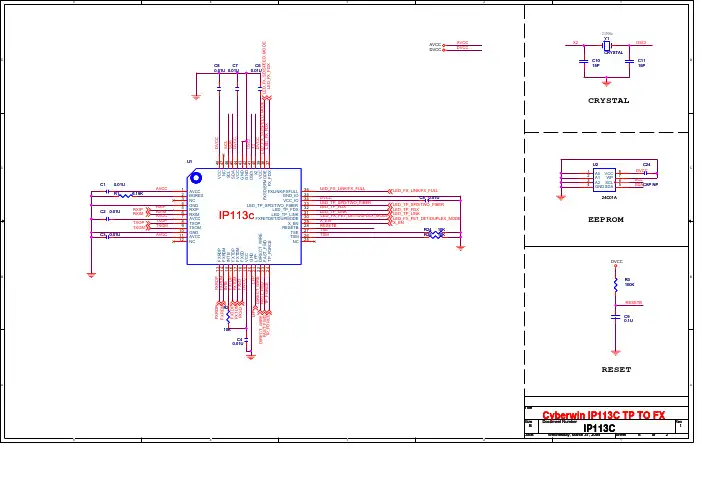

光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；如：监控安全工程的高清视频图像传输；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤收发器连接方式与连接图
环形骨干网
环形骨干网是利用SPANNING TREE特性构建城域范围内的骨干，这种结构可以变形为网状结构，适合于城域网上高密度的中心小区，形成容错的核心骨干网络。
环形骨干网对IEEE.1Q及ISL网络特性的支持，可以保证兼容于绝大多数主流的骨干网络，如跨交换机的VLAN、TRUNK等功能。
环形骨干网可为金融、政府、教育等行业组建宽带虚拟专网。
链形骨干网。
光纤跳线主要分为两类
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤跳线的种类
在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。
而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。
所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。
跳线一端：FC型（螺口）或ST型（卡口）
跳线另段端：另一端可能是接光纤收发器或GBIC光纤模块SC （大方口）
接SFP光纤模块LC （小方口）
接MT-RJ光纤接口交换机MT-RJ方型,一头双纤收发一体( 华为8850上有用)耦合器：ST/ST 或FC/FC
如图所示：
1．FC-SC（图13）
2．FC-LC（图14）
3．FC-MTRJ（图15）
4．ST-SC（图16）
5．ST-LC（图17）
6．ST-MTRJ（图18）
(交换机之间光纤连接）
交换机A---网线----光纤收发器---尾纤——终端盒（熔接）——光纤----终端盒（熔接）--尾纤——光纤收发器---网线---交换机B
假如是直接连在交换机的光口，则耦合器接跳线，跳线直接插在交换机光口，就不需要光纤收发器（光转）了。
