LNG车辆使用手册一．LNG基本知识1.什么是LNG？所谓LNG实际上是英文 Liquefied Natural Gas的缩写，简称LNG，也可称为液化天然气，是天然气在常压下，当冷却至约-162℃时，则由气态变成了液态。
2.LNG的组成是什么？他有什么特点？LNG的主要成份为甲烷，化学名称为CH4，还有少量的乙烷C2H6、丙烷C3H8以及氮N2等其他成份组成。
它的物理性质为无色、无味、无毒且无腐蚀性的液体，密度为0.430T/m3，气态密度为0.688kg/Nm3，体积约为同量气态天然气体积的1/625。
其沸点为-162.5℃，熔点为-182℃，着火点为650℃，爆炸浓度范围：上限为15%，下限为5%。
3.LNG作为车用燃料有什么优点？LNG作为优质的车用燃料，与汽柴油相比，它具有辛烷值高、抗爆性能好、发动机寿命长、燃料费用低、环保性能好等优点。
它可将汽柴油车尾气中HC混合物排放减少72%，NOx减少39%， CO 减少90%，SOx、Pb降为零，有利于保护环境，减少城市污染。
4.LNG使用安全吗？其实LNG是一种非常安全的汽车燃料，它汽化后的密度很低，只有空气的一半左右，稍有泄漏就会立即飞散开来，而且它的可燃范围小（5%-15%），点燃温度高（650°C），非密闭空间内不致引起爆炸。
LNG的危险性在于它的物理性质：A.LNG在标准状态下具有极低的温度：-162°C到-125°C；B.具有很大的气液体积比，如果减压措施不当，将导致压力迅速升高。
LNG的气液体积比大致为：620：1；C.天然气是易燃性气体（燃点538°C）和窒息性气体；D.在密闭空间可能产生爆炸（空气中可燃极限5～15％）；二．LNG安全操作注意事项1.操作人员应培训上岗;2.在充装或使用维修时，应防止液体飞溅或溢出，并应有防冻措施。
有液化天然气的地区工作时需戴护目镜、脸罩、绝热手套、防护服。

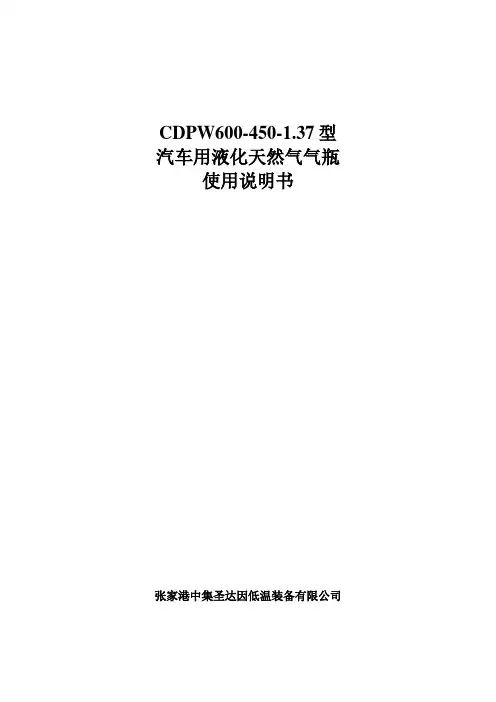

汽车用液化天然气气瓶使用说明书张家港中集圣达因低温装备有限公司目录1．前言2．设备详述3．产品基本参数4．安全5．操作充装燃料供应6．气瓶安装7．维修保养部件更换真空泄露液位计操作压力燃料泄漏维修阀门维修11. 前言本手册用于使操作者熟悉由圣达因提供的液化天然气燃料系统的性能、安全防护、操作步骤和维修保养，以达到个人熟练操作的目的。
请在阅读并完全理解此手册之后再进行操作。
在本手册中使用下列缩写：V ―截止阀门C ―单向阀E－1 －节约阀E－2 －过流阀Pr －汽化器P －压力表LG－液位计显示器SV1 ―主安全阀SV2 ―副安全阀LNG ―液化天然气Nm3/h―标准立方米／小时警告：能够引起个人伤害和死亡的条件描述谨慎：能够引起零件破坏的条件描述注意：对重要信息需要重复的声明2. 设备描述2.1 汽车用液化天然气气瓶汽车用液化天然气气瓶是作为一种低温绝热压力容器，设计有双层（真空）结构。
内胆用来储存低温液态的液化天然气，在其外壁缠有多层绝热材料，具有超强的隔热性能，同时夹套（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。
外壳和支撑系统的设计能够承受车辆在行驶时所产生的相关外力。
内胆设计有两级安全阀在超压时起到保护作用。
在超压情况下首先打开的是主安全阀（开启压力为 1.59MPa，230psi），其作用放散由于绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。
副安全阀（开启压力为 2.41MPa，350psi）的压力设定点较主安全阀高，在主安全阀失效或发生堵塞时，副安全阀启动。
2外壳在内部超压条件下的保护是通过一个环形的抽空塞来实现的。
如果内胆发生泄漏（导致夹套压力超高），当压力达到0.1～0.2MPa抽空塞将打开泄压。
万一抽空塞发生泄漏将导致真空破坏，这时可以发现外壳出现“冒汗”（大面积结水珠）甚或结霜现象。
当然，在与气瓶连接的管道末端出现的结霜或凝水现象是正常的。
BJQ-A型LNG加气橇用户手册(仅供参考)张家港中集圣达因低温装备有限公司地址: 江苏张家港市金港镇香山南路电话：+86-0512-********传真：+86-0512-********网址：目录1简介 (3)1.1 使用手册 (3)1.2 警告 (3)1.3 加气橇型号及出厂编号 (3)2LNG加气站系统描述 (4)3安装 (4)3.1 开箱检查 (4)3.2 安装注意点 (4)3.3 加气橇及储罐 (4)3.4 电气连接 (5)3.5 检查 (5)3.6 电脑显示程序 (5)4计量 (7)4.1 计量程序及问题解决 (16)5常规操作 (23)5.1汽车加气步骤 (23)5.2 卸液步骤 (24)6安全防护措施 (24)6.1 气体泄漏检查 (25)6.2 加气及放空管道泄漏检查 (25)7售后服务 (25)7.1 授权 (25)7.2 售后服务范围 (25)7.3 维修声明 (26)7.4 维修范围及条件 (26)7.5 中集圣达因公司担保登记表 (27)1 简介1.1 用户手册此用户手册由中集圣达因公司在2008年12月开始生产LNG加气橇后所编写。
其主要提供了如何安装、维护和使用加气橇的信息。
每个加气橇可能由于顾客的要求不尽相同，因此本手册有些信息可能不适合您的加气橇，但请相信以下信息和您的加气橇的性能是相似的。
此手册版本（第一版）版权所有，在没有得到张家港中集圣达因低温装备有限公司允许的情况下，不允许任何形式的转载。
1.2 警告此手册中包括安全警告。
凡警告均由上述标语表明，并且用大写字母书写。
在操作前必须研读此手册并且严格按照此执行，以免造成不必要的人员伤亡和加气橇的损坏。
1.3加气橇型号及出厂编号如果在操作过程中出现故障，请和张家港中集圣达因低温装备有限公司联系。
并请将加气橇的出厂编号及型号告之售后服务部。
此信息可在加气橇铭牌上找到。
图1：加气橇铭牌2． LNG加气站系统描述LNG加气橇通过软管与站内集装箱、槽车或LNG固定罐连接组成加气站系统。
LNG车用气瓶使用说明书目录1．前言2．设备详述3．产品基本参数4．安全5．操作充装燃料供应6．气瓶安装7．维修保养部件更换真空泄露液位计操作压力燃料泄漏维修阀门维修11. 前言本手册用于使操作者熟悉由圣达因提供的液化天然气燃料系统的性能、安全防护、操作步骤和维修保养，以达到个人熟练操作的目的。
请在阅读并完全理解此手册之后再进行操作。
在本手册中使用下列缩写：V ―截止阀门C ―单向阀E－1 －节约阀E－2 －过流阀Pr －汽化器P －压力表LG－液位计显示器SV1 ―主安全阀SV2 ―副安全阀LNG ―液化天然气Nm3/h―标准立方米／小时警告：能够引起个人伤害和死亡的条件描述谨慎：能够引起零件破坏的条件描述注意：对重要信息需要重复的声明22. 设备描述2.1 汽车用液化天然气气瓶汽车用液化天然气气瓶是作为一种低温绝热压力容器，设计有双层（真空）结构。
内胆用来储存低温液态的液化天然气，在其外壁缠有多层绝热材料，具有超强的隔热性能，同时夹套（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。
外壳和支撑系统的设计能够承受车辆在行驶时所产生的相关外力。
内胆设计有两级安全阀在超压时起到保护作用。
在超压情况下首先打开的是主安全阀（开启压力为1.59MPa，230psi），其作用放散由于绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。
副安全阀（开启压力为2.41MPa，350psi）的压力设定点较主安全阀高，在主安全阀失效或发生堵塞时，副安全阀启动。
外壳在内部超压条件下的保护是通过一个环形的抽空塞来实现的。
如果内胆发生泄漏（导致夹套压力超高），当压力达到0.1～0.2MPa抽空塞将打开泄压。
万一抽空塞发生泄漏将导致真空破坏，这时可以发现外壳出现“冒汗”（大面积结水珠）甚或结霜现象。
当然，在与气瓶连接的管道末端出现的结霜或凝水现象是正常的。
所有的管路、阀件都设置在气瓶的一端，并用护环或保护罩进行防护。
操作规程编号：YTO-FS-PD819LNG钢瓶使用及操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical StandardsLNG钢瓶使用及操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、启动前检查：1、每天行车之前必须检查气瓶与托架、供气装置与大梁之间固定是否牢固，燃气设备的状态完好，所有气管的连接是否漏气，检查各传感器接头是否有松动现象。
2、检查稳压器出口气压（联合动力LNG发动机气压在0.6-1Mpa范围保证可以正常使用。
低于此气压性能将会影响性能，甚至停机。
如气压低于0.6Mpa 应马上加气，以免抛锚。
气罐气压要求在0.8Mpa-1.3Mpa。
）启动发动机：1、检查完毕后打开放空阀、自增压阀，缓慢打开出液阀。
打开各阀门时要将阀门完全打开后要回拧一圈，以防阀门被冻住。
停车后先关闭自增压阀、后关闭出液阀、放空阀。
每天检查一下气瓶压力，若高于1.7MPa，则应主安全阀打开自动泄压。
2、启动发动机时先接通点火钥匙，停顿2-3秒后再启动发动机，保证燃气管内能够充满燃气。
每次启动发动机，须怠速运转3-5分钟，待各种仪表正常工作后，方可起步。
不允许冷车突然加大油门，否则会损坏各种仪表及其相应零件，加速发动机运动件的磨损及损坏增压器，从而缩短发动机的使用寿命。
LNG车辆供气系统使用指南中原油田采油二厂二O一四年十二月三日使用指南1、指导司机正确使用LNG车辆，减少或避免使用不当造成的车辆故障。
2、最大限度的保证设备的安全使用，确保整车的正常使用寿命和发挥最大的经济效益。
3、该指南仅作参考性文件，使用单位应根据具体情况进行合理分配一、LNG车辆供气系统的基本组成液化天然气汽车燃料系统由气瓶、汽化器、管路降压调压阀、发动机系统等组成。
二、燃气供给系统主要部件简介及正确使用（1）车载低温绝热气瓶LNG燃料气瓶是车载燃料系统的核心部件。
燃料气瓶由内胆、外壳、绝热结构、支撑系统、液位显示系统和阀门及管路组件等组成（2）LNG供应系统组成出液管、冷却液进口、冷却液出口、缓冲罐压力表、缓冲罐、调压阀、自增压换热管、汽化器、鞍座紧固带及紧固螺栓（3）LNG气瓶供液系统各阀件的正确使用（a）出液截止阀的使用：缓慢地打开出液截止阀，开启过程中当听到过流保护阀内有液体流动声时应停止开启动作，阀门位置保持不变。
待液体流动声音消失再继续开启阀门至全开位置之后，再将阀门手轮回转180度（已达到最佳密封效果，亦可有效防止阀门的卡死现象发生）。
此时，瓶内的液体从瓶底部被压出进入汽化器，液体经气化和升温后供给发动机。
(b)安全装置的正确使用：气瓶压力表：显示气瓶内胆中气相天然气的压力。
主安全阀开启压力为：（）主安全阀打开放散时为正常现象。
副安全阀开启压力为：（）在主安全阀失灵或发生故障时，副安全阀才工作，此时为不正常现象。
放空阀：该阀在气瓶正常使用的状态下应处于关闭状态，防止LNG非正常消耗。
(c)液位显示系统：它的作用是把气瓶的液体的液位传送给驾驶室内液位表显示数据。
(d)经济阀：其主要作用是平衡车载气瓶中的气相压力。
(e)自增压装置的作用：在气瓶内压力不足或发动机动力性变差的情况下，打开自增压截止阀。
把罐内LNG液体送给自增压盘管，LNG液体在管路内借助外界温度把液体膨胀变成气体送入气瓶，以使瓶内气相压力上升至正常工作压力。
