一、简介（一）、简介水轮机是水电厂将水轮转换为机械能的重要设备。
1、按能量方式转换的不同，它可分为反击式和冲击式两类。
反击型利用水流的压能和动能，冲击型利用水流动能。
2、反击式中又分为混流、轴流、斜流和贯流四种；3、冲击式中又分为水斗、斜击和双击式三种。
1）、混流式：水流从四周沿径向进入转轮，近似轴向流出应用水头范围：30m~700m特点：结构简单、运行稳定且效率高2）、轴流式水流在导叶与转轮之间由径向运动转变为轴向流动应用水头：3~80m特点：适用于中低水头，大流量水电站分类：轴流定桨、轴流转桨3）、冲击式转轮始终处于大气中，来自压力钢管的高压水流在进入水轮机之前已经转变为高速射流，冲击转轮叶片作功。
水头范围：300~1700m适用于高水头，小流量机组。
（二）、水轮机主要类型归类二、水轮机主要基本参数1、水轮机主要基本参数水头：Hg、H、Hmax、Hmin、Hr（设计水头）流量：Q转速:f=np/60出力：N=9.81QHη（Kw）效率：η2、水轮机型式代号混流式：HL斜流式：XL轴流转桨式：ZZ轴流定桨式：ZD冲击（水斗式）：CJ双击式：SJ斜击式：XJ贯流转桨式：GZ贯流定桨式：GD对于可逆式，在其代号后增加N3、混流式水轮机型号：HL100—LJ—210HL：代表混流式水轮机100：转轮型号（也称比转速）LJ：立式金属蜗壳210：转轮直径（210厘米）4、轴流式水轮机ZZ560—LH—1130ZZ：轴流转桨式水轮机560：转轮型号LH：立式混凝土蜗壳1130：表示转轮直径为1130厘米5、冲击式水轮机CJ47—W—170/2X15.0CJ：冲击式W：卧轴170：转轮直径170cm2：2个喷嘴15.0：射流直径三、水轮机主要部件（一）、组成引水部件、导水部件、工作部件、泄水部件1、引水部件组成：引水室（蜗壳）、座环作用：以较小的水力损失把水流均匀地、对称地引入导水部件，并在进入导叶前形成一定的环量。
水轮机型号1. 引言水轮机是一种将水能转换成机械能的设备，广泛应用于水电站发电、灌溉和工业生产中。
不同型号的水轮机适用于不同的水力条件和功率要求。
本文将介绍几种常见的水轮机型号及其特点。
2. 斜流式水轮机斜流式水轮机又称为“Kaplan水轮机”，它是一种能够适应较大水头和较小流量的水轮机。
斜流式水轮机的叶片具有可调节的可变导叶，通过改变导叶的角度，可以控制水流进入叶轮的流速和流向。
斜流式水轮机具有高效率、运行稳定和灵活调节的特点。
特点：•适应大水头和小流量的水力条件•可调节叶片和可变导叶，灵活调节水流流速和流向•高效率和运行稳定3. 轴流式水轮机轴流式水轮机是一种适用于大流量和较小水头的水轮机。
它的叶轮和导叶间距小，使得水流通过叶轮时的速度变化较小，因此轴流式水轮机的出口速度与进口速度相差较小，能够更好地利用水能。
轴流式水轮机适用于涡轮发电机组和排灌用途。
特点：•适应大流量和较小水头的水力条件•出口速度与进口速度相差较小，能够更好地利用水能•适用于涡轮发电机组和排灌用途4. 超高速水轮机超高速水轮机是一种转速高达10000转/分钟以上的水轮机。
由于转速很高，超高速水轮机的叶片设计要考虑到离心力的影响，以防止叶片的损坏。
超高速水轮机适用于高压高速发电机组、氢分子制取设备等领域。
特点：•转速高达10000转/分钟以上•叶片设计要考虑离心力的影响，防止叶片损坏•适用于高压高速发电机组、氢分子制取设备等领域5. 混流式水轮机混流式水轮机是一种介于轴流式水轮机和斜流式水轮机之间的一种设计。
它的叶片既有轴流式水轮机叶片的特点，又有斜流式水轮机叶片的特点。
混流式水轮机适用于中水头和中流量的水力条件。
它具有结构简单、效率较高和运行稳定的特点。
特点：•介于轴流式水轮机和斜流式水轮机之间的设计•适应中水头和中流量的水力条件•结构简单、效率较高和运行稳定6. 级联水轮机级联水轮机是将两台或多台水轮机串联起来使用的一种方式。

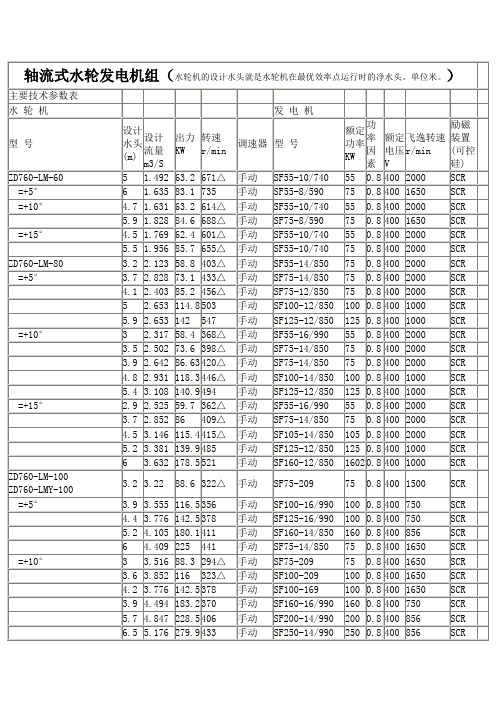

ZD760-LM/LMY-40型水轮机机组性能参数表ZDT03-LM/LMY-60型水轮机机组性能参数表ZDT03-LM/LMY-80型水轮机机组性能参数表ZDT03-LM/LMY-80型水轮机机组性能参数表ZD560-LMY/LH-60型水轮机机组性能参数表ZD560-LMY/LH-80型水轮机机组性能参数表水轮机选型方案1、水文资料：①、水头Hp≈7.0米；②、流量Q=1.0~1.5米3/秒；2、水轮机选型方案一：①、水轮机型号：ZD T03-LMy-60；转轮角ψ=+100；单价：5.0万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=750转/分；计算单机引用流量Q=1.15米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=66千瓦；发电机功率N发=0.9N出=59千瓦；③、配套发电机：SF55-8/590（电压400V）；单价：2.3万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；3、水轮机选型方案二：①、水轮机型号：ZD T03-LMy-60；转轮角ψ=+150；单价：5.0万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=750转/分；计算单机引用流量Q=1.5米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=86千瓦；发电机功率N发=0.9N出=77千瓦；③、配套发电机：SF75-8/590（电压400V）；单价：3.2万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；4、水轮机选型方案三：①、水轮机型号：ZD560-LMy-60；转轮角ψ=+50；单价：6.4万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=600转/分；计算单机引用流量Q=1.15米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=66千瓦；发电机功率N发=0.9N出=59千瓦；③、配套发电机：SF55-10/590（电压400V）；单价：3.2万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；注：1、以上价格均不包含设备运输费用和安装调试费用；江西省莲花水轮机厂有限公司2005、06、28。
冲击式：反击式：1、轴流式：轴流式水轮机转轮由转轮体、叶片、泄水锥组成，叶片数少于混流式，叶片轴线与水轮机轴线垂直。
适用于中低水头、大流量的水电站。
在同样的水头下，它的过流能力比混流式大，气蚀性能较混流式差。
根据其转轮叶片在运行之中能否转动，又可分为轴流转桨式和轴流定桨式两种。
轴流定桨式水轮机：其叶片固定在转轮体上，叶片安放角度不能在运行中改变，效率曲线较陡，适用于负荷变化小或可以用调整机组运行台数来适应负荷变化的电站。
优点：结构简单，造价较低。
缺点：在偏离设计工况时效率会急剧下降。
根据其特点，一般用于出力较小，水头较低以及水头变化幅度较小的水电站。
轴流转桨式水轮机：其转轮叶片一般由装在转轮体内的油压接力器操作，可按水头和负荷变化作相应转动，以保持活动导叶转角和叶片转角间的最优配合，从而提高平均效率，这类水轮机的最高效率有的已超过94%。
但是，这种水轮机需要一个操作叶片转动的机构，因而结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站。
轴流式水轮机转轮主要包含转轮轮叶、转轮轮毂、泄水锥三部分组成。
图1：轴流式混流式：混流式水轮机又称法兰西斯水轮机，水流从四周径向流入转轮，然后近似轴向流出转轮，转轮由上冠，下环和叶片组成。
图2：混流式转轮图3：混流式轴流式与混流式不同之处在于转轮的不同。
如图2与图3。
3、贯流式：贯流式水轮机的引水部件、转轮、排水部件都在一条轴线上，水流一贯平直通过，故称为贯流式水轮机。
贯流式水轮机应用水头范围一般在2~25m，单机出力从几千瓦到几万千瓦。
1）灯泡贯流式：灯泡贯流式水轮机组的发电机密封安装在水轮机上游侧一个灯泡型的金属壳体中，发电机水平方向安装，发动机主轴直接连接水轮机转轮。
灯泡贯流式水轮机组的水轮机部分由转轮室、导叶机构、转轮、尾水管组成；发电机轴直接连接到转轮，一同安装在钢制灯泡外壳上，发电机在灯泡壳内，转轮在灯泡尾端，发电机轴承通过轴承支持环固定在灯泡外壳上，转轮端轴承固定在灯泡尾端外壳上，发电机轴前端连接到电机滑环与转轮变桨控制的油路装置。
轴流式水轮机拆装及测量实验目标1.知识目标：认识小型轴流式水轮机的叶片、导叶、主轴、轴承的功能和作用。
2.能力目标: 能够熟练拆解、安装、调试小型轴流式水轮发电机。
轴流式水轮机拆装及测量一、轴流式水轮机的结构、主要部件的功能和作用1、结构2、主要部件的功能和作用①主轴:中间连接、传递转矩、承受机组转动部件的重量及轴向推力。
②叶片:水轮机工作时转换水流的压力能以及动能，形成旋转机械能。
③导叶:在水轮机工作时控制水的流量，并水形成一个环状的量。
④轴承:承受机组转动部分的机械不平衡力和电磁不平衡力，维持机组主轴在轴承间隙范内稳定运行。
二、主要部件绘图1、绘制的尺寸单位为毫米。
2、主要绘制叶轮和导叶的展开图，采用AutoCAD1比1的比例绘制。
导叶展开图叶轮图三、技术参数①型号:ZD760- -LM-(10- -25)型水轮永磁发电机组②相数:单相、三相③电压:交流220伏、380伏④标称功率:0.3KW，0.5KW，0.6KW，1.0KW，1.5KW，2.0KW，3.0KW，5.0KW，8.0KW⑤水头:1-5米⑥流量:0.02- 1.0立方米/秒⑦允许工作环境温度:- 10℃- +60℃⑧工作方式:连续四、拆装及测量1、拆解和组装都比较简单，拆解从外往里依次拆解，需要把部件和螺丝摆放整齐，组装过程则是从里往外，依次组装。
2.测量:利用测量工具测量主要部件的尺寸，单位为毫米。
测量结束后，记录尺寸，收拾好工具并摆放整齐。
3.注意事项:①拆装过程中要注意防止划伤和重物砸伤。
②拆解的部件要摆放整齐。
③测量过程要进行多次测量防止误差偏大。
④实训结束后要打扫卫生，工具摆放整齐。
五、工作原理轴流式水轮机的工作原理主要是利用尾水管形成真空吸管，拉吸上游的来水使其形成射流，冲射水叶旋转，从而由水流动能转换诚机械能。
六、结果讨论①拆解过程要仔细观察各组成部件:有疑问及时向指导老师咨询。
②拆解过程中有的螺丝松动，要注意重物砸伤。
第二节 轴流式水轮机的结构一、概述轴流式水轮机与混流式水轮一样属于反击式水轮机，由于水流进入转轮和离开转轮均是轴向的，故称为轴流式水轮机。
轴流式水轮机又分为轴流定桨式和轴流转桨式两种。
轴流式水轮机用于开发较低水头，较大流量的水利资源。
它的比转速大于混流式水轮机，属于高比转速水轮机。
在低水头条件下，轴流式水轮机与混流式水轮机相比较具有较明显的优点，当它们使用水头和出力相同时，轴流式水轮机由于过流能力大（图2-15），可以采用较小的转轮直径和较高的转速，从而缩小了机组尺寸，降低了投资。
当两者具有相同的直径并使用在同一水头时，轴流式水轮机能发出更多的效率。
特别是轴流转桨式水轮机，由于转轮叶片和导叶随着工况的变化形成最优的协联关系，提高了水轮机的平均效率，扩大了运行范围，获得了稳定的运行特性，更是值得广泛使用的一种机型。
图2-15 轴流式水轮机1— 1— 1— 转轮接力器活塞；2—转轮体；3—转臂；4—叶片；5—叶片枢轴；6—转轮室图2-16所示是轴流转桨式水轮机的结构图。
它的工作过程和混流式水轮机基本相同。
水流经压力水管、蜗壳、座环、导叶、转轮、尾水管到下游。
与混流式水轮机所不同的是负荷变化时，它不但调节导叶转动，同时还调节转轮叶片，使其与导叶转动保持某种协联关系，以保持水轮机在高效区运行。
轴流式水轮机转轮位于转轮室内，轴流式水轮机转轮主要由转轮体、叶片、泄水锥等部件组成。
轴流转桨式水轮机转轮还有一套叶片操作机构和密封装置。
转轮体上部与主轴连接，下部连接泄水锥，在转轮体的四周放置悬臂式叶片。
在转桨式水轮机的转轮体内部装有叶片转动机构，在叶片与转轮体之间安装着转轮密封装置，用来止油和止水。
轴流式水轮机广泛应用于平原河流上的低水头电站，应用水头范围为3～55m ，目前最大应用水头不超过70m 。
限制轴流式水轮机最大应用水头的原因是空化和强度两方面的条件。
由于轴流式水轮机的过流能力大。
单位流量11Q 和单位转速11n 都比较大，转轮中水流的相对流速比相同直径的混流式转轮中的高，所以它具有较大的空化系数 。
