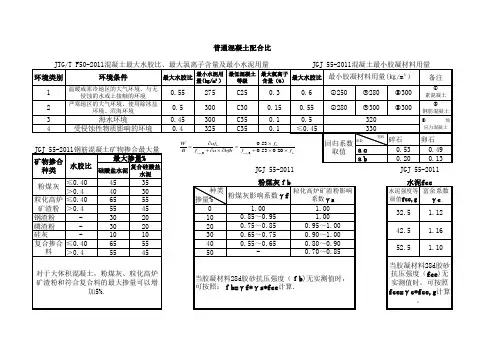

胶凝材料、混凝土强度、水胶比、速查表

W afb 0.53 fb B f cu, 0 a bfb f cu, 0 0.53 0.20 fb
回归系数 取值 ａɑ ａb
系数
碎石 0.53 0.20
卵石 0.49 0.13
JGJ 55-2011 粉煤灰ｆb
粒化高炉矿渣粉影响 种类 粉煤灰影响系数γ f 系数γ s 掺量% 1.00 1.00 0 0.85～0.95 1.00 10 0.75～0.85 0.95～1.00 20 0.65～0.75 0.90～1.00 30 0.55～0.65 0.80～0.90 40 0.70～0.85 50
0.6 0.55 0.5 ≤受侵蚀性物质影响的环境
JGJ 55-2011钢筋混凝土矿物掺合最大量 最大掺量% 矿物掺合 水胶比 复合硅酸 硅酸盐水泥 种类 盐水泥 ≤0.40 ＞0.4 粒化高炉 ≤0.40 矿渣粉 ＞0.4 钢渣粉 磷渣粉 硅灰 复合掺合 ≤0.40 料 ＞0.4 粉煤灰 45 40 65 55 30 30 10 65 55 35 30 55 45 20 20 10 55 45
1.细砂，减少；粗砂，增大。 2.机制砂，增大。 3.只用一个单粒级粗骨料配置时，增大。 4.坍落度＜10mm，砂率经试验确定。 5.坍落度10mm～60mm,查表。 6.坍落度＞60mm，按坍落度每增加20mm，砂率增大1%的幅度予以调整。
粗、细骨料用量： 公式：
mf0+mc0+mg0+ms0+mw0=mcp(质量法）
JGJ 55-2011 水泥fce
水泥强度等 富余系数 级值fce,g γ c
32.5 42.5 52.5
1.12 1.16 1.10
对于大体积混凝土，粉煤灰、粒化高炉 矿渣粉和符合复合料的最大掺量可以增 加5%.

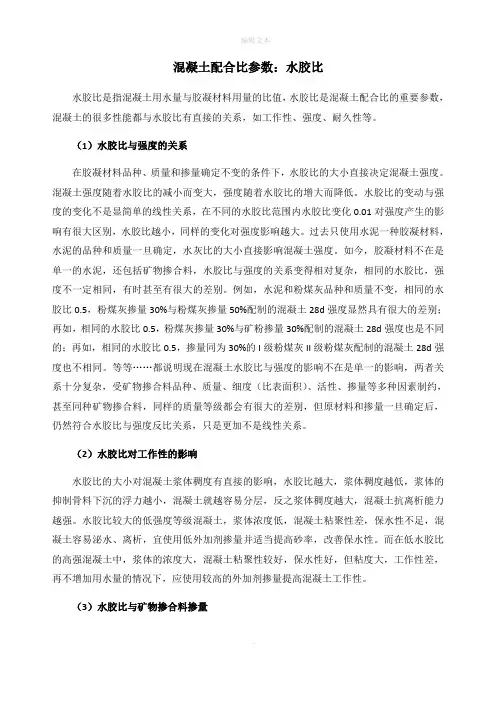

混凝土配合比参数：水胶比水胶比是指混凝土用水量与胶凝材料用量的比值，水胶比是混凝土配合比的重要参数，混凝土的很多性能都与水胶比有直接的关系，如工作性、强度、耐久性等。

（1）水胶比与强度的关系在胶凝材料品种、质量和掺量确定不变的条件下，水胶比的大小直接决定混凝土强度。

混凝土强度随着水胶比的减小而变大，强度随着水胶比的增大而降低。

水胶比的变动与强度的变化不是显简单的线性关系，在不同的水胶比范围内水胶比变化0.01对强度产生的影响有很大区别，水胶比越小，同样的变化对强度影响越大。

过去只使用水泥一种胶凝材料，水泥的品种和质量一旦确定，水灰比的大小直接影响混凝土强度。

如今，胶凝材料不在是单一的水泥，还包括矿物掺合料，水胶比与强度的关系变得相对复杂，相同的水胶比，强度不一定相同，有时甚至有很大的差别。

例如，水泥和粉煤灰品种和质量不变，相同的水胶比0.5，粉煤灰掺量30%与粉煤灰掺量50%配制的混凝土28d强度显然具有很大的差别；再如，相同的水胶比0.5，粉煤灰掺量30%与矿粉掺量30%配制的混凝土28d强度也是不同的；再如，相同的水胶比0.5，掺量同为30%的I级粉煤灰II级粉煤灰配制的混凝土28d强度也不相同。

等等……都说明现在混凝土水胶比与强度的影响不在是单一的影响，两者关系十分复杂，受矿物掺合料品种、质量、细度（比表面积）、活性、掺量等多种因素制约，甚至同种矿物掺合料，同样的质量等级都会有很大的差别，但原材料和掺量一旦确定后，仍然符合水胶比与强度反比关系，只是更加不是线性关系。

（2）水胶比对工作性的影响水胶比的大小对混凝土浆体稠度有直接的影响，水胶比越大，浆体稠度越低，浆体的抑制骨料下沉的浮力越小，混凝土就越容易分层，反之浆体稠度越大，混凝土抗离析能力越强。

水胶比较大的低强度等级混凝土，浆体浓度低，混凝土粘聚性差，保水性不足，混凝土容易泌水、离析，宜使用低外加剂掺量并适当提高砂率，改善保水性。

而在低水胶比的高强混凝土中，浆体的浓度大，混凝土粘聚性较好，保水性好，但粘度大，工作性差，再不增加用水量的情况下，应使用较高的外加剂掺量提高混凝土工作性。

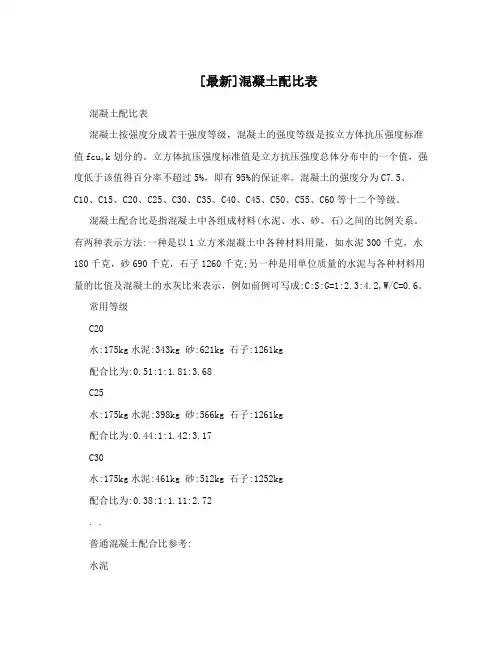

[最新]混凝土配比表混凝土配比表混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k划分的。

立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料(水泥、水、砂、石)之间的比例关系。

有两种表示方法:一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克;另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成:C:S:G=1:2.3:4.2,W/C=0.6。

常用等级C20水:175kg水泥:343kg 砂:621kg 石子:1261kg配合比为:0.51:1:1.81:3.68C25水:175kg水泥:398kg 砂:566kg 石子:1261kg配合比为:0.44:1:1.42:3.17C30水:175kg水泥:461kg 砂:512kg 石子:1252kg配合比为:0.38:1:1.11:2.72. .普通混凝土配合比参考:水泥品种混凝土等级配比 (单位)Kng 塌落度mm 抗压强度 N/mm2水泥砂石水 7天 28天P.C32.5 C20 300 734 1236 195 35 21.0 29.0 1 2.45 4.12 0.65C25 320 768 1153 208 45 19.6 32.1 1 2.40 3.60 0.65C30 370 721 1127 207 45 29.5 35.2 1 1.95 3.05 0.56C35 430 642 1094 172 44 32.8 44.1 1 1.49 2.54 0.40C40 480 572 1111 202 50 34.6 50.7 1 1.19 2.31 0.42P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.404.08 0.66C25 316 719 1173 192 50 22.1 32.4 1 2.28 3.71 0.61C30 366 665 1182 187 50 27.9 37.6 1 1.82 3.23 0.51C35 429 637 1184 200 60 30.***6.2 1 1.48 2.76 0.47C40 478 *** 1128 210 60 29.4 51.0 1 1.33 2.360.44P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60 C30 360 725 1134 198 60 29.4 44.3 1 2.01 3.15 0.55C35 431 643 1096 190 50 39.0 51.3 1 1.49 2.54 0.44C40 480 572 1111 202 40 39.3 51.0 1 1.19 2.31 0.42P.O 42.5(R) C30 352 676 1202 190 55 29.***5.2 1 1.92 3.41 0.54 C35 386 643 1194 197 50 34.5 49.5 1 1.67 3.09 0.51C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50C50 496 606 1297 223 45 38.4 55.9 1 1.22 2.61 0.45PII 42.5R C30 348 652 1212 188 50 31.***6.0 1 1.87 3.48 0.54 C35 380 639 1187 194 50 35.0 50.5 1 1.68 3.12 0.51C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50C45 462 618 1147 203 4***2.7 59.1 1 1.34 2.48 0.44C50 480 633 1115 192 25 45.7 62.8 1 1.32 2.32 0.40P.O 52.5R C40 392 645 1197 196 53 40.2 55.8 1 1.64 3.05 0.50C45 456 622 1156 19***2 43.5 59.5 1 1.36 2.530.43C50 468 626 1162 192 30 45.2 61.6 1 1.33 2.47 0.41此试验数据为标准实验室获得，砂采用中砂，细度模数为2.94，碎石为5,31.5mm连续粒级。

混凝土的水胶比与强度的关系同学们，咱们今天来好好聊聊混凝土的水胶比和强度之间的关系。

这可是个非常重要的知识点哦！咱们得知道啥是水胶比。

简单来说，水胶比就是混凝土拌合物中用水量与胶凝材料用量的重量比值。

那胶凝材料又包括啥呢？像水泥、粉煤灰、矿粉这些都算。

那水胶比和混凝土强度到底有啥关系呢？其实啊，它们之间的关系可密切啦！一般来说，当水胶比降低的时候，混凝土的强度往往会提高。

比如说，要是水胶比比较小，这就意味着混凝土中的水分相对较少。

水分少了，水泥等胶凝材料能更好地进行水化反应。

就好像做蛋糕，材料的比例合适，才能做出又好吃又结实的蛋糕一样。

水泥充分水化后，形成的结构就更加紧密，强度自然就高啦。

相反，如果水胶比太大，混凝土里的水分太多。

那多余的水分在混凝土硬化后，会留下很多孔隙。

这些孔隙就像是混凝土里的“小缺陷”，会让混凝土的结构变得疏松，强度也就跟着下降了。

给大家举个例子吧。

假设我们做两组混凝土试件，一组水胶比是0.4，另一组是0.6。

经过相同的养护条件和时间后，水胶比为0.4 的那组试件，它的抗压强度很可能会明显高于水胶比为0.6 的那组。

在实际的工程应用中，我们要根据具体的需求来控制水胶比，从而获得满足强度要求的混凝土。

比如说，建造高楼大厦的时候，因为对混凝土强度要求很高，所以水胶比就得控制得比较低；而要是修一些不太重要的临时道路，对强度要求没那么高，水胶比就可以适当放宽一点。

同学们，混凝土的水胶比和强度的关系真的很重要。

咱们以后不管是在学习中还是在实际工作中，都得牢牢记住这一点，这样才能做出质量过硬的混凝土结构哦！。
