电机正反转控制实验报告
实验目的，通过实验掌握电机正反转控制的原理和方法，加深对电机控制的理解。
实验器材，直流电机、电源、开关、电阻、万用表、电路连接线等。
实验原理，电机正反转控制是通过改变电机的输入电压和电流方向来实现的。
在实验中，我们将通过改变电路连接方式和控制电源开关来实现电机的正反转控制。
实验步骤：
1. 将直流电机与电源、开关、电阻等连接好，组成电机正反转控制电路。
2. 分别测试电机的正转和反转情况，记录电机的转速和转向。
3. 通过改变电路连接方式和控制电源开关，实现电机的正反转控制，并记录实验结果。
4. 分析实验结果，总结电机正反转控制的原理和方法。
实验结果，通过实验，我们成功实现了电机的正反转控制。
当电路连接方式和电源开关改变时，电机可以实现正转和反转，并且转速和转向可以根据控制方式进行调节。
实验结论，电机正反转控制是通过改变电路连接方式和控制电源开关来实现的。
掌握了电机正反转控制的原理和方法，可以应用于实际的电机控制系统中，实现对电机的灵活控制。
通过本次实验，我们加深了对电机正反转控制的理解，为今后的电机控制工作打下了坚实的基础。
一、实验目的1. 了解机电控制系统的基本原理和组成；2. 掌握常用电气元件的识别和使用方法；3. 熟悉PLC编程软件的使用；4. 培养动手能力和团队协作精神。
二、实验原理机电控制系统是指利用电力电子技术、自动控制技术、计算机技术等手段，实现对机械设备的自动控制。
实验中，我们将通过PLC编程实现对直流电机的调速和转向控制。
三、实验设备1. PLC编程控制器1台；2. 直流电机1台；3. 交流电源1台；4. 电气元件若干；5. PLC编程软件1套。
四、实验步骤1. 熟悉实验设备，了解各部分功能；2. 搭建实验电路，连接PLC与直流电机；3. 编写PLC程序，实现直流电机的调速和转向控制；4. 上传程序到PLC，调试实验电路；5. 观察实验现象，分析实验结果。
五、实验内容1. 直流电机调速实验（1）搭建实验电路，连接PLC与直流电机；（2）编写PLC程序，实现直流电机的调速控制；（3）上传程序到PLC，调试实验电路；（4）观察实验现象，分析实验结果。
2. 直流电机转向实验（1）搭建实验电路，连接PLC与直流电机；（2）编写PLC程序，实现直流电机的转向控制；（3）上传程序到PLC，调试实验电路；（4）观察实验现象，分析实验结果。
六、实验结果与分析1. 直流电机调速实验实验结果表明，通过PLC编程可以实现直流电机的调速控制。
通过改变PLC输出端的脉冲宽度，可以改变直流电机的转速。
实验过程中，我们观察到当脉冲宽度增加时，直流电机的转速也相应增加；当脉冲宽度减小时，直流电机的转速也相应减小。
2. 直流电机转向实验实验结果表明，通过PLC编程可以实现直流电机的转向控制。
通过改变PLC输出端的信号极性，可以改变直流电机的转向。
实验过程中，我们观察到当信号极性改变时，直流电机的转向也相应改变。
七、实验总结本次实验使我们了解了机电控制系统的基本原理和组成，掌握了常用电气元件的识别和使用方法，熟悉了PLC编程软件的使用。
电动机的点动及连续控制实验心得电动机是一种常用的电力驱动装置，广泛应用于工业、交通、农业等领域。
在电机控制的实验中，点动和连续控制是两种常用的控制方式。
在本次实验中，我们学习了这两种控制方式，并进行了实验验证，本文将就此分享一下我的心得体会。
点动控制是将电机从静止状态逐步加速至设定速度的过程。
在本次实验中，我们使用了PLC控制器来实现点动控制。
通过PLC控制器的编程，我们可以设置电机的加速时间、加速度、启动电压等参数，使电机从静止状态开始逐渐加速，直至达到设定的速度。
在实验中，我发现点动控制具有以下优点：1.稳定性好：由于点动控制是逐步加速的过程，因此电机的启动过程相对平稳，不容易出现过大的启动冲击，从而保证了电机的稳定性。
2.控制灵活：通过PLC编程，可以根据需要设置电机的加速时间、加速度等参数，使得点动控制具有较大的灵活性，可以满足不同的控制需求。
3.节约能源：由于点动控制是逐步加速的过程，因此相较于直接启动电机，点动控制能够更加节约能源，降低运行成本。
但是，点动控制也存在一些缺点：1.启动时间较长：由于点动控制是逐步加速的过程，因此启动时间相对较长，对于某些需要快速启动的应用场合可能不太适用。
2.控制复杂度较高：由于点动控制需要通过编程设置多个参数，因此其控制复杂度较高，需要一定的技术水平和编程能力。
接下来，我们进行了连续控制的实验。
连续控制是将电机控制在一定的速度范围内进行连续运转的过程。
在实验中，我们使用了PID 控制器来实现连续控制。
PID控制器是一种常用的控制器，其基本原理是通过不断调整控制量的输出值，使其与设定值之间保持一定的误差，从而实现对系统的控制。
在本次实验中，我们将PID控制器与电机连接，并通过编程设置PID控制器的参数，使得电机能够在一定的速度范围内进行连续运转。
在实验中，我发现连续控制具有以下优点：1.精度高：由于PID控制器能够根据设定值和实际值之间的误差不断调整控制量的输出值，因此连续控制具有较高的精度，能够满足对系统控制精度要求较高的应用场合。
电机点动控制与连续控制的实训报告作为机电一体化专业学生，我们在学习电机控制理论的同时，也需要通过实践来掌握实际操作技能。
电机点动控制和连续控制是电机控制中的两种基本方式，本文将结合实践经验，对这两种控制方式进行讲解和分析。
一、实验目的1.了解电机点动控制和连续控制的原理和方法。
3.分析不同控制方式的优缺点和应用范围。
二、实验设备和工具2.交流电机。
3.电阻箱。
4.多用表。
5.电源。
6.电缆等。
三、实验原理1.电机点动控制电机点动控制是一种简单的控制方式，通过点动按钮分别控制电机的启动、停止、正转或反转。
电机点动控制适用于对电机进行频繁的启停或正反转变换的应用场合，比如新设备的调试或部分设备的单一操作。
它的原理是控制电路通过电压和电阻的配合，通过控制电机正、反转和启停的间歇间歇性控制信号输出到电磁继电器，使其通过触点控制电机的启停和正反转。
2.连续控制连续控制是一种连续调节电机转速的方式。
常用的是PID控制，其原理是根据控制器读取的被控对象（电机）的实际转速与设定值之间的误差，输出不同的控制信号控制电机转速。
连续控制适用于需要对物体进行精确控制的场合。
例如电子工业中的温度、湿度、速度、压力等参数控制。
四、实验步骤(1)搭建电路将电机与电源通过电缆连接起来，使用电气直板和电气开关来搭建点动控制电路。
(2)点动控制通过控制开始、停止、正转和反转按钮来控制电机的方向和速度。
(3)记录数据记录每个按钮操作时电机的转速和运行时间。
连接控制器和电源，将电机连接到控制器的输出端口。
(2)控制器参数设定通过控制器调节参数，如设置目标速度值和间隔时间等。
记录控制器输出的每一步输入电压电流信息和对应的电机转速。
五、实验结果及分析通过实验测量，点动控制方式在启动、停止时的响应速度较快，但是在不同的启动和停止过程中，电机的转速波动较大，不够稳定。
这种控制方式适合对周期性运行的设备进行调试和维护。
通过实验测量，连续控制方式在控制电机转速时，响应速度较慢，但是可以通过控制器不断输出调节信号，使电机的运行更加稳定，可靠性更高，适合于对精度要求较高的工业生产。
第1篇一、实验目的1. 理解步进电机的工作原理及控制方法。
2. 掌握单片机与步进电机驱动模块的接口连接方法。
3. 学习使用C语言编写程序，实现对步进电机的正反转、转速和定位控制。
4. 通过实验，加深对单片机控制系统的理解。
二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是控制精度高、响应速度快、定位准确。
步进电机控制实验主要涉及以下几个方面：1. 步进电机驱动模块：常用的驱动模块有ULN2003、A4988等，它们可以将单片机的数字信号转换为步进电机的控制信号。
2. 单片机：单片机是整个控制系统的核心，负责接收按键输入、处理数据、控制步进电机驱动模块等。
3. 步进电机：步进电机分为单相、双相和三相等类型，本实验使用的是双相四线步进电机。
三、实验设备1. 单片机开发板：例如STC89C52、STM32等。
2. 步进电机驱动模块：例如ULN2003、A4988等。
3. 双相四线步进电机。
4. 按键。
5. 数码管。
6. 电阻、电容等元件。
7. 电源。
四、实验步骤1. 硬件连接（1）将步进电机驱动模块的输入端（IN1、IN2、IN3、IN4）分别连接到单片机的P1.0、P1.1、P1.2、P1.3口。
（2）将按键的输入端连接到单片机的P3.0口。
（3）将数码管的段选端连接到单片机的P2口。
（4）将步进电机驱动模块的电源端连接到电源。
（5）将步进电机连接到驱动模块的输出端。
2. 编写程序（1）初始化单片机I/O端口，设置P1口为输出端口，P3.0口为输入端口，P2口为输出端口。
（2）编写按键扫描函数，用于读取按键状态。
（3）编写步进电机控制函数，实现正反转、转速和定位控制。
（4）编写主函数，实现以下功能：a. 初始化数码管显示；b. 读取按键状态；c. 根据按键状态调用步进电机控制函数；d. 更新数码管显示。
3. 调试程序（1）将程序烧写到单片机中；（2）打开电源，观察数码管显示和步进电机运行状态；（3）根据需要调整程序，实现不同的控制效果。
电机控制实训报告.doc本次实训内容是电机控制，主要学习了电机的基本概念和原理，了解了常见的电机控制方式和控制器的结构与工作原理，并进行了实际的控制实验。
一、电机基本概念和原理电机是一种将电能转换成机械能的装置。
其基本原理是利用导体在磁场中受到的力矩来实现动力转换。
电机有直流电机和交流电机两种，其中交流电机又分为异步电机和同步电机。
在直流电机中，电源将电流通过线圈产生磁场，磁场与永久磁场相互作用产生转动力矩。
在交流电机中，由于磁场随着交变电流的变化而不断变化，因此需要通过定子绕组和转子绕组的相互作用产生旋转运动。
同步电机则需要与交流电源保持恒定的频率同步运转。
二、常见的电机控制方式1. 直接控制直接控制是通过改变电机的电压和电流来控制其转速和输出功率。
在直接控制中，通常采用变压器、可变电阻、晶闸管等控制元件来调节电源电压和电流大小。
这种方式简单易行，但精度较低，通常用于低功率、不需要精确控制的场合。
间接控制是通过控制电机的同步器或电子控制器来实现转速、转矩和功率的调整。
其主要优点在于可实现精确控制，并能适应不同负载变化的需求。
常见的间接控制方式包括电阻降压起动、并联电容器起动、转子阻抗调速、电子调速等。
三、电机控制器的结构与工作原理电机控制器的主要作用是将电能转换成机械能输出，并根据需要对其速度、转矩和功率进行控制。
其通常包括电源模块、信号处理模块和动力输出模块三个部分。
电源模块是控制器的关键组成部分，其目的是将外部电源转换成可驱动电机的电能。
信号处理模块则是负责检测电机的运行状态，根据需要向电源模块发出控制信号。
动力输出模块则将控制信号转换成适合电机的电流或电压输出，驱动电机运转。
四、实际控制实验本次实验分为两个部分，第一部分是直接控制实验，第二部分是采用电子调速的间接控制实验。
在实验过程中，我们采用电机控制器和电源模块，根据实验要求进行各项参数的调整，以实现对电机的控制。
在第一部分的实验中，我们通过调整电源电压和电阻，控制了电机的转速和输出功率。
一、实验目的1. 理解电机调速控制系统的基本原理和结构。
2. 掌握电机调速控制系统的设计方法和步骤。
3. 熟悉电机调速控制系统的调试与优化方法。
4. 提高实际操作能力和分析解决问题的能力。
二、实验原理电机调速控制系统是利用电力电子技术、微电子技术和计算机技术实现电机转速的精确控制。
常见的调速方式有直流调速、交流调速和变频调速等。
本实验以直流调速系统为例，通过PWM（脉宽调制）技术实现对直流电机的调速。
三、实验内容1. 实验器材- 直流电机- 电机驱动器- PWM控制器- 测速传感器- 电脑- 数据采集卡2. 实验步骤（1）搭建实验电路：将直流电机、电机驱动器、PWM控制器、测速传感器和数据采集卡连接起来，形成电机调速控制系统。
（2）编写程序：利用编程软件编写PWM控制器程序，实现对电机转速的控制。
（3）调试系统：通过调整PWM控制器的占空比，观察电机转速的变化，直至达到预期转速。
（4）采集数据：利用数据采集卡采集电机转速、电流等数据，进行分析和处理。
（5）优化系统：根据实验结果，调整PWM控制器的参数，优化电机调速控制系统。
四、实验结果与分析1. 实验结果通过实验，成功搭建了电机调速控制系统，并实现了对直流电机的精确调速。
2. 数据分析（1）电机转速与PWM占空比的关系：实验结果表明，电机转速与PWM占空比呈线性关系。
当占空比增大时，电机转速提高；当占空比减小时，电机转速降低。
（2）电机电流与PWM占空比的关系：实验结果表明，电机电流与PWM占空比呈非线性关系。
当占空比增大时，电机电流先增大后减小；当占空比减小时，电机电流先减小后增大。
（3）电机转速与负载的关系：实验结果表明，电机转速与负载呈非线性关系。
当负载增大时，电机转速降低；当负载减小时，电机转速提高。
五、实验总结1. 本实验成功搭建了电机调速控制系统，并实现了对直流电机的精确调速。
2. 通过实验，掌握了电机调速控制系统的基本原理和设计方法。
plc控制电机实验报告PLC控制电机实验报告引言：PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过编程实现对各种设备和系统的自动化控制。
在本次实验中，我们将使用PLC 控制电机，探索其在工业控制中的应用。
一、实验目的本次实验旨在通过PLC控制电机，理解PLC的工作原理和应用场景。
具体目标包括：1. 掌握PLC的基本原理和工作方式；2. 理解电机的基本结构和工作原理；3. 学习使用PLC控制电机的方法和技巧。
二、实验设备和材料1. PLC控制器（例如西门子S7-1200）；2. 电机（直流电机或交流电机）；3. 电源；4. 电线、开关等连接设备。
三、实验步骤1. 将PLC控制器与电源连接，并通过编程软件进行设置和编程。
2. 将电机与PLC控制器连接，确保电路连接正确。
3. 编写PLC程序，实现对电机的控制。
可以设置不同的运行模式、速度和方向等参数。
4. 调试程序，确保电机能够按照预期的方式运行。
5. 观察电机的工作状态和性能，记录实验数据。
6. 分析实验结果，总结PLC控制电机的优缺点，并探讨其在工业控制中的应用前景。
四、实验结果与讨论经过实验，我们成功地使用PLC控制器控制了电机的运行。
通过调整程序中的参数，我们能够实现电机的正转、反转、变速等操作。
此外，PLC控制电机具有以下优点：1. 灵活性：通过编程，可以根据实际需求灵活调整电机的运行模式和参数。
2. 可靠性：PLC控制器具有较高的稳定性和可靠性，能够保证电机长时间稳定运行。
3. 高效性：PLC控制电机能够实现快速响应和精确控制，提高生产效率和产品质量。
然而，PLC控制电机也存在一些限制和挑战：1. 成本：PLC控制器相对较昂贵，对于一些小规模企业来说可能难以承担。
2. 编程难度：PLC编程需要一定的专业知识和技能，对于初学者来说可能存在一定的学习曲线。
3. 维护和升级：PLC控制器的维护和升级需要专业人员进行，增加了企业的运营成本。
实验一三相异步电动机点动和自锁控制实验一：三相异步电动机点动和自锁控制一、实验目的1.掌握三相异步电动机点动控制原理和实现方法。
2.掌握三相异步电动机自锁控制原理和实现方法。
3.理解点动与自锁控制在实际应用中的差异及其适用场合。
二、实验原理1.点动控制：通过手动开关或按钮控制电动机的启动和停止，适用于短时间、临时性的控制。
其特点是操作简单，但容易误操作，不安全。
2.自锁控制：利用接触器的辅助触点与启动按钮串联，实现电动机的连续运转。
当按下启动按钮时，接触器吸合，电动机开始运转；当松开启动按钮时，接触器仍然保持吸合状态，电动机继续运转。
自锁控制在长时间连续运转的场合应用广泛，具有安全可靠的特点。
三、实验步骤1.准备实验器材：三相异步电动机、交流接触器、热继电器、按钮开关、导线等。
2.搭建实验电路：根据点动和自锁控制的原理，设计并搭建实验电路。
电路应包括电源部分、控制部分和负载部分。
3.通电前检查：在通电前，检查电路连接是否正确，是否符合电气安全规范。
特别注意电源与负载的连接是否正确，以及导线是否接触良好。
4.点动控制实验：（1）按照电路图连接好电源、控制和负载部分。
（2）按下按钮开关，观察电动机是否启动。
（3）松开按钮开关，观察电动机是否停止。
5.自锁控制实验：（1）在点动控制电路的基础上，添加接触器的辅助触点与启动按钮串联。
（2）按照电路图连接好电源、控制和负载部分。
（3）按下按钮开关，观察电动机是否启动并持续运转。
（4）松开按钮开关，观察电动机是否继续运转。
6.观察与记录：在实验过程中，观察并记录各种操作下的电动机状态，以及接触器的吸合与释放情况。
7.整理实验数据：根据实验观察和记录的数据，分析点动控制和自锁控制在不同场合的适用性。
8.清理实验现场：在实验结束后，断开电源，拆除电路连接，并整理好实验器材。
四、实验结果与分析1.点动控制实验结果表明，当按下按钮时，电动机启动；松开按钮时，电动机停止。

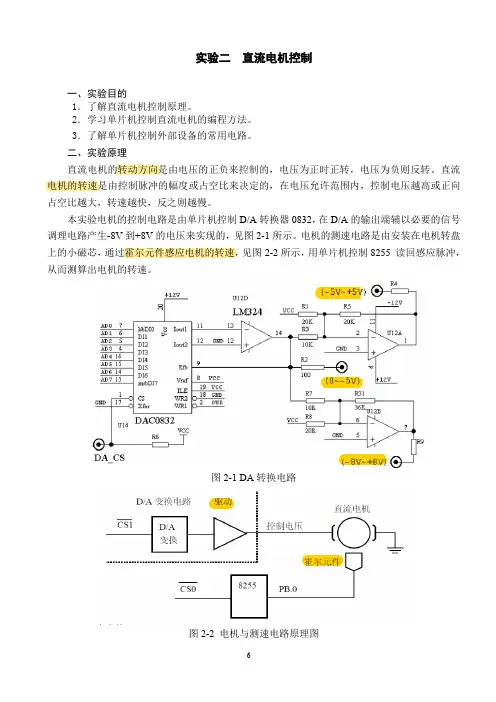

实验二直流电机控制一、实验目的1．了解直流电机控制原理。
2．学习单片机控制直流电机的编程方法。
3．了解单片机控制外部设备的常用电路。
二、实验原理直流电机的转动方向是由电压的正负来控制的，电压为正时正转，电压为负则反转。
直流电机的转速是由控制脉冲的幅度或占空比来决定的，在电压允许范围内，控制电压越高或正向占空比越大，转速越快，反之则越慢。
本实验电机的控制电路是由单片机控制D/A转换器0832，在D/A的输出端辅以必要的信号调理电路产生-8V到+8V的电压来实现的，见图2-1所示。
电机的测速电路是由安装在电机转盘上的小磁芯，通过霍尔元件感应电机的转速，见图2-2所示，用单片机控制8255 读回感应脉冲，从而测算出电机的转速。
图2-1 DA转换电路图2-2 电机与测速电路原理图三、程序流程图图2－3四、实验任务与要求1、根据实验电路、编写程序、驱动直流电机运转。
2、电机运转方式为正向快转、慢转、停止、反向快转、慢转。
3、用实验箱上的数码管将电机的运转方式显示出来。
4、编制程序，利用P3.4/P3.5及霍尔元件测算出电机的转速。
（选做）五、实验方法与步骤1、将0832的CS连至系统地址CS1、KEY/LED连至系统地址CSO，拨动开关K0、K1、K2、K3、K4分别接到P1.0~P1.4以实现4种不同的电机运转方式的控制（逻辑开关K1~K4电路图如图2-4所示）：图2-4 逻辑开关电路state1: 当K0为0，其他拨动开关为1时，电机正向快转，同时让数码管显示1来表示电机正向快转；state2: 当K1为0，其他拨动开关为1时，电机正向慢转，同时让数码管显示2来表示电机正向慢转；state3: 当K2为0，其他拨动开关为1时，电机停止，同时让数码管显示0来表示电机停转；state4: 当K3为0，其他拨动开关为1时，电机反向慢转，同时让数码管显示3来表示电机反向慢转；state5: 当K4为0，其他拨动开关为1时，电机反向快转，同时让数码管显示4来表示电机反向快转；运行程序、观察电机的运转状态。
最新实验三、电机控制实验报告实验目的：1. 理解并掌握电机控制系统的基本原理。
2. 学习电机启动、停止、正反转控制的方法。
3. 熟悉电机保护环节的设置和作用。
4. 掌握电机速度控制和位置控制的实验技能。
实验设备：1. 直流电机或交流电机。
2. 电机驱动器。
3. 控制电路板。
4. 电源。
5. 测量仪器（如电压表、电流表、转速表等）。
6. 连接导线和必要的保护元件。
实验原理：电机控制系统通常由控制单元、驱动单元和执行单元组成。
控制单元负责发出控制指令，驱动单元将控制信号转换为电机所需的电信号，执行单元即电机本身，根据电信号进行相应的动作。
本实验中，我们将通过改变控制信号来实现对电机的基本控制。
实验步骤：1. 准备工作：检查所有设备是否完好，确保电源电压符合要求。
2. 连接电路：按照实验指导书的电路图连接电机控制电路。
3. 启动电机：打开电源，逐步增加电机的供电电压，观察电机启动情况。
4. 正反转控制：切换控制信号，使电机实现正反转，并记录转速。
5. 速度控制：调整控制参数，改变电机转速，并记录不同速度下的电机表现。
6. 位置控制：设置电机转动角度，实现位置控制，并检查控制精度。
7. 保护环节测试：模拟电机过载、堵转等异常情况，验证保护环节的有效性。
8. 数据记录与分析：记录实验数据，分析电机控制效果，总结实验中的问题和改进措施。
实验结果：1. 电机启动和停止过程平稳，无异常噪声。
2. 正反转控制响应迅速，电机转动方向准确。
3. 速度控制实验中，电机转速能够在设定范围内精确调节。
4. 位置控制实验显示电机转动角度准确，误差在允许范围内。
5. 保护环节在模拟异常情况下能够及时动作，保护电机不受损害。
实验结论：通过本次实验，我们成功实现了对电机的基本控制操作，包括启动、停止、正反转、速度控制和位置控制。
实验结果表明，所设计的电机控制系统性能稳定，控制效果良好，满足实验要求。
同时，电机的保护环节能够有效地在异常情况下保护电机，确保系统的安全运行。
第1篇一、实验背景电机控制技术在现代工业和日常生活中扮演着重要角色，其性能直接影响着设备的运行效率和稳定性。
为了更好地理解和掌握电机控制技术，我们进行了一系列电机控制实验。
本报告将对实验过程、结果及分析进行详细阐述。
二、实验目的1. 熟悉电机控制系统的基本组成和原理；2. 掌握电机控制实验的操作步骤和注意事项；3. 分析实验数据，验证电机控制理论；4. 提高实际操作能力和故障排除能力。
三、实验内容1. 电机控制实验平台搭建实验平台主要包括电机、控制器、传感器、电源等设备。
实验过程中，我们需要根据实验要求，正确连接各设备，确保实验顺利进行。
2. 电机调速实验通过调整PWM信号的占空比，实现对电机转速的调节。
实验中，我们测试了不同占空比下电机的转速，并记录实验数据。
3. 电机转向控制实验通过改变PWM信号的极性，实现对电机转向的控制。
实验中，我们测试了不同极性下电机的转向，并记录实验数据。
4. 电机制动实验通过调整PWM信号的占空比和极性，实现对电机制动的控制。
实验中，我们测试了不同制动条件下电机的制动效果，并记录实验数据。
四、实验结果与分析1. 电机调速实验结果分析实验结果显示，随着PWM占空比的增大，电机转速逐渐提高。
当占空比为100%时，电机达到最大转速。
实验数据与理论分析基本一致。
2. 电机转向控制实验结果分析实验结果显示，通过改变PWM信号的极性，可以实现对电机转向的控制。
当PWM信号极性为正时，电机正转；当PWM信号极性为负时，电机反转。
实验数据与理论分析相符。
3. 电机制动实验结果分析实验结果显示，通过调整PWM信号的占空比和极性，可以实现对电机制动的控制。
当PWM信号占空比为0时，电机完全制动；当占空比逐渐增大时，电机制动效果逐渐减弱。
实验数据与理论分析基本一致。
五、实验结论1. 电机控制实验平台搭建成功，能够满足实验要求；2. 电机调速、转向和制动实验均取得了良好的效果，验证了电机控制理论；3. 通过实验，提高了实际操作能力和故障排除能力。
一、 实验要求利用P0输出脉冲序列，74LS244输入开关量，开关K2-K8控制步进电机转换（分6挡），K0、K1控制步进电机转向。
必须要K2-K8中一开关和K0、K1中一开关同时为‘1’时步进电机才启动，其他情况步进电机不工作。
进电机才启动，其他情况步进电机不工作。
步进电机驱动原理是通过对它每线圈中的电流的顺序切换来使电机作步进式旋转。
驱动电路又脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速。
微电脑控制步进电机最合适。
机最合适。
二、 试验目的1、 了解步进电机控制的基本原理。
了解步进电机控制的基本原理。
2、 掌握控制步进电机转动编程方法。
掌握控制步进电机转动编程方法。
三、步进电机工作原理步进电机是将给定的电脉冲信号转变为角位移或线位移的开环控制元件。
步进电机是将给定的电脉冲信号转变为角位移或线位移的开环控制元件。
给定一个电脉冲信号，步进电机转子就转过相应的角度，这个角度就称作该步进电机的步距角。
目前常用步进电机的步距角大多为1.8度（俗称一步）或0.9度（俗称半步）。
以步距角为0.9度的进步电机来说，当我们给步进电机一个电脉冲信号，步进电机就转过0.9度；给两个脉冲信号，步进电机就转过1.8度。
以此类推，连续给定脉冲信号，步进电机就可以连续运转。
由于电脉冲信号与步进电机转角存在的这种线性关系，使得步进电机在速度控制、位置控制等方面得到了广泛的应用。
控制、位置控制等方面得到了广泛的应用。
步进电机的使用至少需要三个方面的配合，一是电脉冲信号发生器，它按照给定的设置重复为步进电机输送电脉冲信号，目前这种信号大多数由可编程控制器或单片机来完成；二是驱动器（信号放大器），它除了对电脉冲信号进行放大、驱动步进电机转动以外，还可以通过它改善步进电机的使用性能，事实上它在步进电机系统中起着重要的作用，一般一种步进电机可以根据不同的工况具有多种驱动器；进电机可以根据不同的工况具有多种驱动器；三是步进电机，三是步进电机，它有多种控制原理和型号，它有多种控制原理和型号，现现在常用的有反应式、感应子式、混合式等。
电机控制实训报告电机控制实训报告实训报告电动机控制线路的连接一、实训目的1、了解交流接触器、热继电器、按钮的结构及其在控制电路中的应用。
2、识读简单控制线路图，并能分析其动作原理。
3、掌握控制线路图的装接方法。
二、实训器材1、交流接触器、热继电器2、常闭按钮、常开按钮3、熔断器4、电动机5、导线三.实训原理电动机的全压起动对于小容量电动机或变压器容量允许的情况下，电动机可采用全压直接起动。
四.实验内容与步骤（一）、单向运行控制线路1、点动控制线路电动机的单向点动控制线路如图所示。
当电动机需要单向点动控制时，先接上电源U、V、W，然后按下起动按钮SB，接触器KM线圈获电吸合，KM 常开主触头闭合，电动机M起动运转。
当松开按钮SB时，接触器KM线圈断电释放，KM常开主触头断开，电动机M断电停转。
２、连动控制线路单向连动运行控制线路电动机的单向连动控制线路如图所示。
接上电源U、V、W，按下SB2，接触器KM获电闭合，KM常开闭合，电动机起启动，同时使与SB2并联的1常开闭合，这叫自锁开关。
松开SB2，控制线路通过KM 自锁开关使KM线圈仍保持获电吸合。
如需电动机停机，只需按下SB1即可。
机，只需按下SB1即可。
3、点动和连动混合控制线路电动机点动和起动混合控制线路如图所示。
先接上电源U、V、W，然后按下起动按钮SB2，接触器KM线圈获电吸合并自锁，KM常开主触头闭合，电动机M起动运转。
若按下起动按钮SB3，接触器KM线圈获电吸合KM常开主触头闭合，电动机M起动运转。
由于起动按钮SB3的常闭辅助触头断开接触器KM的自锁回路，所以是点动控制。
4、正反转控制线路正反转控制线路采用两个接触器，即正转的接触器KM1和反转接触器KM2。
当接触器KM1三对主触头接通时，三相电源相序按Ｕ、V、W，接入电动机。
而当KM2的三对主触头接通时，三相电源相序按W、V、U、接入电动机，电动机即反转。
线路要求接触器KM1和KM2不能同时通电，否则它们的主触头就会一起闭合，造成U、W、两相短路。
电机控制实验报告电机控制实验报告引言电机控制是现代工业中不可或缺的一项技术。
通过对电机的控制，我们能够实现对机械系统的精确控制，提高生产效率和产品质量。
本实验旨在通过对电机控制的学习和实践，探索电机控制的原理和方法。
一、实验目的本实验的目的是研究电机的速度和位置控制方法，掌握闭环控制的基本原理和实现方式。
通过实验，我们将学习到如何设计和调节控制系统的参数，以实现对电机的稳定控制。
二、实验装置和原理我们使用的实验装置是一台直流电机，该电机通过电源供电，并通过电机驱动器控制电机的转速和方向。
电机驱动器是一个闭环控制系统，它接收来自速度传感器和位置传感器的反馈信号，并根据设定值和反馈信号之间的差异来调节电机的输出。
三、实验步骤1. 设定电机的转速和位置设定值。
2. 将电机驱动器的参数调整到合适的范围，以确保控制系统的稳定性。
3. 启动电机，并观察电机的运行情况。
4. 根据实际情况，调整控制系统的参数，使电机的运行更加稳定。
5. 记录实验数据，并进行分析和总结。
四、实验结果分析通过实验，我们得到了电机的转速和位置的实际值，并与设定值进行了比较。
根据实验数据，我们可以分析控制系统的性能和稳定性。
在实验过程中，我们发现控制系统的参数对电机的运行有重要影响。
如果控制系统的参数设置不当，可能会导致电机无法达到设定值，甚至出现振荡或失控的情况。
因此，调节控制系统的参数是实现稳定控制的关键。
另外，我们还观察到电机的负载对控制系统的影响。
当电机承受较大负载时，控制系统需要更快地响应，以保持电机的稳定运行。
因此，在实际应用中，我们需要根据电机的负载情况来调整控制系统的参数，以实现最佳的控制效果。
五、实验总结通过本次实验，我们深入了解了电机控制的原理和方法。
我们学习到了闭环控制的基本概念和实现方式，并通过实验验证了控制系统的性能和稳定性。
同时，我们还掌握了调节控制系统参数的方法，以实现对电机的精确控制。
电机控制技术在现代工业中具有广泛的应用前景。
三相异步电动机启停控制实验报告一、实验目的1.掌握三相异步电动机的基本原理和性能参数；2.了解三相异步电动机的启动方式及控制原理；3.熟悉三相异步电动机的停止方式和控制原理；4.利用开关控制电动机的启停过程，观察电动机的运行状况并分析。
二、实验原理1.启动方式：(1)直接启动：将电动机直接接入三相交流电源，在粘滞转矩较小的情况下，电动机能够快速启动；(2)小电流启动：将启动线圈与主回路电源并联，通过减小启动电流来实现电动机的启动；(3)自耦变压器启动：将启动线圈与主回路电源通过自耦变压器连接，通过变压器的调节来实现启动。
2.停止方式：(1)直接切断电源：直接将三相交流电源切断，使电动机停止运行；(2)减小电源电压：通过降低电源电压使电动机停止运行；(3)电磁刹车：通过给电动机施加制动力矩，使其停止运行。
三、实验装置和材料实验装置包括：三相电源、三相异步电动机、开关、电压表、电流表等。
实验材料包括：实验报告纸、铁笔、直尺等。
四、实验步骤1.连接电源：将三相电源接入实验电动机的三相供电端，通过电压表检测电源电压；2.连接电动机：将电动机的相线依次与电源的相线相连，将电动机的中性线与电源的中性线相连；3.设置测量参数：通过电流表和电压表分别测量电动机的电流和电压，并记录数据；4.进行启动实验：按照不同的启动方法，逐一进行试验，并记录电动机启动的情况和所需的启动电流；5.进行停止实验：按照不同的停止方法，逐一进行试验，并记录电动机停止的情况和所需的制动力矩；6.关闭电源：实验结束后，关闭电源，拆除实验装置。
五、实验结果分析在实验中，我们通过不同的启动方法（直接启动、小电流启动、自耦变压器启动）对电动机进行启动，并观察记录电动机启动的情况和所需的启动电流。
我们还通过不同的停止方法（直接切断电源、减小电源电压、电磁刹车）对电动机进行停止，并观察记录电动机停止的情况和所需的制动力矩。
根据实验结果，我们可以分析不同启动方法和停止方法的效果和影响。
