1. 航空发动机整机振动故障诊断1。
1 国内外现状1）国内航空发动机整机振动故障诊断技术研究现状国内具备发动机整机振动试验条件的单位只有发动机的设计单位和生产单位，例如沈阳航空发动机设计所和沈阳黎明公司，因此国内对此项研究的开展非常有限，成果很少.由于试验条件的限制,目前国内一些高校、研究所主要针对航空发动机工作过程中影响振动的关键部件开展研究工作。
北京航空航天大学机械设计及自动化学院王春洁和曾福明根据保持器的运动特点，建立了冲击振动模型，分析影响振动的因素及其关系，研究保持架的轴向突然断裂和疲劳断裂机理,从而有针对性地解决了碰撞问题;目前,振动信号的盲源分离技术得到重视，取得了一些研究成果。

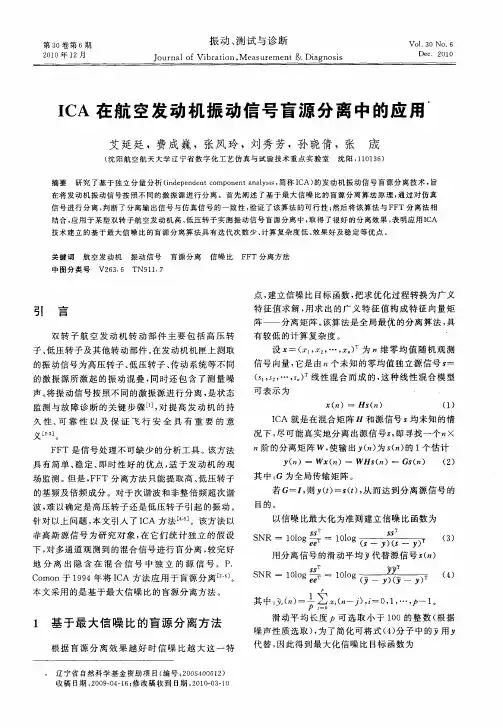

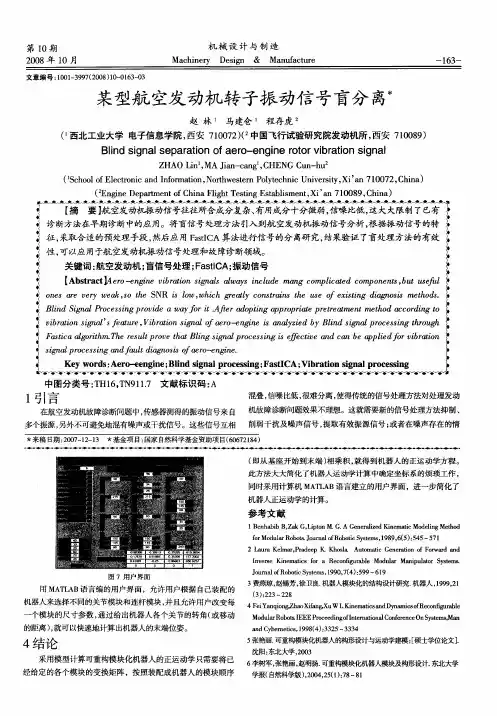

西北工业大学旋转机械与风能装置测控研究所的宋晓萍和廖明夫利用盲源分离法对双转子航空发动机振动信号进行分离，对某型双转子航空发动机高压转子和低压转子所测得包含不同频率振动信号，运用Fast ICA 算法进行了分离；西北工业大学电子信息学院马建仓、赵林和冯冰利用盲源分离技术对某型涡扇发动机振动偏大的现象进行了分析,采用Fast ICA 和JADE算法对振动信号进行分析并且在一定条件下分离出了发动机的振源信号，为发动机的振动故障诊断技术提供了依据。
中航工业航空发动机设计研究所已建成了转子振动故障再现试验器,能对发动机研制中出现的多种振动故障进行试验和信号分析,采用神经网络、小波分析技术等先进诊断技术,更加完善的故障诊断专家系统逐渐被建立起来;北京航空航天大学的洪杰、任泽刚把先进的信息处理方法和专家系统应用在航空发动机整机振动故障诊断中进行研究，中国民航大学的范作民、白杰等人把故障方程、人工神经网络等方法应用在民用航空发动机故障诊断技术中进行了研究。
西北工业大学的张加圣等人开发了一套处理航空发动机振动信号以及状态监控的系统软件，具有各个过程参数的数据采集、处理计算及控制输出，监控数据的显示、存储、分析等功能。
西北工业大学的杨小东等人研究某型航空发动机整机试车的故障特点，开发了某型航空发动机整机试车故障诊断与排除系统，该系统具有良好的用户交互界面,提供了系统用户管理、故障信息的智能汇总等功能。

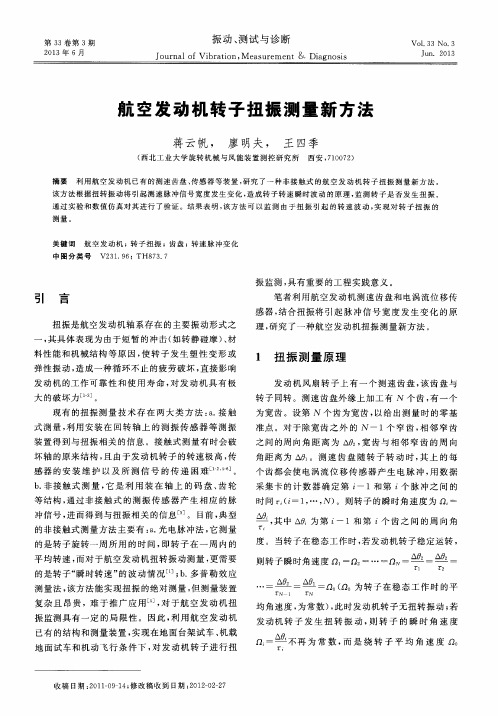

航空发动机整机振动测量和分析方法刘兵【摘要】目前国内仍有很多航空发动机试车台使用的是模拟振动测量仪,滤波和积分选择均需针对机型专门定制,灵活性不够,同时也不能分析振动频率,满足不了发动机振动分析的要求;选择合适的振动传感器、振动测量仪并采用合适的软件分析方法,迅速准确地测量发动机的振动值并分析振动频率是发动机厂、所对发动机整机台架试验的要求;在发动机整机振动测量选择了压电式加速度传感器并使用带有抗混滤波的差分放大器以消除频率混叠和共模干扰,编写了专门的振动分析软件,在振动分析软件处理中采用Butterworth滤波器和Flat Top窗函数;该方法能够满足发动机生产厂提出的通带平滑度≤±5％,阻带衰减大于-30 dB/倍频程的滤波要求以及对振动测量精度≤±5％的要求;通过研究提出的航空发动机整机振动测量方法准确可靠,能够满足发动机厂、所对试车台架整机振动测量的要求.【期刊名称】《计算机测量与控制》【年(卷),期】2019(027)005【总页数】5页(P22-25,43)【关键词】航空发动机;整机振动;滤波器;窗函数【作者】刘兵【作者单位】中航工程集成设备有限公司,北京 102206【正文语种】中文【中图分类】V216.80 引言航空发动机是一种结构复杂的高速旋转机械，旋转机械不可避免的会出现振动，而发动机的整机振动主要是转子不平衡引起的周期振动和发动机流道内气体流动、燃烧等原因引起的随机振动的复合，由于装配精度以及装配过程中动平衡的情况与发动机实际工况的差异，实际的发动机转子总是会存在一定的残余不平衡量。
发动机台架试车测量整机振动的目的是为了对发动机零部件加工、装配及转子动平衡的质量进行检验的一种手段。
目前国内仍有很多航空发动机试车台使用的是模拟振动测量仪，配套专门的振动传感器完成对发动机的振动测量，选择带有滤波和积分功能的振动信号放大器，滤波和积分选择均需针对机型专门定制，灵活性不够，同时也不能分析振动频率，满足不了发动机振动分析的要求。
的信息熵由下式给出
公式中，是10500转/分。
图1
图1示意图显示了发动机外壳上传感器布置的5个横截面位置。
如图1所示，在五个十字架上测量水平和垂直方向的套管振动部分。
表1给出了五个横截面上传感器的数量，位置和方向的说明。
表1五个横截面上的传感器位置和方向
横截面数量横截面位置描述测量点和方向的描述
第1-1节
第2-2节
第3-3节
第4-4节
第5-5节
在水平方向和垂直方向上的风机
通过中间的套管
通过在水平方向和垂直方向上的
低压涡轮
通过外部附件单元
通过齿轮减速器单元
2前缘的前轴承
2中点水平和垂直方向
2后点的轴承
2水平和垂直方向的外点
1的水平方向上点在发动机的钻机测试中，在不同的操作条件下测量振
————————————————————
作者简介:尚坤（1993-），男，河南郑州人，
熵计算结果的一个例子。
143.12158.93157.81167.70170.31161.03
（a）IMF分量从1到4（b）IMF分量从5到8

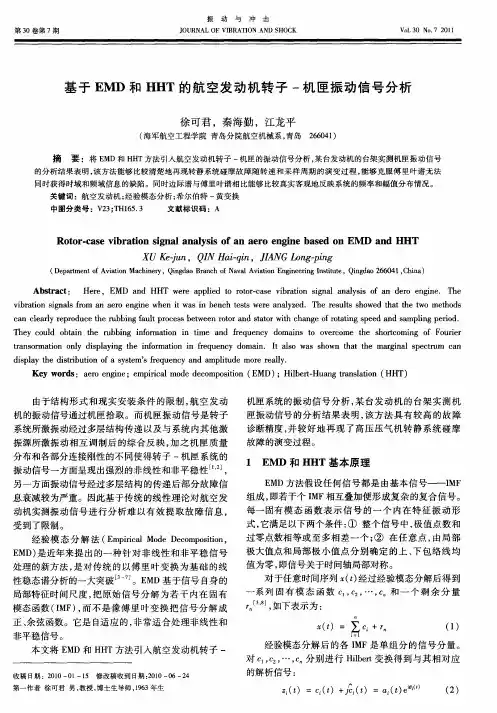

图2正常发动机的EMD分析结果
（a）IMF分量从1到4（b）IMF分量从5到8
图3故障发动机的EMD分析结果。
航空发动机振动信号分析与诊断航空发动机的振动信号分析与诊断航空发动机是现代航空运输的核心组成部分，其性能的可靠性和稳定性是保障航空安全的重要因素。
然而，由于航空发动机作业环境恶劣，长期高速运转、受到飞行器载荷的变化等因素，使得航空发动机易受到各种机械损伤或性能下降的影响，使得发动机出现振动的情况，进而影响整个飞行的安全。
因此，对航空发动机振动信号进行分析与诊断显得尤为重要。
航空发动机振动的信号分析航空发动机的振动信号是指发动机在运转过程中产生的其各个零部件振动所产生的信号。
航空发动机振动的信号分析可以帮助工程师了解设备在工作过程中的状态，及时发现潜在的问题，并做出相应的调整和维护，从而保障飞行的安全。
目前，航空发动机的振动信号主要是通过传感器或其他技术手段进行测量、声学信号的采集和处理等步骤来完成。
该信号的采集和处理在技术层面上是非常成熟的，并且有一系列的工具和资源可以用来分析这种信号。
对于航空发动机振动信号的分析，工程师们需要结合实际需要，采用一系列的技术手段和工具进行有效的分析。
其中，有以下几个方面值得探讨：1.信号的频谱分析频谱分析是航空发动机振动信号分析的基础。
在信号的频域中，工程师们可以看到不同频率的信号和其幅值的关系，并进一步将其转化成对应的图表和带通滤波器等等。
2.信号的时域分析时域分析利用时域分析方法，通过分析原始信号的波形来确定信号的特性和处理方法，包括平均值和根均方值等等。
这种信号分析方法主要是基于傅里叶变换的算法。
这种算法可以将复杂的信号频谱分解成一连串的正弦和余弦函数，这些函数会被合并在一起描述信号的特性和时域特性。
3.谱分析法谱分析法是一种通过自动处理大量噪声数据来减少运行中的误判率的技术方法。
利用此方法，通常可以快速识别出可能存在的机械故障，从而迅速采取一系列应对措施，以保障发动机的运行安全。
航空发动机振动的信号诊断航空发动机振动的信号分析结束之后，接下来的关键是通过诊断分析技术，确定出振动的原因，并做出相应的维护和更换。
航空活塞式发动机振动试验方法1 范围本文件规定了航空活塞式发动机振动试验的试验条件、试验件、试验装置和测量设备、试验流程、试验数据处理和试验报告等要求。
本文件适用于民用航空活塞式发动机振动试验。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 14412 机械振动与冲击-加速度计的机械安装GB/T 23341.1-2018 涡轮增压器第1部分：一般技术条件GB/T 23341.2-2018 涡轮增压器第2部分：试验方法3 术语和定义GB/T 23341.1、GB/T 23341.2界定的以及下列术语和定义适用于本文件。
3.1振动敏感部件 vibration sensitive part在发动机转子转速使用限制范围内或附近具有明显共振的部件。
3.2振动不敏感部件 vibration insensitive part在发动机转子转速使用限制范围内或附近没有明显共振的部件。
3.3关键部件 critical part失效后产生危害性发动机后果的部件。
3.4疲劳极限 fatigue limit经过无穷多次应力循环而不发生材料疲劳破坏时的最大应力范围。
疲劳极限由稳态应力、温度和其他因素决定。
钢的疲劳极限用一千万次循环疲劳测试表征。
3.5安全极限频率 Safety limit frequency发动机零部件在发动机转子的转速使用限制范围内安全工作的极限频率。
4 试验目的振动试验的目的包括：1)验证发动机不会把过大振动传递到振动敏感部件和航空器结构；2)验证发动机的轴类零部件（曲轴和螺旋桨轴或其他输出轴）的振动应力在所有气缸正常点火工况下不超过疲劳极限，在单只气缸不点火工况下不产生影响发动机安全使用的过大振动。
5 试验原理航空活塞发动机振动试验原理是通过振动扫频试验、振动驻留试验和缺缸振动扫频试验，验证实验目的是否实现。
