继电保护作业任务答案解析解答

一、重要概念1．微机保护装置硬件包括那几部分？1.答：5部分。

微机保护装置硬件包括数据采集单元、数据处理单元、开关量输入输出系统、通讯接口、稳压电源。

2．输电线路高频保护包括哪几种？答：包括高频闭锁方向保护、高频闭锁距离保护、高频闭锁零序方向保护和电流相差高频电流差动保护。

3．电力载波高频通道有几种?常用那种？答：电力载波高频通道有两种；第1种是相相制，第2种是相地制。

4．影响距离保护正确动作的主要因素？答；（1）短路点过渡电阻的影响。

（2）电力系统震荡的影响。

（3）电压互感器二次回路断线的影响。

（4）保护安装地点与故障点间的分支线的影响。

（5）电流互感器和电压互感器误差的影响。

5. 变压器的励磁涌流有哪些特点？答：.包含有很大成分的非周期分量，约占基波60%，偏向时间轴一侧；包含有大量高次谐波，以二次谐波为主；波形之间出现间断角，间断角可以达到80以上。

6. 简述继电保护与自动重合闸配合后加速工作原理及使用场合。

线路故障，第1次继电保护有选择性跳闸，起动重合闸，临时性故障，重合闸成功，如果是永久性故障，第2次无选择性跳闸。

加速切除故障。

称为后加速。

主要应用在110kV及以上电网。

7. 30°接线方式的阻抗继电器适用于做什么元件，在送电端和受电端宜分别采用什么的接线方式？答：30°接线方式的阻抗继电器适用于做启动元件，在送电端宜采用-30°接线方式，在受电端宜采用+30°接线方式。

8.继电保护的高频通道有哪三种？2.答：继电保护的高频通道有：（1）载波通道；（2）微波通道；（3）光纤通道。

9.变压器的轻瓦斯和重瓦斯的保护动作值分别采用什么来表示？答：轻瓦斯的保护动作值采用气体体积大小表示；重瓦斯的保护动作值采用油流速度大小表示。

10.根据重合闸控制断路器所接通或断开的电力元件不同，重合闸可分为哪几类？答：根据重合闸控制断路器所接通或断开的电力元件不同，重合闸可分为 （1）线路重合闸。

纵联保护依据的最基本原理是什么？答：纵联保护包括纵联比较式保护和纵联差动保护两大类，它是利用线路两端电气量在故障与非故障时、区内故障与区外故障时的特征差异构成保护的。

纵联保护的基本原理是通过通信设施将两侧的保护装置联系起来，使每一侧的保护装置不仅反应其安装点的电气量，而且哈反应线路对侧另一保护安装处的电气量。

通过对线路两侧电气量的比较和判断，可以快速、可靠地区分本线路内部任意点的短路与外部短路，达到有选择、快速切除全线路短路的目的。

纵联比较式保护通过比较线路两端故障功率方向或故障距离来区分区内故障与区外故障，当线路两侧的正方向元件或距离元件都动作时，判断为区内故障，保护立即动作跳闸；当任意一侧的正方向元件或距离元件不动作时，就判断为区外故障，两侧的保护都不跳闸。

纵联差动保护通过直接比较线路两端的电流或电流相位来判断是区内故障还是区外故障，在线路两侧均选定电流参考方向由母线指向被保护线路的情况下，区外故障时线路两侧电流大小相等，相位相反，其相量和或瞬时值之和都等于零；而在区内故障时，两侧电流相位基本一致，其相量和或瞬时值之和都等于故障点的故障电流，量值很大。

所以通过检测两侧的电流的相量和或瞬时值之和，就可以区分区内故障与区外故障，区内故障时无需任何延时，立即跳闸；区外故障，可靠闭锁两侧保护，使之均不动作跳闸。

4.7 图4—30所示系统，线路全部配置闭锁式方向比较纵联保护，分析在K点短路时各端保护方向元件的动作情况，各线路保护的工作过程及结果。

⋅⋅答：当短路发生在B—C线路的K处时，保护2、5的功率方向为负，闭锁信号持续存在，线路A—B上保护1、2被保护2的闭锁信号闭锁，线路A—B两侧均不跳闸；保护5的闭锁信号将C—D线路上保护5、6闭锁，非故障线路保护不跳闸。

故障线路B—C上保护3、4功率方向全为正，均停发闭锁信号，它们判定有正方向故障且没有收到闭锁信号，所以会立即动作跳闸，线路B—C被切除。

答：根据闭锁式方向纵联保护，功率方向为负的一侧发闭锁信号，跳闸条件是本端保护元件动作，同时无闭锁信号。

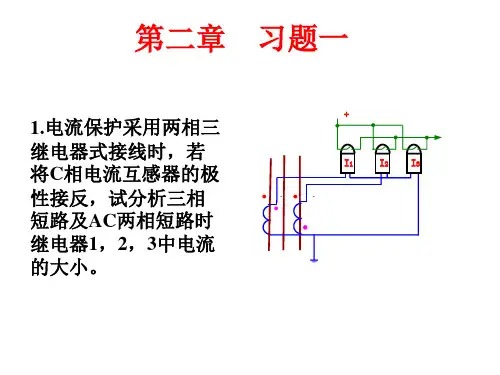

继电保护习题和答案《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。

( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

( √ )4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

( × ) ( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（C ）。

(A)机电型、晶体管型、整流型、集成电路型、微机型； (B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。

2、电力系统最危险的故障是（C）。

(A)单相接地； (B)两相短路； (C)三相短路。

3、电力系统短路时最严重的后果是（C）。

(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏； (C)破坏电力系统运行的稳定性。

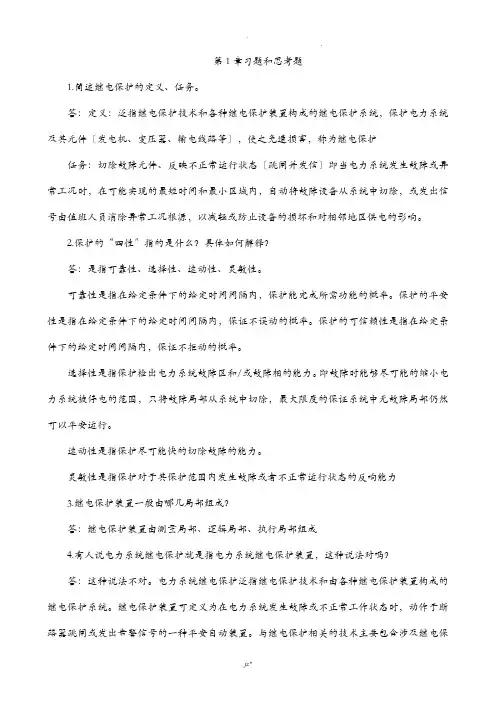

第1章习题和思考题1.简述继电保护的定义、任务。

答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件〔发电机、变压器、输电线路等〕，使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态〔跳闸并发信〕即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或防止设备的损坏和对相邻地区供电的影响。

2.保护的“四性〞指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。

可靠性是指在给定条件下的给定时间间隔内，保护能完成所需功能的概率。

保护的平安性是指在给定条件下的给定时间间隔内，保证不误动的概率。

保护的可信赖性是指在给定条件下的给定时间间隔内，保证不拒动的概率。

选择性是指保护检出电力系统故障区和/或故障相的能力。

即故障时能够尽可能的缩小电力系统被停电的范围，只将故障局部从系统中切除，最大限度的保证系统中无故障局部仍然可以平安运行。

速动性是指保护尽可能快的切除故障的能力。

灵敏性是指保护对于其保护范围内发生故障或者不正常运行状态的反响能力3.继电保护装置一般由哪几局部组成？答：继电保护装置由测量局部、逻辑局部、执行局部组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。

电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。

继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种平安自动装置。

与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。

继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。

因此，继电保护装置本身只是继电保护系统的一个重要组成局部，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
