【核电•规范标准】RCC-M规范(核电设备)简介2016-08-25NPRV核能研究展望NPRV【导言】RCC-M是目前国内已经服役的二代及二代改进型核电机组(M310机组及其改进型号)的设计建造过程中主要采用的标准规范。
小编对RCC-M的篇章构成进行了简单地整理和介绍,以便各位NPRV的读者能对RCC-M有基本的了解。
文章来源︱网络整理1RCC-M第Ⅰ卷A篇+Z篇第Ⅰ卷A篇“总论”--汇集了应用RCC-M的通用要求;介绍了RCC-M文集结构、范围和应用;对不符合项的管理作出了规定;对采购、制造、焊接、检验等文件提出了要求,确定了设备等级和分级原则;并说明了质量保证的范围和一般要求。
Z篇为技术性附录,包括了各种结构的强度计算方法及一些实用的材料特性参数表格,大部分材料的力学性能和许用应力可以在本附录中查到。
B篇1级设备设计总则B-3100B、C、D篇分别对应规范1、2、3级设备的设计要求,H篇则是设备支撑的设计要求。
其中,B篇和C篇的章节结构和具体要求在大部分方面都是类似的,主要区别在于载荷工况及应力水平的限制的不同,因此本章中只对C篇进行比较详细的结构解析。
B篇章节结构可参考对C篇2级设备的介绍。
C篇2级设备范围:A4000章规定的2级承压设备及其零部件。
内容—对下述事项进行了规定:2级承压设备及其零部件需制定的文件;零部件和焊接接头的标识;选择材料应遵守的规则;2级承压设备的设计应遵守的规则;2级承压设备及其零部件制造过程中的检验应遵守的规则;压力试验要求。
C1000总述C1100引言C1200需制定的文件C1300识别标记C2000材料C2100概述提出了C篇设备零部件在制造中材料的选择和使用要求。
C2200第Ⅱ卷的使用方式C2300抗晶间腐蚀性能C2400奥氏体和奥氏体-铁素体不锈钢和镍-铬-铁合金的钴含量C3000设计C3100设计通则C3110目的本章(C3000)规定了用于确定承压设备尺寸的规则和在设备技术规格书中规定的载荷作用下设备性能分析规则。
法国核电设备标准RCC-M规范Ⅳ卷焊接篇的应用体会李双燕【摘要】The structure and characteristics of RCC -M (2000 Edition +2002 Addendum) specification standard system were introduced, as well as the content and interaction of section Ⅳ each chapter. Combining understanding of the standard and experience in manufacturing process of nuclear power products, some attention problems of practical application of RCC —M section Ⅳ were discussed, and reference for nuclear welding technical personnel which the initial contact with RCC - M standard was provided.%介绍了RCC-M(2000版+2002补遗)规范标准体系的结构与特点,以及第Ⅳ卷各章节的内容和相互关系.结合核电产品制造,对RCC-M第Ⅳ卷的理解与应用进行了探讨,并提出了实际应用时注意的问题,为初次接触RCC-M规范的核电焊接技术人员提供参考和借鉴.【期刊名称】《压力容器》【年(卷),期】2011(028)004【总页数】6页(P41-46)【关键词】RCC-M;Ⅳ卷;焊接【作者】李双燕【作者单位】上海电气核电设备有限公司,上海,201306【正文语种】中文【中图分类】T-651;TL370 引言RCC-M规范是法国核电标准“RCC系列”压水堆核电站核岛设计建造规范中的核心部分,由法国核岛设备设计、建造及在役检查规则协会(AFCEN)制定。
核电厂设计安全规定和运行安全规定第一章总则为保障核电厂的设计和运行安全,确保人员、设备和环境的安全,依据国家法律法规,订立本规定。
第二章设计安全规定第一节设计安全管理标准1.核电厂设计应符合国家核安全管理要求,并经过专业机构的设计评审。
2.设计应依照核电厂独特的特点和风险要求,采取合理的安全设计措施,确保反应堆、冷却系统、燃料处理等设备的安全可靠性。
3.设计应充分考虑自然祸害、人为失误、设备故障等各种事故情景,采取相应的防护措施和应急准备措施,确保核电厂在事故中具有充分的安全性能。
4.设计应考虑可连续发展和环境保护要求,遵从环保政策,确保核电厂的环境污染掌控处于合理范围内。
5.设计应考虑最新的技术发展和经验教训,不绝改进安全性能,提高核电厂的管理水平和设备可靠性。
第二节设计安全考核标准1.设计方案应进行全面评估,包含技术可行性、安全性和经济性等方面的综合考虑。
2.设计方案应满足国家和行业的相关标准和规范要求,同时要符合核安全管理的要求。
3.设计方案应经过多个专家评审,确保设计的正确性和可行性。
4.设计方案应进行现场考察和试验验证,验证设计方案的可操作性和应对各种突发情况的本领。
5.设计方案应进行全面风险评估,评估结果应充分考虑各方面风险因素,并采取相应的措施进行风险掌控。
第三章运行安全规定第一节运行安全管理标准1.核电厂应建立健全的安全管理制度,包含安全责任制、操作规程、应急预案等,确保安全管理的有效性和可操作性。
2.核电厂应组织定期的安全培训和演练,确保运行人员具备充分的安全意识和应对突发情况的本领。
3.核电厂应建立完满的巡检和监测体系,对核电设备、系统和环境进行全面监测和检测,及时发现和处理潜在的安全隐患。
4.核电厂应建立完满的事故报告和调查制度,对事故进行及时和全面的调查,并及时采取相应的矫正措施,防止仿佛事故再次发生。
5.核电厂应建立完满的安全巡检制度,确保设备和系统的正常运行,并做到设备运行记录的准确和完整。
设备计算基本方法杜坤2009年4月2日核岛系统所:踏踏实实做设计,一心一意为工程2009年4月3日星期五2/71主要内容1 概述2 计算方法和计算程序3 计算输入参数4 建立计算模型5应力计算求解6应力分类7应力评定8应力分析报告1 概述核岛系统所:踏踏实实做设计,一心一意为工程2009年4月3日星期五4/71设备应力分析是核电站核岛设备设计中的一项重要工作。
设备应力分析应证明核岛设备在与核电站各类工况相关联的载荷作用下能满足有关规范、标准的要求,从而为核岛设备在核电站寿期内的安全运行提供重要保证。
本教材涉及的核岛设备主要指容器设备及其支承件,包括RCC-M 一级容器设备、RCC-M 二级容器设备、RCC-M 三级容器设备和容器设备的S1级、S2级支承件,对应于RCC-M 的B 篇、C 篇、D 篇、H 篇。
本教材的目的是从工程设计角度来叙述设备应力分析流程,为设计工作提供指导和参考。
其主要内容包括分析方法与计算程序、计算参数、计算模型、计算求解,应力分类、应力评定和分析报告等。
计算输入参数设备结构尺寸载荷(压力、温度、地震等)材料特性建立计算模型几何构形网格划分材料属性载荷工况静力分析2 计算方法和计算程序核岛系统所:踏踏实实做设计,一心一意为工程2009年4月3日星期五7/71计算方法设备应力分析包括弹性理论分析法、弹塑性理论分析法和实验应力分析法三种。
一般要求尽可能广泛采用弹性理论,只是在少数情况下才会辅之以简化的弹塑性分析。
实验应力分析方法一般用于那些尚未掌握合适的分析方法或设计准则的设备,有时也用于重要设备的重要部位的应力分析校核。
计算方法0=+∂∂+∂∂+∂∂X z y x xzxy x ττσ0=+∂∂+∂∂+∂∂Y zyxyz y xy τστ0=+∂∂+∂∂+∂∂Z zy x zyz xz σττ[x Eε=1y Eε=1[z Eε=1xyG γ1=yz G γ1=zxγ1=核岛系统所:踏踏实实做设计,一心一意为工程2009年4月3日星期五9/71计算方法{}[]{}eN δδ=插值函数:{}[]{}eB δε={}[][]{}eB D δσ={}[]{}tt t K F δ=应变方程:应力方程:平衡方程:弹性理论的有限元法核岛系统所:踏踏实实做设计,一心一意为工程2009年4月3日星期五10/71计算程序有限元法的应用离不开计算分析软件的支持。

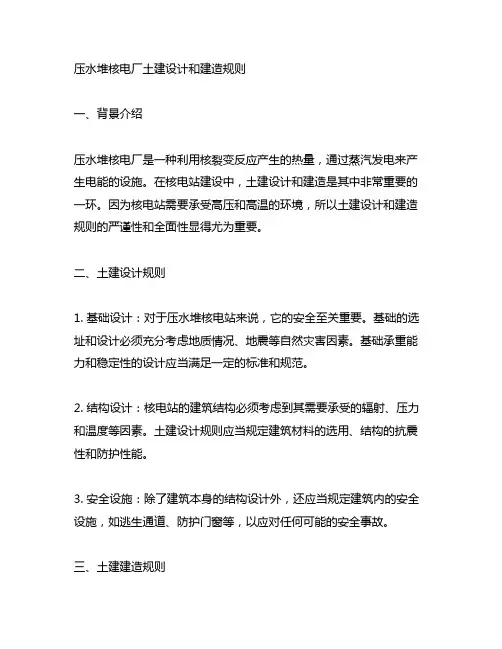

压水堆核电厂土建设计和建造规则一、背景介绍压水堆核电厂是一种利用核裂变反应产生的热量,通过蒸汽发电来产生电能的设施。
在核电站建设中,土建设计和建造是其中非常重要的一环。
因为核电站需要承受高压和高温的环境,所以土建设计和建造规则的严谨性和全面性显得尤为重要。
二、土建设计规则1. 基础设计:对于压水堆核电站来说,它的安全至关重要。
基础的选址和设计必须充分考虑地质情况、地震等自然灾害因素。
基础承重能力和稳定性的设计应当满足一定的标准和规范。
2. 结构设计:核电站的建筑结构必须考虑到其需要承受的辐射、压力和温度等因素。
土建设计规则应当规定建筑材料的选用、结构的抗震性和防护性能。
3. 安全设施:除了建筑本身的结构设计外,还应当规定建筑内的安全设施,如逃生通道、防护门窗等,以应对任何可能的安全事故。
三、土建建造规则1. 施工工艺:核电站的土建建造涉及到各种工艺,如混凝土浇筑、结构安装等。
规则应当明确各个环节的施工工艺和标准,确保质量和安全。
2. 质量控制:土建建造规则应当规定质量控制的各项指标和方法,以确保施工过程中的各项指标满足设计要求。
3. 安全管理:在土建施工过程中,安全管理显得尤为重要。
规则应当包括对施工人员的安全培训、安全防护设施等要求。
四、总结与展望压水堆核电站的土建设计和建造规则对于核电站的安全运行和持续发展具有至关重要的意义。
在未来的发展中,需要不断完善和更新这些规则,以适应新的技术和要求,确保核电站的安全和可持续发展。
个人观点与理解作为一名核电站土建设计和建造的专业人员,我深知土建规则对核电站运行的重要性。
在实际工作中,我会严格按照规则要求,确保土建设计和建造工作的全面质量和安全。
通过不断地学习和实践,我也会积极参与规则的更新和完善工作,为核电站的发展贡献自己的一份力量。
结语核电站土建设计和建造规则是保障核电站安全运行的重要保障。
在今后的工作中,我会不断提升自己,更好地完成土建设计和建造任务,为核电站的发展贡献自己的一份力量。
核电设备RCC-M校核标准概述Ø RCC-M概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、RCC-M是由法国核岛设备设计建造规则协会(AFCEN)以规范形式颁布的法国压水堆核岛机械设备设计和建造规则,是压水堆核岛设计和建造规则(RCC)整体中的一部分,主要用于安全级设备。
在我国采用RCC-M、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、规范设计、建造、运行的压水堆核电厂核岛机械设备,除大亚湾、岭澳一期核电厂外,还有我国自主设计、自主制造、自主安装、自主运行的秦山第二期核电厂;扩建的秦山第二核电厂二期工程、岭澳二期工程亦采用了RCC-M规范设计建造;辽宁红沿河、广东阳江、浙江方家山等核电厂核岛机械设备设计建造也采用RCC-M规范;Ø RCC-M的结构RCC-M分为5卷,其中、、、、、、、、、、、、、、、、、、、、、、、、、、、、第一卷为核岛设备,第Ⅱ到第Ⅴ卷汇集了不同技术领域的相应规则:第Ⅱ卷为材料篇,汇集了零件和制品的采购技术规范;第Ⅲ卷为检验方法,规定了破坏性检验和无损检验的实施规则;第Ⅳ卷为焊接篇,规定了焊接操作及其评定规则;第Ⅴ卷为制造篇规定了焊接以外的制造操作规则。
不同设备(安全级)在设计或对设计进行校核时主要采用相应的RCC-M-Ⅰ的篇章:(1)A篇汇集了应用本设计建、、、、、、、、、、、、、、、、、、、、、、、、、、、、、造规则的通用要求;(2)B、C、D篇分别适用于1、2、3级设备中的各种容器(各种容器、各种换热器)、泵、阀门和管道;(3)E篇适用于小型设备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、或部件;(4)G篇适用于堆内构件;(5)H篇适用于设备的各种等级的支承件;(6)J篇适用于低压或常压的各类储罐;(7)Z篇中汇集了一些技术性附录。
Ø 应力分析在RCC-M中,对应力分析做了、、、、、、、、、、、、、、、、、、、、、、、详细说明,概括起来,主要是以下几点:(1)把设备的运行工况进行分类;对于1级设备,分为设计工况、正常工况、紧急工况和事故工况(另加试验工况);②对于2、3级设备分为设计工况、正常工况、异常工况、紧急工况、事故工况(外加试验工况)。
