autocad软件制作手机支架

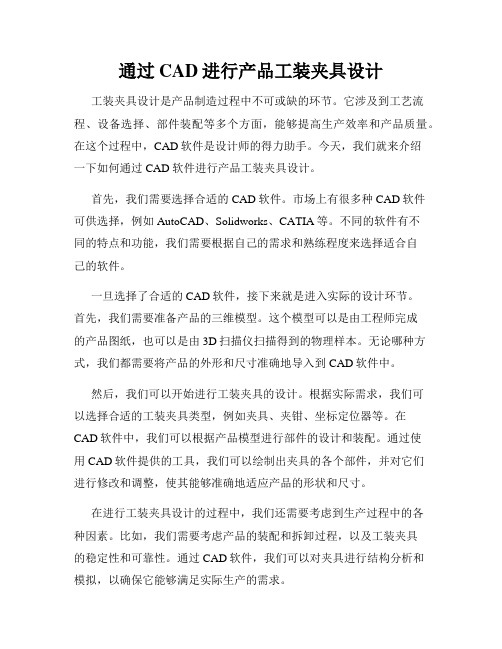

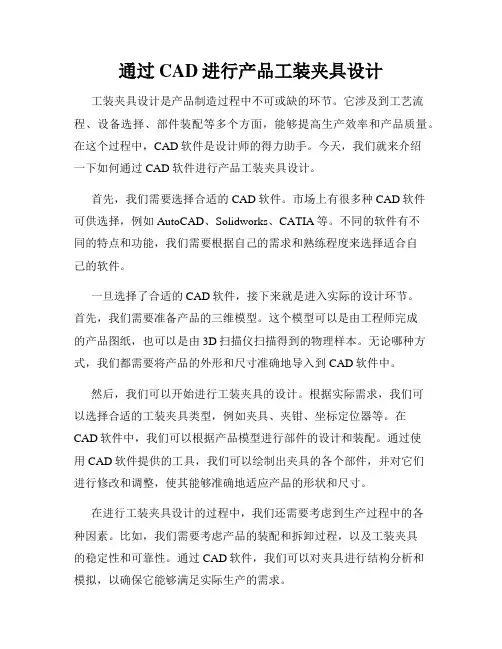

通过CAD进行产品工装夹具设计工装夹具设计是产品制造过程中不可或缺的环节。

它涉及到工艺流程、设备选择、部件装配等多个方面，能够提高生产效率和产品质量。

在这个过程中，CAD软件是设计师的得力助手。

今天，我们就来介绍一下如何通过CAD软件进行产品工装夹具设计。

首先，我们需要选择合适的CAD软件。

市场上有很多种CAD软件可供选择，例如AutoCAD、Solidworks、CATIA等。

不同的软件有不同的特点和功能，我们需要根据自己的需求和熟练程度来选择适合自己的软件。

一旦选择了合适的CAD软件，接下来就是进入实际的设计环节。

首先，我们需要准备产品的三维模型。

这个模型可以是由工程师完成的产品图纸，也可以是由3D扫描仪扫描得到的物理样本。

无论哪种方式，我们都需要将产品的外形和尺寸准确地导入到CAD软件中。

然后，我们可以开始进行工装夹具的设计。

根据实际需求，我们可以选择合适的工装夹具类型，例如夹具、夹钳、坐标定位器等。

在CAD软件中，我们可以根据产品模型进行部件的设计和装配。

通过使用CAD软件提供的工具，我们可以绘制出夹具的各个部件，并对它们进行修改和调整，使其能够准确地适应产品的形状和尺寸。

在进行工装夹具设计的过程中，我们还需要考虑到生产过程中的各种因素。

比如，我们需要考虑产品的装配和拆卸过程，以及工装夹具的稳定性和可靠性。

通过CAD软件，我们可以对夹具进行结构分析和模拟，以确保它能够满足实际生产的需求。

此外，CAD软件还可以帮助我们进行工装夹具的优化设计。

通过模拟和分析，我们可以发现并解决在设计过程中可能存在的问题和难题。

我们可以根据生产需求和成本要求对夹具进行进一步的优化，以提高生产效率和产品质量。

最后，在完成工装夹具设计后，我们可以使用CAD软件生成工装夹具的详细图纸和工艺文件。

这些文件可以提供给生产制造部门，帮助他们进行加工和装配。

通过CAD软件提供的图纸管理和版本控制功能，我们可以确保所有人都在同一个版本上工作，避免因误差引起的问题。

CAD支架零件图教案【课题编号】12项目四、任务四【课题名称】支架零件图【教学目标与要求】一、知识目标1.了解复杂支架的结构特点。

2.分析绘制复杂支架的工艺过程。

3.熟悉应用AutoCAD于软件绘制与支架零件图的操作步骤。

二、能力目标能用AutoCAD于软件绘制支架零件图。

三、素质目标掌握绘制复杂支架零件的操作步骤，培养认真、耐心、细致的学习作风。

四、教学要求1.能够分析图样结构特点，选择相应的指令，指定绘图工艺过程。

2.能够操作AutoCAD于软件，正确绘制支架零件图。

【难点分析】支架零件图形结构分析【分析学生】读懂支架零件图形结构，是画好支架零件图形的前提，所以要先帮助学生读懂支架零件图形结构，才能画出零件图教学思路设计】分析图样制定绘图工艺边讲边示范学生实践，教师指导【教学安排】4学时【教学过程】一、分析图样如图492所示。

3.画定位中心线设“细点画线”为当前图层单击“直线”，绘线段A、B各为80mn,线段C为180mm如图494所示。

(2)以“轮廓线”为当前图层“偏移”绘制25内孔“倒角”画C1“修剪”、“直线”完成内孔投影，如图496所示。

5.绘制圆筒剖切图形用“样条曲线”画剖切分界线；一一“修剪”多余线段一一“图案填充”剖面线，如图498所示再画二个对称R15,如图4100所示。

7.绘制A向视图(1)画中心线A为90,B为80用“构造线”从主视图画出投影线，如图4102所示。

(2)绘R15半圆径13圆孔切换“细点画线”为当前图层用“对象捕捉”、“对象追踪”绘圆孔的中心线用“圆”画R15、R13两圆用“直线”、“偏移”画细节一一用“圆角”画R5圆角，如图4104所示。

8.绘制肋板(1)在圆柱上方画外圆投影偏移水平线向下15mm得A点用“构造线”作过A竖直投影线，如图4106所示。

9.用“直线”、“图案填充”绘肋板的移出断面图，如图4108所示。

四、实训教材P132。

练习三五、小结1.支架结构较为复杂，可分为自身工作部分、支承部分和连接两部分的肋板。

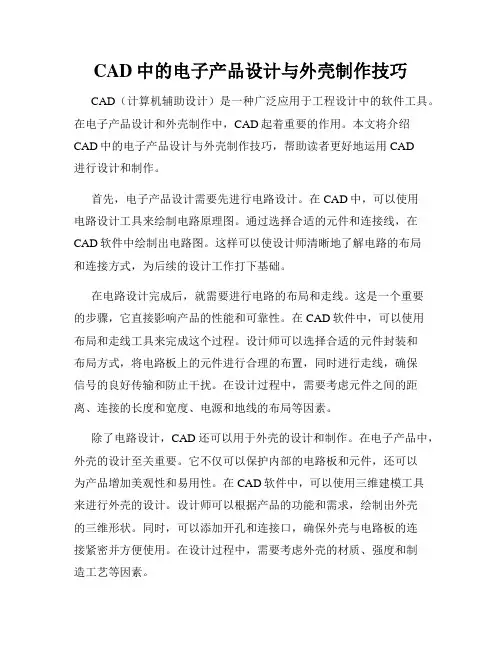

CAD中的电子产品设计与外壳制作技巧CAD（计算机辅助设计）是一种广泛应用于工程设计中的软件工具。

在电子产品设计和外壳制作中，CAD起着重要的作用。

本文将介绍CAD中的电子产品设计与外壳制作技巧，帮助读者更好地运用CAD进行设计和制作。

首先，电子产品设计需要先进行电路设计。

在CAD中，可以使用电路设计工具来绘制电路原理图。

通过选择合适的元件和连接线，在CAD软件中绘制出电路图。

这样可以使设计师清晰地了解电路的布局和连接方式，为后续的设计工作打下基础。

在电路设计完成后，就需要进行电路的布局和走线。

这是一个重要的步骤，它直接影响产品的性能和可靠性。

在CAD软件中，可以使用布局和走线工具来完成这个过程。

设计师可以选择合适的元件封装和布局方式，将电路板上的元件进行合理的布置，同时进行走线，确保信号的良好传输和防止干扰。

在设计过程中，需要考虑元件之间的距离、连接的长度和宽度、电源和地线的布局等因素。

除了电路设计，CAD还可以用于外壳的设计和制作。

在电子产品中，外壳的设计至关重要。

它不仅可以保护内部的电路板和元件，还可以为产品增加美观性和易用性。

在CAD软件中，可以使用三维建模工具来进行外壳的设计。

设计师可以根据产品的功能和需求，绘制出外壳的三维形状。

同时，可以添加开孔和连接口，确保外壳与电路板的连接紧密并方便使用。

在设计过程中，需要考虑外壳的材质、强度和制造工艺等因素。

在设计完成后，需要进行模拟和验证。

CAD软件提供了仿真和分析工具，可以模拟产品的性能和功能。

设计师可以对电路进行仿真分析，了解电压、电流和频率等参数的变化和响应。

通过仿真和分析，可以及早发现问题并进行调整，确保产品的性能和可靠性。

最后，CAD还可以辅助制作工厂所需的制造图纸和文件。

设计师可以在CAD软件中绘制出产品的制造图纸，包括尺寸、孔位和工艺要求等。

这样可以方便制造工厂进行生产和组装。

同时，CAD软件还可以输出相关的文件格式，如Gerber文件，用于制造电路板。

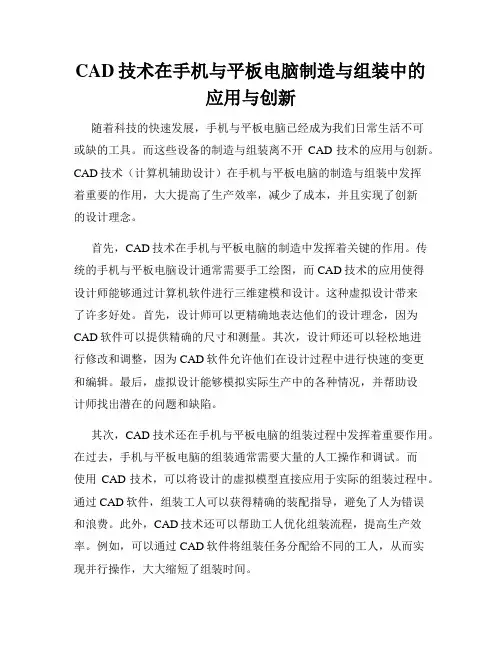

CAD技术在手机与平板电脑制造与组装中的应用与创新随着科技的快速发展，手机与平板电脑已经成为我们日常生活不可或缺的工具。

而这些设备的制造与组装离不开CAD技术的应用与创新。

CAD技术（计算机辅助设计）在手机与平板电脑的制造与组装中发挥着重要的作用，大大提高了生产效率，减少了成本，并且实现了创新的设计理念。

首先，CAD技术在手机与平板电脑的制造中发挥着关键的作用。

传统的手机与平板电脑设计通常需要手工绘图，而CAD技术的应用使得设计师能够通过计算机软件进行三维建模和设计。

这种虚拟设计带来了许多好处。

首先，设计师可以更精确地表达他们的设计理念，因为CAD软件可以提供精确的尺寸和测量。

其次，设计师还可以轻松地进行修改和调整，因为CAD软件允许他们在设计过程中进行快速的变更和编辑。

最后，虚拟设计能够模拟实际生产中的各种情况，并帮助设计师找出潜在的问题和缺陷。

其次，CAD技术还在手机与平板电脑的组装过程中发挥着重要作用。

在过去，手机与平板电脑的组装通常需要大量的人工操作和调试。

而使用CAD技术，可以将设计的虚拟模型直接应用于实际的组装过程中。

通过CAD软件，组装工人可以获得精确的装配指导，避免了人为错误和浪费。

此外，CAD技术还可以帮助工人优化组装流程，提高生产效率。

例如，可以通过CAD软件将组装任务分配给不同的工人，从而实现并行操作，大大缩短了组装时间。

除了在制造与组装中的应用，CAD技术还带来了手机与平板电脑设计的创新。

CAD软件的强大功能使设计师可以实现更具创意性和个性化的设计。

例如，通过CAD软件，设计师可以创建独特的外观和造型，满足不同用户的个性需求。

此外，CAD技术还可以帮助设计师模拟不同材质的效果，从而提供更真实的用户体验。

通过CAD技术的创新应用，手机与平板电脑行业不断推出令人惊叹的设计和功能，吸引了消费者的注意。

总的来说，CAD技术在手机与平板电脑制造与组装中的应用与创新不可忽视。

通过CAD技术，我们能够实现更精确、高效和创新的设计和生产。

使用CAD软件进行装配和组装的方法使用CAD（计算机辅助设计）软件进行装配和组装是现代工程设计中的重要一环。

通过CAD软件，工程师可以轻松创建虚拟装配和组装模型，更好地理解产品的结构和功能，从而优化设计。

下面我们将介绍使用CAD软件进行装配和组装的一些方法和技巧，帮助您更好地掌握这一技能。

第一步，准备工作。

在使用CAD软件进行装配和组装之前，需要准备好所需的零部件的CAD模型。

可从供应商网站或现有的CAD库中获取这些模型，也可以自行绘制。

确保每个零部件都有准确的尺寸和几何形状。

第二步，创建装配模型。

使用CAD软件新建一个装配文件，并将所需的零部件逐个导入到这个文件中。

可使用软件提供的导入功能，将事先准备好的CAD模型导入到装配文件中。

在导入时，要确保每个零部件的位置正确，以便后续的装配操作。

第三步，装配零部件。

通过CAD软件提供的装配功能，将各个零部件按照设计需求进行组装。

可以选择不同的装配方式，如嵌入、对称装配或插入装配等。

在装配过程中，要特别注意每个零部件的位置和对位关系，确保装配的准确性。

第四步，调整装配。

在完成零部件的装配后，可能需要进行一些调整来使装配更加稳定和合理。

CAD软件通常提供了一些工具来对装配进行调整，比如移动、旋转和缩放等。

根据实际需要，对装配进行适当的调整，使其符合设计要求。

第五步，模拟组装。

一些CAD软件还提供了装配模拟的功能，可以帮助工程师更好地理解装配过程中的运动和相互作用。

通过模拟组装，可以检查装配的可行性和稳定性，发现和解决潜在的问题。

第六步，生成装配图。

在装配完成后，可以使用CAD软件生成装配图。

装配图详细展示了各个零部件的位置和连接方式，是工程师和制造人员理解和实施装配的重要参考。

通过CAD软件提供的布局和标注工具，可以创建清晰和准确的装配图。

第七步，共享和交流。

使用CAD软件创建的装配和组装文件可以方便地共享给其他团队成员或客户。

可以通过导出为常见的文件格式（如PDF或图像文件），将装配文件分享给其他人查看和评论。

cadcam课程设计--支架的建模与加工CAD/CAM课程设计任务书设计题目：支架的建模与加工摘要：CAD/CAM技术的不断发展与完善让越来越多的工厂认同了这种技术，与此同时，市场上出现了越来越多CAD/CAM/CAE一体化设计软件。

来自美国EDS公司的UNIGRAPHICS就是其中最成功的一款设计软件，自1988年问世以来，经过短短十几年时间，就成为全世界最普及的三维设计系统之一，它广泛应用于各个行业。

UG集零件设计、造型设计、模具开发、数控加工、钣金设计、机构仿真、逆向工程、有限元分析和产品数据库管理等功能于一体。

对加速工程和产品的开发、缩短产品设计制造周期、提高产品质量、减低成本、增加企业市场竞争力和创造能力发挥着重要作用。

深受众多大中型企业，研究所和大学亲睐。

作为21世纪的机械自动化方向的大学生，掌握并熟练运用先进的设计绘图软件是一门必修的课程。

设计内容及要求：主要内容1.支架的建模及毛坯创建、支架的加工过程2.支架零件图如下主要要求根据平面图建模，并对该零件上所有能够铣、钻的表面进行加工。

完成指定题目的设计后，要求每人编写说明书一份（包括封面、目录、设计任务书、正文、设计心得与体会、参考资料等七部分）。

同时上交电子稿与相应prt文件。

指导老师（签字）：年月日第一章支架的建模1.1支架的创建过程1.1.1启动UG，单击新建按钮；再模型里面输入“zjljt”名称，单击确定按钮。

创建基座.单击，再草图环境绘制280x160的矩形，单击圆角命令，输入圆角半径5mm，单击圆指令，输入直径18mm，完成四个小圆。

再单击圆指令，输入直径40mm，完成四个大圆。

单击完成草图，单击拉伸按钮，输入尺寸25mm，单击确定。

1.1.2单击拉伸，对底座四个直径为40mm的圆进行拉伸，输入直径30mm，布尔操作选择求和。

1.1.3单击拉伸，对底座四个直径为18mm圆进行拉伸，输入直径30mm，布尔操作选择求差。

1.1.4单击草图，进入草图模式，选择底座的前面，绘制草图如下图，完成草图，单击拉伸，布尔运算为求差，尺寸如图。

一、教案基本信息教案名称：CAD支架零件图教案课时安排：2课时教学目标：1. 让学生掌握CAD软件的基本操作。

2. 让学生学会绘制支架零件图。

3. 培养学生独立操作CAD软件，绘制零件图的能力。

教学重点与难点：重点：CAD软件的基本操作，支架零件图的绘制方法。

难点：CAD软件的高级操作，支架零件图的细节处理。

教学准备：1. 安装好CAD软件的计算机。

2. 支架零件图的实例文件。

二、教学过程1. 导入新课教师简要介绍CAD软件在工程领域的应用，引导学生了解本节课的学习内容。

2. 基本操作学习教师讲解CAD软件的基本操作，如新建文件、保存文件、打开文件、关闭文件等。

学生跟随教师操作，熟悉软件界面。

3. 实例演示教师演示如何绘制一个简单的支架零件图，讲解绘制过程中的关键步骤和注意事项。

学生观看演示，跟随教师操作。

4. 学生练习学生独立操作CAD软件，按照教师提供的实例文件，尝试绘制支架零件图。

教师巡回指导，解答学生疑问。

5. 课堂总结教师总结本节课所学内容，强调支架零件图的绘制方法和注意事项。

学生整理学习笔记。

三、课后作业1. 绘制一个简单的支架零件图。

四、教学反思教师在课后对自己的教学进行反思，分析教学过程中的优点和不足，针对性地调整教学方法，以提高教学效果。

五、课后评价1. 学生作业评价：检查学生绘制的支架零件图，评价其准确性、规范性和创新性。

2. 学生课堂表现评价：评价学生在课堂上的参与程度、学习态度和合作精神。

3. 教学目标达成情况评价：分析学生学习成果，评估教学目标是否达成。

六、教学内容拓展1. 高级操作学习教师讲解CAD软件的高级操作，如尺寸标注、文字标注、图层管理、块引用等。

学生跟随教师操作，掌握高级操作技巧。

2. 复杂支架零件图绘制教师演示如何绘制一个复杂的支架零件图，讲解绘制过程中的关键步骤和注意事项。

学生观看演示，跟随教师操作。

七、实践与应用1. 学生独立操作CAD软件，根据实际工程需求，绘制一个具有代表性的支架零件图。

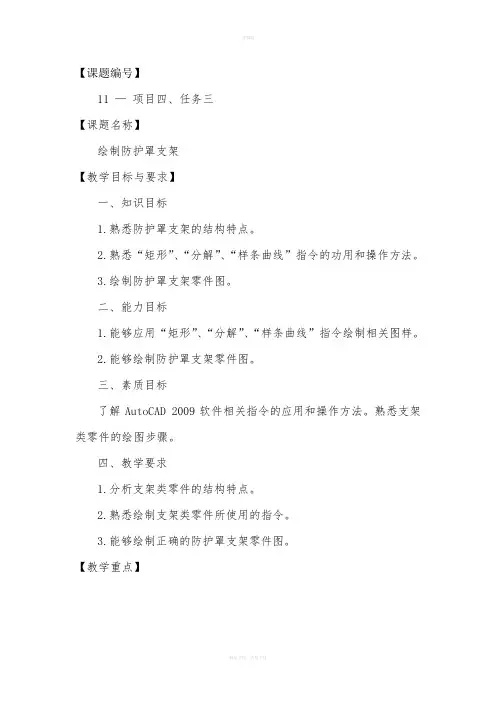

【课题编号】11 —项目四、任务三【课题名称】绘制防护罩支架【教学目标与要求】一、知识目标1.熟悉防护罩支架的结构特点。

2.熟悉“矩形”、“分解”、“样条曲线”指令的功用和操作方法。

3.绘制防护罩支架零件图。

二、能力目标1.能够应用“矩形”、“分解”、“样条曲线”指令绘制相关图样。

2.能够绘制防护罩支架零件图。

三、素质目标了解AutoCAD 2009软件相关指令的应用和操作方法。

熟悉支架类零件的绘图步骤。

四、教学要求1.分析支架类零件的结构特点。

2.熟悉绘制支架类零件所使用的指令。

3.能够绘制正确的防护罩支架零件图。

【教学重点】1.“矩形”、“分解”命令的使用方法。

2.绘制支架类零件的操作步骤。

【难点分析】尺寸标注前的设置比较麻烦，需按要求仔细填写。

【分析学生】复制并旋转主视图的方法来绘制俯视图很方便，学生一定很有兴趣。

但设置尺寸标注需要认真仔细。

【教学思路设计】分析零件结构特点——制定绘图步骤——边讲边画——学生实践，教师指导。

【教学安排】2学时。

【教学过程】一、分析图样如图4-7所示为防护罩支架零件，零件由6mm厚的铁板制成，长为240mm，宽为55mm，高为80mm；支承筋板为斜三角形，筋板厚度为10mm；左侧固定板有4个Φ9的通孔，并做Φ15的沉孔，深1mm；水平顶板上有6个M6螺纹孔，深为6mm。

二、绘制工艺分析1.用“矩形”、“分解”指令——画右视外形；用“偏移”、“修剪”指令——画中间细节。

2.用“圆”指令——画右视图上沉头孔。

用“阵列”指令——画3个沉头孔。

3.用“构造线”、“偏移”、“直线”、“修剪”指令——画主视图。

4.用“偏移”、“修剪”——画主视图沉孔；用“样条曲线”——画局部剖边界线；用“图案填充”——画剖面线。

5.用“构造线”、“偏移”、“修剪”——画俯视图。

6.用“阵列”——画另外5个螺纹孔。

7.用“尺寸标注”——画尺寸，表面粗糙度。

三、绘制防护罩具体操作步骤1.启动AutoCAD 2009软件。

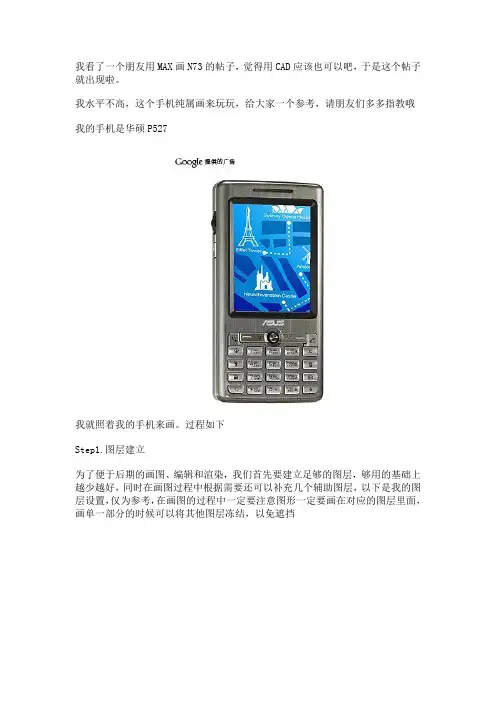

我看了一个朋友用MAX画N73的帖子，觉得用CAD应该也可以吧，于是这个帖子就出现啦。

我水平不高，这个手机纯属画来玩玩，给大家一个参考，请朋友们多多指教哦我的手机是华硕P527我就照着我的手机来画。

过程如下Step1.图层建立为了便于后期的画图、编辑和渲染，我们首先要建立足够的图层，够用的基础上越少越好，同时在画图过程中根据需要还可以补充几个辅助图层，以下是我的图层设置，仅为参考，在画图的过程中一定要注意图形一定要画在对应的图层里面，画单一部分的时候可以将其他图层冻结，以免遮挡Step2.框架勾勒首先可以找到手机的实图，插入到CAD中作为参考。

精确起见，最好用尺子量取手机的精确尺寸然后参照实图将手机的二维俯视图先勾勒出来命令:Rectang/LineStep3.键盘建模1用定数等分dividend命令分割上一步用rec命令建立的键盘区域，同时在格式-点样式中将“点样式”设置为方便观察的样式[next]Step4.键盘建模2从上一步的分割出的节点上拉出直线，分割键盘区，并用Offset偏移命令将直线向两个方向偏移，建立面域Step5.键盘建模3分别用拉伸命令Extrude上一步建立的分割面域和键盘（面域下面的矩形），为了方便观察和选定，分割面域（黑色部分）的拉伸距离应该大于键盘（红色部分）Step6.键盘建模4用差集命令（修改-实体编辑-差集）将分割面域从键盘中减去[next]Step7.键盘建模5首先用分割命令（修改-实体编辑-分割）将整个键盘分成单个的按键以便于编辑，用圆角Fillet命令对键盘进行细部处理，倒圆角半径根据观察灵活设定，圆角处理后如果还不够圆润可以在原来的基础上再用一次圆角命令，直到足够符合需求为止编辑完成如图Step8.上键盘区建模，思路与主键盘区一样，仿照上一步做就行这部分的区别在于键帽上有凹刻的标志，所以在做好键帽后，先在表面上画出标志的框架，然后往下拉伸(ext)成实体再用差集命令减去这些实体，凹刻的标志就做成了键盘区结果如图[next]Step9.屏幕建模用移动命令move向上移动屏幕边框，外框要高于内框，便于下一步放样Step10.用放样loft命令对屏幕框进行放样，做成屏幕框体，具体步骤是先选定外框，再选定内框，类型是“仅横截面”做成如下的类似于梯形体的样子Step11.屏幕抽壳用抽壳（修改-实体编辑-抽壳）命令将上一步建立的梯形体做成像凹陷的餐盘的样子。

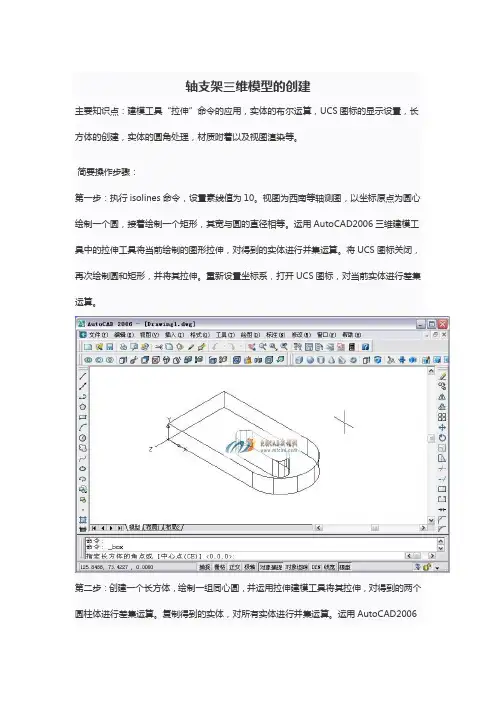

轴支架三维模型的创建
主要知识点：建模工具“拉伸”命令的应用，实体的布尔运算，UCS图标的显示设置，长方体的创建，实体的圆角处理，材质附着以及视图渲染等。

简要操作步骤：
第一步：执行isolines命令，设置素线值为10。

视图为西南等轴测图，以坐标原点为圆心绘制一个圆，接着绘制一个矩形，其宽与圆的直径相等。

运用AutoCAD2006三维建模工具中的拉伸工具将当前绘制的图形拉伸，对得到的实体进行并集运算。

将UCS图标关闭，再次绘制圆和矩形，并将其拉伸。

重新设置坐标系，打开UCS图标，对当前实体进行差集运算。

第二步：创建一个长方体，绘制一组同心圆，并运用拉伸建模工具将其拉伸，对得到的两个圆柱体进行差集运算。

复制得到的实体，对所有实体进行并集运算。

运用AutoCAD2006
中的圆角命令对当前实体进行圆角。

为实体附着材质并将其渲染。

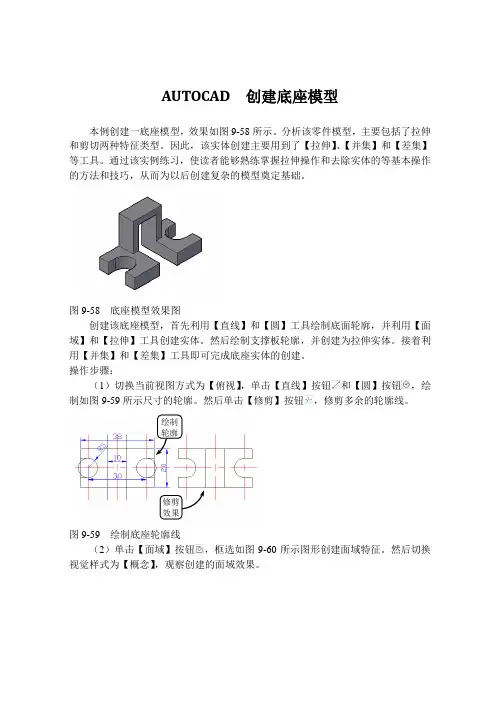

AUTOCAD 创建底座模型本例创建一底座模型，效果如图9-58所示。

分析该零件模型，主要包括了拉伸和剪切两种特征类型。

因此，该实体创建主要用到了【拉伸】、【并集】和【差集】等工具。

通过该实例练习，使读者能够熟练掌握拉伸操作和去除实体的等基本操作的方法和技巧，从而为以后创建复杂的模型奠定基础。

图9-58 底座模型效果图创建该底座模型，首先利用【直线】和【圆】工具绘制底面轮廓，并利用【面域】和【拉伸】工具创建实体。

然后绘制支撑板轮廓，并创建为拉伸实体。

接着利用【并集】和【差集】工具即可完成底座实体的创建。

操作步骤：（1）切换当前视图方式为【俯视】，单击【直线】按钮和【圆】按钮，绘制如图9-59所示尺寸的轮廓。

然后单击【修剪】按钮，修剪多余的轮廓线。

图9-59 绘制底座轮廓线（2）单击【面域】按钮，框选如图9-60所示图形创建面域特征。

然后切换视觉样式为【概念】，观察创建的面域效果。

修剪效果 绘制轮廓图9-60 创建面域（3）切换视觉样式为【3D 隐藏】，并切换当前视图方式为【西南等轴测】。

然后单击【拉伸】按钮，选取底座面域特征为拉伸对象，沿Z 轴方向拉伸高度为6，创建拉伸实体，效果如图9-61所示。

图9-61 创建拉伸实体（4）单击【世界，UCS 】按钮，将当前坐标系恢复至世界坐标系。

然后单击【UCS 】按钮，将当前坐标系的原点调整至如图9-62所示位置。

接着单击【X 】按钮，并指定绕X 轴的旋转角度为90°，按下回车键。

图9-62 调整并旋转坐标系（5）单击【矩形】按钮，选取点A 为第一个角点，并输入相对坐标（@10，13）确定另一个角点绘制矩形。

然后利用【矩形】工具，输入FROM 指令，选取点A 为基点，并输入相对坐标(@-3，0)确定点B 为矩形的第一个角点。

接着输入相对坐标（@16，16）确定另一角点绘制矩形，效果如图9-63所示。

调整坐标系 旋转坐标系面域效果框选该图形对象 创建拉伸实体选取拉伸对象图9-63 绘制矩形轮廓（6）利用【面域】工具选取上步绘制的两个矩形轮廓创建为面域特征。

浩辰CAD教程燕秀模具2011之一：iphone4保护壳绘制（一）iphone4可以说是目前最流行的一款手机了，其以时尚性、易用性获得了用户的广泛青睐。

而随着iphone4的流行，iphone4保护壳市场也随之掀起了热潮。

那么，iphone4保护壳的设计有什么需要注意的地方吗？为了更好的演示，本文我们就以浩辰CAD燕秀模具2011为工具，绘制iphone4保护壳的全套模具2D图形。

简单介绍一下我们这次使用的绘图软件，浩辰CAD燕秀模具2011软件是基于浩辰CAD 平台软件上的一款性能卓越的二维模具辅助设计绘图软件，也是中国首款基于国产设计软件平台上的模具专业软件。

该软件集成了模具专用的标准件库，提供了顶针、模胚、斜导柱等所有模具行业的标准件，软件在专业化、人性化、高效率、智能化等方面功能突出，不仅可以大大缩短设计时间，而且还大大提高了设计的正确率。

下面，我们开始绘制图形。

使用三维pro/e软件绘制保护壳的3D产品造型在这里就不过多讲解（如图1），也就是说我们最后模具成型的产品就是这个样子的，产品外观简单大方。

图1首先，打开浩辰CAD燕秀模具2011软件，导入pro/e绘制的iphone4保护壳2D图形（如图2）图2接着我们使用软件自带的【模具标准件库】中的【模胚】标准件，选择相应的模胚厂家和型号，使用【量内孔X】和【量内孔Y】功能进行自动测量选择模胚规格（如图3）点击确认后选择相应插入点插入模胚（如图4）图4本节CAD教程我们就讲到这里，下一节我们会继续介绍使用浩辰CAD燕秀模具2011软件自带的模具标准件图库进行更详细的2D图形绘制，以及绘制完成之后如何导出3D组立图方便在pro/e中进行模具三维图形的创建。

感兴趣的用户可以下载浩辰CAD燕秀模具2011软件进行试用：/cad_1_51_47.html若您对浩辰CAD燕秀模具2011软件有任何问题，可加入浩辰CAD技术QQ群：3382031。

多功能手机支架的制作流程制作流程：多功能手机支架第一步：材料准备2.根据图纸上的材料清单，前往建材市场或者相应的专业店购买需要的材料，如木材、金属支架、螺丝等。

3.准备所需的工具，如锤子、电钻、锯子、尺子、胶水等。

第二步：制作基础结构1.首先，根据设计图纸上的尺寸，使用锯子和尺子将所需长度的木材切割成相应的形状，包括横向和纵向的支架。

2.使用电钻和螺丝将木材拼接为基础结构，确保结实可靠。

3.如果需要增加支撑力，可以在基础结构的重要部位添加横向或斜向的支撑材料。

第三步：制作手机固定装置1.根据设计图纸上的尺寸，将金属支架切割成相应的形状，以适应手机的大小。

2.使用锤子和钳子将金属支架弯曲成合适的角度，以确保手机能够稳固地放置在支架上。

第四步：组装和润色1.将手机固定装置安装到基础结构上，使用螺丝和螺母进行固定。

2.定位并固定手机固定装置的位置，确保手机能够在合适的角度和高度上放置在支架上。

3.修整木材的边缘和表面，使其光滑平整。

4.使用砂纸对基础结构进行打磨，使其表面更加光滑。

第五步：涂装和装饰1.使用底漆喷涂基础结构的表面，确保底漆能够附着在木材上。

2.等待底漆完全干燥后，使用喷漆或刷子将所需颜色的油漆均匀地涂在基础结构上。

3.可根据个人喜好，在基础结构上加入装饰物，如贴纸、丝带或者织物。

第六步：测试和调整1.将手机放置在支架上，测试支架的稳定性和可调节性。

2.如有需要，可以调整金属支架的角度，以确保手机在不同角度和高度上都能够稳固地放置。

第七步：完成和使用1.最后，检查各个部位是否固定稳固，确保支架的稳定和安全性。

2.清除制作过程中的残留材料和工具，并将手机放置在支架上，开始使用多功能手机支架的便利功能。

总结：通过以上的制作流程，我们可以制作出一个多功能手机支架，该支架可以使手机稳固地放置在桌面上，提供不同角度和高度的调节，并可根据个人的需求进行装饰，使手机使用更加方便和舒适。

AUTOCAD 绘制定位支架本例绘制一定位支架零件，效果如图5-40所示。

此定位支架结构较为复杂，由下部底板、中部支撑肋板和上部卡紧部分组成。

其中下部底板上的螺孔和右侧凸台可以很好的对整个支架起到固定作用；中部的“T ”字型肋板的作用是支撑上部的夹紧部分；上部夹紧部分的主要作用是固定被支撑体。

图5-40 定位支架分析该零件图时，可知该零件的主视图具有对称性的特点。

首先可以利用【直线】和【圆】等工具，绘制出图形的一半，再利用【镜像】工具，进行镜像操作即可完成主视图的绘制。

然后根据视图的投影规律，并结合极轴追踪功能，绘制出左视图的中心线，利用相应工具完成左视图的绘制即可。

操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图层特性管理器】对话框。

然后在该对话框中新建所需图层，如图5-41所示。

图5-41 新建图层（2）切换【中心线】图层为当前层，单击【直线】按钮，在绘图区中绘制两条正交的中心线。

然后单击【偏移】按钮，将水平中心线向上偏移110，再将偏移后的中心线向上下两侧分别偏移8和13。

继续利用该工具，将竖直中心线向左偏移25，效果如图5-42所示。

新建图层图5-42 绘制中心线并偏移（3）单击【修剪】按钮，选取相应的水平中心线为修剪边界，对竖直线段进行修剪操作。

继续利用【修剪】工具，选取相应的竖直线段为修剪边界，对水平线段进行修剪操作。

然后将偏移后的相应线段分别转换为【轮廓线】和【虚线】图层，效果如图5-43所示。

图5-43 修剪轮廓线并转换图层（4）利用【偏移】按钮，将竖直中心线向左依次偏移4，20和41，将水平中心线向上分别偏移20和30，向下分别偏移25和30。

然后单击【圆】按钮，选取点A 为圆心，绘制直径分别为Φ15和Φ28的圆，效果如图5-44所示。

图5-44 偏移中心线（5）利用【修剪】工具，选取相应的水平线段为修剪边界，对竖直线段进行修剪操作。

继续利用【修剪】工具，选取相应的竖直线段为修剪边界，对水平线段进行修剪操作。

CAD支架零件图教案第一章：CAD支架零件图基础知识1.1 CAD简介1.2 支架零件图的概念1.3 CAD支架零件图的应用领域1.4 学习目标与内容安排第二章：CAD软件操作基础2.1 CAD软件的启动与界面认识2.2 文件操作与管理2.3 基本绘图与编辑命令2.4 坐标系与视图操作2.5 实践案例：绘制简单的支架零件图第三章：支架零件图的绘制技巧3.1 零件图的规范化表达3.2 常见支架零件的绘制方法3.3 绘制支架零件图的注意事项3.4 实践案例：绘制一个复杂的支架零件图第四章：CAD支架零件图的标注与注释4.1 标注的基本概念与类型4.2 标注的设置与样式4.3 标注的创建与编辑4.4 注释的使用与设置4.5 实践案例：为支架零件图添加标注与注释第五章：CAD支架零件图的打印与输出5.1 打印设置与参数5.2 输出格式与设备5.3 实践案例：打印与输出支架零件图第六章：支架零件图的详细绘制方法6.1 绘制螺纹零件6.2 绘制齿轮零件6.3 绘制轴承零件6.4 绘制弹簧零件6.5 实践案例：综合绘制复杂支架零件图第七章：CAD支架零件图的高级技巧7.1 使用图层管理7.2 运用块与组7.3 参数化设计7.4 动态块的应用7.5 实践案例：运用高级技巧优化支架零件图第八章：CAD支架零件图的检测与分析8.1 测量工具的使用8.2 标注对象的编辑与调整8.3 零件图的检查与修正8.4 结构分析与优化8.5 实践案例：检测与分析支架零件图第九章：CAD支架零件图的实际应用案例9.1 机械设计中的应用9.2 建筑设计与施工图中的应用9.3 电子电路图中的应用9.4 模具设计与制造中的应用9.5 实践案例：完成一个实际项目的支架零件图设计第十章：课程总结与拓展学习10.1 课程回顾与总结10.2 常见问题与解答10.3 拓展学习资源与推荐10.4 实战项目与训练10.5 实践案例：完成一个综合性的支架零件图设计项目第十一章：CAD支架零件图的协同设计与共享11.1 协同设计的基本概念11.2 利用CAD软件进行协同设计11.3 零件图的共享与分发11.4 实践案例：通过协同设计完成支架零件图的修改与优化第十二章：CAD支架零件图的轻量化与应用12.1 轻量化技术概述12.2 CAD软件的轻量化应用12.3 支架零件图的轻量化处理12.4 实践案例：将支架零件图进行轻量化处理以适用于移动端查看第十三章：CAD支架零件图的仿真与分析13.1 仿真分析的基本概念13.2 CAD软件中的仿真分析工具13.3 支架零件图的应力分析13.4 支架零件图的动力学分析13.5 实践案例：对支架零件图进行仿真分析以验证设计合理性第十四章：CAD支架零件图的工程实践应用14.1 工程实践的重要性14.2 CAD支架零件图在工程实践中的应用案例14.3 工程实践中的常见问题与解决方案14.4 实践案例：结合工程实践完成支架零件图的设计与制造第十五章：课程回顾与能力提升15.1 课程学习回顾15.2 能力提升与进阶学习建议15.3 实战项目的实施与评估15.4 持续学习与专业发展15.5 实践案例：制定个人能力提升计划，为未来的CAD支架零件图设计打下坚实基础重点和难点解析本文主要介绍了CAD支架零件图的设计和应用，包括基础知识、软件操作、绘制技巧、标注与注释、打印与输出等方面。

浩辰CAD怎么绘制支架推荐文章怎么将CAD图形导入进WORD 热度： cad2010怎么复制到wps 热度：怎么把PDF文档转换为CAD图纸热度：CAD布局功能有什么用怎么制图热度： CAD怎么把一条线段分为多线段热度：想要完整的表达一个零件的内部结构，就少不了要绘制零件的剖视图，怎样能快速的完成零件的设计表达呢?在浩辰CAD机械软件的辅助工具中提供了剖视图命令(见图一)，可以帮助设计师快速完成零件的剖视图绘制，但是，此工具对于外形和内部结构比较简单地零件用起来会非常快捷，但是对于图二中的零件绘制就没有那么实用了，这时我们该怎么办呢?下面我们就为大家详细介绍这样一个支架零件图的快速绘制。

浩辰CAD绘制支架的方法技巧首先，绘制零件的主视图和俯视图的外形轮廓。

俯视图中的螺纹孔可以直接用浩辰机械——构造工具——单孔命令直接绘制带中心线的螺纹孔，根据命令行提示，就可快速的完成。

接下来，就是绘制主视图的局部剖视图。

打开浩辰机械——构造工具——构造孔工具，在弹出的界面，选择需要的样式(见图三)，依次选择普通直孔、盲孔、螺纹孔、局面剖，输入螺纹孔相应尺寸，选择螺纹孔标准，点击剖面图后，就可根据命令行提示快速的绘制出一个局部剖视图，并且软件会自动绘制好剖面线。

一个零件外形及内部结构就快速的表达出来，我们还要知道它是从哪个部分，以什么方向剖切的，现在我们就来做最后一步——添加剖切线箭头和符号。

打开创建视图，在剖视图界面，我们选择只生成标注，点击确定后，就可根据命令行提示，一步步操作，最后我们就得到了图二这样一份完整的零件图。

以上绘图我们可以看到，在日常的做图中，我们不非要完全使用某个工具绘制图纸，我们浩辰CAD机械软件中提供了非常多的实用命令，只要我们合理的将这些命令结合起来使用，会得到意向不到的结果，并且，更能节省我们的绘图时间。

如何使用CAD进行装配件设计CAD（计算机辅助设计）软件是现代工程设计领域中不可或缺的工具之一。

随着技术的发展，它已经成为了设计方案制作、模型建造和装配件设计中的关键工具。

本文将指导您如何使用CAD软件进行装配件设计。

首先，打开CAD软件并创建新项目。

选择合适的单位制和尺寸，以适应您的设计要求。

在设计开始之前，一定要清楚装配件的结构和功能。

这将有助于您确定设计参数和零件之间的相互作用。

接下来，开始绘制装配件的基本轮廓。

使用CAD中的绘图工具，如直线、圆弧和矩形工具，根据您的设计要求绘制出基础形状。

确保准确性和精度，因为这些高度影响着装配件的性能和适用性。

然后，使用CAD的各种工具和功能来添加细节和特征。

例如，您可以使用偏移工具添加平行线，以形成螺纹或槽。

或者，您可以使用修剪工具来精确地修剪或延伸轮廓。

此外，您还可以使用CAD的三维模型功能来创建立体结构，以便更好地了解装配件的形状和外观。

在进行装配件设计时，确保对零件进行适当的尺寸和公差分配。

根据装配过程中零件之间的相互关系和作用，合理分配尺寸和公差可以保证装配件的准确性和互换性。

使用CAD软件的测量和校验工具，确保零件符合设计规范。

在设计完成后，进行装配模拟。

CAD软件通常有装配特性，可以帮助您模拟零件的组装过程。

在进行装配模拟时，确保零件之间没有任何冲突或干扰。

如果存在问题，您可以通过调整尺寸或改进设计来解决。

最后，在完成装配件设计后，您可以根据需要生成工程图纸。

使用CAD软件的绘图功能，将设计转化为工程图，包括视图、剖面和详细尺寸等。

确保工程图符合设计标准和规范，以便在实际制造过程中能够顺利应用。

总结起来，使用CAD进行装配件设计可以提高设计的准确性、可靠性和效率。

通过熟练掌握CAD软件的各种工具和功能，您可以轻松地创建复杂的装配件模型，并进行装配模拟和工程图的生成。

不断学习和实践，您将成为一名优秀的CAD设计师，能够应对各种设计挑战。
