施工现场临时用电配电箱一级二级三级定义及管理规范

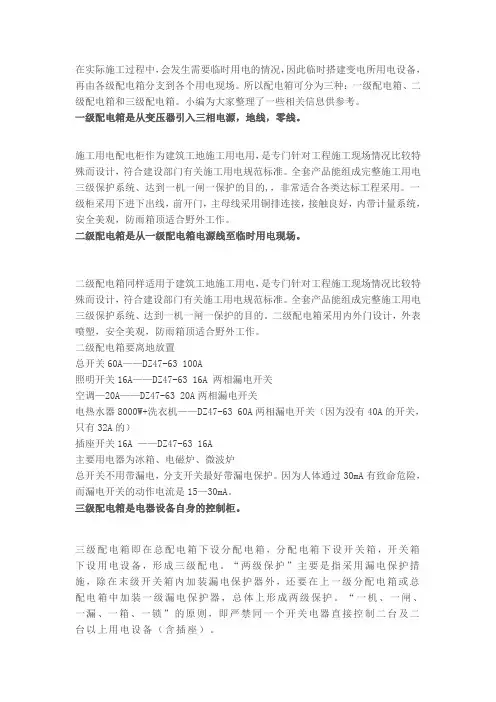

配电箱一级二级三级定义及管理规范施工现场临时用电：因此临时搭建变电在实际施工过程中，会发生需要临时用电的情况，所以配电箱可分所用电设备，再由各级配电箱分支到各个用电现场。

为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；、电气灭火器的选择；13．施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

．二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关两相漏电开关DZ47-63 20A——20A—1.5P空调．电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

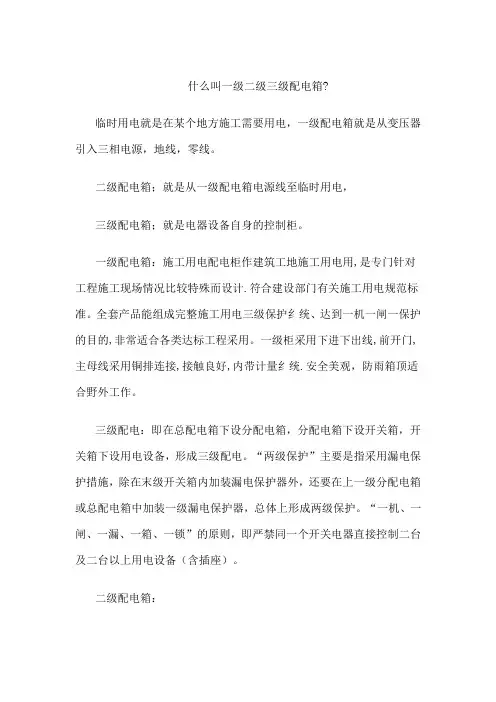

三级配电箱是电器设备自身的控制柜。

三级配电箱即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器护外，还要在上一级分配电箱或总配电箱中加装一级漏电保器，总体上形成两级保护。

“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

台台以上或设备总容量50K以上者）现场勘察；）确定电源进线和变电所总配电箱配电箱未级电箱装设位置及线路方向）绘制电器平面图、立面图和接线系统图；）制订安全用电技术措施的电器防火措施）关于）关于技术交底资料；）关）关于电工维修记录等2.50凡使用或操作电动机械的专业人员，必须进行安全用电的技术教育，了解电气常识，懂得电气性能，正确掌握操作方法。

必须安排身体健康、精神正常、责任心强的人员从事用电机械设备的操作使用。

操作机械设备必须有操作证。

值班电工必须持证上岗，并做好值班记录。

从事电气作业的电工人员，身体素质应正常，责任心要强，并经考核合格、持证上岗。

上岗时必须正确使用劳保用品，对操作工具要定期检查，按规定操作，不可带电作业。

三、临时用电的规范要求1、临时用电工程应采用中性点直接接地的380/220V三相四线制低压电力系统和三相五线制接零保护系统。

2、施工现场配电线路（1）必须采用绝缘导线；（2）导线截面应满足计算负荷要求和末端电压偏移 5%的要求；（3）电缆配线应采用有专用保护线的电缆；（4）架空线路的导线截面一般场所不得小于100m㎡（钢线）或16 m ㎡（铝线），跨越公路、河道和在电力线路挡距内不得小于㎡铝线；25 m㎡（钢线）或16 m（5）配电线路至配电装置的电源进线必须做固定连接，严禁做活动连接；（6）配电线路的绝缘电阴值不得小于1000ΩW；（7）配电线路不得承受人为附加的非自然力。

3、施工现场采用配电线路架空敷设（1）采用专用电线杆，电线杆应坚固和绝缘良好；（2）线杆挡距不小于35m，挡距内无接头；（3）线间距不小于0.3m；（4）架空高度不小于距地面4m，距机动车道6m；距暂设工程顶端2.5m；距广播通讯线路1m；距0.4KV交叉电力线路1.2m；距10LV交叉电力线路2.5m；（5）相序排列,用单横担架设时为L1、N、L2、L3、PE；当双横担架设时，上层横为L1、L2、L3下层横担为L1、N、PE。

4、施工现场用电缆敷设（1）电缆敷设采用直埋地或架空，严禁沿地面明设；（2）埋地敷设深度不小于0.6m，并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损伤场所时，须另加保护套瓷；（3）架空敷设时应采用沿墙或电杆绝缘固定，电缆的最大弧垂处距地不得小于2.5m；（4）电缆接头盒应设置于地面以上，并能防水、防尘、防腐和防机械损伤；（5）在建工程内的临时电缆的敷设高度不得小于1.8m。

、施工现场用电设备的负荷线5．（1）应采用橡皮护套，铜芯软电缆；（2）电缆的防护性能应与使用环境相适应；（3）电缆芯线中有用作保护接零的黄/绿双色绝缘线；（4）敷设应不受介质腐蚀和机械损伤；（5）电缆无中间接头和扭结。

6、三相互线接零保护线要求（1）保护线（PE线）的统一标志为黄/绿双色绝缘导线；（2）PE线应自专用变压器，发电机中性点处或配电室总配电箱电源进处的零线（N线）上引出；（3）PE线的截面应不小于所对应的工作零线截面，并满足机械强度要求，与电气设备相接的PE线应为截面不小于2.5㎡的多股绝缘铜线。

7、外露导电部分的保护接零要求（1）应做保护接零的机械设备；①电机、变压器、电焊机的金属外壳；②配电屏控制屏的金属框架；③配电箱、开关箱的金属箱体；④电动机械和手持电动工具的金属外壳；⑤电动设备传动装置的固定金属部件；⑥电力线路的金属保护壳和敷线钢索；⑦起重机轨道；⑧电力线杆上电气装置的金属外壳和金属支架；⑨靠近带电部分的金属围栏和金属门等；（2）可不做保护接零的情况：①安装在配电屏、控制屏金属框架以及配电箱开关箱的金属箱体上，并能保证金属性连接的电器、．仪表的金属外壳；②安装在发电机同一固定支架上的用电设备的金属外；（3）施工现场保护接零的连接规定：①保护接零线必须与PE线相连接，并与工作零线（N线）相隔离；②自备发电机组电源与外电线路电源联锁，并与之相五线制接零保护系统联锁，严禁并列运行。

8、配电屏（盘、箱）和开关箱的设置与使用（1）动配电和照明配电盘（箱）宜分开设置，如合置于一屏（盘、箱）中时，应分路设置；（2）配电箱、开关箱的箱体应用铁质或优质绝缘材料制作，并能防水、防尘；（3）配电屏（盘、箱）和开关箱应装设电源隔离开关（含分路隔离开关）、短路保护器、过载保护电器，其额定值和动作整定值应与其负荷相适应；（4）开关箱实行“一机一闸制”，不得设置分路开关；（5）配电屏（盘、箱）和开关箱中必须设置漏电保护器，其选择应符合国家GB6829的要求。

（6）配电屏（盘）和总配电箱中漏电保护器的额定漏电动作电流应大于30MA，额定漏电动作时间应大于0.1S，但其乘积应小于，并应装设电压表，电流表和电度表。

S?20MA．（7）开关箱中的漏电保护器，对一般场所，额定动作电流不大于30MA，动作时间小于0.1S；对潮湿和有腐蚀介质场所,额定动作电流不大于15MA，时间小于0.1S；（8）屏（盘）、箱应作名称、用途、分路标记，箱门配锁，停止作业时断电上锁，箱内不得直接按其他用电设备，不得放置杂物，更换熔体时，不得使用代用品；（9）维修人员必须是专业电工并必须使用绝缘电工器材，维修时，维修点的前一级电源开关必须分闸断电，并悬挂醒目的停电标牌；（10）配电屏（盘、箱）开关箱周围应有宽度不小于1M的通道，并不得堆放杂物，不得有灌木杂草，液体浸溅，物体打击，强烈振动和热源烘烤，严禁存放易燃、易爆物和腐蚀介质；（11）屏（盘）箱必须安装牢固，移动式配电（开关）箱必须装设在坚固稳定的支架上，严禁置于地面。

9、配电室和控制室的基本要求及规定（1）应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动的地方；（2）应自然通风，并有防雨雪、防动物进入措施；（3）配电室的建筑物的耐火等级不应低于3级，室内应配置消防用品；（4）配电室内必须保持规定的操作，维修通道光度，保持清洁，严禁设置杂物，门应外开，并配锁。

10、施工现场照明供电要求；220V）一般场所的照明电压为1（．（2）地下室、高温、有导电粉尘和狭窄的场所，照明电压应不大于36V；（3）潮湿和易触及照明线路的场所，照明电压不大于24V；（4）特别潮湿、导电良好的地面、金属容器内，照明电压不大于12V；和灯电压不大于36V；（5）照明变压器应为双绕组型，严禁使用自耦变压器；（6）正常环境下照明器选用开启型，潮湿环境下选用密闭防水型，易燃、易爆选用防爆型。

11、施工现场防雷接地要求（1）配电室和总配电箱进、出线处应设阀型避雷器或将其架空，进、出线处绝缘子铁脚作防雷接地；（2）防雷接地的电阻值不大于3Ω；（3）当施工现场与外电线路去同一供电系统时，电气设备应根据当地规定作保护接零或接地，不得一部分设备采用保护接零，而另一部分设备采用保护接地；（4）施工现场的电力系统严禁利用大地作相线或零线；（5）作防雷接地的电气设备，必须同时作重复接地；（6）保护零线的每一重复接地电阻值应不大于10Ω，塔吊的重复接地电阻值不应大于4Ω。

12、用电设备（1）用电设备5台以上或用电设备在50KW以上时，应编制临时用电施工组织设计；（2）5台和50KW以下时，应编制安全用电技术措施和用电防火措施。

13、施工现场用电设备的要求（1）符合用电设备不带电的外露导线部分保护接零规定；（2）保护外壳完备；（3）绝缘电组值不小于，异涉电动机的定子冷态2MΩ，定子热态0.5MΩ，转子冷态0.8 MΩ，转子热态0.15 MΩ;手持电动工具，Ⅰ类2 M Ω，Ⅱ类7 MΩ，Ⅲ类10 MΩ；（4）设备周围不得堆放易燃、易爆物。

四、临时用电安全须知1、在建工程的外侧边缘与1KV以下外电架空线路的边线之间的最小安全距离应大于多少米?答：4米。

2、变配电室要求做到“五防一通”指的是什么?答：五防：即防火、防水、防雷、防雪、防小动物。

一通：即保持通风良好。

3、使用的电气设备按有关安全规程，其外壳应有什么防护措施?答：防护性接地或接零。

4、对电击所致的心博骤停病人实施胸外心脏挤压法，应该每分钟挤压多少次?答：60-80次。

?、在操作闸刀开头和磁力开关时，为什么必须将盖盖好5．答：防止万一短路时发生电弧或熔丝熔断飞溅伤人。

6、电工在停电维修时，必须在闸刀处挂上什么警示牌?答：“正在检修，不得合闸”。

7、施工现场专用的中性点直接接地的电力线路中，必须采用哪种保护系统?答：TN-S接零保护系统。
