施工现场三级配电箱用电安全技术规范

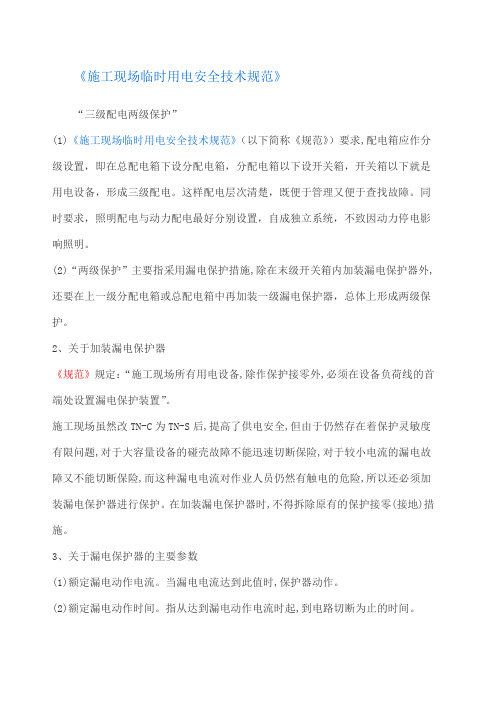

《施工现场临时用电安全技术规范》“三级配电两级保护”(1)《施工现场临时用电安全技术规范》（以下简称《规范》）要求,配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备，形成三级配电。

这样配电层次清楚，既便于管理又便于查找故障。

同时要求，照明配电与动力配电最好分别设置，自成独立系统，不致因动力停电影响照明。

(2)“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。

2、关于加装漏电保护器《规范》规定：“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。

施工现场虽然改TN-C为TN-S后,提高了供电安全,但由于仍然存在着保护灵敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的漏电故障又不能切断保险,而这种漏电电流对作业人员仍然有触电的危险,所以还必须加装漏电保护器进行保护。

在加装漏电保护器时,不得拆除原有的保护接零(接地)措施。

3、关于漏电保护器的主要参数(1)额定漏电动作电流。

当漏电电流达到此值时,保护器动作。

(2)额定漏电动作时间。

指从达到漏电动作电流时起,到电路切断为止的时间。

(3)额定漏电不动作电流。

漏电电流在此值和此值以下时,保护器不应动作,其值为漏电动作电流的1/2。

(4)额定电压及额定电流。

与被保护线路和负载相适应。

4.参数的选择与匹配(1)两级漏电保护器应匹配:《规范》规定:“总、配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合,使之具有分级分段保护功能”。

“两级保护”是指将电网的干线与分支线路作为第一级,线路末端作为第二级。

第一级漏电保护区域较大,停电后影响也大,漏电保护器灵敏度不要求太高,其漏电动作电流和动作时间应大于后面的第二级保护,这一级保护主要提供间接保护和防止漏电火灾,如果选用参数过小就会导致误动作影响正常生产。

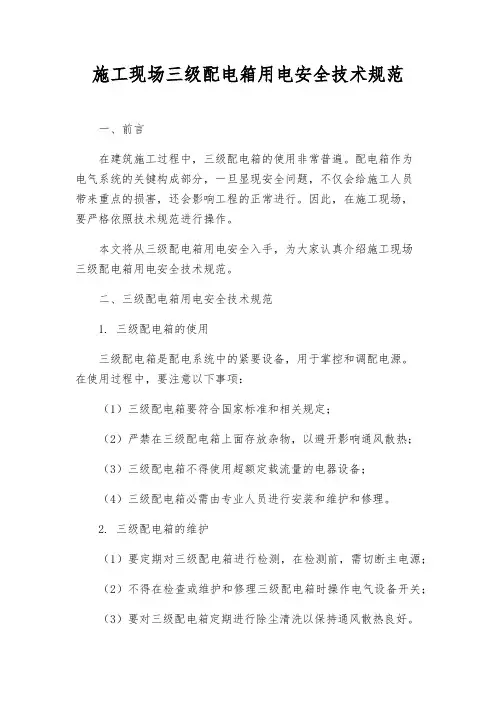

施工现场三级配电箱用电安全技术规范一、背景在施工现场，电力是必不可少的一种能源，三级配电箱是用于分配和控制电力的重要设备，在施工现场的用处尤为重要。

但是，三级配电箱涉及到用电安全问题，如果在使用时不按照规范进行操作，就会对人身安全和设备的正常运行造成很大的危害。

为了确保施工现场用电的安全性，避免事故的发生，特制定本规范。

二、用电空间的布置在安装三级配电箱时，应根据施工现场的实际情况选择布置位置，遵循以下规定：1.三级配电箱应放置在配电室内，应具备通风良好、防潮防爆等特点。

2.三级配电箱的周围区域，应保持一个足够的空间，以便于日后的维护和检修。

3.三级配电箱应根据实际使用情况进行布线，符合规范并避免短路等问题。

三、电源接入及分配1.为保证用电的稳定和可靠性，在接入电源时，应根据需求选用适当的电源接入方式，如交流供电或直流供电。

2.三级配电箱的内部应设置过载保护器和短路保护器，以便于对电路进行保护并对电路进行控制。

3.通过分配工作，将电力划分到不同的线路中，不仅可以避免电力浪费，更重要的是可以保证电力的供应质量。

四、接地保护三级配电箱的接地保护是施工现场用电的重要组成部分。

在接地保护方面，应遵循以下规定：1.三级配电箱要求地线的截面积应符合规范规定，应接入冷水管或建筑物的母线中。

2.为减少电流对人体造成的危害，三级配电箱的接地电阻应符合规范，一般应不小于4Ω。

3.为避免雷击，三级配电箱的接地必须与主体建筑物保持良好的接口状态。

五、用电人员的安全意识培养在施工现场，用电安全需要用电人员的理解和配合。

以下是向用电人员普及并培养安全意识的注意事项：1.在使用三级配电箱前，应详细阅读说明书，了解其工作原理及相关保护措施。

2.人员在接触设备时，应穿戴好防护器具，如胶鞋、胶手套、呼吸器等。

3.遵守现场消防相关规定，如禁止吸烟、禁止明火等。

以上是施工现场三级配电箱用电安全技术规范，用电人员应遵守相关规定，以确保用电的安全与稳定性。

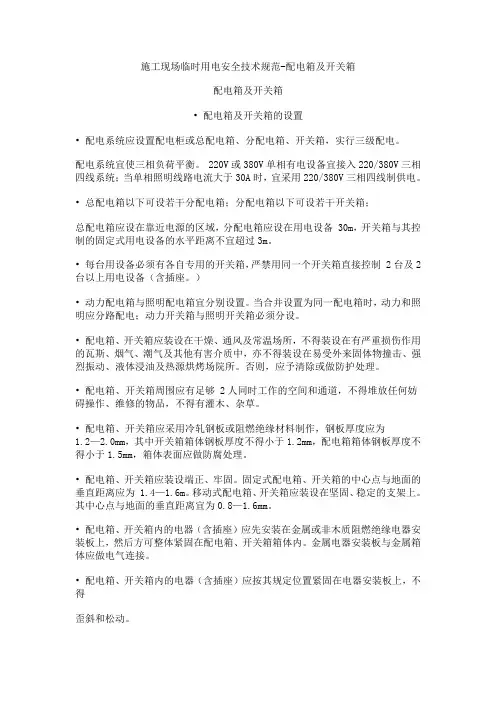

施工现场临时用电安全技术规范-配电箱及开关箱配电箱及开关箱• 配电箱及开关箱的设置• 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相有电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。

• 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

• 每台用设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制 2台及2台以上用电设备（含插座。

）• 动力配电箱与照明配电箱宜分别设置。

当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。

• 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸油及热源烘烤场院所。

否则，应予清除或做防护处理。

• 配电箱、开关箱周围应有足够 2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

• 配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2—2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

• 配电箱、开关箱应装设端正、牢固。

固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4—1.6m。

移动式配电箱、开关箱应装设在坚固、稳定的支架上。

其中心点与地面的垂直距离宜为0.8—1.6mm。

• 配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。

金属电器安装板与金属箱体应做电气连接。

• 配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。

施工现场三级配电箱用电安全管理规范
一、安全管理制度
1.1 施工现场必须根据国家安全生产法律法规及建设单位、监理部门的要求，制定并严格执行一整套用电安全管理制度和安全操作规程。

1.2 施工现场的三级配电箱必须设置在通风、防潮、防尘的配电室内。

1.3 施工现场应在配电室外设置专用开关控制电源，实现漏电保护和过载保护。

1.4 施工现场应有定期检查保养的制度。

对于老旧、磨损的电缆、电气设备必须及时更换或维修。

二、选用电器设备
2.1 施工现场选用的电器设备必须有 CCC 认证或 CQC 认证，并发放合格证书供现场查验。

2.2 施工现场选用的电器设备必须与工作环境相适应，其额定电压及额定电流必须符合施工现场的实际需要。

三、安全用电
3.1 施工现场三级配电箱内的接线必须符合国家规定和电气安全标准，合理布置、整齐有序。

3.2 施工现场的接地线材质须为裸铜线或有机绝缘绳，接地电阻应达到国家规定的标准。

3.3 施工现场要定期检查用电线路接头和插头，发现异常即时处理。

3.4 施工现场应加强用电安全知识的宣传和普及，提高工人自我保护能力。

以上是施工现场三级配电箱用电安全管理规范，希望能够得到大家的关注和遵守，确保施工现场人员和设备的安全。

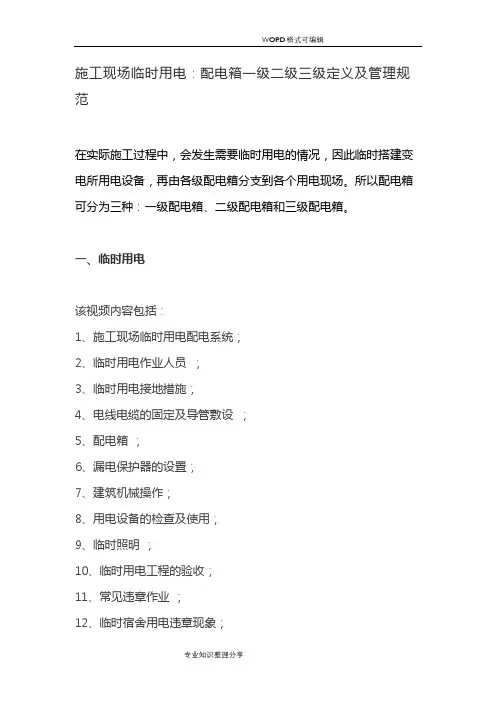

施工现场临时用电：一级、二级、三级配电箱的定义及管理规范在实际施工过程中，会出现需要临时用电的情况，所以临时搭建变电站用电设备，然后将各级配电箱分支到各个用电现场。

因此，配电箱可分为一级配电箱、二级配电箱和三级配电箱三种。

1.临时用电该视频包括：1、施工现场的临时配电系统；2、临时电工；3、用电临时接地措施；4、电线电缆的固定和导管的铺设；5、配电箱；6、漏电保护器的设置；7、工程机械操作；8、电气设备的检查和使用；9、临时照明；10、临时用电工程的验收；11、常见的违规操作；12、临时宿舍违规用电的；13、电动灭火器的选用；14、触电急救；15、临时用电数据的归档管理。

一级配电箱是从变压器引入三相电源、地线和零线。

施工配电柜用于施工现场的施工。

专为施工现场的特殊情况而设计，符合建设部门的相关施工用电规范和标准。

一套完整的产品可以形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的，非常适合各种符合标准的工程。

一级机柜采用下进下出电缆，前门打开。

主母线采用铜排连接，接触良好。

内部设有计量系统，安全美观。

防雨箱顶部适合野外作业。

二级配电箱是从一级配电箱的电力线到临时用电场所。

二次配电箱也适用于工地施工用电。

专为项目施工现场的特殊情况设计，符合建设部门相关施工用电规范标准。

一套完整的产品可形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的。

二次配电箱采用内外门设计，外观喷塑，安全美观。

防雨箱顶部适合野外作业。

二次配电箱应放置在离地1.5M处总开关 60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A—DZ47-63 20A 两相漏电开关电热水器8000W+洗衣机-DZ47-63 60A两相漏电开关（因为没有40A开关，只有32A）插座开关 16A - DZ47-63 16A主要电器有冰箱、电磁炉、微波炉主开关不需装漏电保护，支路开关最好装漏电保护。

施工现场临时用电：配电箱一级二级三级定义及管理规范施工现场临时用电是指为了满足施工工地上的用电需求而暂时建立的电力设施和电力系统，一般称之为临时用电。

在施工现场临时用电的安装和管理中，配电箱是一个至关重要的组成部分，其一级、二级、三级的定义与管理规范也是必不可少的一部分。

本文将详细介绍施工现场临时用电配电箱一级、二级、三级的定义与管理规范。

一、配电箱一级、二级、三级的定义1.配电箱一级配电箱一级又称总配电箱，是临时用电系统中的控制中心。

其主要功能是对所有的用电设备进行集中控制和管理，同时能够实现对用电线路的安全保护和维护。

在配电箱一级中，大多数设备是接在MCCB、RCD等保护元件上的交流电源，包括电力电缆、插头插座等。

配电箱一级需要具备较高的安全保护功能，例如过载保护、漏电保护等。

2.配电箱二级配电箱二级又称配电箱分支，是指将总配电箱的用电线路分开连接到各个小区域的一个集中控制中心。

其主要功能是实现对于每个小区域的用电线路的独立控制，同时能够对线路进行保护和维护。

配电箱二级中，也需要具备过载保护、漏电保护等安全保护功能。

3.配电箱三级配电箱三级又称分支箱，是指将配电箱二级的用电线路再次分开连接到各个终端用电设备的一个集中控制中心。

其主要功能是实现终端用电设备的分时分段控制，同时能够对线路进行保护和维护。

二、配电箱的管理规范1.配电箱的摆放位置需符合规定临时用电设施的摆放位置必须符合电力行业的相关规定，例如临时用电设施不能设在密集的住宅区域，不能占用消防通道等。

2.配电箱的保护要求为了保障用电的安全，临时用电设施中的配电箱应由专业电工安装，配备过载保护、漏电保护等安全保护措施，同时还要采用防火材料制造。

3.积极进行巡检和维护施工现场临时用电设施中的配电箱需要定期巡视和维护，以保证正常的运行和使用。

4.备用电源设置为了避免突然停电给施工造成影响，临时用电设施中配电箱应配置备用电源，以保证正常运行。

5.合理使用电器及电缆电工必须按照电器设备的规格和要求进行设置和操作，同时在使用过程中还需注意保养和维护，以免出现故障。

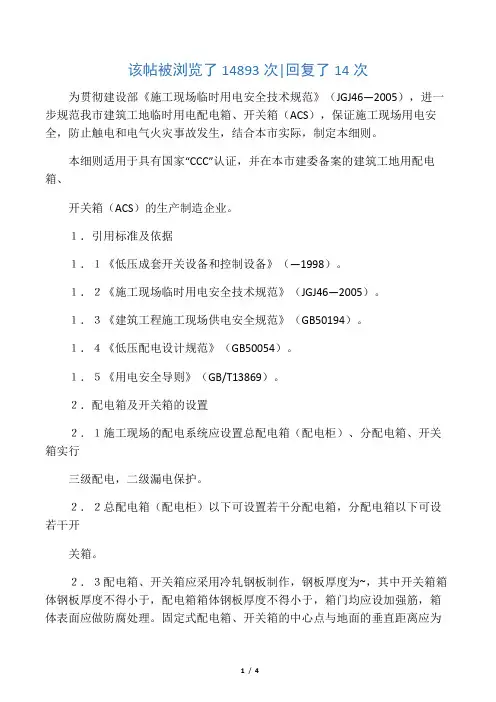

该帖被浏览了14893次|回复了14次为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范我市建筑工地临时用电配电箱、开关箱（ACS），保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。

本细则适用于具有国家“CCC”认证，并在本市建委备案的建筑工地用配电箱、开关箱（ACS）的生产制造企业。

１．引用标准及依据１．１《低压成套开关设备和控制设备》（—1998）。

１．２《施工现场临时用电安全技术规范》（JGJ46—2005）。

１．３《建筑工程施工现场供电安全规范》（GB50194）。

１．４《低压配电设计规范》（GB50054）。

１．５《用电安全导则》（GB/T13869）。

２．配电箱及开关箱的设置２．１施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。

２．２总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。

２．３配电箱、开关箱应采用冷轧钢板制作，钢板厚度为~，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱门均应设加强筋，箱体表面应做防腐处理。

固定式配电箱、开关箱的中心点与地面的垂直距离应为~。

移动式配电箱、开关箱应装设在坚固、稳定的支架上。

其中心点与地面的垂直距离宜为~。

２．４配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。

总配电箱（配电柜）也可采用电气梁安装方式。

金属电器安装板与金属箱体应做电气连接。

２．５配电箱、开关箱内的连接，必须采用铜芯绝缘导线。

导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。

导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。

２．６配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。

三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

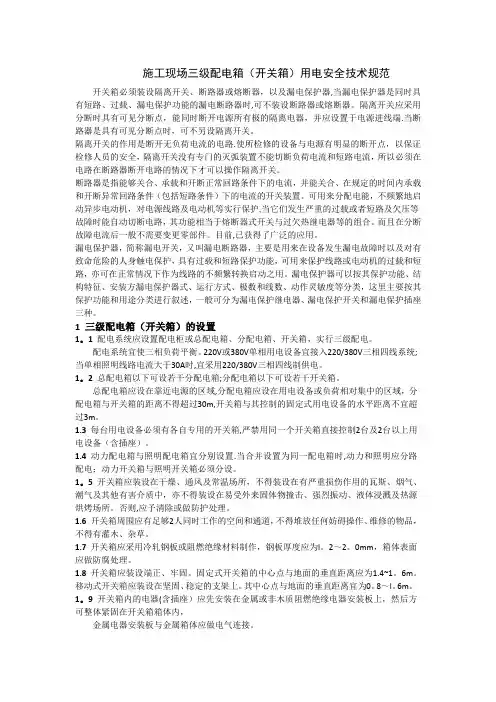

施工现场三级配电箱（开关箱）用电安全技术规范开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器,当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时,可不装设断路器或熔断器。

隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端.当断路器是具有可见分断点时，可不另设隔离开关。

隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前,已获得了广泛的应用。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器可以按其保护功能、结构特征、安装方漏电保护器式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

1 三级配电箱（开关箱）的设置1。

1配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相用电设备宜接入220/380V三相四线系统;当单相照明线路电流大于30A时,宜采用220/380V三相四线制供电。

1。

2 总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。
