****动载焊接结构的设计1、 焊接结构疲劳强度设计的一般原则设计过程可分为以下三个步骤：⑴ 考虑实用性，进行功能设计 根据结构未来的工作情况，合理地提出结构的承载能力、强度、刚度、耐蚀度、使用寿命等比较具体的要求。
考虑安全性，这些要求不能太低；考虑经济性，这些要求也不能过高。
⑵ 进行方案设计 根据上述要求，选择确定结构材料、结构构造形式、传动形式、自动化程度、控制方式、生产制造工艺等综合设计方案，它们互相联系，又互相制约；⑶ 进行具体的施工图设计 绘图前，进行必要的计算，以便确定结构的重要尺寸。
我们要讲的是如何合理选择动载焊接结构、焊接接头的结构形式和怎样进行必要的计算。
设计动载焊接结构必须特别强调两点：① “动载”，对应力集中非常敏感；②焊接接头属于刚性连接形式，对应力集中也比较敏感。
而且“焊接结构”难免有焊接残余应力、变形、焊接缺陷等，存在应力集中现象。
因此，设计动载焊接结构时，必须注意以下几点：⑴ 承受拉伸、弯曲、扭转的构件，截面面积变化时，尽量保持平顺、圆滑的过渡，尽量防止或减小构件截面刚度突然变化，避免造成较大的附加应力和应力集中。
⑵ 对接、角接、丁字、十字接头等，均应优先采用对接焊缝，少用角焊缝； ⑶ 单面搭接接头角焊缝的焊根、焊趾处，既有偏心弯矩的作用，又有严重的应力集中，承受疲劳载荷的能力很低，必须尽量避免采用这种接头形式；⑷ 承受疲劳载荷的角焊缝（未焊透的对焊缝，也看作角焊缝），危险点在应力集中比较严重的焊缝根部或焊趾处。
应采用如下措施：① 开坡口，加大熔深，减小焊缝根部的应力集中；② 将焊趾处加工成圆滑过渡的形状，减小焊趾的应力集中；⑸ 处于拉应力场中的焊趾、焊缝端部或其它严重的应力集中处（如裂纹），应设置缓和槽、孔，以便降低应力集中的影响。
总之，应采取一切措施，排除或减小应力集中的影响。
2、疲劳强度的许用应力设计法我国钢结构标准，原设计规范基本金属及连接的疲劳计算中，采用疲劳许用应力。

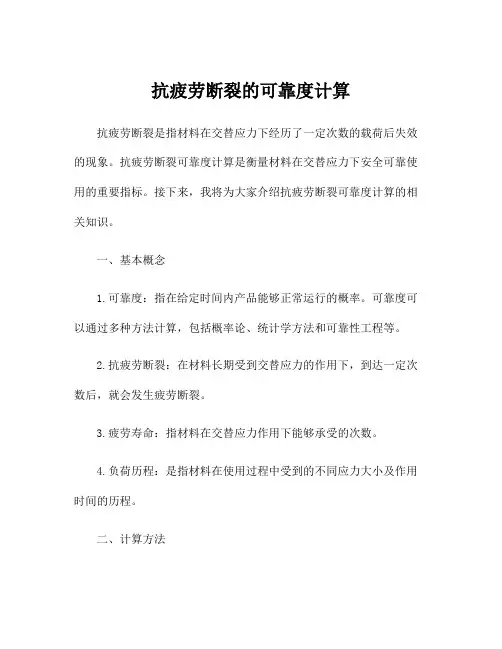

抗疲劳断裂的可靠度计算抗疲劳断裂是指材料在交替应力下经历了一定次数的载荷后失效的现象。
抗疲劳断裂可靠度计算是衡量材料在交替应力下安全可靠使用的重要指标。
接下来，我将为大家介绍抗疲劳断裂可靠度计算的相关知识。
一、基本概念1.可靠度：指在给定时间内产品能够正常运行的概率。
可靠度可以通过多种方法计算，包括概率论、统计学方法和可靠性工程等。
2.抗疲劳断裂：在材料长期受到交替应力的作用下，到达一定次数后，就会发生疲劳断裂。
3.疲劳寿命：指材料在交替应力作用下能够承受的次数。
4.负荷历程：是指材料在使用过程中受到的不同应力大小及作用时间的历程。
二、计算方法1.应力幅值：材料在疲劳寿命范围内所承受的最大和最小应力之差。
2.Wöhler曲线法：通过实验来确定不同材料在不同应力范围下的疲劳寿命。
这种方法实验成本较高，但是效果比较准确。
3.剩余寿命法：通过时间序列来推算材料的寿命以及现有的寿命。
在材料寿命逼近结束时，将剩余寿命看作为故障发生之前的时间。
4.疲劳极限分布法：通过疲劳试验得到材料在不同应力下的寿命，然后根据寿命分布的概率分布特征，计算出材料在不同应力幅值下的失效率。
三、可靠度分析抗疲劳断裂可靠度分析是在考虑了各种因素的情况下，确定材料能够满足使用要求的概率。
这里所考虑的因素包括材料在使用过程中的应力情况、设计要求、使用环境以及假定的失效模式等。
而确定可靠度的方法主要包括试验法、统计法、均衡方程法等。
其中试验法是比较直观和可靠的方法，但是成本较高；统计法是通过统计学方法来计算可靠度，其成本较低，但是精度有限；而均衡方程法则是通过建立失效模型，来建立各种因素对可靠度的影响模型，然后计算可靠度。
综上所述，抗疲劳断裂可靠度计算是非常重要的一项工作，它可以帮助我们评估材料在设计和使用过程中的安全性，从而减少由于材料失效而导致的损失，并提高生产过程的可靠性。
材料力学之材料疲劳分析算法：断裂力学模型：实验方法与材料疲劳性能测试1 材料疲劳分析基础1.1 疲劳分析的基本概念疲劳分析是材料力学的一个重要分支，主要研究材料在循环载荷作用下逐渐产生损伤并最终导致断裂的过程。
材料在承受重复或周期性的应力时，即使应力远低于材料的静态强度极限，也可能发生疲劳破坏。
这一现象在工程设计中极为关键，因为许多结构件如桥梁、飞机部件、机械零件等，都可能在使用过程中遭受循环载荷。
1.1.1 原理与内容疲劳分析的基本概念包括：-应力幅：循环应力中最大应力与最小应力之差的一半。
-平均应力：循环应力中最大应力与最小应力的平均值。
-应力比：最小应力与最大应力的比值。
-循环次数：材料承受循环载荷的次数，直到发生疲劳破坏。
-疲劳强度：材料在特定循环次数下不发生疲劳破坏的最大应力。
1.2 疲劳损伤累积理论疲劳损伤累积理论是评估材料在不同载荷循环下累积损伤程度的理论。
其中，最著名的理论是Miner线性损伤累积理论，该理论认为材料的疲劳损伤是线性累积的，即每一次载荷循环对材料的总损伤贡献是相同的。
1.2.1 原理与内容Miner线性损伤累积理论的公式为：D=∑N i N fni=1其中：-D是总损伤度。
-N i是在应力水平i下的循环次数。
-N f是在应力水平i下材料的疲劳寿命。
1.2.2 示例代码假设我们有以下数据：-材料在应力水平100MPa下的疲劳寿命为10000次。
-材料在应力水平200MPa下的疲劳寿命为5000次。
-材料在应力水平300MPa下的疲劳寿命为2000次。
在实际应用中，材料可能在这些应力水平下分别承受了5000次、2000次和1000次循环。
1.3 S-N曲线与疲劳极限S-N曲线是描述材料疲劳性能的重要工具，它表示材料的应力水平与所能承受的循环次数之间的关系。
疲劳极限是指在无限次循环下材料能够承受而不发生疲劳破坏的最大应力。
1.3.1 原理与内容S-N曲线通常通过实验数据绘制，实验中材料样品在不同应力水平下进行循环加载，直到发生疲劳破坏，记录下每个应力水平下的循环次数。

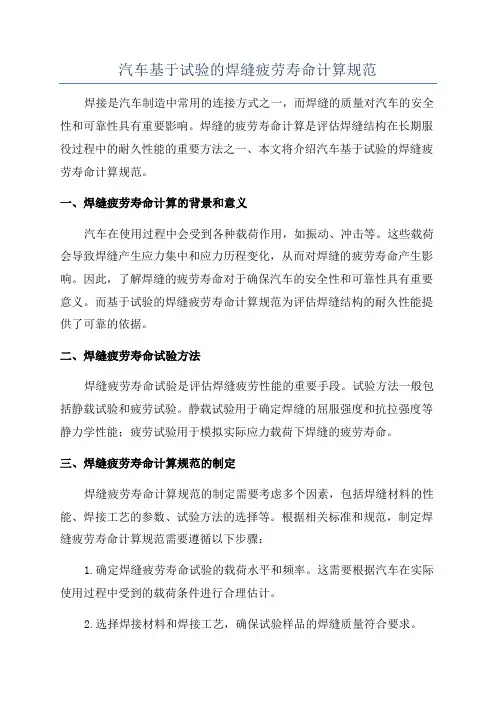

汽车基于试验的焊缝疲劳寿命计算规范焊接是汽车制造中常用的连接方式之一，而焊缝的质量对汽车的安全性和可靠性具有重要影响。
焊缝的疲劳寿命计算是评估焊缝结构在长期服役过程中的耐久性能的重要方法之一、本文将介绍汽车基于试验的焊缝疲劳寿命计算规范。
一、焊缝疲劳寿命计算的背景和意义汽车在使用过程中会受到各种载荷作用，如振动、冲击等。
这些载荷会导致焊缝产生应力集中和应力历程变化，从而对焊缝的疲劳寿命产生影响。
因此，了解焊缝的疲劳寿命对于确保汽车的安全性和可靠性具有重要意义。
而基于试验的焊缝疲劳寿命计算规范为评估焊缝结构的耐久性能提供了可靠的依据。
二、焊缝疲劳寿命试验方法焊缝疲劳寿命试验是评估焊缝疲劳性能的重要手段。
试验方法一般包括静载试验和疲劳试验。
静载试验用于确定焊缝的屈服强度和抗拉强度等静力学性能；疲劳试验用于模拟实际应力载荷下焊缝的疲劳寿命。
三、焊缝疲劳寿命计算规范的制定焊缝疲劳寿命计算规范的制定需要考虑多个因素，包括焊缝材料的性能、焊接工艺的参数、试验方法的选择等。
根据相关标准和规范，制定焊缝疲劳寿命计算规范需要遵循以下步骤：1.确定焊缝疲劳寿命试验的载荷水平和频率。
这需要根据汽车在实际使用过程中受到的载荷条件进行合理估计。
2.选择焊接材料和焊接工艺，确保试验样品的焊缝质量符合要求。
3.进行疲劳试验，获得焊缝的疲劳寿命数据。
4.对试验数据进行统计分析，得到疲劳寿命的统计参数，如平均寿命、标准差等。
5.根据试验数据和相关的疲劳寿命计算方法，计算焊缝的疲劳寿命。
6.根据实际情况，对计算结果进行修正，得到最终的焊缝疲劳寿命。
四、焊缝疲劳寿命计算规范的应用焊缝疲劳寿命计算规范的应用可以帮助汽车制造商评估焊缝结构的耐久性能，从而选择合适的焊接材料和焊接工艺，提高焊缝的质量和可靠性。
同时，焊缝疲劳寿命计算规范也可以为汽车维修和改装提供指导，确保维修和改装后的焊缝结构满足要求。
综上所述，汽车基于试验的焊缝疲劳寿命计算规范是评估焊缝结构的耐久性能的重要方法，通过对焊缝进行疲劳寿命试验和计算，可以为汽车制造提供可靠的焊缝质量控制依据，提高汽车的安全性和可靠性。
焊缝疲劳强度应力焊缝疲劳强度是指焊接结构在交变载荷下，经过多次循环荷载后产生裂纹、破坏的能力。
焊缝疲劳强度是焊接结构设计中的一个关键参数，因为在实际应用中，许多结构都会受到循环荷载的作用。
本文将深入探讨焊缝疲劳强度的概念、影响因素、评估方法以及改进措施等方面。
一、焊缝疲劳强度概述焊缝疲劳强度是指焊接结构在受到交变载荷作用时，经过多次荷载循环后产生裂纹、破坏的能力。
焊缝处于动态加载状态，交变应力会导致焊缝区域的局部应力集中，从而引发疲劳破坏。
焊缝疲劳强度的高低直接影响着结构的安全性和使用寿命。
二、焊缝疲劳强度的影响因素焊接质量：焊接质量是决定焊缝疲劳强度的关键因素之一。
焊接缺陷，如气孔、夹渣、裂纹等，会导致焊缝局部强度下降，增加疲劳敏感性。
焊接材料：焊接材料的强度和韧性对焊缝疲劳强度有显著影响。
选择合适的焊接材料，满足设计要求，能够提高焊缝的疲劳寿命。
应力水平：高应力水平会加速焊缝疲劳破坏的发生。
在高应力水平下，焊缝疲劳强度降低，导致结构更容易疲劳破坏。
加载频率：高频率的加载会引起焊缝更快的疲劳损伤。
频率较低时，结构对疲劳荷载的影响相对较小。
环境影响：环境因素，如湿度、温度、腐蚀等，也会对焊缝疲劳强度产生一定的影响。
特别是在腐蚀环境下，焊缝易受到应力腐蚀裂纹的影响，导致疲劳破坏。
三、焊缝疲劳强度的评估方法S-N曲线法：S-N曲线是疲劳寿命与应力振幅之间的关系曲线。
通过进行疲劳试验，得到不同应力水平下的循环寿命数据，然后绘制S-N 曲线。
该曲线可以用于评估不同应力水平下的疲劳性能。
极限应力法：极限应力法是通过在一定加载频率下进行疲劳试验，找到导致疲劳破坏的最小应力水平。
这种方法通常用于评估焊缝的静态疲劳极限。
裂纹扩展速率法：通过监测焊缝中裂纹的扩展速率，可以评估疲劳破坏的进展过程。
这种方法对于研究焊缝的疲劳裂纹扩展行为具有重要意义。
四、改进焊缝疲劳强度的措施提高焊接质量：通过优化焊接工艺，防止气孔、夹渣等缺陷的产生，提高焊接质量，从而提高焊缝的疲劳强度。

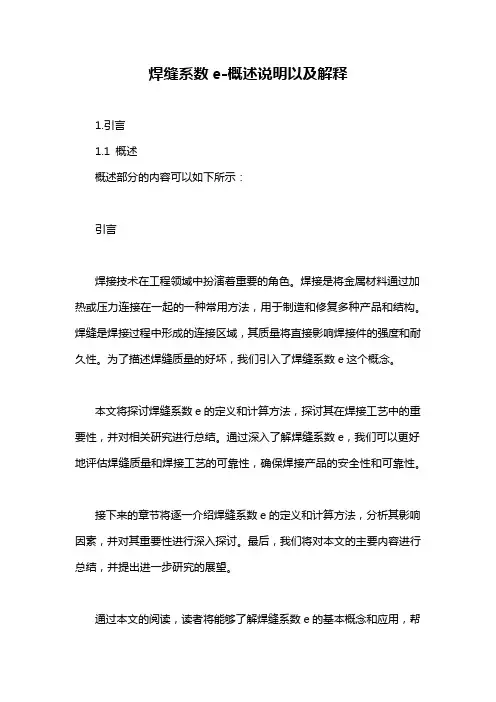

焊缝系数e-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下所示：引言焊接技术在工程领域中扮演着重要的角色。
焊接是将金属材料通过加热或压力连接在一起的一种常用方法，用于制造和修复多种产品和结构。
焊缝是焊接过程中形成的连接区域，其质量将直接影响焊接件的强度和耐久性。
为了描述焊缝质量的好坏，我们引入了焊缝系数e这个概念。
本文将探讨焊缝系数e的定义和计算方法，探讨其在焊接工艺中的重要性，并对相关研究进行总结。
通过深入了解焊缝系数e，我们可以更好地评估焊缝质量和焊接工艺的可靠性，确保焊接产品的安全性和可靠性。
接下来的章节将逐一介绍焊缝系数e的定义和计算方法，分析其影响因素，并对其重要性进行深入探讨。
最后，我们将对本文的主要内容进行总结，并提出进一步研究的展望。
通过本文的阅读，读者将能够了解焊缝系数e的基本概念和应用，帮助他们在焊接工艺中更好地理解和应用这一重要参数。
希望本文能够对相关研究人员以及从事焊接工作的工程师们有所启发，并对焊接技术的发展和应用做出积极贡献。
1.2文章结构1.2 文章结构本文将按照以下结构来展开讨论焊缝系数e的定义、计算方法、重要性和结论总结。
首先，在引言部分，将对焊缝系数e的背景和意义进行概述，介绍焊缝在工程中的重要性和影响因素。
同时，文章结构部分将给出整篇文章的框架和各个部分的内容安排。
其次，在正文部分的第2.1节，将详细阐述焊缝系数e的定义，包括对焊缝系数e的概念进行解释，以及焊接中与焊缝系数e相关的衡量指标和考虑因素。
进一步，通过实例说明不同情况下焊缝系数e的变化及其影响。
紧接着，在正文部分的第2.2节，将介绍焊缝系数e的计算方法。
包括从理论上推导焊缝系数e的数学模型，并详细说明如何根据焊接工艺参数和材料特性进行计算。
同时，列举实际工程中常见的焊缝系数e计算案例，并分析其计算结果。
然后，在结论部分的第3.1节，将强调焊缝系数e的重要性，指出正确计算和应用焊缝系数e对焊接工艺和焊缝质量的关键作用，并探讨其对焊接过程控制和焊缝设计的指导意义。

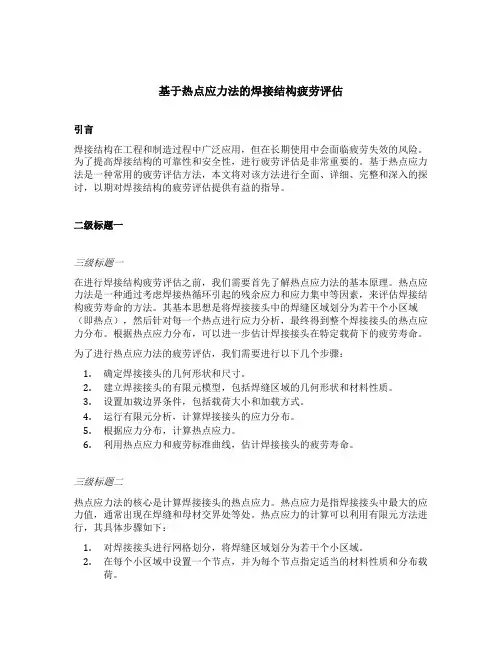

基于热点应力法的焊接结构疲劳评估引言焊接结构在工程和制造过程中广泛应用，但在长期使用中会面临疲劳失效的风险。
为了提高焊接结构的可靠性和安全性，进行疲劳评估是非常重要的。
基于热点应力法是一种常用的疲劳评估方法，本文将对该方法进行全面、详细、完整和深入的探讨，以期对焊接结构的疲劳评估提供有益的指导。
二级标题一三级标题一在进行焊接结构疲劳评估之前，我们需要首先了解热点应力法的基本原理。
热点应力法是一种通过考虑焊接热循环引起的残余应力和应力集中等因素，来评估焊接结构疲劳寿命的方法。
其基本思想是将焊接接头中的焊缝区域划分为若干个小区域（即热点），然后针对每一个热点进行应力分析，最终得到整个焊接接头的热点应力分布。
根据热点应力分布，可以进一步估计焊接接头在特定载荷下的疲劳寿命。
为了进行热点应力法的疲劳评估，我们需要进行以下几个步骤：1.确定焊接接头的几何形状和尺寸。
2.建立焊接接头的有限元模型，包括焊缝区域的几何形状和材料性质。
3.设置加载边界条件，包括载荷大小和加载方式。
4.运行有限元分析，计算焊接接头的应力分布。
5.根据应力分布，计算热点应力。
6.利用热点应力和疲劳标准曲线，估计焊接接头的疲劳寿命。
三级标题二热点应力法的核心是计算焊接接头的热点应力。
热点应力是指焊接接头中最大的应力值，通常出现在焊缝和母材交界处等处。
热点应力的计算可以利用有限元方法进行，其具体步骤如下：1.对焊接接头进行网格划分，将焊缝区域划分为若干个小区域。
2.在每个小区域中设置一个节点，并为每个节点指定适当的材料性质和分布载荷。
3.运行有限元分析，计算每个节点的应力分布。
4.在每个小区域中选取最大的应力值作为该区域的热点应力。
5.将所有小区域中的热点应力进行对比，得到整个焊接接头的热点应力分布。
通过以上步骤，我们可以得到焊接接头的热点应力分布，从而可以进一步评估焊接接头在不同载荷下的疲劳寿命。
二级标题二三级标题一在进行热点应力法的焊接结构疲劳评估时，还需要注意一些关键问题。

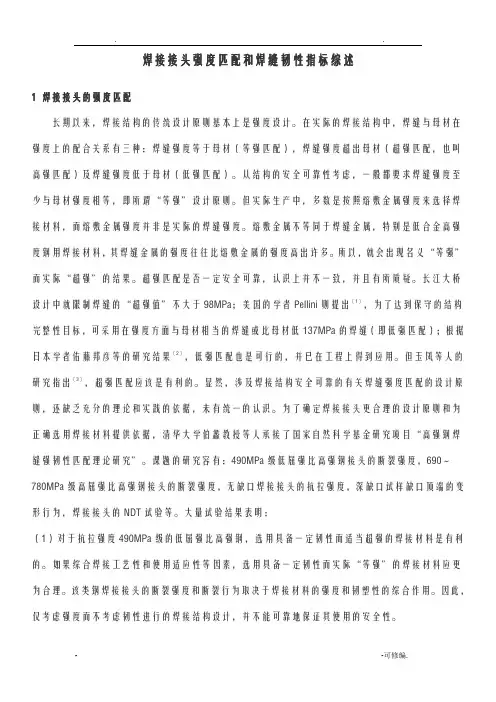

焊接接头强度匹配和焊缝韧性指标综述1 焊接接头的强度匹配长期以来，焊接结构的传统设计原则基本上是强度设计。
在实际的焊接结构中，焊缝与母材在强度上的配合关系有三种：焊缝强度等于母材（等强匹配），焊缝强度超出母材（超强匹配，也叫高强匹配）及焊缝强度低于母材（低强匹配）。
从结构的安全可靠性考虑，一般都要求焊缝强度至少与母材强度相等，即所谓“等强”设计原则。
但实际生产中，多数是按照熔敷金属强度来选择焊接材料，而熔敷金属强度并非是实际的焊缝强度。
熔敷金属不等同于焊缝金属，特别是低合金高强度钢用焊接材料，其焊缝金属的强度往往比熔敷金属的强度高出许多。
所以，就会出现名义“等强”而实际“超强”的结果。
超强匹配是否一定安全可靠，认识上并不一致，并且有所质疑。
长江大桥设计中就限制焊缝的“超强值”不大于98MPa；美国的学者Pellini则提出〔1〕，为了达到保守的结构完整性目标，可采用在强度方面与母材相当的焊缝或比母材低137MPa的焊缝（即低强匹配）；根据日本学者佑藤邦彦等的研究结果〔2〕，低强匹配也是可行的，并已在工程上得到应用。
但玉凤等人的研究指出〔3〕，超强匹配应该是有利的。
显然，涉及焊接结构安全可靠的有关焊缝强度匹配的设计原则，还缺乏充分的理论和实践的依据，未有统一的认识。
为了确定焊接接头更合理的设计原则和为正确选用焊接材料提供依据，清华大学伯蠡教授等人承接了国家自然科学基金研究项目“高强钢焊缝强韧性匹配理论研究”。
课题的研究容有：490MPa级低屈强比高强钢接头的断裂强度，690～780MPa级高屈强比高强钢接头的断裂强度，无缺口焊接接头的抗拉强度，深缺口试样缺口顶端的变形行为，焊接接头的NDT试验等。
大量试验结果表明：（1）对于抗拉强度490MPa级的低屈强比高强钢，选用具备一定韧性而适当超强的焊接材料是有利的。
如果综合焊接工艺性和使用适应性等因素，选用具备一定韧性而实际“等强”的焊接材料应更为合理。
焊缝的疲劳寿命计算
焊接结构在使用过程中会承受交变载荷，从而产生疲劳损伤。
为了保证焊接结构的安全可靠，需要对焊缝的疲劳寿命进行计算和评估。
焊缝的疲劳寿命计算一般可以遵循以下步骤：
确定焊缝的应力集中系数Kf：焊缝处的应力集中系数Kf是计算疲劳寿命的基本参数，它可以通过理论计算或试验获得。
通常，焊缝处的应力集中系数Kf取值范围为1.5~2.5。
计算焊缝的等效应力范围△σ：焊缝的等效应力范围△σ可以通过应力分析或者有限元分析得出。
确定材料的疲劳极限：材料的疲劳极限是指在一定的应力水平下，材料可以承受的循环载荷次数。
疲劳极限可以通过试验获得。
计算焊缝的疲劳强度系数Kf'：焊缝的疲劳强度系数Kf'是通过对焊缝进行试验得到的。
计算焊缝的疲劳寿命：根据疲劳理论，焊缝的疲劳寿命可以通过下式计算得出：
N = (Kf' / △σ)^b / (2a)
其中，N为疲劳寿命，Kf'为焊缝的疲劳强度系数，△σ为焊缝的等效应力范围，a、b为材料的参数，可以通过试验获得。
需要注意的是，以上计算方法仅供参考，具体的焊缝疲劳寿命计算还需要根据实际情况进行综合分析。
