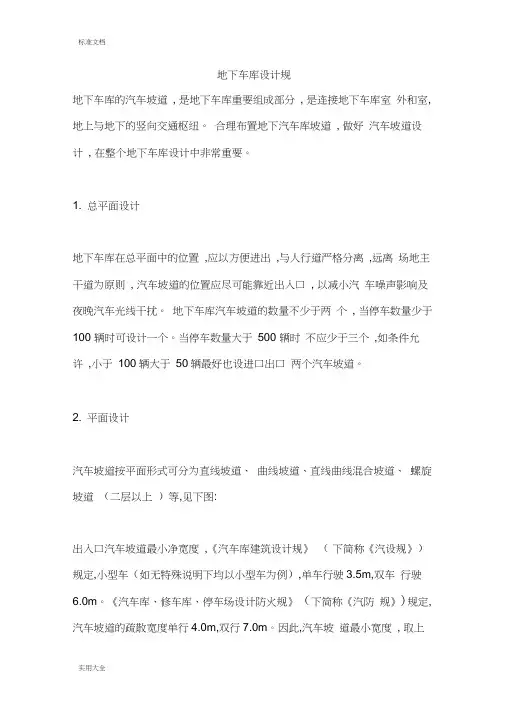

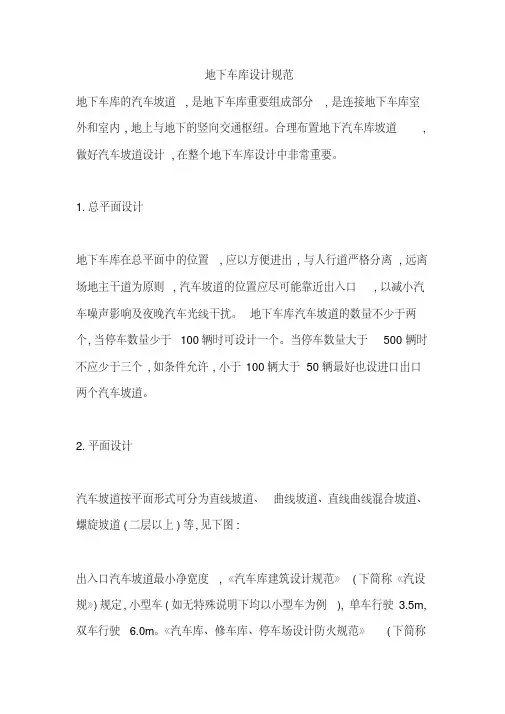

地下车库设计常用的数据和规范（建筑专业）2008-12-12目录第一章规范、图集 (1)一、编制目的 (2)二、相关规范、图集 (2)1、国标 (3)2、上海地标 (3)3、长三角城市地标 (3)4、北京、天津、河北 (3)第二章机动车、非机动车库 (4)一、汽车库的分类 (6)二、机动车和非机动车的配置要求 (2)1、国标 (3)2、上海地标 (3)3、长三角城市地标 (3)4、北京、天津、河北 (3)三、汽车库设计参数 (2)1、（地下）汽车库的组成及停车设备的分类 (2)2、汽车设计车型外廓尺寸（换算系数） (2)3、汽车与汽车、墙、柱、护栏之间最小净距 (2)4、 (2)5、 (2)6、 (2)7、 (2)8、 (2)9、 (2)10、 (2)四、停车库（场）内部通道、坡道及出入口坡道的设计要求 (2)第三章机械式停车库1、设计有关标准、图集 (3)第一章规范、图集一、编制目的罗列出各地规范中与地库设计有关的条文和知识点。
按地域不同，找寻出各地规范与国标、各地规范间的异同点，供设计师在进行地下车库设计时参考。
二、相关规范、图集规范、图集按地域划分为国标、地标；按涉及知识点不同，划分为八类：序号名称范例知识点1 通用类民用建筑设计通则通用性地库设计指导原则。
2 规划类城市居住区规划设计规范地库与总平面布置的关系。
3 交通类汽车库建筑设计规范汽车、停车位、通车道、坡道、车位数配置指标等。
4 安全类汽车库、修车库、停车场设计防火规范消防安全及其他安全。
5 人防类人民防空地下室设计规范人防地库布置。
6 无障碍类城市道路与建筑物无障碍设计规范无障碍车位、车道设置。
7 防水类地下工程防水技术规范底板、墙体和顶板防水。
8 其他类民用建筑工程设计常见问题分析及图示－建筑专业施工图审查；未能归入上述七类的知识点。
以上分类便于设计师把握地库知识点的本质，具体运用时应注意同一本规范、图集的不同章节往往会涵盖上诉八类知识中的部分或全部；同一类知识点，也会出现在不同规范、图集中。
1.国标规范序号类别名称标准代号实施日期1 通用民用建筑设计通则“第3.6节”、“第4.1.5条”、“第5.2.4条”、“第6.3.3条”GB50352—2005 2005-07-012 规划城市居住区规划设计规范（2002年版）“第6.0.5.1条”、“第8.0.6.1条”、“第8.0.6.2条”GB50180-93 2002-04-013 交通○城市道路交通规划设计规范GB50220-95 1995-09-01汽车库建筑设计规范JGJ100-98 1998-09-01 4 安全建筑设计防火规范GB50016-2006 2006-12-01汽车库、修车库、停车场设计防火规范GB50067-97 1998-05-01 ○人民防空工程设计防火规范GB50098-98 1999-05-01 ○防火卷帘GB14102-2005 2005-12-01 ○挡烟垂壁GA 533-2005 2005-10-015 人防○人民防空工程设计规范GB50225-95 1996-05-01 ○人民防空地下室设计规范GB50038-2005 2006-03-01 ○人民防空工程施工及验收规范GB50134-2004 2004-08-01 ·人民防空工程防护功能平战转换设计标准RFJ1-986 无障碍城市道路与建筑物无障碍设计规范“第7.11节—停车车位”JGJ50-2001 2001-08-017 防水○地下工程防水技术规范GB50108-2001 2001-12-31 ○地下防水工程质量验收规范GB50208-2002 2002-04-01 ○种植屋面工程技术规程JGJ 155-20078 其他住宅建筑规范“第5.4.2条”、“第5.4.3”、“第9.4.4条”GB50368—2005 2006-03-01 ○城市工程管线综合规划规范GB50289-98 1999-05-01 ·施工图设计文件审查要求○人民防空地下室施工图设计文件审查要点RFJ 06-2008注：亦可参考如下资料：1.《全国民用建筑工程设计技术措施－规划·建筑（2003版）》“第5章—停车场”2.·《全国民用建筑工程设计技术措施－防空地下室（2003版）》3.《建筑设计资料集（第二版）》第6集“停车场库”4．《停车库（场）安全管理系统技术要求》GA/T761-2008图集序号类别名称标准代号实施日期1 交通汽车库（坡道式）建筑构造05J927-1 2005-03-012 安全防火门窗03J6093 人防·防空地下室建筑设计（合订本）04FJ01～04·防空地下室建筑设计示例07FJ01 2007-05-01 ·防空地下室建筑构造07FJ02 2007-05-01 ·双扇钢筋混凝土防护密闭门93RFM-1～8·双扇钢筋混凝土密闭门93RFM-9～12·室外出入口地面建筑选用图集93SWKBJ·人民防空工程大样图集——建筑工程2002RJ·人民防空工程大样图集——防护密闭门门框墙2002RM 4 无障碍建筑无障碍设计03J9265 防水地下建筑防水构造02J301 2002-10-14 地沟及盖板02J331○窗井、设备吊装口、排水沟、集水坑07J306平屋面建筑构造（二）“种植屋面”03J201-2注：亦可参考如下资料：1.《民用建筑工程设计常见问题分析及图示－建筑专业》05SJ807“5-1、5-2”2．《民用建筑设计通则图示》06SJ813“第4.1.5条”、“第5.2.4条”3.《建筑设计防火规范图示》05SJ8114.·《人民防空地下室设计规范图示－建筑专业》05SFJ105.·《防空地下室施工图设计深度要求及图样》08FJ062.上海规程、规定及标准序号类别名称标准代号实施日期1 规划上海市城市规划管理技术规定（土地使用、建筑管理）2007修订版“第三十三·（四）条”、“第五十七条”2003年上海市人民政府第12号令2003-12-01 ；2007-06-01修订2 交通城市居住区交通组织规划与设计规程“第4.3.2条”、“第4.3.5条”DB/TJ08-2027-2007 2007-10-01 建筑工程交通设计及停车库（场）设置标准DBJ08-7-2006 2006-03-01 机械式停车库（场）设计规程DBJ08-60-2006 2007-03-013 安全民用建筑防排烟技术规程“第4.1.1.6条”、“第4.1.2.5条”DGJ08-88-2006 2006-04-014 人防·平战结合人民防空工程设计规程DBJ08-49-96 1996-08-015 无障碍无障碍设施设计标准“第17.0.2～17.0.8条”、“第19.13节-停车位”DGJ08-103-2003 2003-09-016 防水·地下建筑防水涂膜工程技术规程DB/TJ08-204-96 1999-02-01 ·屋面工程施工规程DG/TJ08-22-2005 2005-11-017 其他机动车停车库（场）环境保护设计规程“第4.1.1条”、“第4.1.2条”、“第4.1.3条”、“第4.2节-进、排风口”、“第5.2.5条”、“第5.3.3条”、“第7.0.3条”、“第8.0.2条”DGJ08-98-2002 2003-10-01·《建筑工程施工图审查中常见问题及其处理》（2005年上海质监总站编）·《建筑工程勘察设计质量通病控制手册》（2007年上海质监总站编）注：亦可参考如下资料：1. 上海市《停车场（库）建设管理办法》（2005）2. 上海市《住宅物业管理区域机动车停车位转让有关问题的通知》（2007）3. 上海市《浦东新区住宅管理区域机动车停车收费管理规定》（2006）4. 上海市《住宅物业管理区域机动车停放管理暂行规定》（2004）5. 上海市《关于商品房项目附属地下车库（位）租售问题的暂行规定》（2003）图集序号类别名称标准代号图集号批准文号1 人防·平战结合五、六级人防工程DBJT08-10-9797沪防-561（土建）97沪防-562（设备）沪建建（97）第0353号2 防水○地下工程防水DBJT08-84-97 协97J101沪建建（97）第0761号·地下工程止水带应用图DBJT08-99-2004 2004沪G702沪建建（2004）第453号防排水塑料板构造图集2002沪JT7-301３.长三角地区注：1.长三角城市包括：上海市；江苏省的8个市：南京、苏州（下辖吴江、昆山、常熟、张家港、太仓）、扬州、镇江、泰州、无锡、常州、南通；浙江省的7个市：杭州、宁波、湖州、嘉兴、舟山、绍兴、台州。
2.因第2条中已列出上海市的规程、标准及规定，下表中不再列入。
3.为统计方便，特将江苏省和浙江省的其他城市也列入下表。
4.根据历年来公司项目地域分布的统计结果，还曾涉及的地域有：浙江衢州；江苏盐城。
规程、规定及标准序号类别名称标准代号实施日期1 通用无锡市市区停车场（库）建设和管理办法“第五章·住宅区停车场（库）管理”2007-12-01常州市市区机动车停车场建设和管理办法“第五章·住宅区机动车停放”2007-01-15杭州市住宅区配套公建建设管理暂行规定“第五·（四）条”2005-01-052 规划江苏省城市规划管理技术规定（2004版）“第3.6条”、“第6.2条”苏州市“指标核定规则”（2008年版）“第3.2.3条”、“第3.3.3条”、“第3.4.1条”、“第3.4.2条”、“第5.2.1苏规管[2008]2号条”、“第6.1.1条”、“第6.1.4条”、“第7.2及7.3.1条”、“第9.1条”杭州市城市规划管理技术规定“第四十二条”2005-08-30 宁波市城市规划管理技术规定（2005）“第九章”嘉兴市城市规划管理技术规定“第三十二条（六）”、“第三十三条（四）”、“第六十九条”、“第七十条”、“第七十三条”2004-12-01·绍兴市城市规划管理技术规定金华市城市规划管理技术规定“第四十六条”、“第四十八”、“第四十九条·表七”、“第五十条”2003-09-15·瑞安市城市规划管理技术规定（2006）3 交通·浙江省城市建筑工程停车场（库）设置规则和配件标准DB33/1021-2005·南京市建筑物配建停车设施设置标准与准则2003-05-01 ○苏州市停车位规划配建建议标准“表五”EA230-B0404-2006-007·杭州市停车场（库）规划设计规则·宁波市建设工程停车配建指标规定（2003）4 人防浙江省实施《中华人民共和国人民防空法》办法（修订版）“第十二条”南京市人民防空工程建设管理规定“第十三条”2004-04-015 其他江苏省住宅设计标准“第4.7.3条”、“第4.10.6条”、“第8.4.14条”、“第8.4.20条”DGJ32J26-2006 2006-09-01注：亦可参考如下资料：1.《江苏省城市公共停车设施规划编制纲要(试行)》（2004）2.《南京市城市规划条例（修正）》（1997）3.《南京市城市规划条例实施细则》（2007）4.《无锡市城市规划条例》5.《徐州市城市规划管理条例》（2003）6.《杭州市城市规划管理条例》（1997）7.《嘉兴市城市规划管理暂行办法》（2006）8.《南京市停车设施规划建设管理规定》9.《张家港市机动车停车场（点）管理办法》（2006）10.《杭州市停车场（库）建设管理规定》（1999）11.《宁波市停车场规划建设和管理条例》(2002)12.《宁波市道路停车泊位设置和使用管理办法》（2008）13.《宜兴市市区公共停车场管理办法》(2004)图集序号类别名称标准代号图集号批准文号1 防水地下工程防水做法苏J02-2003 建筑防水构造图集(一)BAC,BS-P,PET防水卷材和SPU防水涂料苏JT18-2006建筑防水构造图集(二)AU3自粘橡胶改性沥青防水卷材苏JT18-2007“军用”多层复合防水卷材做法苏JT22-2004·建筑防水构造图集2007浙J56 ·覆土植草屋面99浙J324.北京、天津、河北注：1.根据历年来公司项目地域分布的统计结果，曾经涉及的地域有：北京、天津、河北邢台。
