查看 PCB 的大小的方法为：
执行 Reports\Board Information 命令，弹出板图信 息选单。也可以先后按下 R 和 B 键。然后弹出“印制电 路板信息”对话框，可显示实际 PCB 的大小。
8.3 装载元器件封装库的操作
8.3.1 装载元器件封装库
装入封装库的操作步骤：
(1)先执行选单命令 Design\Add/Remove Library · · · ，或单击控制面板上的 Libraries 标签，打 开元器件封装库浏览器，再单击 Libraries 按钮，即可 弹出 Availalble Library 对话框。
8.2 规划 PCB
8.2.3
定义 PCB 形状及尺寸
常用 PCB 形状和尺寸定义的操作步骤： 4)移动光标到合适位置，单 击鼠标左键，完成第一条边的绘 制。依次绘线，最后绘制一个封 闭的多边形。 5)单击鼠标右键或按下 Esc 键取消布线状态。
8.2 规划 PCB
8.2.3
定义 PCB 形状及尺寸
PCB 的设计

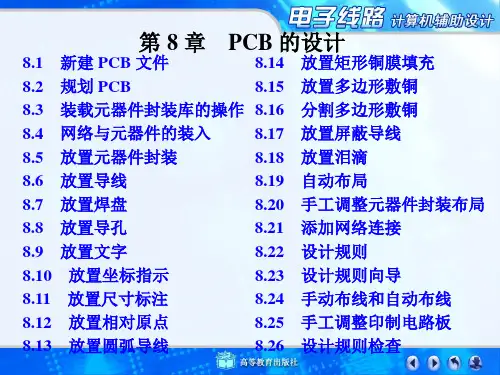

8.14 放置矩形铜膜填充 8.15 放置多边形敷铜 8.16 分割多边形敷铜 8.17 放置屏蔽导线 8.18 放置泪滴 8.19 自动布局 8.20 手工调整元器件封装布局 8.21 添加网络连接 8.22 设计规则 8.23 设计规则向导 8.24 手动布线和自动布线 8.25 手工调整印制电路板 8.26 设计规则检查
4)Masks Layers 面膜区域 包括 Solder Mask 阻 焊板层和 Paste Mask 锡膏板层设置。锡膏板层主要是 用于产生表面安装所需要的专用锡膏层，用以粘贴 SMD(表面安装元器件)。锡膏板层包括两层。
8.2 规划 PCB 5)Silkscreen Layers 丝印层区域 的颜色及显示状态。 6)Other Layers 其他层设置区域 (1)Keep Out(禁止布线层) (2)Multi Layer(多层) (3)Drill Guide(钻孔导引层) (4)Drill Drawing(绘制钻孔图层) 用来设定丝印层

要点
•
介绍原理图编辑器界面
•
设置图纸
•
加载原理图元器件库
•
绘制简单原理图
•
绘制具有复合式元器件的原理图，绘制具有总线结构
的原理图
•
原理图中的复制、粘贴等操作
•
修改元器件属性
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
5
第 2 章 绘制原理图
• 查找元器件符号
•
产生元器件清单和原理图打印等
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
14
第 2 章 绘制原理图
“高级绘图工具”图标
：用鼠标左键单击该图标右侧
的下拉箭头，会出现“高级绘图”工具栏的各命令按钮，如图2-
1-6所示。图中主要是文字标注和图形编辑等命令按钮。
图2-1-6 “高级绘图”工具栏
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
6
第 2 章 绘制原理图 2.1 任务一：原理图图纸设置和画面管理 2.1.1 图纸设置
要求：了解原理图编辑器界面，了解画面管理的主要操作 方法，设置原理图图纸为A4横放、可视栅格大小为10mil，光 标一次移动半个栅格，标题栏类型为标准型（Standard），显 示图纸参考边框，启动电气栅格，电气栅格设置为4。
15
第 2 章 绘制原理图
“对齐工具”图标
：“对齐”工具栏中包含的主要是
各种对齐命令按钮，如图2-1-7所示。
图2-1-7 “对齐”工具栏
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)

整理ppt
29
新
建
并
保
存
原
理
图
文
右键单击
件
选择“保存”
整理ppt
修改保存位置和文件名
30
熟悉原理图设计环境
整理ppt
31
工作面板
❖ DXP2004大量使用各种工作面板，用于管理项目文 件（Projects）、文件（Files）、访问元件库（ Library）等。
❖ 单击相应的面板标签可打开某个工作面板，也可通 过选择“查看”>“工作区面板”中的子菜单项， 打开或关闭相应的工作面板。
整理ppt
49
原理图绘制---加载元件库
❖ 打开元件库面板 1、单击工作区右侧的“元件库”面板标签 2、或选择“设计”>“浏览元件库”菜单命令。
已加载的常用元件库
需加载新的元件库， 单击“安装”
整理ppt
50
原理图绘制---加载元件库
在“安装”选项卡下单击“安装”按钮，弹出“打 开”对话框。
整理ppt
36
设置图纸参数
整理ppt
37
设置图纸参数
❖ 捕获网格：光标每次在图纸上移动的最小单位。 ❖ 可视网格：图纸上实际显示的网格单元。 ❖ 捕获网格：电气网格用来引导布线。在绘制导线时
，系统会以“网格范围”中设定的值为半径，以光 标所在位置为中心，向四周搜索电气节点，如果在 搜索半径内有电气节点的话，就会自动将光标移动 到该节点上。电气网格的大小应略小于捕获网格， 例如捕获网格为10，电气网格可设为8。
❖ 用于组织与设计印制电路板设计有关的所有 文件。
❖ 仅存储设计文件的链接信息，不存储具体的 设计文件内容。保证了各设计文件的独立。 所以右单击项目文件时，在快捷菜单中有“ 追加已有文件到项目中”的选项。

10:07:24
重庆电子工程职业学院
22
2.5 放置导线与设置导线属性
2.5.1 放置导线
操作提示：
⑴ 在放置导线时，可单击鼠标左键实现一次转弯。 ⑵ 绘制导线过程中，按“空格”键或“Shift+空格”组合键，可以 改变导线布线的放置方向或拐弯模式（直角、45°角或任意斜线）。
10:07:24 重庆电子工程职业学院 23
2.7.1 选取对象
1．拖动鼠标法
2．使用“Shift”键
按住“Shift ”键，依次单击需要选取的对象，再释放“Shift”键。
2.7.2 删除对象
先选取需要删除的对象，然后按“Delete”键。或选择〖编辑〗〖删除〗 菜单命令，再依次在要删除的对象上单击。
10:07:24 重庆电子工程职业学院 29
10:07:25 重庆电子工程职业学院 31
2.7 编辑对象
2.7.5 撤销与恢复操作
1．撤销命令 ⑴ 菜单命令〖编辑〗〖Undo〗，撤销最后一步操作， 如果想恢复多步操作，只需多次执行该命令即可。 ⑵ 执行工具栏中的撤销命令按钮 。 2．重做命令 ⑴ 菜单命令〖编辑〗〖Redo〗，恢复到撤销前状态， 如果想恢复多步操作，只需多次执行该命令即可。 ⑵ 单击工具栏中的重做命令按钮 ，恢复到撤销前 的状态。
2.5 放置导线与设置导线属性
2.5.2 设置导线属性
在连线状态下按“Tab”键或在放置完导线后用鼠标左键 双击导线来修改导线属性，弹出设置导线属性对话框。
10:07:24
重庆电子工程职业学院
24
2.6 改变视窗操作
2.6.1 绘图区的缩放与移动
1．命令状态下改变绘图区 ⑴ 放大：快捷键“Page Up”，或“Ctrl”+鼠标滚轮向前 ⑵ 缩小：快捷键“Page Down”，或“Ctrl”+鼠标滚轮向后 ⑶ 更新：快捷键“End”，将会对绘图区中的图形进行刷新 ⑷ 移动：
