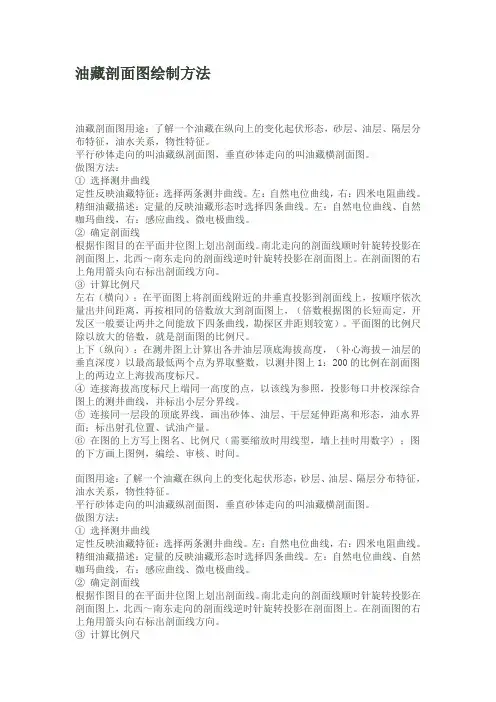

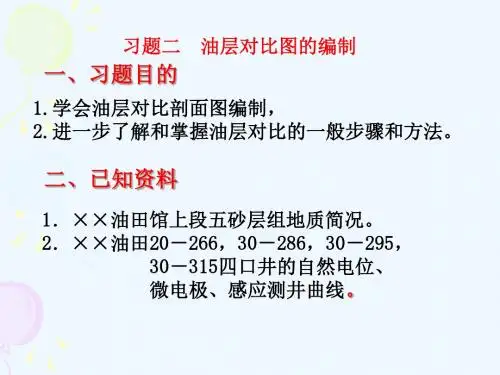

油藏剖面图绘制方法油藏剖面图用途：了解一个油藏在纵向上的变化起伏形态，砂层、油层、隔层分布特征，油水关系，物性特征。

平行砂体走向的叫油藏纵剖面图，垂直砂体走向的叫油藏横剖面图。

做图方法：① 选择测井曲线定性反映油藏特征：选择两条测井曲线。

左：自然电位曲线，右：四米电阻曲线。

精细油藏描述：定量的反映油藏形态时选择四条曲线。

左：自然电位曲线、自然咖玛曲线，右：感应曲线、微电极曲线。

② 确定剖面线根据作图目的在平面井位图上划出剖面线。

南北走向的剖面线顺时针旋转投影在剖面图上，北西～南东走向的剖面线逆时针旋转投影在剖面图上。

在剖面图的右上角用箭头向右标出剖面线方向。

③ 计算比例尺左右（横向）：在平面图上将剖面线附近的井垂直投影到剖面线上，按顺序依次量出井间距离，再按相同的倍数放大到剖面图上，（倍数根据图的长短而定，开发区一般要让两井之间能放下四条曲线，勘探区井距则较宽）。

平面图的比例尺除以放大的倍数，就是剖面图的比例尺。

上下（纵向）：在测井图上计算出各井油层顶底海拔高度，（补心海拔－油层的垂直深度）以最高最低两个点为界取整数，以测井图上1：200的比例在剖面图上的两边立上海拔高度标尺。

④ 连接海拔高度标尺上端同一高度的点，以该线为参照，投影每口井校深综合图上的测井曲线，并标出小层分界线。

⑤ 连接同一层段的顶底界线，画出砂体、油层、干层延伸距离和形态，油水界面；标出射孔位置、试油产量。

⑥ 在图的上方写上图名、比例尺（需要缩放时用线型，墙上挂时用数字) ；图的下方画上图例，编绘、审核、时间。

面图用途：了解一个油藏在纵向上的变化起伏形态，砂层、油层、隔层分布特征，油水关系，物性特征。

平行砂体走向的叫油藏纵剖面图，垂直砂体走向的叫油藏横剖面图。

做图方法：① 选择测井曲线定性反映油藏特征：选择两条测井曲线。

左：自然电位曲线，右：四米电阻曲线。

精细油藏描述：定量的反映油藏形态时选择四条曲线。

左：自然电位曲线、自然咖玛曲线，右：感应曲线、微电极曲线。

一、油气田开发地质学主要的研究内容：1、储层研究：包括油气层的储集类型、岩性、物性、厚度、分布、形态、沉积类型等；2、油层非均质性研究：包括对碎屑岩储层岩性、物性在纵向上、横向上的变化及其造成这种变化的原因；3、构造、断裂系统研究：包括构造的形态、成因，断层的性质、产状、分布特点、成因，发育时代，演化规律，对油气分布的控制作用和破坏作用；4、流体分布及流体性质研究：包括油气水的纵向、平面的分布规律，油气水的性质；5、油气储量研究：包括储量计算方法研究、储量计算参数的确定。

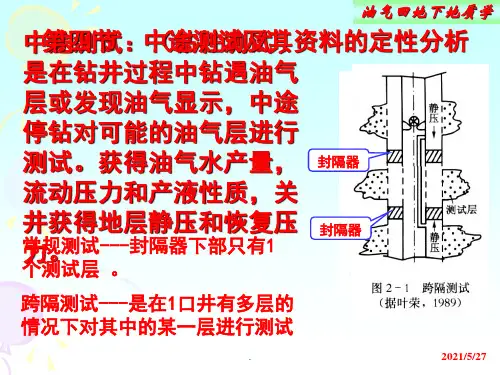

二、开发地质学研究手段：1、利用钻井资料：包括取心资料、化验分析资料；2、利用地球物理勘探资料：包括地球物理测井资料，二维地震、三维地震、井间地震等；3、利用试油、试采、矿场开发资料：包括产量、含水、含水变化率、地层压力、温度、化验分析资料等。

三、开发地质学的研究方法四、油藏描述的目的包括：1、真实、准确、定量化地展示出储层特征；2、最优化地提高采收率；3、提高可靠的油藏动态预测；5、降低风险及效益最大化一、美国常用API度表示石油的相对密度：二、动力粘度，运动粘度，相对粘度。

1动力粘度；面积各位1m^2并相距1m的两平板，以1m/s的速度作相对运动时，之间的流体相互作用所产生的内摩擦力。

原油粘度的单位是：mPa.s2运动粘度是动力粘度与同温度、压力下的流体的密度比值。

单位m^2/s3相对粘度，就是原油的绝对粘度与同温度条件下水的绝对粘度的比值。

三、国际稠油分类标准原油粘度的影响因素：与原油的化学组成、溶解气含量、温度、压力等因素关系密切。

四、气藏气气顶气1煤层气、束缚水（吸附水、毛细管水3 1、超毛细管水（自由水2五、油田水的赋存状态底水油藏边水油藏）边水（2）底水（1 矿化度类：油田水通常划分为4 硫酸钠型，重碳酸钠型，氯化镁型，氯化钙型。

六、干酪根的性质、类型七、生成油气的地质及动力条件凡是能够储存和渗滤流体的岩石均称为储集岩。

油气田地下地质学智慧树知到课后章节答案2023年下中国石油大学（华东）中国石油大学（华东）绪论单元测试1.油气田地下地质学的产生和发展经历了四个阶段：等。

答案:早期的盲目开发阶段;逐渐成熟阶段;发展提高阶段;萌芽及形成阶段2.20世纪40年代，油田开发开始采用注水开发，遇到两个急需解决的问题，其中之一是注入水能否发挥有效作用。

只要落实储层是否属于同一层，即是否为同时性沉积即可。

答案:错3.油气田地下地质学重点研究从油气田发现至油气田废弃的各个阶段所涉及的地质问题。

答案:对4.油气田地下地质学的研究内容包括：等。

答案:油气田地下地质结构;油气储量计算方法;开发过程中影响流体运动的地质因素5.“油气田地下地质学”课程特点主要有：_____等。

答案:研究内容的广泛性;理论与方法的综合性;资料与信息类型的多样性;极强的实用性第一章测试1. 1.定向井井身剖面设计主要包括：。

答案:根据已有地质资料，设计定向井分层数据;根据井身剖面设计钻头程序、套管程序及下入深度;根据地面、地下地质资料，确定定向井地面井位;选择合适的井身轨迹，作好井身剖面设计;选择目标层，确定地下井位、靶区范围要求2. 2.一般而言，对于同一岩层，钻压大、转速快时，钻头对岩石破碎效率高，进尺快，钻时低。

答案:错3. 3.钻井液的流变性是指在外力作用下，钻井液发生流动和变形的特征。

通常用等参数来表示。

答案:切力;动塑比;粘度4. 4.取心资料的收集和岩心整理主要包括：等。

答案:岩心装盒与编号;取心过程中其它资料的收集;岩心丈量;计算岩心收获率5.预探井的命名以井所在的十万分之一分幅_____、_____ (二级构造带)名称的第一个汉字为前缀，后加1～2位阿拉伯数字。

答案:地形图;区带6.一般开发井的名称由油气田+区块、井排号、井号按三段式编排。

如临13-58-6。

答案:对7.根据钻井工程需要，如_______等，需要设计并实施定向井钻井。

答案:侧钻;纠斜;控制井喷8.在岩屑捞取环节，需要按设计间距和迟到时间在_____准确捞取岩屑，如架空槽内加挡板、_____前加接样器。

《油气田地下地质学》课程综合复习资料一、填空题1．压力降落法是利用由（）和气藏压力两个参数所构成的压降图来确定气藏储量的方法。

因此，利用压力降落法确定的天然气储量又称为压降储量。

答案：累积产油量2．油层有效厚度是指（）。

答案：油层中具有产油能力部分的厚度，即工业油井内具有可动油的储集层厚度。

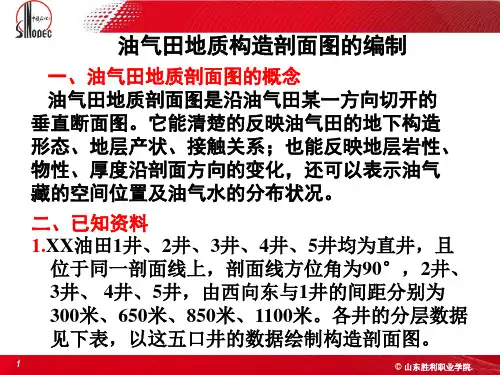

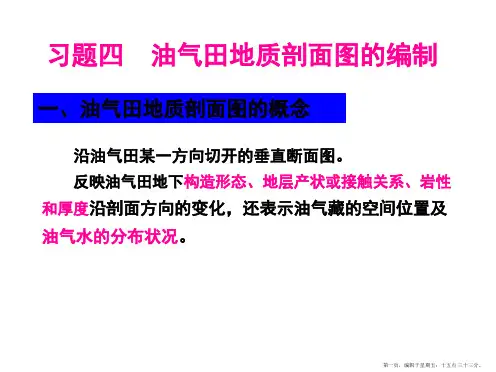

3．油气田地质剖面图是沿某一方向切开的垂直断面图，它可以反映地下（）、地层接触、岩层厚度、油层分布等地质特征。

答案：构造情况4．层内最大渗透率与最小渗透率的比值称为（），该值越小，反映渗透率的均质性越强；每米储层内非渗透性泥质隔夹层的个数称为储层分层系数，该值越大，反映非均质程度越严重。

答案：渗透率级差5．常规的碎屑岩油层多为孔隙型含油，它以岩石颗粒骨架间分散孔隙为原油储集场所。

依据岩心新鲜断面中含油情况可划分为饱含油、（）、油侵、油斑、油迹和荧光等六个含油级别。

答案：富含油6．我国陆相碎屑岩油层划分对比单元中，含油层系是指若干（）的组合，同一含油层系内的油层其沉积成因、岩石类型相近，油水特征基本一致。

答案：油层组7．层内最大渗透率与砂层平均渗透率的比值称为（），该值越小，反映渗透率的非均质性越弱。

答案：渗透率突进系数8．在油层未被钻开之前所具有的地层压力称为原始油层压力，它的分布受（）和流体性质的影响。

答案：构造位置（或埋深）9．利用半自动气测资料解释油气层时，若为油层，气测曲线上全烃和重烃含量同时（），两条曲线幅度差较小。

答案：升高10．油田投入开发后，地层内流体始终从（）高的地方流向低的地方。

答案：折算压力11．地层倾角测井的矢量图可以划分为（）、绿模式、蓝模式、空白模式等四种主要模式。

答案：红模式12．碎屑岩油层对比单元由小到大可分为（）、砂层组、油层组、含油层系四个级别。

答案：单油层13．当钻遇到粘土层时，因地层造浆，使钻井液的相对密度（），粘度升高。

答案：增高14．油田构造图通常选择（）和油层附近的标准层为制图标准层。
