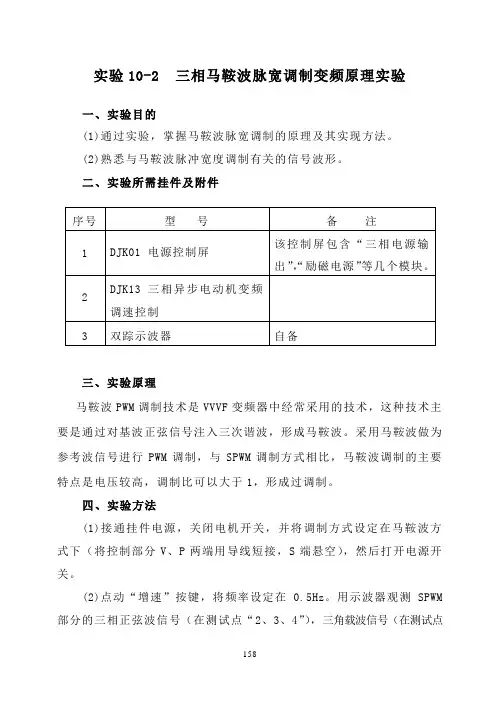

实验10-2三相马鞍波脉宽调制变频原理实验一、实验目的(1)通过实验,掌握马鞍波脉宽调制的原理及其实现方法。
(2)熟悉与马鞍波脉冲宽度调制有关的信号波形。
二、实验所需挂件及附件三、实验原理马鞍波PWM调制技术是VVVF变频器中经常采用的技术,这种技术主要是通过对基波正弦信号注入三次谐波,形成马鞍波。
采用马鞍波做为参考波信号进行PWM调制,与SPWM调制方式相比,马鞍波调制的主要特点是电压较高,调制比可以大于1,形成过调制。
四、实验方法(1)接通挂件电源,关闭电机开关,并将调制方式设定在马鞍波方式下(将控制部分V、P两端用导线短接,S端悬空),然后打开电源开关。
(2)点动“增速”按键,将频率设定在0.5Hz。
用示波器观测SPWM 部分的三相正弦波信号(在测试点“2、3、4”),三角载波信号(在测试点158“5”),三相SPWM调制信号(在测试点“6、7、8”);再点动“转向”按键,改变转动方向,再观测上述各信号的相位关系的变化。
(3)逐步升高频率,直至50Hz处,重复以上的步骤。
(4)将频率设置为0.5Hz~60Hz的范围内改变,在测试点“2、3、4”观测马鞍波信号的频率和幅值的关系。
五、实验报告(1)画出与马鞍波调制PWM有关的主要信号波形,说明马鞍波PWM 调制的基本原理。
(2)为什么采用马鞍波调制后的PWM输出电压比采用正弦波脉宽调制的PWM输出电压有较高的基波电压分量?六、注意事项由于马鞍波PWM调制技术是在正弦波脉宽调制(SPWM)的基础上发展而来,其调制的原理与正弦波脉宽调制完全一致。
故与正弦波脉宽调制共用其波形测试点。
159。
脉冲频率调制
脉冲频率调制是一项用来传输信息的技术,也称为时变信号调制,它可以有效地将附加的信息编码到一个连续的脉冲信号中。
它被广泛应用于计算机通信中,特别是在无线和卫星通信技术中。
脉冲频率调制的技术原理很简单,它的基础是将信号调制到某个频率,然后以脉冲的形式传输,这样就可以使信息能够跨越物理距离传输,从而实现各种通信功能。
脉冲频率调制的优点主要体现在以下几个方面:首先,它可以将信号调到很高的频率,使信息可以跨越更远的距离传输;其次,脉冲频率调制可以通过变换脉冲宽度来编码信息,这样就不需要额外的调制器来处理;最后,脉冲频率调制可以通过设置抖动等来降低由于非平衡信号叠加带来的干扰。
脉冲频率调制的应用非常广泛,在现代通信技术中,它可以用于诸如电话、数据传输、控制信号、无线网络通信等方面。
甚至可以在医学领域应用,当然,在这种情况下,必须对脉冲频率调制的具体实施进行严格的安全检查。
此外,它也可以用于无线信号的控制,如无线遥控器、无线监视器等。
这种情况下,脉冲频率调制的优点就体现出来了,因为它可以有效地控制信号,避免由于通信中断而影响功能的正常实施。
脉冲频率调制这一技术极大地发展了无线通信技术,它使信号能够跨越物理距离进行传输,提高了通信效率。
同时,它还能够通过变换脉冲宽度来编码信息,从而减少复杂度,为通信带来更好的效率。
因此,脉冲频率调制是一种很有用的技术,可以有效改善通信效率,并且在未来可以得到进一步的发展,以满足不断增长的通信需求。
通信电子中的脉冲调制技术随着科技的不断进步,通信电子技术也在不断地发展和创新。
其中,脉冲调制技术被广泛应用在通信领域中,其重要性不言而喻。
脉冲调制技术,顾名思义,就是将信号转化为一系列脉冲的信号处理技术。
它的主要作用是将模拟信号转换为数字信号进行传输、处理和存储,以确保信息的准确和安全传输。
一般来说,脉冲调制技术可分为三种:脉冲幅度调制(PAM)、脉冲宽度调制(PWM)、脉冲位置调制(PPM)。
脉冲幅度调制(PAM),即将模拟信号的幅度转成脉冲幅度,是最常用的调制方法之一。
这种调制方式在通信领域中的应用非常广泛,比如说电话和电视广播就使用了PAM技术。
在PAM技术的实际应用中,最关键的一步就是采样,通常采样频率会是模拟信号的两倍,以确保信号的准确性和稳定性。
脉冲宽度调制(PWM)是将模拟信号的脉冲宽度转化为数字信号,是一种很常见的数字调制技术。
在PWM技术中,通常将输入模拟信号分成一个个脉冲,每个脉冲的宽度代表一个数字量。
PWM技术的一个非常好的应用场景就是直流电机的控制。
PWM技术可以用来调节电机的工作电压和转速,从而使电机运行更加精确和稳定。
脉冲位置调制(PPM)是将模拟信号的脉冲位置转化为数字信号,也是一种非常常见的数字调制技术。
在PPM技术中,每个数字会对应一个时序图中的一个时间点。
在实际应用中,PPM技术通常会被用在遥控器和无线电传输领域中,其中最常见的就是无线沙发遥控器。
除了上面介绍的三种脉冲调制技术外,还有一些其他的衍生技术,如波形编码调制(PCM)和脉码调制(PCM)。
不同的调制技术具有不同的特点和优势,需要根据不同的应用领域和需求进行选择。
不能否认的是,脉冲调制技术已经成为了通信电子技术中必不可少的一部分。
随着互联网和物联网的发展,脉冲调制技术的应用领域也在不断扩大。
因此,我们需要不断深入研究脉冲调制技术,以便将其应用于更广泛的领域中,为人类社会的进步和发展作出更大的贡献。
什么是脉冲调制与解调脉冲调制与解调是一种将模拟信号转换为数字信号的基本技术,在通信系统、数字信号处理等领域中得到广泛应用。
本文将介绍脉冲调制与解调的概念、基本原理以及常见的调制与解调方法。
一、脉冲调制(Pulse Modulation)脉冲调制是一种将连续模拟信号转换为离散数字信号的技术。
其基本原理是通过对模拟信号进行采样和量化,然后对量化值进行编码,最后形成离散的脉冲序列。
1. 采样(Sampling)在脉冲调制中,模拟信号需要以一定的频率进行采样,将连续的模拟信号转换为离散的信号样本。
采样频率通常要满足奈奎斯特采样定理,即采样频率要大于信号最高频率的两倍。
2. 量化(Quantization)采样后得到的信号样本是连续的模拟量,为了将其转换为离散的数字量,需要进行量化处理。
量化过程将连续的模拟量映射为离散的取值,通常采用均匀量化或非均匀量化方式。
3. 编码(Encoding)经过量化后,信号样本被映射为一系列离散的数值,接下来需要对这些数值进行编码。
常用的编码方式有脉冲编码调制(PCM)、脉冲位置调制(PPM)等。
二、脉冲解调(Pulse Demodulation)脉冲解调是将脉冲调制过程中得到的离散数字信号,恢复为原始的模拟信号的技术。
在数字信号接收端,需要进行脉冲解调操作将数字信号转换为模拟信号,以便进行后续处理或输出。
常见的脉冲解调方法有:1. 脉冲幅度调制(PAM)脉冲幅度调制是指根据脉冲的幅度来表示数字信号的调制方式。
通过测量脉冲的幅度变化,并还原为数字信号的幅度,从而恢复原始模拟信号。
2. 脉冲宽度调制(PWM)脉冲宽度调制是指根据脉冲的宽度来表示数字信号的调制方式。
通过测量脉冲的宽度变化,并还原为数字信号的宽度,实现对原始模拟信号的解调。
3. 脉冲位置调制(PPM)脉冲位置调制是指根据脉冲的位置来表示数字信号的调制方式。
通过测量脉冲的位置变化,并还原为数字信号的位置,从而恢复原始模拟信号。

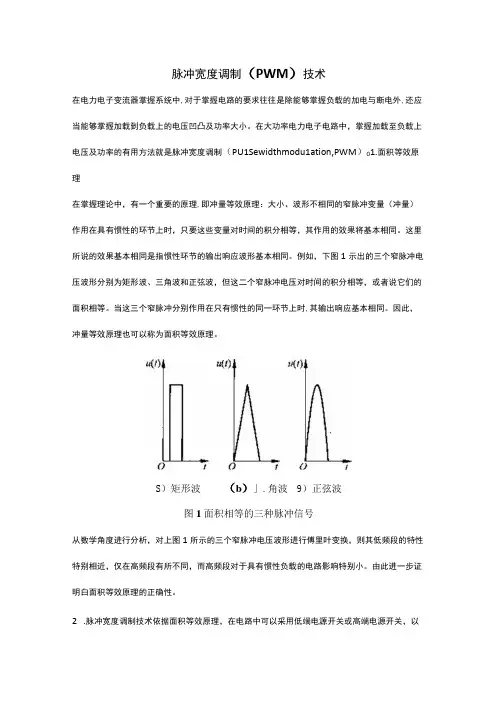

脉冲宽度调制(PWM)技术在电力电子变流器掌握系统中,对于掌握电路的要求往往是除能够掌握负载的加电与断电外,还应当能够掌握加载到负载上的电压凹凸及功率大小。
在大功率电力电子电路中,掌握加载至负载上电压及功率的有用方法就是脉冲宽度调制(PU1Sewidthmodu1ation,PWM)01.面积等效原理在掌握理论中,有一个重要的原理,即冲量等效原理:大小、波形不相同的窄脉冲变量(冲量)作用在具有惯性的环节上时,只要这些变量对时间的积分相等,其作用的效果将基本相同。
这里所说的效果基本相同是指惯性环节的输出响应波形基本相同。
例如,下图1示出的三个窄脉冲电压波形分别为矩形波、三角波和正弦波,但这二个窄脉冲电压对时间的积分相等,或者说它们的面积相等。
当这三个窄脉冲分别作用在只有惯性的同一环节上时,其输出响应基本相同。
因此,冲量等效原理也可以称为面积等效原理。
S)矩形波(b)」.角波9)正弦波图1面积相等的三种脉冲信号从数学角度进行分析,对上图1所示的三个窄脉冲电压波形进行傅里叶变换,则其低频段的特性特别相近,仅在高频段有所不同,而高频段对于具有惯性负载的电路影响特别小。
由此进一步证明白面积等效原理的正确性。
2.脉冲宽度调制技术依据面积等效原理,在电路中可以采用低端电源开关或高端电源开关,以肯定频率的导通和截止连续切换,使电源电压Ui以一系列等幅脉冲(或称为矩形波)的形式加载到负载上,加载在负载上的电源电压Uo波形如图2所示。
图2所示的矩形波的电压平均值:必=V m D此式表明在一个脉冲周期内,电压的平均值与脉冲的占空比是成正比的,于是,可以通过转变脉冲的占空比来调整加载到负载上的电压大小。
当占空比小时,加载到负载上的平均电压就低,即加载到负载上的功率小;而占空比大时,加载到负载上的平均电压就高,加载到负载上的功率大。
这种通过等幅脉冲调整负载平均电压及功率的方法称为脉冲宽度调制,诩为斩波掌握。
采纳脉冲宽度调制方式为负载供电,由于供电电压是脉动的,势必会产生出各种谐波。

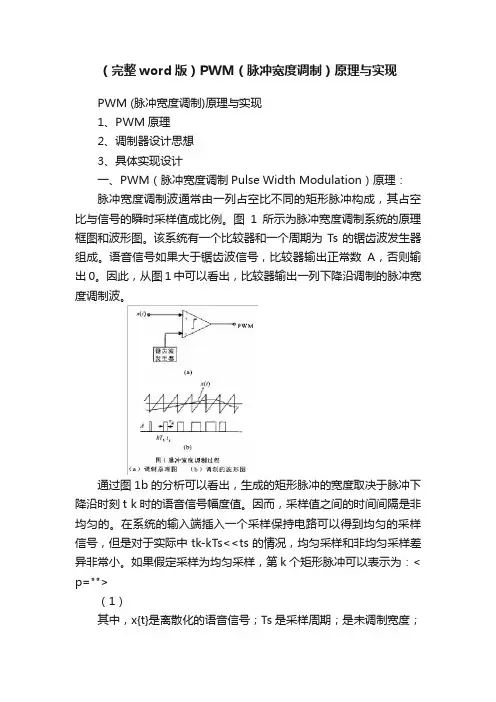

(完整word版)PWM(脉冲宽度调制)原理与实现PWM (脉冲宽度调制)原理与实现1、PWM原理2、调制器设计思想3、具体实现设计一、PWM(脉冲宽度调制Pulse Width Modulation)原理:脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成,其占空比与信号的瞬时采样值成比例。
图1所示为脉冲宽度调制系统的原理框图和波形图。
该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。
语音信号如果大于锯齿波信号,比较器输出正常数A,否则输出0。
因此,从图1中可以看出,比较器输出一列下降沿调制的脉冲宽度调制波。
通过图1b的分析可以看出,生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。
因而,采样值之间的时间间隔是非均匀的。
在系统的输入端插入一个采样保持电路可以得到均匀的采样信号,但是对于实际中tk-kTs<<ts的情况,均匀采样和非均匀采样差异非常小。
如果假定采样为均匀采样,第k个矩形脉冲可以表示为:< p="">(1)其中,x{t}是离散化的语音信号;Ts是采样周期;是未调制宽度;m是调制指数。
然而,如果对矩形脉冲作如下近似:脉冲幅度为A,中心在t = k Ts处,在相邻脉冲间变化缓慢,则脉冲宽度调制波x p(t)可以表示为:(2)其中,。
无需作频谱分析,由式(2)可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。
当时,相位调制部分引起的信号交迭可以忽略,因此,脉冲宽度调制波可以直接通过低通滤波器进行解调。
二、数字脉冲宽度调制器的实现:实现数字脉冲宽度调制器的基本思想参看图2。
图中,在时钟脉冲的作用下,循环计数器的5位输出逐次增大。
5位数字调制信号用一个寄存器来控制,不断于循环计数器的输出进行比较,当调制信号大于循环计数器的输出时,比较器输出高电平,否则输出低电平。
循环计数器循环一个周期后,向寄存器发出一个使能信号EN,寄存器送入下一组数据。

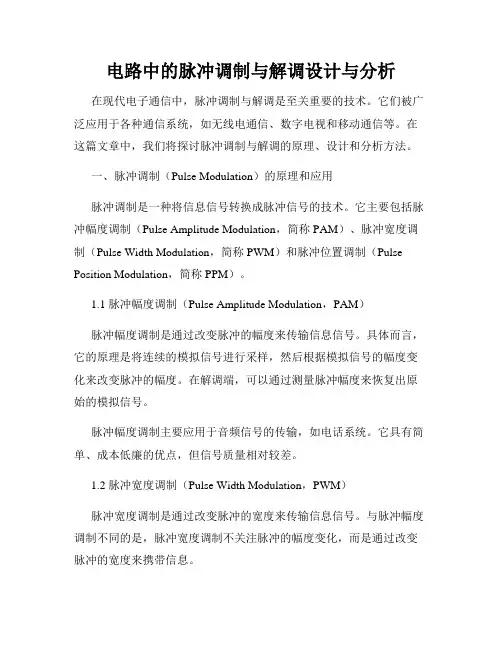

电路中的脉冲调制与解调设计与分析在现代电子通信中,脉冲调制与解调是至关重要的技术。
它们被广泛应用于各种通信系统,如无线电通信、数字电视和移动通信等。
在这篇文章中,我们将探讨脉冲调制与解调的原理、设计和分析方法。
一、脉冲调制(Pulse Modulation)的原理和应用脉冲调制是一种将信息信号转换成脉冲信号的技术。
它主要包括脉冲幅度调制(Pulse Amplitude Modulation,简称PAM)、脉冲宽度调制(Pulse Width Modulation,简称PWM)和脉冲位置调制(Pulse Position Modulation,简称PPM)。
1.1 脉冲幅度调制(Pulse Amplitude Modulation,PAM)脉冲幅度调制是通过改变脉冲的幅度来传输信息信号。
具体而言,它的原理是将连续的模拟信号进行采样,然后根据模拟信号的幅度变化来改变脉冲的幅度。
在解调端,可以通过测量脉冲幅度来恢复出原始的模拟信号。
脉冲幅度调制主要应用于音频信号的传输,如电话系统。
它具有简单、成本低廉的优点,但信号质量相对较差。
1.2 脉冲宽度调制(Pulse Width Modulation,PWM)脉冲宽度调制是通过改变脉冲的宽度来传输信息信号。
与脉冲幅度调制不同的是,脉冲宽度调制不关注脉冲的幅度变化,而是通过改变脉冲的宽度来携带信息。
脉冲宽度调制主要应用于数字信号的传输,如电机控制系统中的速度控制。
它具有高效率、抗干扰能力强的优点,但需要精确的解调技术来恢复原始信号。
1.3 脉冲位置调制(Pulse Position Modulation,PPM)脉冲位置调制是通过改变脉冲的位置来传输信息信号。
它与脉冲宽度调制类似,但是脉冲位置调制关注的是脉冲的位置变化。
脉冲位置调制主要应用于稳定性要求较高的系统中,如卫星通信、雷达系统等。
它具有传输容量大、抗噪声能力强的优点,但需要较复杂的解调电路。
二、脉冲解调(Pulse Demodulation)的原理和方法脉冲解调是将脉冲信号转换成原始信息信号的过程。
简述脉冲调制的基本过程摘要:1.脉冲调制的概念与作用2.脉冲调制的基本过程3.脉冲调制技术的应用4.脉冲调制的发展趋势正文:一、脉冲调制的概念与作用脉冲调制是一种信号调制技术,主要用于数字通信系统和雷达系统中。
它通过改变脉冲的宽度、幅度和间隔等参数,实现信息在载波上的传输。
脉冲调制技术在现代通信领域中发挥着重要作用,提高了通信系统的可靠性和抗干扰能力。
二、脉冲调制的基本过程脉冲调制的基本过程主要包括以下几个步骤:1.信息编码:将待传输的信息信号编码为二进制数字序列。
2.调制器设计:根据传输要求和信道特性,设计合适的调制器。
常见的调制器有线性调制器、非线性调制器和脉冲编码调制(PCM)等。
3.脉冲生成:根据调制器输出,生成具有特定形状的脉冲。
常见的脉冲形状有矩形脉冲、正弦脉冲和指数衰减脉冲等。
4.脉冲序列生成:将生成的脉冲按照一定的规律排列,形成脉冲序列。
5.载波调制:将脉冲序列调制到载波上,实现信息在载波上的传输。
6.信号传输:通过信道传输调制后的载波信号。
7.解调与信息提取:在接收端,对传输后的载波信号进行解调,恢复出原始信息信号。
三、脉冲调制技术的应用脉冲调制技术在以下领域得到广泛应用:1.数字通信:在数字通信系统中,脉冲调制技术用于将数字信号调制到载波上,实现高效、可靠的通信。
2.雷达系统:在雷达系统中,脉冲调制技术用于产生具有特定特性的脉冲序列,提高雷达探测性能。
3.数据传输:在各种数据传输系统中,脉冲调制技术用于提高数据传输速率和传输距离。
4.无线通信:在无线通信领域,脉冲调制技术用于实现多用户共享无线资源,提高通信系统的容量。
四、脉冲调制的发展趋势随着科学技术的不断发展,脉冲调制技术在以下方面呈现出发展趋势:1.高速率、高容量:随着数据传输速率和通信容量的需求不断增长,脉冲调制技术将朝着更高速率、更高容量的方向发展。
2.抗干扰能力:在复杂电磁环境下,提高通信系统的抗干扰能力成为脉冲调制技术的重要发展方向。
脉冲调制原理脉冲调制是一种将模拟信号转换为数字信号的技术,它在通信系统中扮演着重要的角色。
本文将详细介绍脉冲调制的原理、分类以及应用。
一、脉冲调制的原理脉冲调制的原理基于将模拟信号转换为数字信号,通过在时间上对模拟信号进行采样并量化,然后将量化后的样本转换为脉冲信号。
脉冲调制的主要目的是将模拟信号转换为数字信号,以便在数字通信系统中进行传输和处理。
脉冲调制的过程主要包括三个步骤:采样、量化和编码。
首先,模拟信号通过采样器进行采样,将连续的模拟信号转换为离散的样本。
然后,采样后的样本通过量化器进行量化,将连续的样本值转换为离散的量化值。
最后,量化后的样本值通过编码器进行编码,将量化值转换为脉冲信号,以便在数字通信系统中传输和处理。
二、脉冲调制的分类脉冲调制可以分为三种主要类型:脉冲幅度调制(PAM)、脉冲宽度调制(PWM)和脉冲位置调制(PPM)。
1. 脉冲幅度调制(PAM)脉冲幅度调制是一种将模拟信号的幅度信息转换为脉冲信号的调制技术。
在脉冲幅度调制中,模拟信号的幅度被离散化为一系列离散的幅度级别,然后通过脉冲的幅度来表示这些离散的幅度级别。
脉冲幅度调制常用于音频和视频信号的传输。
2. 脉冲宽度调制(PWM)脉冲宽度调制是一种将模拟信号的幅度信息转换为脉冲信号的调制技术。
在脉冲宽度调制中,模拟信号的幅度被离散化为一系列离散的幅度级别,然后通过脉冲的宽度来表示这些离散的幅度级别。
脉冲宽度调制常用于电机控制和光电传感器等应用。
3. 脉冲位置调制(PPM)脉冲位置调制是一种将模拟信号的幅度信息转换为脉冲信号的调制技术。
在脉冲位置调制中,模拟信号的幅度被离散化为一系列离散的幅度级别,然后通过脉冲的位置来表示这些离散的幅度级别。
脉冲位置调制常用于雷达和通信系统中。
三、脉冲调制的应用脉冲调制在通信系统中有广泛的应用,主要包括以下几个方面:1. 数字通信系统:脉冲调制是数字通信系统中的基本技术之一。
通过将模拟信号转换为数字信号,可以实现高质量和高速的数据传输。
第一章1、消息、信息与信号的概念消息:指通信系统传输的对象,它是信息的载体。
信息:是消息中包含的有效内容。
信号:是消息的传输载体。
2、通信系统一般模型(发送端)(接收端)通信系统的作用就是将信息从信源发送到一个或多个目的地。
信息源(简称信源):把各种消息转换成原始电信号。
发送设备:产生适合于在信道中传输的信号。
信道:将来自发送设备的信号传送到接收端的物理媒质。
分为有线信道和无线信道两大类。
噪声源:集中表示分布于通信系统中各处的噪声。
接收设备:将信号放大和反变换,从受到减损的接收信号中正确恢复出原始电信号。
受信者(信宿):把原始电信号还原成相应的消息。
3、模拟通信系统模型模拟通信系统是利用模拟信号来传递信息的通信系统4、数字通信系统模型数字通信系统是利用数字信号来传递信息的通信系统信源编码与译码目的:提高信息传输的有效性(压缩)完成模/数转换信道编码与译码目的:增强抗干扰能力(抗干扰编码、减纠错编码、伪随机序列)加密与解密目的:保证所传信息的安全数字调制与解调目的:形成适合在信道中传输的带通信号同步目的:使收发两端的信号在时间上保持步调一致(载波同步、位同步、帧同步、网同步等)5、通信系统的分类(1)按通信业务分类:电报通信系统、电话通信系统、数据通信系统、图像通信系统(2)按调制方式分类:基带传输系统和带通(调制)传输系统(3)按信号特征分类:模拟通信系统和数字通信系统(4)按传输媒介分类:有线通信系统和无线通信系统(5)按工作波段分类:长波通信、中波通信、短波通信(6)按信号复用方式分类:频分复用、时分复用、码分复用6、通信方式可分为:单工、半双工和全双工通信单工通信:消息只能单方向传输的工作方式半双工通信:通信双方都能收发消息,但不能同时收发的工作方式全双工通信:通信双方可同时进行收发消息的工作方式7、并行传输:将代表信息的数字信号码元序列以成组的方式在两条或两条以上的并行信道上同时传输。
串行传输 :将数字信号码元序列以串行方式一个码元接一个码元地在一条信道上传输8、信息量、平均信息量信息量: P(x)-消息发生的概率, I -消息中所含的信息量,)(log )(1log x P x P I a a -==单位bit 等概率平均信息量:非等概率121222221()()[log ()]()[log ()]()[log ()]()g ()(/(1.46)M M Mi i i H x P x P x P x P x P x P x P x lo P x ==-+-++-=--∑L 比特符号)9、通信系统主要性能指标有效性和可靠性有效性:指传输一定信息量时所占用的信道资源(频带宽度和时间间隔),或者说是传输的“速度”问题。
开关电源的脉冲调制电路开关电源的脉冲调制电路在开关稳压电源中,保证其输出直流电压的稳定是一个核心问题,通常都是由“脉冲调制电路”来实现的。
脉冲调制电路通常分为脉冲宽度调制方式和脉冲频率调制方式两种。
两者的工作原理基本相同,均是采用控制开关脉冲的占空比来实现稳压的目的,也就是通过控制开关管的导通时间与开关周期的比值来使开关电源输出的电压稳定。
1.脉冲宽度调制脉冲宽度调制是指开关工作频率是受一固定标准频率锁定,使开关脉冲周期恒定,稳压过程中是通过改变开关管的导通时间,即开关脉冲信号波形的占空比来达到直流输出电压的稳定。
2.脉冲频率调制脉冲频率调制时通过控制开关管的导通时间来稳定输出直流电压的,即开关脉冲宽度受控于输出直流电压的变化量,而其开关工作频率也跟着变化,当输出直流电压升高时,脉冲频率调制电路促使开关管导通时间缩短,开关电源的工作频率也随之会升高。
当开关管导通时间缩短时,就会使储能元件中储存的能量减少,最终就会使输出电压下降,达到稳定输出电压的目的。
近年来,随着电子技术的发展,用于开关电源电路中的新器件越来越多,在电路结构上也进行了较大的改进和提高。
开关电源也由分立元器件逐步发展到了厚膜集成电路(单片机开关电源)。
厚膜集成电路是将分立元器件开关电源电路中的取样电路、基准电路、比较放大电路、脉冲调制电路、开关MOS管等集成在一块集成电路内,由此可使开关稳压电源的元器件数量大幅度的减少,开关电源的可靠性得到进一步提高。
微电子技术的迅速发展,也使开关电源厚膜集成电路的集成度也越来越高,新技术的应用也越来越多。
例如"过零检测"和逻辑数字控制电路等的引入,也使得开关电源的稳压特性越来越好,保护功能越来越完善,发生故障的机会必将越来越低。
脉冲宽度调制pwm百科名片脉冲宽度调制脉冲宽度调制(PWM),是英文“Pulse Width Modulation”的缩写,简称脉宽调制,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术,广泛应用在从测量、通信到功率控制与变换的许多领域中。
目录简介基本原理具体过程脉冲宽度调制优点控制方法脉冲宽度调制相关应用领域具体应用展开编辑本段简介脉冲宽度调制是一种模拟控制方式,其根据相应载荷的变化来调制晶体管栅极或基极的偏置,来实现开关稳压电源输出晶体管或晶体管导通时间的改变,这种方式能使电源的输出电压在工作条件变化时保持恒定,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
PWM控制技术以其控制简单,灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式,也是人们研究的热点。
由于当今科学技术的发展已经没有了学科之间的界限,结合现代控制理论思想或实现无谐振软开关技术将会成为PWM控制技术发展的主要方向之一。
编辑本段基本原理随着电子技术的发展,出现了多种PWM技术,其中包括:相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等,而在镍氢电池智能充电器中采用的脉宽PWM法,它是把每一脉冲宽度均相等的脉冲列作为PWM波形,通过改变脉冲列的周期可以调频,改变脉冲的宽度或占空比可以调压,采用适当控制方法即可使电压与频率协调变化。
可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。
模拟信号的值可以连续变化,其时间和幅度的分辨率都没有限制。
9V电池就是一种模拟器件,因为它的输出电压并不精确地等于9V,而是随时间发生变化,并可取任何实数值。
与此类似,从电池吸收的电流也不限定在一组可能的取值范围之内。
模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内,例如在{0V,5V}这一集合中取值。
模拟电压和电流可直接用来进行控制,如对汽车收音机的音量进行控制。
